机械制图-机件常用表达方法

机械制图-机件常用表达方法

一组相互平行的剖切平面
标注方法： 适用范围：
A－A
BA
A
B
当机件上的孔槽及 空腔等内部结构不 在同一平面内时。
A
A
A A
7.2.3 剖切面的分类和剖切方法
一组相互平行的剖切平面
A－A
应注意的问题：
BA
A
① 两剖切平面的转折 处不应与图上的轮廓
×
B
线重合。
② 在剖视图上不应 在转折处画线。
A
A
7.1.1 基 本 视 图
画出机件的其余四个基本视图。
7.1.2 向 视 图
向视图是可以自由配置的视图。
B
B
E
C
D
E
D
F
C
F
按基本位置配置
自由配置
➢ 在向视图的上方标注字母，在相应视图附近用箭头指明投射方向，并标注相同的字母。 ➢ 表示投射方向的箭头尽可能配置在主视图上，只是表示后视投射方向的箭头才配置在其它视图上。
全剖视图
用剖切面完全地剖开物体所得的剖视图。 适用范围： 外形较简单，内形较复杂，而图形又 不对称时。
7.2.2 剖视图的种类
半剖视图
A —A
不能表达外形
A
A
存在什么问题？
7.2.2 剖视图的种类
半剖视图
解决办法：
A—A
已表达清楚的 内形虚线不画
半剖视
以对称线为界，一半画视图， 一半画剖视。
7.2.2 剖视图的种类
第七章 机件常用表达方法
学习要点
四种视图(基本视图、向视图、局部视图、 斜视图)、三种剖视图(全剖视图、半剖视 图、局部剖视图)、两种断面图(移出断面、 重合断面)、局部放大图和一些简化画法。

机械制图课件-零件的表达方法

机械制图课件-零件的表达方法

（5）配置在剖切平面跡線延長線上的對稱移出斷面可不必標注。
（6）對稱形狀的斷面圖允許配置在視圖的中斷處，斷面圖的對稱平面跡線 即表示剖切平面位置，斷面圖名稱、剖切平面符號及字母均可省略。
100
（7）用兩相交剖切平面作斷面圖，兩個斷面圖要斷開，剖切平面一定要垂 直於零件的邊界。
五、斷面圖中某些結構按剖視圖繪製的兩種情況

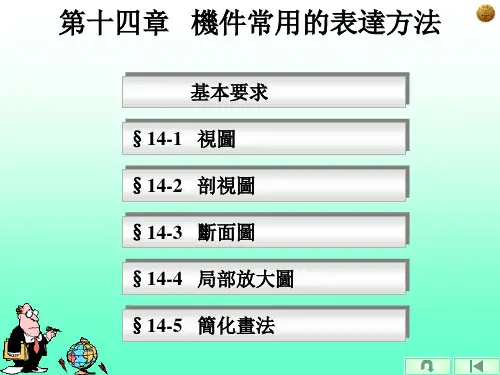

第十四章 機件常用的表達方法
基本要求 §14-1 視圖 §14-2 剖視圖 §14-3 斷面圖 §14-4 局部放大圖 §14-5 簡化畫法
基本要求
§14-1 視圖
一、基本視圖 二、向視圖 三、局部視圖 四、斜視圖
一、基本視圖
1. 六個基本視圖的形成 2. 基本投影面的展開方法 3. 六個基本視圖的投影規律 4. 六個基本視圖之間的方位關係 5. 按投影關係配置的視圖一律不標注視圖名稱 6. 向視圖必須標注視圖名稱及投影方向
A—A
A—A
或
A
A
（2）移出斷面圖應儘量配置在剖切平面跡線（表示剖切面位置的細點 畫線，也稱為剖切線）的延長線上。斷面圖的名稱“×一×”可以省略 。
A
B
A
B
（3）配置在剖切符號延長線上的不對稱移出斷面，由於剖切位置已很 明確，可省略字母。
（4）不配置在剖切符號延長線上的對稱移出斷面，以及按投影關係配 置的不對稱移出斷面，均可省略箭頭。
局部視圖的畫法與標注
局部視圖的畫法與標注
A B
B A
四、斜視圖
壓緊杆的三視圖和斜視圖的形成 壓緊杆的斜視圖和局部視圖配置方式一 壓緊杆的斜視圖和局部視圖配置方式二
壓緊杆的三視圖和斜視圖的形成
問題的提出
V
正垂面

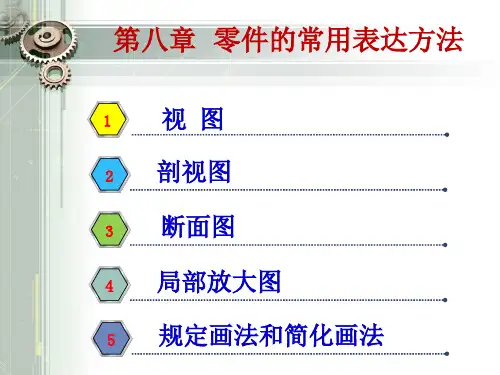

第八章 零件的常用表达方法.

第八章 零件的常用表达方法.

第八章零件的常用表达方法教学目标1.掌握各种视图，剖视图、断面图的画法、标注方法和适用范围；2.熟悉局部放大图、常用的简化画法；§8.1 视 图一、基本视图视图主要用于表达物体的外部结构和形状。

种类:基本视图、向视图、局部视图和斜视图 。

右视图 后视图 仰视图 从右向左投影从下向上投影 从后向前投影左视图 主视图 俯视图 从左向右投影 从上向下投影 从前向后投影 六个基本视图 :1.形成:§8.1 视图⒉六个投影面的展开仰视主视俯视§8.1 视图3.视图的配置关系§8.1 视 图4.六面视图的投影对应关系远离主视图的 一边是物体的前面。

长高上 下左右后右 左度量对应关系：仍遵守“三等”规律。

方位对应关系： 主视俯视仰视左视右视 后视长二、向视图可以自由配置的视图。

CD DBBC自由配置E EFF按基本位置配置※表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。

※标注：在向视图的上方标注“大写字母” ；在相应 视图的附近用箭头指明投射方向，并标注相同的字母。

三、局部视图局部视图是将物体的某一部分向基本投影面投射所得的视图。

BA AB注意事项：∙用带字母的箭头指明要表达的部位和投射方向，并注明视图名称。

∙局部视图的范围用波浪线表示。

当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略。

∙局部视图可按基本视图的配置形式配置，也可按向视图的配置形式配置。

四、斜视图问题：当物体的表面与投影面成倾斜位置时，其投影不AV解决方法：★增设一个与倾斜表面平行的辅助投影面。

★将倾斜部分向辅助投影面投射。

H斜视图是物体向不平行于基本投影面的平面投射所得的视图。

斜视图的画法：AAA字母靠近箭头端，符号方向与旋转 方向一致。

画斜视图的注意事项：∙ 斜视图通常按投射方向配置和标注。

∙ 允许将斜视图旋转配置，但需在斜视图上方注明。

∙ 斜视图的断裂边界用波浪线或双折线表示。

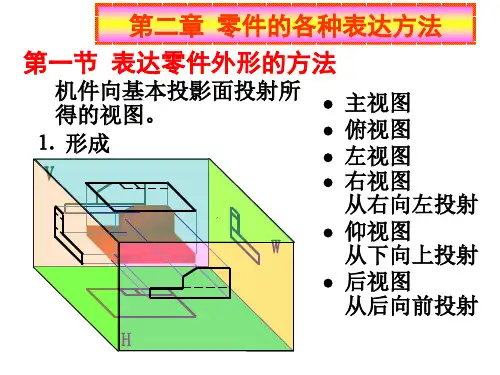

第二章 零件的各种表达方法

第二章 零件的各种表达方法
第二章 零件的各种表达方法 第一节 表达零件外形的方法
机件向基本投影面投射所 得的视图。 ⒈ 形成
视图 从下向上投射 后视图 从后向前投射
基本视图
一、视图
将机件向投影面投射所得图形称为视图。 用于表达机件外形的视图有基本视图、局部视图、斜视图。
剖视的种类及适用条件
1.全剖视 用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简 单，内形较复 杂，而图形又 不对称时。
A
A
例：补画剖视图中漏画的线 有线 有线
例：补画剖视图中漏画的线
例：补画剖视图中漏画的线
不平行于任何基本投影面（投影面垂直面）
A－A
☆标注方法： ☆适用范围： 当机件具 有倾斜部分， 同时这部分内 形和外形都需 表达时。
主视
俯视
展开后摊平在一个平面上：
仰视
主视
俯视
去掉边框：
仰视图
主视图
俯视图
1、视图位置：按此视图位置配置，一律不标注视图名称。 2、投影规律：主视、俯视、仰视、后视长对正； 主视、左视、右视、后视高平齐； 俯视、左视、仰视、右视宽相等； 远离主视图为前方。 仰视 前方
右视
主视 主视
左视 左视
后视 后视
外形，后内形。
三. 分析尺寸，明确技术要求
看图分析尺寸时，一是要找出尺寸基准，
二是要分清主要尺寸和非主要尺寸。在技术要求方 面，应对表面粗糙度、尺寸公差、形位公差等作详 细分析。
剖视图的画法
1、假想用剖切面切开物体；
剖视图的画法
1、假想用剖切面切开物体； 2、移去观察者与剖切平面之间的 部分；
剖视图的画法
剖切后擦去 外形轮廓线

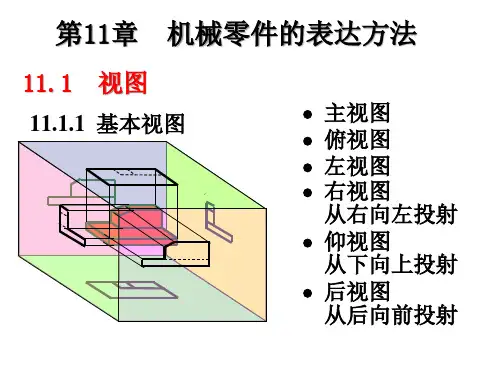

第11机械零件的表达方法精品PPT课件

第11机械零件的表达方法精品PPT课件
2) 必要时允许将斜视图旋转配置，但需在斜视图上方标 注旋转 符号和字母，必要时也允许将旋转角度标注在字母之后，旋转 符号的高度及半径与字体高度相同。
3. 斜视图的表达形式
1)斜视图主要用来表达机件上倾斜部分的实形，其 余部分不需画出，断裂边界用波浪线表示.
2)当斜视图外形轮廓 成封闭状态，且所 表示的机件的倾斜 结构完整时，可省 略表示断裂边界的 波浪线。
上
下
1）主、俯、仰、后视图长对正 2）主、 左、右、后视图高平齐 3）俯、仰、左、右视图宽相等
右
左
长
高
左 长右
2. 位置关系：
除后视图外，靠近主视图的一边是物体的后面，远离 主视图的 一边是物体的前面。
3. 基本视图的应用
在实际制图时，应根据机件的形状和结构特点， 在完整、清晰地表达物体特征的前提下，力求制图 简便。根据上述原则，灵活选用其中几个必要的基 本视图。
其投影不反映实形。
A V
解决方法：
★ 增设一个与倾斜表面平 行的辅助投影面。
★ 将倾斜部分向辅助投影 面投射。
斜视图是物体向不平行于基
本投影面的平面投射所得的视 图。
2. 斜视图的配置和标注 A
A A
字母应靠 近箭头端
A
旋转符号的
箭头与旋转
方向一致
画斜视图的注意事项：
1) 斜视图可按向视图的配置形式配置和标注,必要时也可 配置 在其他位置.(如上图)
在剖视图中，剖切到的断面称为剖面。
为了分清剖面区域, 国标规定在剖面上应画上剖面符号。
若不需在剖面区域中表示材料的类别时，剖面符号可 采用通用剖面符号。通用剖面符号是以适当倾斜角度的细实 线绘制，称为剖面线。通常与图形的主要轮廓或剖面区域的 对称线成45º角。同一物体的各个剖面区域，其剖面线画法 应一致。

机械制图 第八章 零件常用的表达方法

机械制图 第八章 零件常用的表达方法

断面图与剖视图的区别
断面图分为 移出断面和重 合断面图两种
画断面时，应设想断面是绕剖切平面迹线 或剖切符号旋转900 后与图面重合得到的。
二、移出断面
画在视图之外的断面。 1、画法要点如下：
（1）轮廓线用粗实线画出，剖面区画出剖面符号。
（2）当剖切平面通过由回转面形成的 孔或凹坑的轴线时，应按剖视画出。
⒈ 形成
V

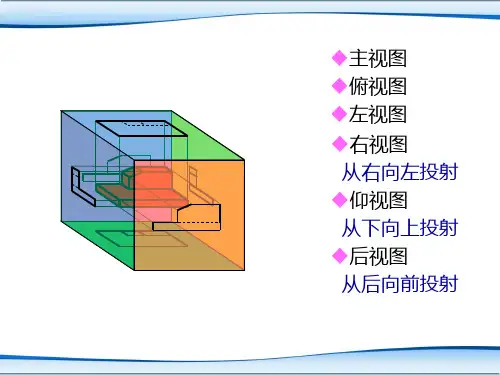

• 主视图 • 俯视图 • 左视图 • 右视图
从右向左投射
• 仰视图 从下向上投射
• 后视图 从后向前投射
⒉ 六个投影面的展开
仰视 主视
俯视
六个基本投影面的展开
基本视图及其配置
按下图位置配置在同 一张图纸内的基本视图，
一律不标注视图的名称。
视图间六仍个有基长本对视正图、分高为平三齐、 宽相对等，的每关对系视。图除投后影视方外向， 远离相主反视，的图是形前互面为。颠倒。
除旋转、阶梯剖以外，
用组合的剖切平面剖开机 件的方法。
复合剖有展开 画法。采用展开画 法时，复合剖视图 的标注要加注“展 开”字样。
复合剖视图的表达特点：
可表达机件分布复杂的内部形状。
§8-3 断 面 图
一、断面图的概念和种类 二、移出断面 三、重合断面
一、断面图的概念和种类
假想用剖切平面将机件的某处切断，仅画 出断面的图形，称为断面图。
视图主要用来表达机件外部的结构形状。
一、基本视图和向视图
1.六个基本视图及其配置 为了清晰地表达机件的
上、下、左、右、前、后 六个方向的表面形状，在 原有三个基本投影面的基 础上，对应地再增加三个 基本投影面，这六个基本 投影面组成一个正方形的 空盒。
基本视图：机件向基本投影面投射所得的视图。

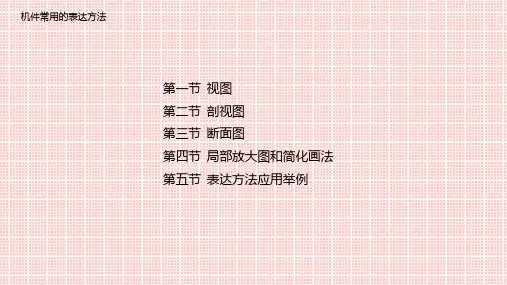

第六章 机械零件常用表达方法.ppt

第六章 机械零件常用表达方法.ppt
上一页 下一页 返回
第一节 视图
四、斜视图
当物体上有倾斜于基本投影面的结构时，为了表达倾斜部分的 实形，可设置一个与倾斜结构平行且垂直于一个基本投影面 的辅助投影面，然后将该倾斜结构向辅助投影面投射并展开， 所得的视图称为斜视图，如图6-7a所示。
上一页 下一页 返回
第一节 视图
斜视图通常按向视图的配置形式配置并标注，如图6-7c所示。 当斜视图按投影关系配置有困难是，也可配置在其他适当位 置，在不致引起误解时，允许将斜视图旋转配置。旋转后的 斜视图上方标注视图名称“×”及旋转符号，如图6-7b所示， 表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端， 也允许将旋转角度标注在字母之后。旋转符号的尺寸和比例 如图6-7b所示。
上一页 下一页 返回
第二节 剖视图
二、常用剖切面的形式
1.单一剖切面 仅用一个剖切面剖开机件。前面的图例均为单一剖切面，这种
剖切方式应用较多。 2.几个平行的剖切面 当机件上具有几种不同的结构要素（如孔、槽等），它们的中
心线排列在几个互相平行的平面上时，宜采用几个平行的剖 切面剖切。
上一页 下一页 返回
上一页 下一页 返回
第三节 断面图
一、断面图的形成
假想用剖切面将机件的某处切断，仅画出断面的图形，称为断 面图（简称断面）。如图6-9a所示的轴，为了表示键槽的深 度和宽度，假想在键槽处用垂直于轴线的剖切面将轴切断， 只画出断面的形状，在断面上画出剖面线，如图6-9b。
画断面图时，应特别注意断面图与剖视图的区别，断面图仅画 出机件被切断处的断面形状，而剖视图除了画出断面形状外， 还必须画出剖切面之后的可见轮廓线，如图6-9c所示。
上一页 返回
第二节 剖视图
一、剖视的概念

工程制图课件：机件常用的表达方法

工程制图课件：机件常用的表达方法

第五章 机件常用的表达方法
2. 基本视图的配置及其关系 按照如图5-1(b)所示的方法将六个基本投影面展开，展开后的六个基本视图的配置及其投影关系如图5-2所示。 由此可见各个视图之间的关系是：主、俯、仰视图之间长对正；主、左、右、后视图之间高平齐；左、右、俯、 仰视图之间宽相等，外前内后相对应。依据规定，在同一张图纸内，六个基本视图如按图5-2所示的形式配置时， 则不需附加任何标注。
第五章 机件常用的表达方法
二、向视图 1. 向视图的概念 向视图是可以自由配置的视图。有时为了合理利用图纸或因其他原因不能按标准配置，或不能把视图画在 同一张图纸上时，可选用向视图，如图5-3中的向视图“A”、“B”、“C”。 2. 向视图的画法 向视图必须标注，其标注方法是：在向视图上方标注大写字母“×”；在相应视图附近用箭头指明视图方向， 并标注相同的字母，字母一律水平书写，如图5-3所示。
第五章 机件常用的表达方法
3. 局部剖视图 用剖切面局部地剖开机件所得到的视图，称为局部剖视图。当机件上还有部分内部结构没有表达清楚，而 又没有必要使用全剖视图或不宜使用半剖视图时，通常采用局部剖视图。 如图5-28(a)所示的箱体，其内部有空腔，顶部有一个“回”字形的凸台，底部是一块具有四个安装孔的底 板，左下面还有一个通孔。显然，箱体的上下、左右、前后都不对称；在表达方法上既不能用全剖视图，也无 法用半剖视图，故主、俯视图均使用了局部剖视图，如图5-28(b)所示。
第五章 机件常用的表达方法
表达的局部结构是完整的、且外轮廓线封闭时，断裂边界线可以省略，分别如图5-5(a)中的局部视图“A”和 “B”。
局部视图的配置：局部视图应尽量按视图关系配置，或者放在被表达部分的附近以方便看图；必要时也可 放在其他合适的位置。

零件常用表达方法-2010

零件常用表达方法-2010
主视图 俯视图 左视图 右视图 从右向左投射 仰视图 从下向上投射 后视图 从后向前投射
长
长
长对正：主、俯、仰、后 高平齐：主、左、右、后 宽相等：俯、左、仰、右
高
上 高 下 后 前 左 长 右 右
长
左
A
与视图轮 超出视图 廓线重合 的轮廓线
A
A
当所表达的局部结构是完整的，且外形轮廓线又 局部视图：将机件的某一部分向基本投影面投射所 省略标注的条件：当局部视图按基本视图的规定位置配 是封闭时，波浪线可以省略不画。 得的视图 。 置，中间又没有其他图形隔开时，可省略标注。
A
A
(2) The intersection line of two cutting planes must pass through the axis. It don’t draw a edge.
(3) The other constructions behind the cutting plane is projected from its ordinary position
(1) vertical intersection line (2) horizontal intersection line (3) Slanting intersection line
3.Drawing the sectioning symbols in sectioned areas 4. Drawing all visible lines behind the sectioned area Sectioning assemblies section lines 5. Label (1) The position of cutting plane
A

零件常用的表达方法

零件常用的表达方法

4、剖视图的标注
剖视图名称 剖切符号 剖切面名称
剖切线 投射方向
5、画剖视图应注意的问题
可见线必须全部画出，不要漏线 同一物体各剖视图的剖面线画法应一致

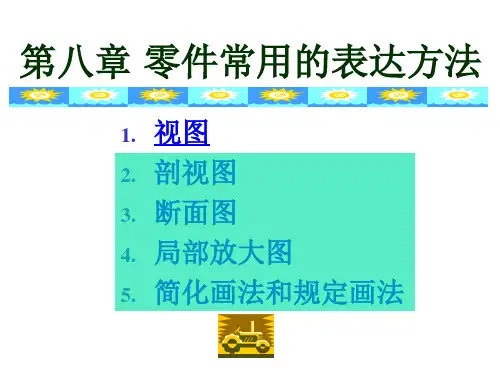

第八章 零件常用的表达方法
1. 视图 2. 剖视图 3. 断面图 4. 局部放大图 5. 简化画法和规定画法
第八章 （一）概念
8-3 断面图 假想用剖切面将物体的某处切断，仅画出该剖切 面与物体接触部分的图形称为断面图。
（一）概念
移出断
（二）
面图
重合断 （三）面图
断面图与剖视图的区别： 断面图仅画与剖切平面接触部分的投影；
而剖视图剖切后零件的投影。
第八章
8-3 断面图 （二）移出断面图（画在视图外）
（一）概念 移出断
（二）
面图
特例1：当剖切平面通过 回转平面形成的孔或凹坑 的轴线时，此处的结构按 照剖视图绘制！
重合断 （三）面图
1.剖视图名称
A—A
“X－X” (拉丁字母或阿拉伯数字〕
2.剖切符号
•剖切线表示剖切位置。粗实线线长 6 ~7, 尽量不与图形轮廓线相交
•投影方向箭头或粗短画，在剖切线外端
3.剖切面名称
A
A
字母 “X” 注在剖切符号外侧
简化措施：当视图按照投影关系配置时，可以省略 箭头，若此时剖切面是对称面或基本对称面时，可 以不加任何标注。
视图上的尺寸标注
•规范、完整、清晰、合理
•确定长、宽、高方向的定位尺寸基准 •注出各基本体的定形尺寸和内部结构 的定位尺寸、各形体之间的定位尺寸 •注出组合体的总体尺寸
R R
•尺寸尽量注在视图外部 •与两个视图有关的尺寸尽量注在两视图之间。

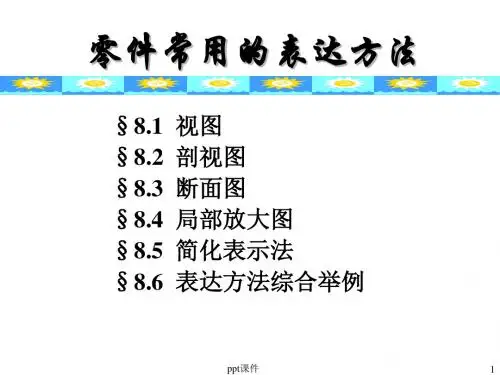

机械制图-零件常用的表达方法 ppt课件

机械制图-零件常用的表达方法 ppt课件

ppt课件
38
§8.5 .1 图样的简化画法
3.在不致于引起误解的情况下，对称零件可只画出一半 （需要加以标记）或略大于一半。
ppt课件
39
§8.5 .1 图样的简化画法
4.当零件具有若干相同结构 （如齿、槽等），并按照一定 规律分布时，只需画出几个完 整的结构，其余用细实线连接， 并标明该结构的总数。
ppt课件 13
§8.2.1 剖视图的概念
剖切后的视图中所有的虚线都变成可 见的粗实线，将其内部特征直观的体 现出来。并在剖切区域内画出剖面线， 且不同材料对应不同的剖面线。
ppt课件 14
§8.2.1 剖视图的概念
画剖视图时，即可将某一个视图画成剖视图，也可 根据需要同时将几个视图画成剖视图，它们之间相互独 立，互不影响，并可以根据向视图配置原则，合理利用 图纸空间进行视图配置。
当剖切面通过回转面形成的孔和凹坑的轴线时,这些结 构应该按照剖视图的画法来绘制。
ppt课件 32
§8.3.1 移出断面图-移出断面图画法
当剖切面通过非圆孔,会出现完全分离的断面图时，这些 结构应该按照剖视图的画法来绘制。
一定要记住！
ppt课件
33
§8.3.1 移出断面图-移出断面图标注 移出断面图一般应大写字母标出“× －× ”，并在相应的视图上用 剖切符号表示剖切位置和投射方向，并标注相同的字母。经过旋 转的还应画出旋转符号。 A A—A
ppt课件 15
§8.2.1 剖视图的概念
A—A
剖视图名称
×-×（“×”为大写拉丁字母）。
剖面线
用细点画线表示。
A
A
剖切符号及 投射方向
粗实线表示剖切面两端的起讫位 置，箭头画在粗实线两端。

零件的表达方法案例PPT课件

零件的表达方法案例PPT课件

单一斜剖切平面
A–A
A-A、B-B均为全剖视图
A
A
B
B
B–B
单一斜剖切柱面
为了表达该零件 上处于圆周分布 的孔与槽等结构， 可以采用圆柱面 进行剖切。在剖 视图的上方要标 出“× -× 展开”
（二） 几个平行剖切平面（剖切面可以是投影面平行面或垂 直面）
问题的提出 剖视图的画图过程 剖切平面应避免的错误 1. 不应画出剖切平面转折处的界线 2. 剖切平面的转折处不应与图中的轮廓线重合 3. 在图中不应出现不完整要素 4. 仅当两个要素在图形上具有公共对称中心线或 轴线时，才可以出现不完整的要素 （1）全剖视图（2）半剖视图（3）局部剖视图
（l）当剖切面通过回转面形成的孔、凹坑的轴线时， 这些结构按剖视绘制。
错误
（2）当剖切面剖切机件的非回转体结构，出现断面区 域分离情况时，这些结构应按剖视绘制。
错误
（3）用两相交剖切平面作断面图，两个断面图要断开， 剖切平面一定要垂直于零件的边界。
（4）对称形状的断面图允许配置在视图的中断处，断面图的 对称平面迹线即表示剖切平面位置，断面图名称、剖切平面符 号及字母均可省略。
6. 画剖视图时应该注意的问题
二、剖视图的种类
1. 全剖视图: 用剖切平面完全地剖开机件所得的 剖视图。
2. 半剖视图: 以对称中心为界，一半画成视图，一 半画成剖视图。
3. 局部剖视图：用剖切平面局部剖开零件所得到的 视图。
1. 全剖视图
用剖切平面完全地剖开机件所得的剖视图，称为全剖视图。全剖 视图主要用于表达内部结构复杂、外形比较简单的机件。
1.局部视图的画法
当所表达结构为完整 封闭形时,可不画波浪 线
波浪线为实体断 裂界线

零件常用的表达方法

零件常用的表达方法

四、斜视图
问题：当物体的表面与投影面成倾斜位置时，
其投影不反映实形。
解决方法：
Hale Waihona Puke A V• 增设一个与倾斜 表面平行的辅助 投影面P。
• 将倾斜部分向辅 助投影面P投射。
注意：
辅助投影面P应垂 直其中某一投影面
斜视图是物体向不平行 于基本投影面的平面投 射所得的视图。
斜视图的画法
A
A
旋转符号
A
用波浪线表示断裂边界
对称的重合断面图 不必标注
在不影响图形清晰的情况下，断面也可画在视图 之内。
重合断面的轮廓线用细实线绘制。 视图中的轮廓线与重合断面的图形重合时，视图中
的轮廓线仍应连续画出。
剖面图形对称的长机件,移出断面也可画在视图 的中断处。 波浪线断开机件
断面不加任何标注
Return
作业
P77-78
Return
肋板不画
剖面线
采如内用何形半解清剖楚决视，？
外形不清楚
A
A
已表达清楚的 内形虚线不画
以机未件剖前的机对件称视图中心为界， 内不一外形便半形采较于如画；复 看用何成另杂 图半解视一， 和剖决图半虚 标视？，画线 注过尺以成多寸表 剖, 达 视 图，以表达内形—半剖视
半剖视适用 范围：
内、外形都较 复杂，且机件 的结构形状对 称或接近于对 称，而不对称 的部分已在其 它图形中表达 清楚时，可采 用半剖视。
A
A B B－B
注意视图配置：
A－A
用几个剖切平面剖切
1. 两个相交的剖切平面剖切 ——旋转剖
（交线垂直于某一投影面） 两相交平面
A－A
在剖视图
A
注意剖切面转折
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

再增加三个投影面, 构成正六面体—— 基本投影面
东华大学机械工程学院
2 of 78
物体对六个基本投影面的投影展开——
仰视图 主视图
左视图 后视图
右视图
2020年8月2日
俯视图
东华大学机械工程学院
3 of 78
基本视图的投影规律：
主、俯、后、仰长对正； 主、左、后、右高平齐； 俯、左、仰、右宽相等。
用粗实线与其邻接部分分开.横向剖切则画剖面符线
2020年8月2日
东华大学机械工程学院
27 of 78
2、旋转剖（相交平面剖）
2020年8月2日
东华大学机械工程学院
28 of 78
3、阶梯剖（多个平行平面剖）
A
A-A
AA
A
2020年8月2日
A
图称为局部
视图，即不
（三） 斜视图 完整的视图。
如B向局部视
图、C向局部 （四）局部视图 视图。
C A
B
2020年8月2日
东华大学机械工程学院
12 of 78
2、局部视图的画法、标注与配置
局部视图必须标注。 断裂边界用波浪线表示，但不得超界。
A A
虚线凸台改用 局部视图表示 A
超界
2020年8月2日
2020年8月2日
东华大学机械工程学院
4 of 78
2、基本视图的配置与标注
①标准配置不标注
②非标准配置要标注
右视图
2020年8月2日
东华大学机械工程学院
仰视图
5 of 78
在表达机件图样时，不必六个视图都画（视图数 量尽量少），现以某阀体为例，说明视图数量的选择。
2020年8月2日
画图特点：不可见轮廓线不必都画。
2020年8月2日
东华大学机械工程学院
20 of 78
③剖切断面后的可见轮廓线必须画出，不可见轮廓线 一般可省略；
易漏
A—A
易漏
A
A
2020年8月2日
东华大学机械工程学院
21 of 78
练习2: 补齐剖视图中所缺的线条
2020年8月2日
东华大学机械工程学院
22 of 78
2020年8月2日
东华大学机械工程学院
第八章 零件常用的表达方法
1. 视图 2. 剖视图 3. 断面图 4. 局部放大图 5. 简化画法和规定画法
2020年8月2日
东华大学机械工程学院
1 of 78
第八章
8-1 视图
（一）基本视图 1、基本视图的形成及其投影规律
（一）基本视图
（二）向视图 （三） 斜视图 （四）局部视图
2020年8月2日
2.剖切符号
•剖切线表示剖切位置。粗实线线长 6 ~7, 尽量不与图形轮廓线相交
•投影方向箭头或粗短画，在剖切线外端
3.剖切面名称
A
A
字母 “X” 注在剖切符号外侧
简化措施：当视图按照投影关系配置时，可以省略 箭头，若此时剖切面是对称面或基本对称面时，可 以不加任何标注。
2020年8月2日
东华大学机械工程学院
V
A
A
A
Hale Waihona Puke 2020年8月2日东华大学机械工程学院
10 of 78
2、斜视图的配置与标注-斜视图必须标注
标准配置与标注
旋转配置与标注
A A
A
2020年8月2日
东华大学机械工程学院
11 of 78
第八章 （四）局部视图
8-1 视图 1、局部视图的形成
B
（一）基本视图 将形体的某
C
一部分向基
本投影面投
（二）向视图 影所得的视
2、两个相交的剖切平面→旋转剖
看图和 3、几个平行的剖切平面→阶梯剖
标常注用尺剖 （三寸）切？方法
4、组合的剖切平面→复合剖 5、不平行于任何基本投影面的剖
剖视图的 切平面→斜剖
（四）种类
2020年8月2日
东华大学机械工程学院
26 of 78
1、单一平面剖
注意事项：机件的肋板若纵向剖切,不画剖面符线,并
23 of 78
2020年8月2日
东华大学机械工程学院
24 of 78
2020年8月2日
东华大学机械工程学院
25 of 78
第八章
8-2 剖视图 （三）几种常用剖切方法
剖视图是用平面剖切机件所得，而剖切平面
（一）概念
可有五种形式，从而形成五种剖切方法：
如何减 1、单一平面剖
少虚线， （二以）画方法便
东华大学机械工程学院
6 of 78
第八章 （二）向视图
8-1 视图
向视图必须进行标注：①投影方向（“ →” （一）基本视图 加字母“X”）；②视图名称（字母“X”） ，
标在向视图上方；
（二）向视图
（三） 斜视图
（四）局部视图
2020年8月2日
东华大学机械工程学院
7 of 78
练习1：补画零件的其它四个基本视图
2020年8月2日
东华大学机械工程学院
8 of 78
第八章 （三）斜视图
8-1 视图
（一）基本视图
（二）向视图 （三） 斜视图
问题的提出
如何 使倾 斜结 构表 达清 晰， 画图 方便？
（四）局部视图
2020年8月2日
东华大学机械工程学院
9 of 78
1、斜视图
作与机件倾斜面平行的辅助投影面，得到机件倾斜面的 实形投影；将辅助投影平面转到与其相垂直的基本投影面重 合，所得视图称为斜视图。断裂边界用波浪线表示。
15 of 78
第八章 （一） 剖视图的概念
8-2 剖视图
剖切面
（一）概念
如何减 少虚线， （二以）画方法便 看图和 标常注用尺剖 （三寸）切？方法
剖视图的 （四）种类
移去
剖 假想用剖切面剖开物体。 移 将处于观察者与剖切面之间的部分
形体移去。
2020年8月2日
东华大学机械工程学院
16 of 78
东华大学机械工程学院
13 of 78
A
B
A
▪A向局部视图 因局部结构完 整，外轮廓成 封闭，波浪线 可省略。
2020年8月2日
东华大学机械工程学院
B
14 of 78
第八章 表达机件的常用方法
1. 视图 2. 剖视图 3. 断面图 4. 局部放大图 5. 简化画法和规定画法
2020年8月2日
东华大学机械工程学院
18 of 78
2、画剖视图的注意事项
①当一个视图画成剖视图后，其它视图仍应保持完整；
A-A
A
2020年8月2日
A
东华大学机械工程学院
19 of 78
②剖面符号为与水平成45°的细实线-剖面线，同一机 件各处的剖面线应间隔相等，倾斜方向一致。
当轮廓线也与水平 成45°时剖面线可 画成30 °、60 ° 但斜向仍应一致。
第八章 （二）剖视图的画法
8-2 剖视图
（一）概念
如何减 少虚线， （二以）画方法便 看图和 标常注用尺剖 （三寸）切？方法
A
剖视图的 （四）种类
A—A
剖面线
A
2020年8月2日
东华大学机械工程学院
17 of 78
（二）剖视图的画法
1、剖视图的标注与配置
1.剖视图名称
A—A
“X－X” (拉丁字母或阿拉伯数字〕
