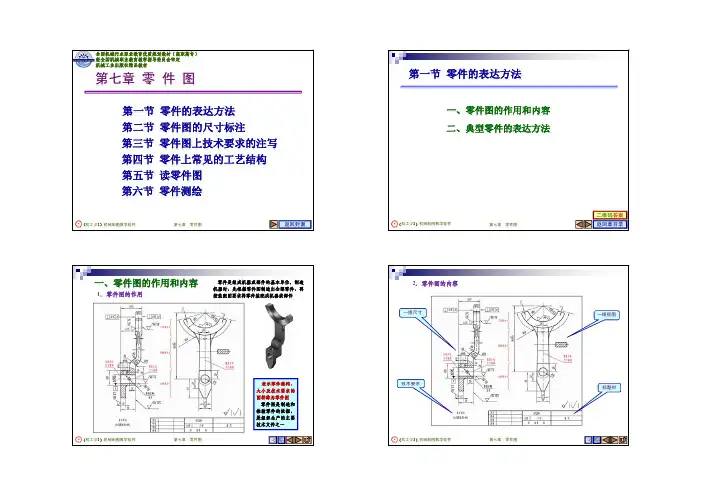

机械制图零件常用的表达方法

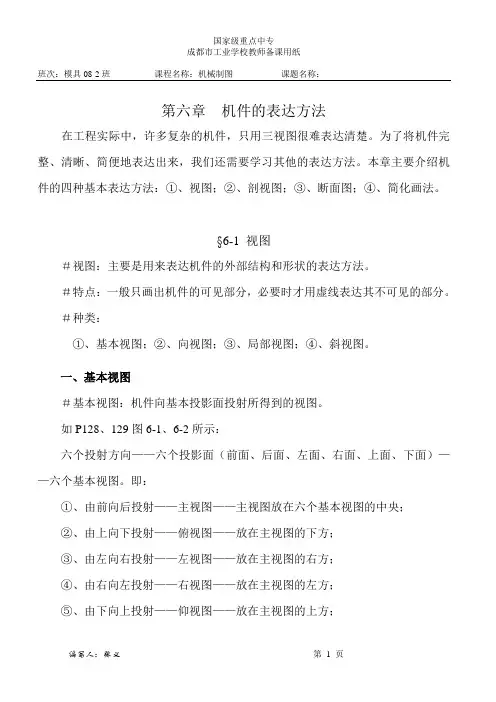

第六章机件的表达方法在工程实际中，许多复杂的机件，只用三视图很难表达清楚。

为了将机件完整、清晰、简便地表达出来，我们还需要学习其他的表达方法。

本章主要介绍机件的四种基本表达方法：①、视图；②、剖视图；③、断面图；④、简化画法。

§6-1 视图＃视图：主要是用来表达机件的外部结构和形状的表达方法。

＃特点：一般只画出机件的可见部分，必要时才用虚线表达其不可见的部分。

＃种类：①、基本视图；②、向视图；③、局部视图；④、斜视图。

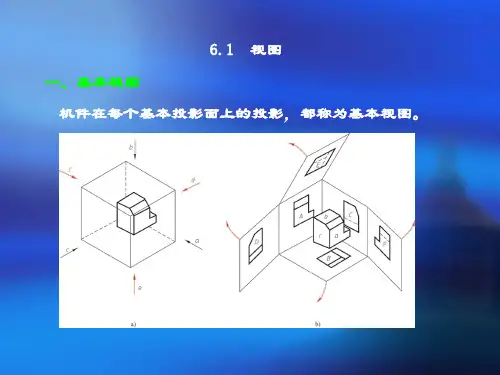

一、基本视图＃基本视图：机件向基本投影面投射所得到的视图。

如P128、129图6-1、6-2所示：六个投射方向——六个投影面（前面、后面、左面、右面、上面、下面）——六个基本视图。

即：①、由前向后投射——主视图——主视图放在六个基本视图的中央；②、由上向下投射——俯视图——放在主视图的下方；③、由左向右投射——左视图——放在主视图的右方；④、由右向左投射——右视图——放在主视图的左方；⑤、由下向上投射——仰视图——放在主视图的上方；⑥、由后向前投射——后视图——放在主视图的最右方（左视图的右方）；＃注意：①、六个基本视图之间仍具有“三等”的规律；②、各视图靠近（远离）主视图的一边，都表示机件的后面（前面）。

（后视图除外）如P129图6-3所示。

二、向视图六个基本视图的位置是固定好了的，不能改变其位置。

所以，使用的灵活性不够。

而“向视图”的位置可以自由放置，灵活性强。

如P129图6-4所示。

＃使用“向视图”的注意事项：1、在“主视图”、“左视图”、“右视图”中，应用“→”和“大写字母”注明“向视图”投射的方向。

2、在“向视图”的上方，应注明视图名称——“大写字母”。

以便于识别。

三、局部视图＃局部视图：将机件的某一部分向基本投影面投射所得到的视图。

如P130图6-5所示。

1、使用“局部视图”的注意事项：①、在“局部视图”的上方，应注明视图名称——“大写字母”。

以便于识别。

②、按向视图的配置形式进行配置和标注（用“→”和“大写字母”注明“局部视图”投射的方向）。

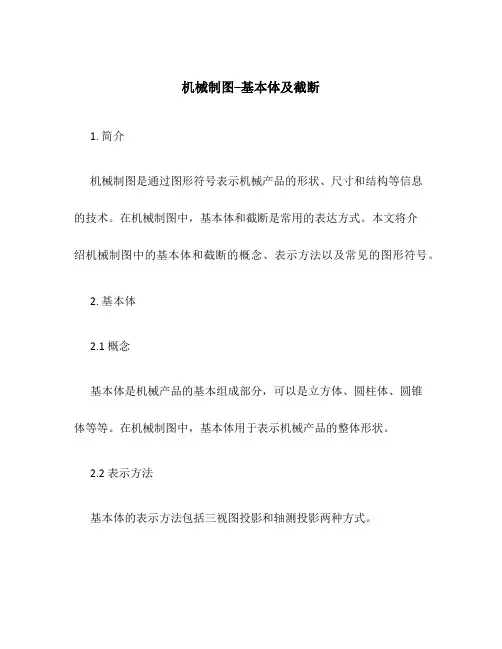

机械制图–基本体及截断1. 简介机械制图是通过图形符号表示机械产品的形状、尺寸和结构等信息的技术。

在机械制图中，基本体和截断是常用的表达方式。

本文将介绍机械制图中的基本体和截断的概念、表示方法以及常见的图形符号。

2. 基本体2.1 概念基本体是机械产品的基本组成部分，可以是立方体、圆柱体、圆锥体等等。

在机械制图中，基本体用于表示机械产品的整体形状。

2.2 表示方法基本体的表示方法包括三视图投影和轴测投影两种方式。

2.2.1 三视图投影三视图投影是基本体在三个正交平面的投影表示，包括正视图、俯视图和左视图。

其中，正视图表示基本体的前面形状，俯视图表示基本体的顶面形状，左视图表示基本体的左侧形状。

三视图投影可以准确地表示基本体的外观形状和尺寸。

2.2.2 轴测投影轴测投影是将基本体在一个斜投影面上投影表示。

常用的轴测投影包括等轴测投影和正交轴测投影。

等轴测投影是将基本体在斜投影面上等距离地表示，可以直观地展示基本体的形状。

正交轴测投影是将基本体在三个正交轴上投影表示，可以更准确地显示基本体的外观形状和尺寸。

3. 截断3.1 概念截断是指在机械制图中以截面形式来表示机械产品内部结构的技术。

通过截断，可以更清楚地展示机械产品的内部结构、零件之间的装配关系和尺寸等信息。

3.2 表示方法截断的表示方法主要包括部分剖视图和截面图两种方式。

3.2.1 部分剖视图部分剖视图是通过在部分位置上进行剖切，将机械产品的内部结构展示出来。

常用的部分剖视图包括半剖视图和区域剖视图。

半剖视图是将机械产品的一半进行剖切，展示出内部结构。

区域剖视图是将机械产品的特定区域进行剖切，重点展示该区域的内部结构。

3.2.2 截面图截面图是在机械制图中以截面形式来表示机械产品的内部结构。

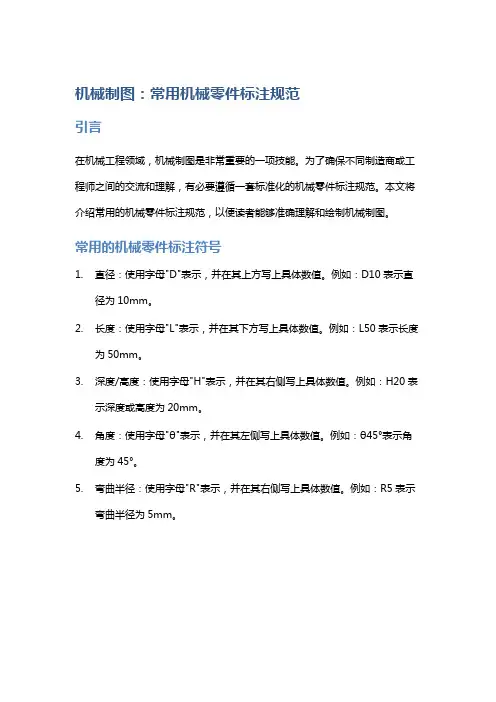

机械制图：常用机械零件标注规范引言在机械工程领域，机械制图是非常重要的一项技能。

为了确保不同制造商或工程师之间的交流和理解，有必要遵循一套标准化的机械零件标注规范。

本文将介绍常用的机械零件标注规范，以便读者能够准确理解和绘制机械制图。

常用的机械零件标注符号1.直径：使用字母"D"表示，并在其上方写上具体数值。

例如：D10表示直径为10mm。

2.长度：使用字母"L"表示，并在其下方写上具体数值。

例如：L50表示长度为50mm。

3.深度/高度：使用字母"H"表示，并在其右侧写上具体数值。

例如：H20表示深度或高度为20mm。

4.角度：使用字母"θ"表示，并在其左侧写上具体数值。

例如：θ45°表示角度为45°。

5.弯曲半径：使用字母"R"表示，并在其右侧写上具体数值。

例如：R5表示弯曲半径为5mm。

标注示例直线在机械制图中，直线标注通常使用起点和终点的坐标，并以直线上方的箭头指向终点。

例如：A(0, 0) -> B(100, 50)圆形零件对于圆形零件，需要准确标注其直径。

通常将字母"D"放在圆心，上方写上具体数值。

例如：D10-------------弯曲半径弯曲部分的标注需要明确表达出半径大小。

通常在弯曲处放置字母"R"，并在右侧写上具体数值。

例如：R5_______________||角度角度的标注用于表示两条直线或者曲线之间的夹角。

通常使用字母"θ"表示，并在左侧写上具体数值。

例如：θ45°-----//长度、深度和高度对于长度、深度和高度的标注，通常使用字母"L"或"H"表示，并在下方或右侧写上具体数值。

结论本文简要介绍了机械制图中常用的零件标注规范，包括直径、长度、深度/高度、角度和弯曲半径等符号的使用。

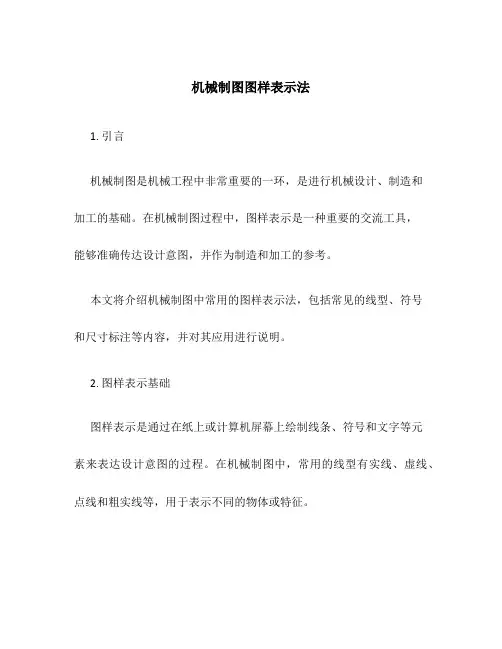

机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环，是进行机械设计、制造和加工的基础。

在机械制图过程中，图样表示是一种重要的交流工具，能够准确传达设计意图，并作为制造和加工的参考。

本文将介绍机械制图中常用的图样表示法，包括常见的线型、符号和尺寸标注等内容，并对其应用进行说明。

2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。

在机械制图中，常用的线型有实线、虚线、点线和粗实线等，用于表示不同的物体或特征。

符号在机械制图中起到标记的作用，用于表示特定的物理或功能性元素。

常见的符号包括圆、长方形、箭头等，用于表示轴、孔、切割和焊接等。

尺寸标注是机械制图中非常重要的环节，用于规定零件的几何尺寸。

尺寸标注通常使用箭头和数字表示，以标明零件各个方向的尺寸。

3. 常见图样表示法3.1 线型在机械制图中，常用的线型有实线、虚线、点线和粗实线等。

实线用于表示实体物体或实际物理特征，虚线用于表示隐藏或不可见的物体或特征，点线用于表示给定的尺寸或长度，粗实线用于表示切割或焊接等特殊情况。

以下是常见线型的示例：•实线: 实线用于表示实际物体和特征。

例如，机床的外形通常用实线表示。

•虚线: 虚线用于表示隐藏或不可见的物体或特征。

例如，在机械装配图中，虚线用于表示零件之间的连接。

•点线: 点线用于表示给定的尺寸或长度。

例如，在零件图中，点线用于表示孔的直径或长度。

•粗实线: 粗实线用于表示切割或焊接等特殊情况。

例如，在焊接装配图中，粗实线用于表示焊接的地方。

3.2 符号在机械制图中，符号用于标记特定的物理或功能性元素。

不同的符号代表着不同的物体或特征。

以下是一些常见的机械制图符号示例：•圆: 圆通常用于代表轴的位置或孔的位置。

例如，在轴的图样中，一个圆代表轴的截面。

•长方形: 长方形通常用于代表零件的外形。

例如，在零件图样中，一个长方形代表零件的轮廓。

•箭头: 箭头通常用于表示方向。

机械制图知识点机械制图是一门用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

它是机械设计、制造和维修过程中不可或缺的重要工具，对于从事机械相关工作的人员来说，掌握机械制图的知识至关重要。

一、投影法投影法是机械制图的基础，它是指投射线通过物体，向选定的面投射，并在该面上得到图形的方法。

常见的投影法有中心投影法和平行投影法。

中心投影法的特点是投射线汇交于一点，所得的投影图立体感较强，但度量性较差，一般用于绘制建筑物的透视图。

平行投影法又分为正投影法和斜投影法。

正投影法是指投射线垂直于投影面的平行投影法，它能够准确地反映物体的真实形状和大小，是机械制图中最常用的投影方法。

斜投影法的投射线倾斜于投影面，所得投影图的真实感较好，但绘制和度量相对复杂，在机械制图中应用较少。

二、视图视图是机械制图中表达物体形状的基本方法，主要包括主视图、俯视图、左视图、右视图、仰视图和后视图。

主视图是从物体的正前方观察得到的视图，它能反映物体的主要形状特征。

俯视图是从物体的上方观察得到的视图，左视图则是从物体的左侧观察得到的视图。

这三个视图被称为三视图，它们之间遵循“长对正、高平齐、宽相等”的投影规律。

通过三视图，基本上可以完整地表达出物体的外部形状。

但对于一些复杂的物体，还可能需要用到其他视图来补充表达。

三、剖视图剖视图是为了更清晰地表达物体内部结构而采用的一种方法。

当物体的内部结构比较复杂，在视图中用虚线表示会影响图形的清晰性时，就可以采用剖视图。

剖视图分为全剖视图、半剖视图和局部剖视图。

全剖视图是用剖切面完全地剖开物体所得的视图；半剖视图则是当物体具有对称平面时，以对称中心线为界，一半画成剖视图，另一半画成视图；局部剖视图是只将物体的某一部分剖开进行表达。

在绘制剖视图时，需要注意剖切位置的选择、剖切符号的标注以及剖视图中虚线的处理等问题。

四、尺寸标注尺寸标注是机械制图中非常重要的内容，它用于确定物体的大小和各部分的相对位置关系。
