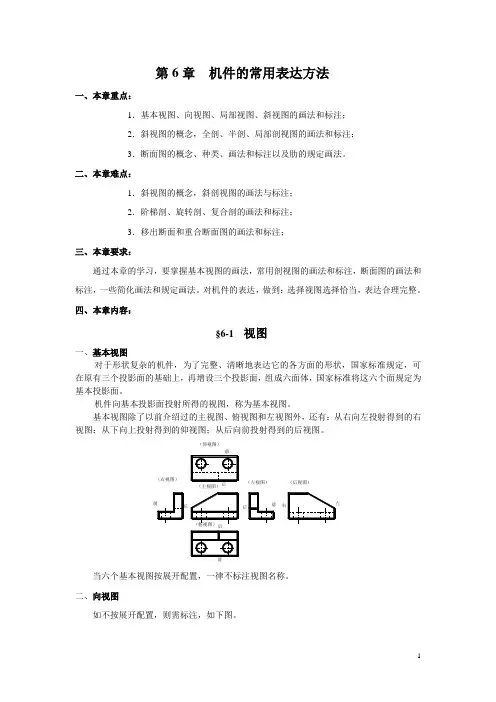

第6章机件的常用表达方法一、本章重点：1．基本视图、向视图、局部视图、斜视图的画法和标注；2．斜视图的概念，全剖、半剖、局部剖视图的画法和标注；3．断面图的概念、种类、画法和标注以及肋的规定画法。
二、本章难点：1．斜视图的概念，斜剖视图的画法与标注；2．阶梯剖、旋转剖、复合剖的画法和标注；3．移出断面和重合断面图的画法和标注；三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。
对机件的表达，做到：选择视图选择恰当，表达合理完整。
四、本章内容：§6-1 视图一、基本视图对于形状复杂的机件，为了完整、清晰地表达它的各方面的形状，国家标准规定，可在原有三个投影面的基础上，再增设三个投影面，组成六面体，国家标准将这六个面规定为基本投影面。
机件向基本投影面投射所得的视图，称为基本视图。
基本视图除了以前介绍过的主视图、俯视图和左视图外，还有：从右向左投射得到的右视图；从下向上投射得到的仰视图；从后向前投射得到的后视图。
二、向视图如不按展开配置，则需标注，如下图。
视图不按展开配置时的标注三、局部视图如图所示的机件，用主、俯两个基本视图已将主要结构表达清楚，但左、右两凸台形状不清晰，若因此再画两个基本视图，则大部分结构属于重复表达，这时可只画凸台部分。
这种将机件的某一局部结构向基本投影面投射得到的视图，称为局部视图。
四、斜视图当机件的某一部分结构形状是倾斜的，在基本投影面上无法表达该部分的实形和标注真实尺寸时，可把倾斜部分向与之平行的新投影面投射，得到反映实形的图形，如图6-4所示。
这种将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图。
斜视图的配置和标注方法，以及断裂边界的画法与局部视图基本相同，不同点是：有时为了合理利用图纸或画图方便，可将图形旋转。
如下图。
斜视图旋转§6-2剖视图当机件内部结构比较复杂时，视图中会出现许多虚线，给看图造成困难,也不便于标注尺寸和技术要求。
