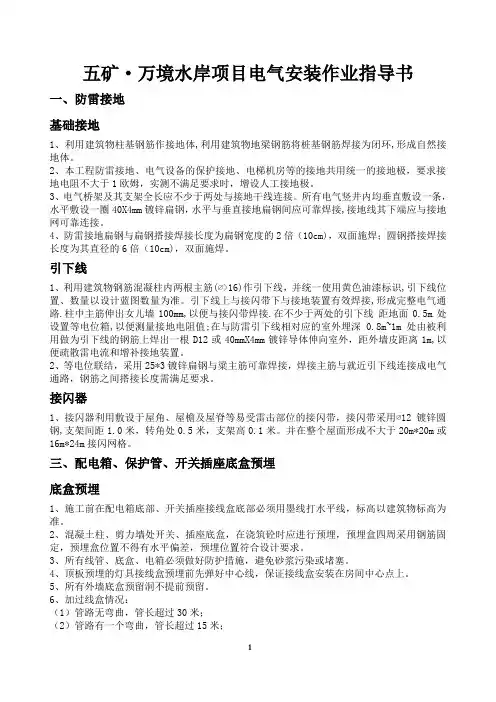

五矿·万境水岸项目电气安装作业指导书一、防雷接地基础接地1、利用建筑物柱基钢筋作接地体,利用建筑物地梁钢筋将桩基钢筋焊接为闭环,形成自然接地体。
2、本工程防雷接地、电气设备的保护接地、电梯机房等的接地共用统一的接地极，要求接地电阻不大于1欧姆，实测不满足要求时，增设人工接地极。
3、电气桥架及其支架全长应不少于两处与接地干线连接。
所有电气竖井内均垂直敷设一条，水平敷设一圈40X4mm镀锌扁钢，水平与垂直接地扁钢间应可靠焊接,接地线其下端应与接地网可靠连接。
4、防雷接地扁钢与扁钢搭接焊接长度为扁钢宽度的2倍（10cm)，双面施焊；圆钢搭接焊接长度为其直径的6倍（10cm)，双面施焊。
引下线1、利用建筑物钢筋混凝柱内两根主筋(∅>16)作引下线，并统一使用黄色油漆标识,引下线位置、数量以设计蓝图数量为准。
引下线上与接闪带下与接地装置有效焊接,形成完整电气通路.柱中主筋伸出女儿墙100mm,以便与接闪带焊接.在不少于两处的引下线距地面0.5m处设置等电位箱,以便测量接地电阻值;在与防雷引下线相对应的室外埋深0.8m~1m处由被利用做为引下线的钢筋上焊出一根D12或40mmX4mm镀锌导体伸向室外，距外墙皮距离1m,以便疏散雷电流和增补接地装置。
2、等电位联结，采用25*3镀锌扁钢与粱主筋可靠焊接，焊接主筋与就近引下线连接成电气通路，钢筋之间搭接长度需满足要求。
接闪器1、接闪器利用敷设于屋角、屋檐及屋脊等易受雷击部位的接闪带，接闪带采用∅12镀锌圆钢,支架间距1.0米，转角处0.5米，支架高0.1米。
并在整个屋面形成不大于20m*20m或16m*24m接闪网格。
三、配电箱、保护管、开关插座底盒预埋底盒预埋1、施工前在配电箱底部、开关插座接线盒底部必须用墨线打水平线，标高以建筑物标高为准。
2、混凝土柱、剪力墙处开关、插座底盒，在浇筑砼时应进行预埋，预埋盒四周采用钢筋固定，预埋盒位置不得有水平偏差，预埋位置符合设计要求。
电气安全作业指导书标题：电气安全作业指导书引言概述：电气安全作业指导书是为了保障工作人员在电气作业中的安全而制定的一份重要文件。
它包含了电气设备的安全操作规程、事故应急处理程序、作业流程等内容，旨在提高电气作业人员的安全意识和操作技能，减少事故发生的可能性。
正文内容：一、电气设备的安全操作规程1.1 确保电气设备的正常运行在进行电气作业前，必须确保所使用的电气设备正常运行，没有损坏或者故障。
如发现异常情况，应即将住手作业并报告维修人员处理。
1.2 使用合适的电气工具在进行电气作业时，应选择符合要求的电气工具，避免使用损坏或者不合格的工具，以免造成安全事故。
1.3 遵守电气设备操作规程在操作电气设备时，必须严格遵守设备的操作规程，不得擅自更改或者忽视操作步骤，以确保作业安全。
二、事故应急处理程序2.1 掌握事故报警程序在发生电气事故时，作业人员应即将按照规定的报警程序进行报警，以便及时得到救援和处理。
2.2 采取有效的应急措施在电气事故发生时，作业人员应迅速采取有效的应急措施，如切断电源、使用灭火器等，以减少事故造成的损失。
2.3 参预事故调查和分析发生电气事故后，作业人员应积极参预事故调查和分析工作，找出事故原因并采取措施避免类似事故再次发生。
三、作业流程3.1 制定详细的作业计划在进行电气作业前，应制定详细的作业计划，包括作业内容、作业时间、安全措施等，确保作业有序进行。
3.2 进行作业前的检查在开始电气作业前，应对作业场所和设备进行检查，确保作业环境安全，避免发生意外。
3.3 严格执行作业流程在进行电气作业时，必须严格执行作业流程，不得随意更改或者省略操作步骤，以确保作业的安全和质量。
四、安全防护措施4.1 佩戴个人防护装备在进行电气作业时，作业人员必须佩戴符合要求的个人防护装备，如绝缘手套、绝缘靴等，以保护自身安全。
4.2 使用绝缘工具在操作电气设备时，应使用符合要求的绝缘工具，避免直接接触电气设备，减少触电风险。
陕西长枫建设工程有限公司电气设备安装作业指导书QEOMS /CFJS-ZDS11版本：A版受控状态：分发号：编制：日期：审核:日期：批准：日期：发布日期：二○○九年七月二十四日实施日期：二○○九年七月二十四日电气设备安装作业指导书1、目的为加强施工现场技术管理提高电气作业人员的技术水平及质量意识，保证施工项目的电气设备安装质量方针，目标和指标的实现，特制定本作业指导书。
2、适用范围本作业指导书适用于工业与民用建筑中的电气设备安装工程。
3、术语定义3.1公司《管理手册》中的术语定义。
3.2本作业指导书使用的术语定义3.2.1中性保护导体（PEN）一种同时具有中性导体和保护导体功能的接地导体。
3.2.2建筑电气工程（装置）为实现一个或几个具体目的且特相配合的，由电气装置、布线系统和用电设备电气部分的组合。
这种组合能满足建筑物预期的使用功能和安装要求，也能满足使用建筑物的人的安全需要。
3.2.3布线系统一根电缆（电线）、多根电缆（电线）或母试以及固定它们的部件组合。
3.2.4电缆接头连接电缆与电缆的导体，绝缘、屏蔽层和保护层，以使电缆线路连续的装置称为电缆接头。
3.2.5接地装置是指将雷电流或设备漏电流导入大地的装置，一般由接地线和接地体组成。
3.2.6避雷引下线指将接闪器收到的雷电电流导入接地装置的部分。
3.2.7接闪器接闪器是指用来接收接电流的部分，其形式有避雷针、避雷网、避雷带或其它金度构件。
3.2.8总高电位联洁通过进线配电箱近旁的总高电位联接端子，板（接地母排）将进线配电箱的PE（PEN）母排公共设施的金属管道，建筑物的金属结构及人工接地引线好至相连退，以达到降低建筑物内间接接触电接触电压和不同金属部件间的电位差，并清除建筑物外经电气线路和各种金属管道引入的危险故障电压的危害，称为总电位连接。
3.2.9辅助电电位联系将手电部分用导线直接作为电位连接，使故障接触电压降至接触电压限值以下，称作辅助电位联接。
电气安装作业指导书（一）变压器附件安装作业指导书1．变压器到现场应对附件进行清点，备品备件应齐全；2．充氮运输的变压器在内部作业时，为了人身安全必须将内部氮气功排尽，注入滤好的油后，将充入的氮气置换出来，然后静置12小时以上，待绝缘件浸透油后，再用干燥空气置换油；3．为了使气体能顺利地进入气体继电器，顶盖沿气体继电器方向应有1%—1.5%的升高坡度。
安装时瓦斯继电器应保持水平，箭头指向储油柜（应按制造厂设计要求执行）；4．使用密封垫应用耐油密封胶垫，安装时应无扭曲、变形、裂纹和毛刺。
胶垫的压缩度：平胶垫压缩1/3，圆胶垫压缩1/2。
凡用过的密封垫都不再使用；5．注入经试验合格的绝缘油；6．散热器在安装前，加压试验用0.05Mpa表压力的空气进行检查,持续30min应无渗漏油现象;7．储油柜胶囊的漏气检查，其检漏压力应按制造厂的规定执行。
检漏充气时应缓慢，防止胶囊破裂。
胶囊安装时，应沿其长度方向与储油柜的长轴保持平行；8．升高座安装时应特别注意绝缘筒的缺口方向，应使之与引出线方向一致，不使相碰；9．套管应试验符合现行的国家标准和要求；9．1．110kv套管和中性点套管油位应正常，瓷套完整、末屏接地良好，无渗漏油，引线应用白布包扎，引线头用磷铜焊；9．2．低压套管应完好无损，耐压合格。
底部相间和对地距离应符合要求；10．气体继电器安装应根据专业要求检验其严密性，绝缘性能并按设计要求校验整定值；11．安全气道及连通管无锈蚀情况，安装时应内部清擦干净；12．呼吸器的油封油们要合格，呼吸应畅通。
硅胶未受潮。
硅胶的容量为容器的4/5；13．测温装置应校验合格，接线正确；14．有载调压开关，应进行试验调试。
先经手动操作；15．散热器组装应按设计要求，放气螺栓应在顶部靠变压器侧，并散热器与散热器之间用连扯连接固定。
试验标准0.5—0.1Mpa。
16．阀门应在打开位置且关闭灵活；17．注入的绝缘油应经试验合格。
注油时严禁从变压器底部注油；18．油枕胶囊应排气，放出变压器顶部各死角处残留气体；19．油压作全密封试验，应无渗漏油；20．引线连接、外壳及中性点应良好接地；（二）电抗器、接地变压器安装作业指导书1．设备运到现场后，应进行外观检查，支柱及线圈绝缘待应无严重损伤和裂纹，线圈应无变形，支柱绝缘子及其附件应齐全，如有损坏应进行修理；2．混凝土支柱的表面裂纹长度不超过柱子径向尺寸的1/3，且其宽度不超过0.5mm时，应予补填；3．电抗器应按编号进行安装，三相垂直排列时，中间一相线圈的绕向应与上、下两相相反，两相重叠一相并列时，重叠的两相绕向相反，另一相与上面的一相绕向相同。
电气安装作业指导书一、作业概述电气安装作业是指在建筑物、工厂、办公室等场所进行电气设备安装的工作。
本指导书旨在指导电气安装作业的施工人员进行正确、安全的操作，确保电气设备的正常运行和使用。
二、安全注意事项1. 保持清洁与整齐：作业场所应保持干净、整洁，不得堆放杂物，确保电气设备的通风和散热。
2. 穿戴工作装备：进行电气安装作业时，应穿戴符合安全要求的工作装备，如安全帽、安全鞋、绝缘手套等，确保自身安全。
3. 切勿操作未断电的设备：在进行电气安装时，务必先切断电源，确保操作安全。
如需进行带电作业，需由专业人员携带合适的工具和设备进行。
4. 合理使用工具：使用适当的工具进行安装作业，不得滥用工具，确保设备的安装准确可靠。
5. 防止电气泄露：在电气安装作业过程中，应注意防止电气泄露的情况发生。
如发现电气泄漏，应立即停止作业，并报告相关负责人。
三、作业步骤1. 踏勘与测量：在开始进行电气安装作业之前，应进行踏勘与测量，了解作业现场的情况并规划好作业方案。
2. 安全装置的设置：首先需要设置好相应的安全装置，如漏电保护器、短路保护器等，确保设备的安全运行。
3. 预先安装管线：根据设计图纸，预先进行管线的安装。
使用合适的电气管道和线槽，并进行固定，确保线路布置合理。
4. 安装电气设备：根据设计要求，逐一安装各种电气设备，包括开关、插座、灯具等。
在安装过程中，需要注意电气设备的固定、接线的正确性。
5. 连接电缆和线路：将导线和电缆连接到相应的电器设备上，并进行牢固的固定。
在连接过程中，应遵循正确的接线规范，确保电气设备的正常工作。
6. 验收与检测：在安装完成后，进行电气安全验收和设备检测，确保设备的安全性和可靠性。
如有问题，及时进行修复和调整。
四、维护与保养1. 定期巡视与检查：对已安装的电气设备进行定期巡视与检查，发现问题及时处理，确保设备的正常运行。
2. 清洁与维护：定期清洁电气设备，保持设备的良好状态，并进行必要的维护工作，如更换老化的零部件等。

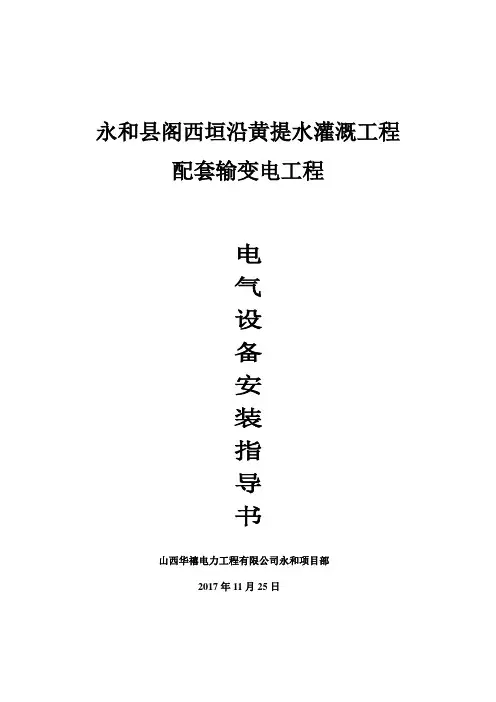

永和县阁西垣沿黄提水灌溉工程配套输变电工程山西华禧电力工程有限公司永和项目部2017年11月25日一、编制依据华辰电力勘查设计公司设计图册：永和阁西垣沿黄提水变电站新建（电气部分）一次施工图册《电气装置工程施工及验收规范》2000年版:;《电气装置安装工程质量验收及评定规程》DL/T516.4/5-2002;《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）2005版《永和阁西垣沿黄提水变电站新建35kV变电工程（电气部分）专业施工组织专业设计》1.1主变压器安装作业指导书1）概述：本工程主变压器为1×8000kV A2）施工方法和要求♦基础检查∙建筑基础完毕，储油池已清理干净，事故排油管路已畅通，鹅卵石已按标准铺设完毕。
∙检查基础预埋件的尺寸、位置、标高等是否符合设计要求。
∙测量出变压器本体中心线，与图纸核对无误。
∙变压器就位前检查高低压侧方向，避免安装就位后调换方向困难。
♦变压器钢轨基础制作∙将钢轨移动到位，在每块埋件上加适当尺寸垫铁，再用水桶水平仪对钢轨顶面标高进行测量，调整垫铁使钢轨顶面各点标高一致，误差范围在5mm以内，将钢轨与垫铁、垫铁与垫铁、垫铁与埋件的搭接处焊接牢固。
∙用-60x8镀锌扁钢将每根钢轨进行连接后引入主接地网。
∙钢轨制作完成后，先涂刷防锈漆，后刷灰漆，接地扁钢则刷100mm的黄绿相间漆。
♦变压器检查∙变压器的附件运抵现场后，按订货合同逐项与产品铭牌进行核对，检查其是否相符；检查变压器本体在运输过程中与运输前的相对位移量，并作好记录；和监理共同检查冲击记录仪，核对冲击允许值符合相应规定；并检查器身是否有碰撞，损坏现象；根据出厂资料核对所提供的文件是否齐全；按变压器“拆卸一览表”检查所拆卸的部件及组件是否齐全，有无损坏；严密监视油箱内氮气压力，常温下应保持在0.01～0.03Mpa；通过检测残油中微量水分不大于30ppm及电气强度试验不低于40kV判定变压器是否受潮。
电气设备安装指导书为了使文章更加适合作为电气设备安装指导书，我会按照指导书的格式来书写。
以下是电气设备安装指导书的内容：第一章、引言1.1 目的本指导书旨在提供电气设备安装的详细指导，以确保设备能够安全、正确地安装并运行。
1.2 适用范围本指导书适用于各种类型的电气设备安装，包括但不限于：发电机、电动机、开关柜以及电力系统中的其他设备等。
第二章、安装准备2.1 设备选型在进行安装之前，需要根据具体需求选择合适的电气设备，包括功率、电压等参数。
2.2 安装环境准备确保安装环境符合要求，包括通风、温度、湿度等方面的要求。
2.3 安全措施安装过程中要严格执行相关安全规范，确保操作人员的安全。
第三章、安装步骤3.1 现场勘察在进行安装之前，对现场进行全面勘察，了解有关设备安装的具体情况。
3.2 安装位置确定根据设备的类型和要求确定合适的设备安装位置。
3.3 安装固定根据设备的重量和尺寸，采取适当的固定措施，确保设备稳定可靠。
3.4 接线安装按照设备接线图进行接线安装，确保接线正确无误。
3.5 调试与测试安装完成后，进行设备的调试和测试，确保设备正常运行。
第四章、维护与保养4.1 维护计划制定合理的维护计划，包括定期检查、清洁以及更换易损件等内容。
4.2 维护操作执行维护计划，采取相应的维护措施，确保设备的正常运行。
4.3 保养建议给出一些保养建议，可供用户参考，以延长设备的寿命。
第五章、故障排除5.1 常见故障列举一些常见的故障现象及其可能的原因。
5.2 排除步骤根据故障现象，给出一些排除步骤供用户参考。
5.3 安全注意事项在进行故障排除时，要特别注意安全事项，避免意外的发生。
结束语：本指导书详细介绍了电气设备的安装步骤、维护与保养措施以及故障排除方法，希望能够为设备的安装和运行提供帮助。
在使用本指导书时，请务必遵循相关安全规范，并按照合适的操作流程进行操作。
如有任何问题，请及时与相关技术人员联系。
祝安装顺利！。
电力设备安装作业指导书一、概述电力设备安装作业指导书旨在提供清晰的操作指引，确保电力设备的安装过程符合相关标准和规范，保障设备的安全运行。
本指导书适用于各类电力设备的安装，并重点考虑了操作流程、安全要求和质量控制。
二、安装前准备1. 设备到货验收在安装前，对设备进行验收是至关重要的。
验收内容主要包括设备的数量、型号、规格和外观检查等。
如果发现任何问题，应及时与供应商联系。
2. 安装环境准备在安装电力设备之前，要确保安装环境的合适性。
包括检查场地的地基情况、操作空间、清理杂物和保证通风良好等。
3. 安全事项电力设备的安装过程中，安全应放在首位。
在进行任何安装作业之前，必须明确相关的安全措施和规定，并告知所有操作人员。
三、安装作业步骤1. 设备组装根据设备的具体要求，对设备进行组装工作。
确保组装过程中零部件的配合精度和连接紧固度，并进行必要的调整。
2. 设备固定根据设备的类型和安装要求，进行设备的固定工作。
例如，对于大型电力设备，可以采用螺栓连接和焊接等方法。
3. 线缆布线根据电力设备的布局图，进行线缆的布线工作。
保证线缆的捆扎整齐、有序，并避免磨损和交叉干扰。
4. 接地处理对于电力设备的安装，接地处理是必不可少的环节。
确保设备的接地符合相关标准和规范，并进行必要的测试和记录。
5. 安全设施设置根据安装环境和设备的要求，设置安全设施，如防护罩、警示标识和安全开关等。
这些设施可以提供额外的安全防护和警示。
四、质量控制1. 检查和测试在安装工作完成后，对安装的设备进行检查和测试。
包括设备的外观检查、功能测试和安全性能测试等。
2. 质量记录对安装过程中的关键环节和质量控制点进行记录，包括安装步骤、测试结果和调整数据等。
这些记录可以用于设备运行过程中的维护和管理。
五、安装后处理1. 清理工作在设备安装完成后，进行现场的清理工作。
清除安装过程中产生的废料、杂物，并确保工作环境的整洁。
2. 安全交底和培训对设备的操作人员进行安全交底和培训，明确设备的操作规程、应急处理和安全注意事项等。
电气安全作业指导书引言：电气安全作业是指在电气设备运行、维护和检修过程中，为了保证人身安全和设备正常运行而采取的一系列安全措施和操作规范。
电气安全作业指导书是为了指导从事电气作业的人员正确操作，遵守安全规程，减少事故发生的风险而编写的一本手册。
本文将从五个大点阐述电气安全作业指导书的内容。
正文：1. 安全作业准备1.1 熟悉电气设备：操作人员应对所使用的电气设备进行全面了解，包括设备的结构、工作原理、常见故障等。
1.2 阅读操作手册：操作人员应详细阅读设备的操作手册，了解设备的操作流程、安全事项以及应急措施。
1.3 检查工作场所：操作人员应对工作场所进行检查，确保没有漏电、短路等安全隐患。
1.4 佩戴个人防护装备：操作人员在进行电气作业前应佩戴符合要求的个人防护装备，如绝缘手套、绝缘靴等。
2. 电气设备操作规范2.1 断电操作：在进行维护、检修等操作前，必须先切断电源，确保设备处于安全状态。
2.2 电气设备接地：在操作过程中，要确保设备的良好接地，防止电流通过人体造成伤害。
2.3 电气设备检查：在操作前，要对设备进行全面检查，确保设备无故障、无漏电等安全隐患。
2.4 操作规程遵守：操作人员应严格按照操作手册中的规程进行操作，不得随意更改或省略任何步骤。
3. 安全事故应急措施3.1 紧急停电：在发生电气事故时，应立即切断电源，以防止事故扩大。
3.2 伤员救护：在事故发生后，应及时对受伤人员进行救护，并拨打急救电话寻求专业医疗救助。
3.3 事故调查与报告：对于发生的电气事故，应及时进行调查，并向相关部门报告，以便查明事故原因并采取相应措施。
4. 电气安全作业培训4.1 培训计划制定：企业应制定电气安全作业培训计划，确保每位从事电气作业的人员都接受过相关培训。
4.2 培训内容：培训内容应包括电气设备的基本知识、操作规范、安全事故应急处理等。
4.3 培训评估：对培训过程进行评估，确保培训的有效性，并及时纠正培训中存在的问题。
电气安全作业指导书标题：电气安全作业指导书引言概述：电气安全作业指导书是为了规范电气作业过程中的安全操作而制定的指导文件，旨在保障人员生命财产安全，减少事故发生的可能性。
本文将从电气安全作业指导书的必要性、内容要点、实施步骤、常见问题及解决方法、培训与监督等方面进行详细阐述。
一、必要性1.1 提高电气作业安全性：电气作业是一项高风险的工作，一旦操作不当可能引起火灾、电击等事故，因此制定电气安全作业指导书可以提高作业安全性。
1.2 遵守法律法规：根据《安全生产法》等相关法律法规规定，企业必须制定电气安全作业指导书，并严格执行，以确保电气作业的安全性。
1.3 保障人员健康：电气作业涉及高压电等危（wei）险因素，制定电气安全作业指导书可以保障人员的健康和生命安全。
二、内容要点2.1 作业人员资质要求：明确电气作业人员的资质要求，包括必须持有电工证书或者相关资格证书。
2.2 作业流程规范：规定电气作业的流程和步骤，包括检查设备、断电、挂牌停电等。
2.3 安全防护措施：详细说明电气作业中应采取的安全防护措施，如佩戴绝缘手套、使用绝缘工具等。
三、实施步骤3.1 制定电气安全作业指导书：由企业安全管理部门负责制定电气安全作业指导书，并经过相关部门审批。
3.2 培训作业人员：对所有从事电气作业的人员进行安全培训，确保他们了解电气安全作业指导书的内容和要求。
3.3 定期检查和评估：定期对电气作业的实施情况进行检查和评估，及时发现问题并进行整改。
四、常见问题及解决方法4.1 作业人员安全意识不强：通过加强安全教育和培训，提高作业人员的安全意识。
4.2 设备维护不及时：建立设备维护保养制度，定期对设备进行检查和维护。
4.3 作业流程不规范：加强对作业流程的培训和指导，确保作业流程的规范执行。
五、培训与监督5.1 培训计划：制定电气安全作业指导书培训计划，对作业人员进行定期培训。
5.2 监督检查：建立监督检查机制，对电气作业的实施情况进行定期检查，发现问题及时整改。
电气设备安装作业指导书1000字一、引言电气设备作为现代化生产中不可或缺的配套设施，在使用中，对于设备的安装、操作和维护等方面都要有一定的规范要求。
安装作业是电气设备投入使用前的基础性工作，安装不良将会直接影响设备的正常运行和使用寿命，甚至会出现安全事故。
显然，安装作业的关键在于规范，本作业指导书就是为了提高电气设备安装作业的规范化水平而编写的。
二、安全管理根据相关法律法规，任何安装作业都必须履行安全生产的基本要求。
因此，在电气设备安装作业中，安全管理是必然的重中之重。
具体的措施如下：1、安装前必须对设备进行全面、系统、科学的安全评估和风险控制，确定施工安全防范措施，明确责任分配和管理要求。
2、安装现场必须要遵守安全生产规定，严禁酗酒、涂口红、吸烟和在工作中穿拖鞋、打电话等行为。
3、作业人员必须要经过相关的安全培训，了解安装安全管理规定。
执行安全技术方案，联系专用安防设备，配备个人防护用具，切实掌握防范风险措施。
三、施工规范安装的工作难度和复杂程度大幅提高，需要遵循一定的施工规范，以确保施工质量和安全。
具体要求如下。
1、施工前必须对施工现场进行监测和检查，对现场环境和设备进行试验和调试，确保施工符合设计要求和标准规范要求。
2、施工过程中，要遵循设计图纸和相关施工规范，进行必要的钢结构、电气定位、支撑安装等工作，避免人为失误和安全事故发生。
3、安装过程中要注意杜绝盲目的维修操作，避免利用工程施工或作业进行其他任务的行为。
4、施工结束后，要检查设备及相关的管路线路、维修记录等信息，确保设备符合标准规范要求。
四、设备操作安装设备与使用设备是两个相互紧密的环节，设备操作过程中的问题需要合理解决，以提高设备的使用效率和抗风险能力。
具体措施如下。
1、在使用设备之前，必须要对设备进行试运行，检查设备是否处于正常运行状态。
同时，运行之前要检查设备安全防护措施是否严密。
防止因操作不当造成评估的潜在风险和危险。
2、操作人员必依据相关的操作规程进行设备操作，遵循操作规范。
电力安装作业指导书一、前言电力安装作业是一项重要的工程任务，需要严格的注意事项和操作流程。
本指导书旨在为电力安装作业人员提供详尽的指导和要点，确保作业的安全和高效进行。
二、准备工作1. 阅读工程设计图纸和相关文件，了解工作目标和要求。
2. 检查所需工具和设备，确保其完好无损并且符合操作要求。
3. 确认施工场地的环境和安全条件，采取必要的防护措施。
三、安全操作1. 穿戴合适的个人防护装备，包括安全帽、防护眼镜、防护手套等。
2. 在作业前对电源进行断电处理，并通过合适的标识和警示措施提醒他人。
3. 在进行电缆铺设时，确保线路通道的平整和无障碍，并避免与其他设备或管道相冲突。
4. 在安装电气设备时，确保设备的稳固性和牢固性，同时注意设备的重量和尺寸要求。
5. 在进行接线和连接时，确保操作正确、牢固可靠，并使用适当的接线工具和材料。
6. 在使用电器工具时，注意安全操作和正确的使用方法，防止事故发生。
四、施工规范1. 根据工程设计图纸和要求，按照电力安装标准进行施工，确保符合相关法规和规范。
2. 使用合适的电缆和线材，并按照正确的方法进行剥皮、连接和绝缘处理。
3. 安装电气设备时，注意设备的位置和布线要求，并留出足够的操作空间和维护空间。
4. 接线时，注意导线的规格和截面积要求，并按照正确的接线图进行操作。
5. 检查和测试安装的电路和设备，确保电力供应正常、可靠，并消除潜在的故障隐患。
6. 清理施工现场，将废弃物和杂物妥善处理，确保施工区域整洁有序。
五、注意事项1. 遵循工作安全规范和操作程序，严禁违章操作和擅自更改设计要求。
2. 注意电力设备的额定功率和负荷要求，确保供电系统的稳定性和安全性。
3. 在作业过程中，及时与工程监理和其他相关人员沟通，解决问题并协调工作进展。
4. 注意环境保护和能源节约，减少浪费和污染，遵守相关法规和要求。
5. 定期检查和维护安装的电力设备和线路，确保其正常运行和安全使用。
六、总结本指导书涵盖了电力安装作业的基本要点和操作流程，希望能为电力安装作业人员提供有价值的指导和帮助。
电气安全作业指导书引言概述：电气安全作业是指在电气设备维护、检修、运行等工作中，为保证人身安全和设备正常运行而采取的一系列安全措施。
本文将从四个方面详细阐述电气安全作业的指导原则和注意事项。
一、安全操作规范1.1 佩戴个人防护装备：在进行电气作业前，必须佩戴符合安全标准的个人防护装备，如绝缘手套、绝缘靴、防护眼镜等。
这些装备能够保护操作人员免受电击、烧伤等伤害。
1.2 接地保护措施：在电气作业中，必须采取接地保护措施，确保电气设备的可靠接地。
操作人员应使用专用的接地线，将设备接地，以防止电流通过人体造成伤害。
1.3 安全距离与隔离：在进行电气作业时，操作人员必须保持安全距离，避免与带电部件直接接触。
同时，应采取隔离措施，确保非操作人员不会误入作业区域，避免发生意外事故。
二、设备检修与维护2.1 断电操作：在进行设备检修和维护时，必须先切断电源，确保设备处于断电状态。
操作人员应按照正确的操作流程进行断电操作，避免误操作导致电气事故。
2.2 绝缘测试：在检修和维护电气设备时，应进行绝缘测试，确保设备的绝缘性能符合要求。
测试结果应记录并及时处理，避免因绝缘故障引发电气事故。
2.3 定期维护：电气设备应按照规定的维护周期进行定期维护，包括清洁、紧固、润滑等。
定期维护能够及时发现设备故障和隐患，确保设备的安全运行。
三、作业人员培训与管理3.1 培训要求：作业人员应接受相关的电气安全培训，了解电气设备的基本知识、安全操作规程和应急处理措施等。
培训内容应包括电气事故案例分析和安全操作技能培训。
3.2 证书要求：作业人员应持有相应的电气安全操作证书，证明其具备进行电气作业的资质。
证书应定期更新，以适应新的技术要求和安全标准。
3.3 作业人员管理：企业应建立完善的作业人员管理制度，明确作业人员的职责和权限，并进行定期的安全检查和评估。
作业人员应严格遵守安全规程，不得擅自操作或违反安全操作要求。
四、应急处理与事故调查4.1 应急预案：企业应制定电气事故的应急预案，明确各级人员的职责和应急处理措施。
就地电气设备安装作业指导书1.工程概况就地电气设备安装包括检修箱、操作箱、铁壳开关和按钮安装。
2.编制依据2.1电气装置安装工程接地装置施工及验收规范（GB50169-92）2.2 电气装置安装工程低压电器施工及验收规范（GB50254-96）2.3 98系列建筑标准设计图集低压配电装置3.电气设备安装准备工作3.1 人员配备：电工3人、焊工1人3.2 工、机具配备4.低压电器安装前，建筑工程应具备下列条件：4.1 屋顶、楼板应施工完毕，不得渗漏。
4.2 对电器安装有妨碍的模板、脚手架应拆除，场地应清扫干净。
4.3 室内地面基层应施工完毕，并应在墙上标出抹面标高。
4.4 预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。
5.设备安装完毕，投入运行前，建筑工程应符合下列要求：5.1 门窗安装完毕。
5.2 运行后无法进行的和影响安全运行的施工工作完毕。
5.3 施工中造成的建筑物损坏部分应修补完整。
6.电气设备安装6.1 悬挂式安装6.1.1 混凝土结构（墙壁）上的安装将设备安装在建筑物混凝土柱子或墙壁上。
可选择两种方案：一种为采用角钢支架固定安装，另一种为使用膨胀螺栓直接固定安装。
方案一（图1）：施工前准备:●采用∠40×4角钢下料：下料前先要测量配电箱或端子箱的尺寸，根据箱子的尺寸下2根等长的角钢。
角钢长度应与配电箱或端子箱长度一致，以免安装后角钢头超出配电箱或端子箱顶部，影响美观。
另外还要下2根60mm 长的角钢。
下料完毕后的角钢用锉把角钢两头的毛刺锉平并打磨光滑，避免毛刺划伤配电箱和端子箱表面漆层。
●打孔：测量配电箱或端子箱安装孔之间的孔距，在角钢上画线标注出孔距，然后用台钻在角钢标注处钻孔。
钻孔的孔径可根据配电箱和端子箱上的孔径大小来确定。
在60mm长的角钢中心部位打孔，用于膨胀螺栓固定用，膨胀螺栓选用M8×80或M10×100的。
●角钢钻孔完毕后，将角钢按图1形式焊接牢固，刷上灰色防腐漆。
电气安全作业指导书引言概述：电气安全作业是保障电力系统正常运行和人身安全的重要环节。
为了提高电气安全作业的效率和减少事故风险，制定一份电气安全作业指导书是非常必要的。
本文将从五个方面详细阐述电气安全作业的相关内容。
一、电气设备检查与维护1.1 定期检查电气设备：定期检查电气设备的外观和接地情况，确保设备正常运行，没有松动或破损的部件。
1.2 清洁电气设备：定期清洁电气设备，防止灰尘和污垢积聚，避免设备过热或引发火灾。
1.3 维护电气设备：定期对电气设备进行维护，包括紧固螺丝、更换老化的零件和润滑设备。
二、电气作业前的准备工作2.1 制定详细的作业计划：在进行电气作业之前，制定详细的作业计划，包括作业内容、时间安排和所需工具材料等。
2.2 确保安全防护措施：在进行电气作业前，确保安全防护措施齐全，如佩戴绝缘手套、护目镜和防静电鞋等。
2.3 检查作业区域环境：检查作业区域的环境，确保没有可燃物或其他危险物质存在，保证作业安全进行。
三、电气设备操作规范3.1 确定电气设备操作人员：指定专业的电气设备操作人员，确保其具备必要的技能和知识。
3.2 遵守操作规程：在进行电气设备操作时，严格遵守操作规程，按照正确的步骤进行操作，避免误操作引发事故。
3.3 注意电气设备的负荷限制：了解电气设备的负荷限制，避免超负荷运行导致设备损坏或电气火灾。
四、电气事故应急处理4.1 建立应急预案：建立电气事故应急预案，明确各个岗位的职责和应急处理流程。
4.2 紧急停电措施：在发生电气事故时，及时采取紧急停电措施，切断电源，避免进一步的事故发生。
4.3 寻找故障原因：在处理电气事故时，要及时寻找故障原因，并采取相应措施进行修复，确保设备恢复正常运行。
五、电气安全培训与宣传5.1 进行定期培训：定期组织电气安全培训，提高员工的电气安全意识和操作技能。
5.2 宣传电气安全知识：通过宣传电气安全知识，提高员工对电气安全的认识，减少电气事故的发生。
篇一：电气安装作业指导书一.、适用范围：本作业指导书仅适用于淄博泰维6万吨/年润滑油安装工程电气安装工程.二、编制依据：1、淄博泰维润滑油有限公司提供的山东汇智工程设计有限公司设计的电气施工图2、设计院设计要求的标准图集及规范。
3、《建筑电气工程施工质量验收规范》gb50303—2002.4、《电气装置安装工程爆炸及火灾危险环境电气装置施工及验收规范》gb50257—965、《电气装置安装工程接地装置施工及验收规范》。
gb50169—20066、《电气装置安装工程电缆线路施工及验收规范》。
gb50168—20067、《电气装置安装工程旋转电机施工及验收规范》。
gb50171—20068、《电气装置安装工程盘柜及二次回路接线施工及验收规范》。
9、《电气装置安装工程电气设备交接试验标准》.gb50150-2006 10、gb50259—94工业安装工程质量检验评定统一标准。
11、我公司现行管理手册，程序文件及支持性文件。
12、《淄博泰维6万吨/年润滑油项目施工组织设计》。
三、作业人员的资格及技能本安装工程设电气技术员一名,负责技术方面的指导、监督以及协调；安全员一名,负责施工方面的安全监督；调试技术员一名，电气安装人员数名及其他人员分别负责吊装,焊接，测量等工作，各岗位持证上岗，负责各方面的工作。
见下表劳动力计划：四、施工机主要施工机具一览表：五、作业条件施工作业必须具备的条件1、施工现场必须做到“三通一平"的要求.2、框架楼板施工完毕,不得渗漏；预留孔符合设计要求,预埋件要牢固。
3、施工图纸完善。
4、业主联系设计院进行三方图纸会审,对发现的问题进行解释.5、材料、设备已到货,并经开箱检验,验收合格。
6、相应施工人员已经过技术交底。
7、施工人员已经过相应技术培训。
六、施工工艺方法及技术参数（一）电缆管安装施工工艺：熟悉图纸—核对管径与电缆是否匹配-管线定位-弯头预制-支架安装—穿线管安装本工程图纸会审时所有电气穿线管变更为热镀锌钢管安装遵循以下几点：1、电缆管预埋应配合土建,做到预埋及时,位置正确，走向合理，特别应注意避免和工艺管道及工业水沟直接交叉.2、电缆管不应有毛刺或尖锐棱角、穿孔、裂缝及显著凸凹不平,每根电缆管的弯头数不应超过3个，直角弯不超过2个。
35kV玉龙山变电站扩容改造工程电气设备安装作业指导书编制：张招益审核：秦友利批准：杨丽清丽江电力工程有限责任公司2013 年01月23 日一、主变压器安装作业指导书1）概述：本工程主变压器为1×10000kV A2）施工方法和要求♦基础检查•建筑基础完毕，储油池已清理干净，事故排油管路已畅通，鹅卵石已按标准铺设完毕。
•检查基础预埋件的尺寸、位置、标高等是否符合设计要求。
•测量出变压器本体中心线，与图纸核对无误。
•变压器就位前检查高低压侧方向，避免安装就位后调换方向困难。
♦变压器钢轨基础制作•将钢轨移动到位，在每块埋件上加适当尺寸垫铁，再用水桶水平仪对钢轨顶面标高进行测量，调整垫铁使钢轨顶面各点标高一致，误差范围在5mm以内，将钢轨与垫铁、垫铁与垫铁、垫铁与埋件的搭接处焊接牢固。
•用-60x8镀锌扁钢将每根钢轨进行连接后引入主接地网。
•钢轨制作完成后，先涂刷防锈漆，后刷灰漆，接地扁钢则刷100mm的黄绿相间漆。
♦变压器检查•变压器的附件运抵现场后，按订货合同逐项与产品铭牌进行核对，检查其是否相符；检查变压器本体在运输过程中与运输前的相对位移量，并作好记录；和监理共同检查冲击记录仪，核对冲击允许值符合相应规定；并检查器身是否有碰撞，损坏现象；根据出厂资料核对所提供的文件是否齐全；按变压器“拆卸一览表”检查所拆卸的部件及组件是否齐全，有无损坏；严密监视油箱内氮气压力，常温下应保持在0.01～0.03Mpa；通过检测残油中微量水分不大于30ppm及电气强度试验不低于40kV判定变压器是否受潮。
•此外，在变压器安装前尚应进行以下检查、清理及实验工作：检查外观完好，无损伤、变形、锈蚀等，清理各种附件，进行内外部擦洗；由安装人员配合起吊后进行实验，实验内容包括套管试验(做介损等)，CT试验(变比、极性等)，瓦斯继电器校验(轻瓦斯、重瓦斯定值校验等)，变压器油试验(耐压、微水、微汽、色谱等)。
对于不合格的附件应报上级部门尽快处理，对于变压器油，则采取现场真空滤油的方式进行处理。
♦变压器本体就位•变压器就位由厂家负责。
我方配合核对主变基础及底架基础铁板纵横向尺寸，误差范围应符合要求。
•就位前检查器身内压力在出厂至安装前均保持正压；残油中微量水分不大于30ppm，电气强度试验不低于40kV，则器身不需要进行干燥处理。
♦变压器附件安装•变压器附件安装按先里后外的原则进行，一般顺序为：主变本体下部油配管安装→主变梯子安装→冷却器支架安装→冷却器、配管组装→套管升高座安装→套管安装及本体芯部检查(套管安装先后顺序：低压套管→高压零相套管→高压A相套管→高压B相套管→高压C相套管)→油枕安装→外装零件安装(气体继电器、压力释放阀、油位计、温度计、油泵、测温电阻等)→抽真空→真空脱气注油→脱气循环→油浸放置和油面调整→调整试验→主变喷漆。
二、配电装置安装作业指导书配电装置包括：35kV配电装置基础、悬吊式管母、软母、硬母、真空断路器、隔离开关、电缆、电流互感器、电压互感器、避雷器、构架、跳线和引下线安装等。
1、设备检查♦设备到达现场后，应对其进行仔细检查，看其是否有损伤、裂纹及存在漏气等现象，抽真空的部件，其真空度是否符合产品的技术规定。
开箱时厂家、甲方、监理方质检人员都应到现场，若有疑问及时反映。
♦对于存在缺陷的设备，应按公司《质量手册》的有关规定采取有效的处理措施进行处理。
设备检查完毕后，对暂不进行安装的设备应妥善保管。
2、设备吊装♦设备吊装采用20T汽车吊进行吊装，技术员根据设计图纸首先核对安装位置，把需装设备吊到相应基础附近。
避雷器、电流互感器、电压互感器、真空断路器、耐张绝缘子串等设备起吊时必须使用柔软的麻绳进行捆绑，防止损坏设备外壳油漆。
架空导线用2T卷扬机辅助拖拉，用8T汽车吊进行挂接。
♦组装：相间连杆在同一水平线上，支柱绝缘子垂直于底座平面，连接牢固。
♦传动装置安装调整：先进行三相联动杆装配。
再进行手动三相联动调整，直至无机械卡阻现象。
最后进行电动三相联动调整，使机构动作正常且将隔离开关分到中间位置，电动机构转动正常，分、合闸真实指示，限位装置动作准确可靠。
高压隔离开关安装流程2、支柱绝缘子、氧化锌避雷器、互感器吊装♦在地面时先取出均压环刷相色油漆，均压环为铝制品，作业时要防止损坏变形，与设备连接处不能刷漆。
♦设备的同一相的上中下三节不能互换，不同相的上中下三节也不能互换，所以开箱后要严格按产品编号进行组装。
三相的铭牌和编号牌方向要一致。
在地面组装时地面要平整坚固，必要时用麻绳加固防止倾倒。
先组装上中两节，再把两节吊起与下节进行组装。
电压互感器两节之间要把软导线连接，不能遗漏。
♦在地面组装好后进行整体起吊，电压互感器只能用底部油箱吊耳起吊。
设备就位安装好后应垂直，若有歪斜用垫片调整。
♦避雷器运行监测仪用60×8扁钢与避雷器底部的相应接线板连接，并用槽钢抱箍固定于杆子，离地高度统一为2米，以便于观察。
♦滤波器用φ6的铜棒与电压互感器接线盒内N端子连接，并拆除N端子与地之间的连接线。
安装高度为2米。
3、悬吊式管母的安装：♦地面组装:单根母线长为6m，需要进行接头焊接，由于组装后总重较大搬运不便，只能在起吊位置直接进行组装。
焊接采用氩弧焊对环境要求较高，要求在接口位置搭建防风施工棚，并提前和焊接人员联系要求其做好准备工作。
♦将4根一组的管母就位，按图对接口进行倒角，在接口位置穿入衬管，搭建防风施工棚，然后对齐接口找平找正，根据图纸在接口两端打眼，最后由焊工进行焊接，焊接时先焊眼后焊接口，要求所有焊接点光滑平整。
焊接完后可根据图纸在适当位置安装引下线金具，隔离刀静触头。
隔离刀静触头位置在调整隔离开关时还需进行调整，此时只能临时固定。
♦同时安排人员照图纸组装绝缘子串，连接金具。
♦将组装好的v形绝缘子串安装在管母的两端，根据v形绝缘子串两挂点距离用木方支撑使两绝缘子串保持v形，由施工人员将卷扬机钢绳穿过滑车挂好，起重人员将钢绳绑在管母两端，开动卷扬机起吊，为保证管母不顶伤绝缘子，起吊过程另一端需由吊车缓缓提升使管母，倾斜角度不过大。
当卷扬机把导线拉到挂点附近时暂停，再由高空作业人员和卷扬机控制人员相互协调缓慢开动卷扬机把连接金具挂上挂点并固定，挂好一端后，解下已固定好一端的钢绳，人员转移到另一端的门形架上，挂好滑轮，此过程由吊车保持管母悬空，将未挂端事先栓好的钢绳穿过滑轮上卷扬机，开卷扬机挂另一端。
4、架空软母线安装：软母线制作、安装流程图♦施工前准备：为提高安装效率、保证安装质量，在施工前先将行清点检查导线、金具、绝缘子，将经试验合格的绝缘子按设计的电压等级要求数目组装成串待用。
♦测量尺寸：测量构架间的档距宜选择无风天进行，两边构架上各站一人，将测绳拉直绷紧，逐相量取两对应挂线环里口之间的距离，作为实测档距l，再把绝缘子串的长度λ测量出来，这样档距内导线的长度L可由下式算出：L=l-2λ+2.7Kf2/l米(其中f为安装温度下该档距的驰度值，由设计规定，K为校正系数，一般取1.2～2.0)。
♦引下线长度的测量：可从线夹端头处直接用皮尺(或测绳)测量引下线长度，地面上由人观察选择弧度。
♦跳线长度测量：一般在母线架设好后，由人爬到构架上从两只耐张线夹引接板处实际比量得来。
量时，地面观察弧度大小，跳线的弧垂以大于安全距离且美观为度。
♦放线与下料：放线时，线盘应选择合适位置架起，使导线端头由上方引出，切断导线采用剪线钳剪断。
♦压接：采用液压压接，导线插入线夹底部，压接后呈正六边形且无散股。
(注：液压压接前应行进行试压)♦挂线：架空线的压接必须严格按规范工艺进行，采用卷扬机和滑轮进行挂线，局部可利用吊车进行配合。
♦架空线施工要求:导线无散股,导电部分的断面损伤≤5%.金具及紧固件镀锌完整,无变形、无裂纹；导线与线夹接触面无氧化膜，且涂电力复合脂防氧化；母线驰度三相一致，跳线和引下线安装后应呈悬链状自然下垂对地距离符合规范要求。
导线与电气接线端子连接时，不应使电气接气端子受到超过允许的外加应力。
5、其它设备安装♦电流互感器、避雷器等设备型号、规格符合设计要求，外观良好，排列整齐，固定牢固，密封良好，安装正确。
6、引下线安装(需待设备吊装到位后进行)♦使用专门的施工用升降工作车，经检验合格，满足安全要求后方可上人。
由升降工作车将一名施工人员送到母线引下T型线夹位置，另一名施工人员在设备顶端配合，对母线引下T型线夹到设备接线板的距离进行测量，并记录。
♦计算下线尺寸：下线尺寸=测量值+弧度所需估计长度♦根据下线尺寸下线，压接一端设备线夹，安装间隔棒，然后用升降工作车将携带引下线的施工人员送到位穿上螺丝临时固定，另一名施工人员在设备顶端配合，满足视觉效果后做下记号，然后放下引下线，由画印点减去压伸量处截断导线，进行另一端设备线夹压接。
♦压接后用前面方法将引下线安装到位，接触面抹导电膏，上紧螺栓。
7、跳线安装♦线长=绝缘子串长×3.14/2 按计算值下线，压出一端的设备线夹，有悬垂绝缘子串的将线夹穿好临时固定，用升降车将人员送到一端，把跳线压好的一端用螺栓临时固定好，移动升降工作车送人员到悬垂绝缘子串位置，将线夹连上悬垂绝缘子串，再移动吊臂到另一端，进行画印，画好后放下进行压接，注意减去压伸量。
三、电缆工程施工作业指导书1、电缆辅助设施安装♦作业准备和条件•安装前必须准备好所需工具和辅材。
•电缆支架安装前应仔细对图纸进行审查、核对、看电缆支架的规格、层数是否满足要求；电缆的走向是否合理，是否有交叉现象。
若有上述现象，则需提出设计修改。
•电缆支架在安装前，根据设计图纸及具体的实际情况，编制出详细的《电缆支架安装程序》，绘制桥架安装二次设计图，应明确规定每段电缆支架安装的先后顺序及具体走向布置。
•由专业技术人员对施工人员按照作业指导书进行交底，重点讲述施工方法和每项工作必须达到的质量标准。
•安装区域内土建施工完，照明安装好。
•所有桥支架安装位置的埋件齐全，符合设计和安装需要。
2、电缆支架安装♦电缆支架制作：•根据设计图纸在加工平台上制作出电缆支架模子，其焊接固定以固定牢固为原则，支架的组合利用已加工固定好的模子进行。
•利用模子进行支架组合时，要求支架的各部分与模子的相应部分接触紧密、各接触面间不允许有缝隙。
•在焊接时，为防止支架变形，先对所有焊缝进行点焊，待所有焊缝点焊完成后再进行满焊。
电缆支架组合焊接完成后，须对支架尺寸进行复查：要求支架各面平直无变形，横撑间距误差小于2mm。
•当组合焊接后的支架无法满足上述要求时，须对支架进行校正，使其满足上述要求。
•加工好的支架均匀地刷红丹漆，油漆刷完后不能有纹路和泪痕等现象，等油漆不粘手时，再刷一道银粉漆即可。
