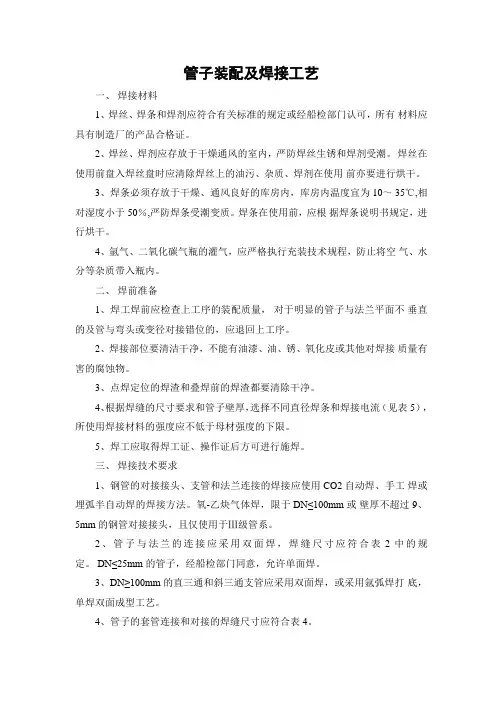

管子装配及焊接工艺一、焊接材料1、焊丝、焊条和焊剂应符合有关标准的规定或经船检部门认可，所有材料应具有制造厂的产品合格证。
2、焊丝、焊剂应存放于干燥通风的室内，严防焊丝生锈和焊剂受潮。
焊丝在使用前盘入焊丝盘时应清除焊丝上的油污、杂质、焊剂在使用前亦要进行烘干。
3、焊条必须存放于干燥、通风良好的库房内，库房内温度宜为 10～ 35℃,相对湿度小于 50％,严防焊条受潮变质。
焊条在使用前，应根据焊条说明书规定，进行烘干。
4、氩气、二氧化碳气瓶的灌气，应严格执行充装技术规程，防止将空气、水分等杂质带入瓶内。
二、焊前准备1、焊工焊前应检查上工序的装配质量，对于明显的管子与法兰平面不垂直的及管与弯头或变径对接错位的，应退回上工序。
2、焊接部位要清洁干净，不能有油漆、油、锈、氧化皮或其他对焊接质量有害的腐蚀物。
3、点焊定位的焊渣和叠焊前的焊渣都要清除干净。
4、根据焊缝的尺寸要求和管子壁厚，选择不同直径焊条和焊接电流（见表 5），所使用焊接材料的强度应不低于母材强度的下限。
5、焊工应取得焊工证、操作证后方可进行施焊。
三、焊接技术要求1、钢管的对接接头、支管和法兰连接的焊接应使用 CO2 自动焊、手工焊或埋弧半自动焊的焊接方法。
氧-乙炔气体焊，限于DN≤100mm或壁厚不超过 9、5mm 的钢管对接接头，且仅使用于Ⅲ级管系。
2、管子与法兰的连接应采用双面焊，焊缝尺寸应符合表 2 中的规定。
DN≤25mm的管子，经船检部门同意，允许单面焊。
3、DN≥100mm的直三通和斜三通支管应采用双面焊，或采用氩弧焊打底，单焊双面成型工艺。
4、管子的套管连接和对接的焊缝尺寸应符合表 4。
5、滑油、燃油、液压系统及对清洁要求较高系统的管子焊接或支管焊接时，单面焊应采用气体保护焊作为封底焊；双面焊则内圈焊缝须磨光。
6、在低温环境中焊接要求A）一般碳素钢管焊接（含碳量 0、23%以下），其环境温度不能低于 -20℃；B）合金钢管在低温区焊接时，应将工件进行预热，其预热温度和相应材料钢板预热温度相同；C）管件应尽可能在车间焊接，避免受到雨、雪或强风的影响。
液压配管工艺指导书一、适用范围本标准适用于产品的液压管路的装配工艺以及检验方法，也可作为培训教材使用。
二、材料、工具准备1.材料准备液压管路分两种：硬管和软管。
硬管又分普通镀锌无缝钢管和不锈钢无缝钢管。
软管为定制管，可以从供应商处选择型号直接购买后装配。
硬管与高压接头之间需要功能螺母来连接。
功能螺母与硬管搭配使用，依据管路的规格型号选择合适的功能螺母。
常用的螺母分6L、10L、15L等型号。
2.工具准备液压配管所使用的工具分为标准工具和非标准工具两种。
标准工具可直接从市场购买，非标准工具需要自制。
液压配管前，应提前准备好所需要的各种工具。
工具的名称、用途、类别等信息汇总如下：三、硬配管工艺1.备管的准备依据图纸以及现场允许的空间，合理确定钢管的折弯半径。
折弯管端直段的最小长度H以及钢管的最小长度要求见图1图1：钢管的尺寸控制2.锯管锯管使用的工具是弓形锯和锯条。
不可使用割管器，因为割管器会造成切口坡形，影响密封性能。
图2：不允许使用割管器锯管前应用卷尺测量需要的长度，用记号笔划线做好标记。
钢管的实际长度与理论设计长度的误差应控制在±2mm。
锯管时，必须使用锯管导向器，这样既可保证锯管时钢管不会抖动，切口平整，又可保证钢管的断面垂直度要求（不垂直度应小于30′）。
图3：使用锯管导向器锯管图4：使用直角尺检验断面垂直度3.磨平断面、去毛刺钢管锯断后，不能立即使用，需做进一步的处理。
处理包括将断面处打磨平整，去除毛刺。
所使用的工具是平面锉刀以及铰刀。
如图5所示。
另外，为了方便接头的安装，钢管的断面内外壁要有一定的倒角，但是倒角应小于0.2X45°。
图5：磨平断面、去毛刺4.钢管折弯钢管为了装配以及走向的需要，有时需要折弯成一定的角度。
由于钢管为中空，壁较薄，折弯时容易出现钢管失圆现象。
因此在钢管折弯过程中，必须使用弯管器(见图6)。
弯管器凹槽的型号规格必须与钢管的外径规格相匹配，否则钢管外壁容易产生划痕或管壁变形。
置一般应超过与其垂直的模具中心。
超过此值根据试验来决定，下面为推荐经验公式：5.2.4.2由于冷弯而硬化的铜和铜合金管，在制造完工后进行液压试验前应进行适当的热处理，以消除应力。
5.2.4.3有缝钢管弯制时，为防止引起管子裂开，焊缝尽可能安排在因弯曲而引起的变形最小的方位上，即此焊缝应在正上方。
5.2.5 管子的热弯5.2.5.1管子的热弯可以在中频弯管机、火焰弯管机上弯，亦可以灌砂加热弯制。
但有缝钢管不可用热弯，20#无缝钢管不宜热弯。
在加热弯制时，应防止管材的过烧现象。
灌砂热弯可采用河砂或石英砂（钢管用石英砂、铜管用河砂），砂粒应均匀，其直径一般为2~3mm；应保证砂粒干燥清洁，不允许含有水、油及油污。
新砂使用前应在150~500℃温度下进行干燥，然后保存在室内干燥的柜中，使用中如发现砂子潮湿，应再次干燥。
灌砂时可采用抖动或木锤敲击方法装填结实。
然后用干燥的木塞堵住管口。
5.2.6.5外径大于120mm的碳钢蒸汽管及所有合金钢管弯曲后应进行热处理。
碳钢和碳锰钢管冷弯后的热处理，应缓慢加热到580~620℃保温一小时，空冷到常温，合金钢管的热处理根据其成分来决定，并按专用工艺进行。
5.2.6.6管子弯好后应检查尺寸，各段长度、总长误差为±3mm，各弯角误差为±0.5度。
管子标识后，堆放在指定托盘。
5.2.7 校管5.2.7.1首先检查管子和法兰的材料、规格，保证其满足系统和图样的要求，核实零件图上的管子形状和尺寸；对于留有工艺余量的弯管,校法兰前应切除余量，切割方法符合5.1.3要求。
5.2.7.2法兰与管子安装的偏角误差为：DN＜150，θ≤30＇DN≥150，θ≤20＇5.2.7.3法兰面变形△S为：DN＜200，△S≤1.0mm200≤DN＜450，△S≤2.0mm5.2.7.4管子的挠度d为：DN≥40，d≤（1.5/1000）LL为总长5.2.7.5零件图中有支管的管子要用马鞍切割机开孔及割马鞍头，特殊马鞍，开孔后应手工修整，氧气渣和毛刺必须清除干净磨光成马鞍型，使之与总管外圆很好地吻合，在支管直径很小的情况下，总管开孔可由钻床钻孔，支管不允许插入总管中。
装配式建筑施工中的管道与设备安装工艺随着现代建筑技术的不断发展，装配式建筑施工方式越来越受到关注。
在装配式建筑施工中，管道与设备的安装工艺起着至关重要的作用。
本文将就装配式建筑施工中的管道与设备安装工艺进行详细探讨，并介绍一些常用的方法和注意事项。
一、管道安装工艺1. 前期准备在进行管道安装前，需要对施工现场进行认真查看和准备，包括确定管道走向、测量标高尺寸、清理施工区域等。
同时还需要规划好材料运输和加工场所，并提前准备好所需的材料和专用工具。
2. 拼接和固定拼接是指将不同长度的管材通过接头连接在一起。
在进行拼接时，需要确保两端平齐、无缺口，并采用适当的焊接或螺纹连接方式。
固定则是指将管道固定在墙体或地面上，通常采用支架、夹具或吊挂等方式进行。
固定点位置应合理选择，并注意防止腐蚀和振动。
3. 检测和测试在管道安装完成后，需要进行检测和测试以确保其质量和安全性。
常用的方法包括静压测试、泄漏检测、通水试验等。
同时还要进行系统的调试，保证管道正常运行并具有良好的工作效果。
二、设备安装工艺1. 运输与解体在装配式建筑施工中，设备往往需要从工厂运到施工现场。
因此，在设备安装之前，首先需要保证设备的顺利运输，并确保其安全性。
对于大型设备，可能需要进行拆解才能方便运输。
在解体过程中，应注意防止损坏或丢失关键部件，并制定合理的解体方案。
2. 安装与连接设备安装时，一般需按照设计图纸进行布置，并根据实际情况确定相关参数。
如机械设备的固定方式、电气设备的接线等。
同时还需注意设备之间的连接方式，包括气密连接、液密连接等。
为了保证连接处的质量和可靠性，一般会采用专用密封材料或紧固件。
3. 调试与验收当设备安装完成后，需要进行系统的调试和功能测试。
在调试过程中，应确保设备运行稳定、无异常声响，并具备正常的工作效果。
同时还需进行相应的安全性能测试，以便进一步验证设备是否符合相关标准和要求。
最终，在所有工作完成后，可以进行验收并出具相关报告。
