装配工艺规程设计流程装配工艺规程设计是指根据产品的特点和要求，对装配工艺进行细致的规划和设计。
它的目的是为了确保产品的装配质量和效率，并提供操作指导和问题解决方法。
下面是装配工艺规程设计的一般流程：1. 产品分析：对待装配的产品进行全面的分析，包括产品结构、功能和性能要求。
通过了解产品的特点和需求，为后续的工艺设计提供基础。
2. 工艺流程设计：根据产品的结构和功能要求，设计出详细的装配工艺流程。
将产品分解为若干装配单元或零部件，确定每个装配单元或零部件的装配顺序和方法。
可以使用流程图、文字描述或其他方式表达工艺流程。
3. 工艺参数确定：根据产品材料、尺寸、性能等要求，确定每个装配单元或零部件的工艺参数，包括装配工具、设备、工艺文件和检验方法。
确保装配过程中的每个环节都能满足产品质量要求。
4. 工装设计：根据装配工艺流程和参数，设计相应的工装和夹具。
工装和夹具的设计要考虑到产品的特点和装配过程中的工艺需求，提高装配效率和质量。
5. 装配工艺文件编制：根据工艺流程和参数，编制相应的装配工艺文件，包括装配指导书、作业指导书、故障排除手册等。
工艺文件要简明清晰，易于操作和理解。
6. 工艺验证：对设计好的装配工艺进行验证，以确保其可操作性和有效性。
可以通过样品试装、装配实践和质量评估等方式进行验证。
根据验证结果，及时进行修正和改进。
7. 工艺培训：对装配工艺的操作人员进行培训，使其熟悉工艺流程和要求。
培训内容可以包括工艺文件解读、装配操作技巧、问题解决方法等。
8. 工艺改进：根据装配过程中的实际情况和反馈信息，不断改进装配工艺。
通过经验总结和问题解决，提高装配效率和质量。
装配工艺规程设计是一个循序渐进的过程，需要综合考虑产品特点、工艺要求和实际情况。
在设计过程中，要与相关部门和人员充分沟通和协作，确保装配工艺规程能够达到预期的效果。
同时，还要密切关注技术发展和创新，不断提升装配工艺的水平和能力。
9. 工艺优化：在装配工艺规程设计完成后，还可以进行工艺优化的工作。

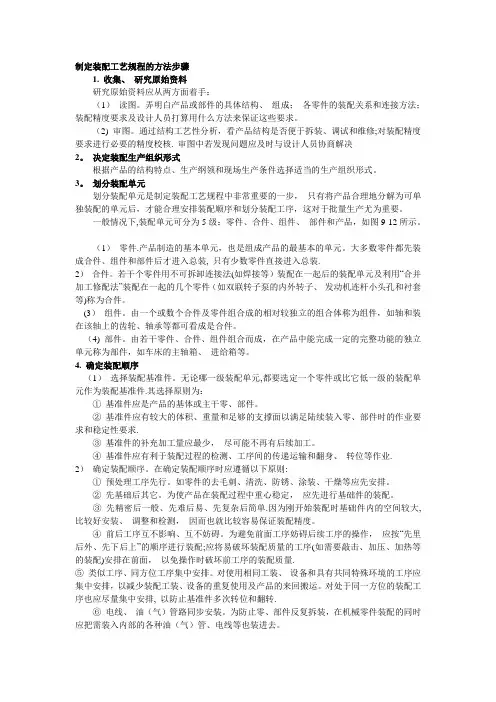

制定装配工艺规程的方法步骤1. 收集、研究原始资料研究原始资料应从两方面着手：（1）读图。
弄明白产品或部件的具体结构、组成；各零件的装配关系和连接方法；装配精度要求及设计人员打算用什么方法来保证这些要求。
（2) 审图。
通过结构工艺性分析，看产品结构是否便于拆装、调试和维修;对装配精度要求进行必要的精度校核. 审图中若发现问题应及时与设计人员协商解决2。
决定装配生产组织形式根据产品的结构特点、生产纲领和现场生产条件选择适当的生产组织形式。
3。
划分装配单元划分装配单元是制定装配工艺规程中非常重要的一步，只有将产品合理地分解为可单独装配的单元后，才能合理安排装配顺序和划分装配工序，这对于批量生产尤为重要。
一般情况下,装配单元可分为5级：零件、合件、组件、部件和产品，如图9-12所示。
（1）零件.产品制造的基本单元，也是组成产品的最基本的单元。
大多数零件都先装成合件、组件和部件后才进入总装, 只有少数零件直接进入总装.2）合件。
若干个零件用不可拆卸连接法(如焊接等）装配在一起后的装配单元及利用“合并加工修配法”装配在一起的几个零件（如双联转子泵的内外转子、发动机连杆小头孔和衬套等)称为合件。
(3）组件。
由一个或数个合件及零件组合成的相对较独立的组合体称为组件，如轴和装在该轴上的齿轮、轴承等都可看成是合件。
（4) 部件。
由若干零件、合件、组件组合而成，在产品中能完成一定的完整功能的独立单元称为部件，如车床的主轴箱、进给箱等。
4. 确定装配顺序（1）选择装配基准件。
无论哪一级装配单元,都要选定一个零件或比它低一级的装配单元作为装配基准件.其选择原则为：①基准件应是产品的基体或主干零、部件。
②基准件应有较大的体积、重量和足够的支撑面以满足陆续装入零、部件时的作业要求和稳定性要求.③基准件的补充加工量应最少，尽可能不再有后续加工。
④基准件应有利于装配过程的检测、工序间的传递运输和翻身、转位等作业.2）确定装配顺序。

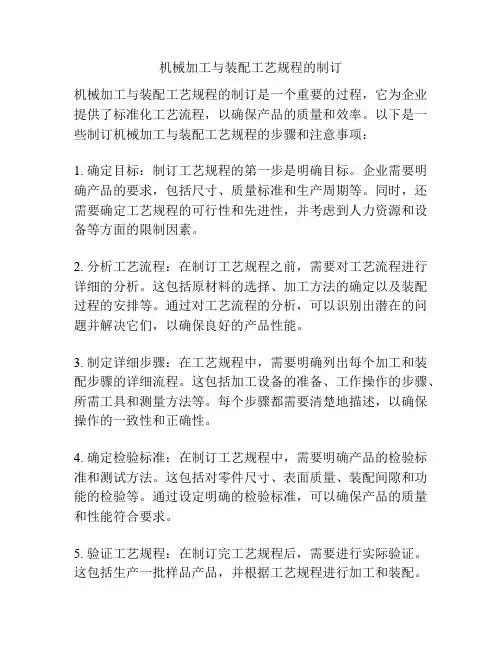

机械加工与装配工艺规程的制订机械加工与装配工艺规程的制订是一个重要的过程，它为企业提供了标准化工艺流程，以确保产品的质量和效率。
以下是一些制订机械加工与装配工艺规程的步骤和注意事项：1. 确定目标：制订工艺规程的第一步是明确目标。
企业需要明确产品的要求，包括尺寸、质量标准和生产周期等。
同时，还需要确定工艺规程的可行性和先进性，并考虑到人力资源和设备等方面的限制因素。
2. 分析工艺流程：在制订工艺规程之前，需要对工艺流程进行详细的分析。
这包括原材料的选择、加工方法的确定以及装配过程的安排等。
通过对工艺流程的分析，可以识别出潜在的问题并解决它们，以确保良好的产品性能。
3. 制定详细步骤：在工艺规程中，需要明确列出每个加工和装配步骤的详细流程。
这包括加工设备的准备、工作操作的步骤、所需工具和测量方法等。
每个步骤都需要清楚地描述，以确保操作的一致性和正确性。
4. 确定检验标准：在制订工艺规程中，需要明确产品的检验标准和测试方法。
这包括对零件尺寸、表面质量、装配间隙和功能的检验等。
通过设定明确的检验标准，可以确保产品的质量和性能符合要求。
5. 验证工艺规程：在制订完工艺规程后，需要进行实际验证。
这包括生产一批样品产品，并根据工艺规程进行加工和装配。
通过验证工艺规程，可以确保其的可靠性和可行性，以及减少后续生产中的问题和调整。
在制订机械加工与装配工艺规程时，还需要注意以下几点：1. 注重整体流程：工艺规程应考虑产品加工流程的整体性，确保各个环节之间的衔接和协调。
这样可以避免多余的操作和资源浪费。
2. 考虑工艺的稳定性：在制订工艺规程时，应考虑到工艺的稳定性和可重复性。
这包括材料的供应可靠性、设备的稳定性以及操作人员的技能水平等。
3. 不断改进：工艺规程是一个不断演进的过程，随着技术的发展和生产需求的变化，需要不断改进和更新工艺规程。
企业应建立良好的反馈机制，以及时修订工艺规程。
制订机械加工与装配工艺规程是一个复杂而重要的过程。
整机装配工艺设计规范流程1.项目准备阶段：在整机装配工艺设计之前，需要进行项目准备，包括项目目标、工艺设计的要求和约束等的明确。
2.整机设计与工装设计：在整机装配工艺设计之前，需要完成整机的设计和工装设计。
整机设计包括整机的构造、尺寸、功能等方面的设计。
工装设计是为了提高装配的效率，减轻工人的劳动强度，在装配过程中提供必要的辅助设备和工艺。
3.工艺流程设计：根据整机的设计和工装设计，制定整机装配工艺的流程。
工艺流程要从整体上考虑装配的合理性、工艺的合理性和质量的保证，合理安排各个工序的先后顺序。
4.工序分解：将整机装配过程分解成一系列可以操作的工序。
每个工序包括一系列的操作步骤和所需工装设备。
在工序分解的过程中，需要考虑人机工程学原则，合理安排工人的工作动作，减少工作的复杂性和繁琐性。
5.工具设备准备：根据工艺流程和工序分解的结果，准备所需的工具设备。
确保工具设备的完好性和质量，并根据需要进行校准和维护。
6.操作规程编写：针对每个工序，编写详细的操作规程。
操作规程应包括所需的工装设备、操作步骤、注意事项和质量控制要求等。
7.工艺验证：进行工艺验证，验证工艺流程和操作规程的正确性和可行性。
可以通过模拟装配、实物装配和试运行等方式进行验证。
8.工艺优化：根据工艺验证结果，对工艺流程和操作规程进行优化。
优化的目标包括提高装配的效率、降低成本、增加质量和提高工人的工作环境等。
9.安全规范：制定安全规范，确保整机装配过程中的工作安全。
安全规范应包括工作环境、工艺设备和操作过程等方面的安全要求。
10.文件管理：建立装配工艺的文件管理系统，确保工艺设计文档和操作规程的及时更新和维护。
文件管理还包括文件的归档和备份，以及对历史文件的追溯和查阅。
整机装配工艺设计规范流程是一个复杂而重要的过程，需要对整机设计和工装设计进行充分的考虑和研究，并进行工艺流程的设计、工序分解、操作规程编写等一系列工作。
通过严格按照规范流程进行装配，可以提高装配效率、确保质量和保证工人的安全。
装配工艺规程
1、根据装配图纸和技术参数，按照装配过程进行装配。
2、检查零件，检查各种尺寸和质量，确保每一件零件符合图纸要求。
3、根据装配图纸，组装零件，按要求安装好所有螺栓、螺母、垫圈
等所有连接件。
4、按技术要求使用有机物清洁装配零件。
5、完成装配后，按装配图纸要求检查每一个零部件，确保不存在明
显的质量问题，并做好调试工作。
6、检查组装件是否完好，测量尺寸，使用游标卡尺和尺规进行检查，要求严格按照装配图上的尺寸进行检查。
7、确认装配完成后，进行性能检查，检查产品是否能正常工作。
8、完成性能检测后，做好报表，并保存资料，归类至相关资料文件
目录。
9、检查工作环境是否达到安全标准，若不达标，组织改善和检查，
确保安全。
自动装配工艺规程制定自动装配工艺规程是一份非常重要的文件，它有助于确保自动装配过程的顺利进行并提高生产效率。
下面是一份自动装配工艺规程的制定步骤：1. 确定目标：在开始制定自动装配工艺规程之前，我们需要明确自动装配的目标是什么。
这包括确定产品的装配要求、预期产量和质量标准等。
2. 分析产品设计：分析产品设计是制定自动装配工艺规程的重要一步。
我们需要仔细研究产品的设计图纸，了解产品的結構和组成，以及装配过程中可能涉及的工艺难点。
3. 设定装配顺序：基于产品设计，我们需要确定装配的先后顺序。
这包括确定组装的顺序、各个组件的装配点和装配方式等。
需要注意的是，在确定装配顺序时，应考虑到组件之间的相互作用和装配的合理性。
4. 设计检测和测试流程：为了确保装配产品的质量，我们需要确定适当的检测和测试流程。
这包括确定什么时候进行质量检验以及使用什么方法进行检验，如视觉检测、尺寸测量和功能性测试等。
5. 确定装配工具和设备：选择合适的工具和设备对于自动装配工艺的有效实施至关重要。
我们需要确定适合自动装配的工具和设备，并确保它们的质量和性能能够满足装配要求。
6. 制定操作操作指导书：操作指导书是自动装配过程中的重要参考文件。
我们需要编写详细的操作指导书，以确保每个装配操作都能够准确执行。
操作指导书应包含装配过程的详细步骤、注意事项以及可能出现的问题和解决方法。
7. 培训和测试：制定自动装配工艺规程后，我们需要对装配人员进行培训，并进行测试以确保他们能够熟练地执行所制定的工艺规程。
8. 定期评估和改进：自动装配工艺规程应定期进行评估和改进。
我们需要根据实际生产情况和质量反馈，对工艺规程进行调整和改进，以提高装配的效率和质量。
通过遵守自动装配工艺规程，我们可以确保装配过程的正常运行，并提高产品的质量和生产效率。
制定自动装配工艺规程需要充分考虑产品设计、装配顺序、检测流程、工具设备、操作指导书以及培训和改进等方面的内容。
