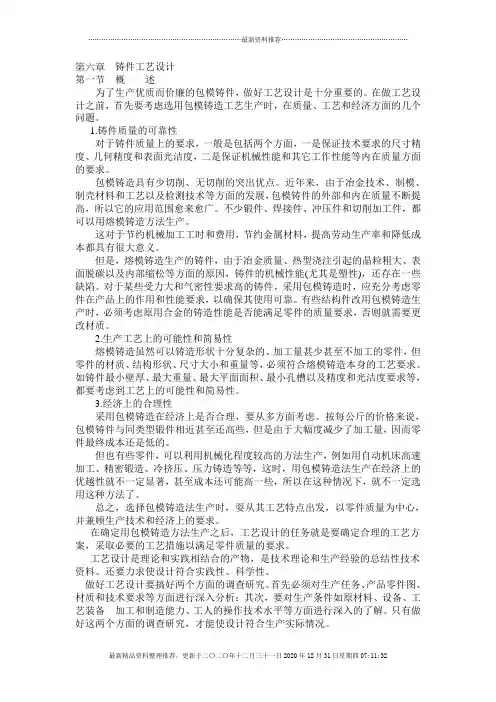

最新精品资料整理推荐，更新于二〇二〇年十二月三十一日2020年12月31日星期四07:11:32 第六章 铸件工艺设计
第一节 概 述
为了生产优质而价廉的包模铸件，做好工艺设计是十分重要的。在做工艺设计之前，首先要考虑选用包模铸造工艺生产时，在质量、工艺和经济方面的几个问题。
1.铸件质量的可靠性
对于铸件质量上的要求，一般是包括两个方面，一是保证技术要求的尺寸精度、几何精度和表面光洁度，二是保证机械性能和其它工作性能等内在质量方面的要求。
包模铸造具有少切削、无切削的突出优点。近年来，由于冶金技术、制模、制壳材料和工艺以及检测技术等方面的发展，包模铸件的外部和内在质量不断提高，所以它的应用范围愈来愈广。不少锻件、焊接件、冲压件和切削加工件，都可以用熔模铸造方法生产。
这对于节约机械加工工时和费用，节约金属材料，提高劳动生产率和降低成本都具有很大意义。
但是，熔模铸造生产的铸件，由于冶金质量、热型浇注引起的晶粒粗大、表面脱碳以及内部缩松等方面的原因，铸件的机械性能(尤其是塑性)，还存在一些缺陷。对于某些受力大和气密性要求高的铸件，采用包模铸造时，应充分考虑零件在产品上的作用和性能要求，以确保其使用可靠。有些结构件改用包模铸造生产时，必须考虑原用合金的铸造性能是否能满足零件的质量要求，否则就需要更改材质。
2.生产工艺上的可能性和简易性
熔模铸造虽然可以铸造形状十分复杂的、加工量甚少甚至不加工的零件，但零件的材质、结构形状、尺寸大小和重量等，必须符合熔模铸造本身的工艺要求。如铸件最小壁厚、最大重量、最大平面面积、最小孔槽以及精度和光洁度要求等，都要考虑到工艺上的可能性和简易性。
3.经济上的合理性
采用包模铸造在经济上是否合理，要从多方面考虑。按每公斤的价格来说，包模铸件与同类型锻件相近甚至还高些，但是由于大幅度减少了加工量，因而零件最终成本还是低的。

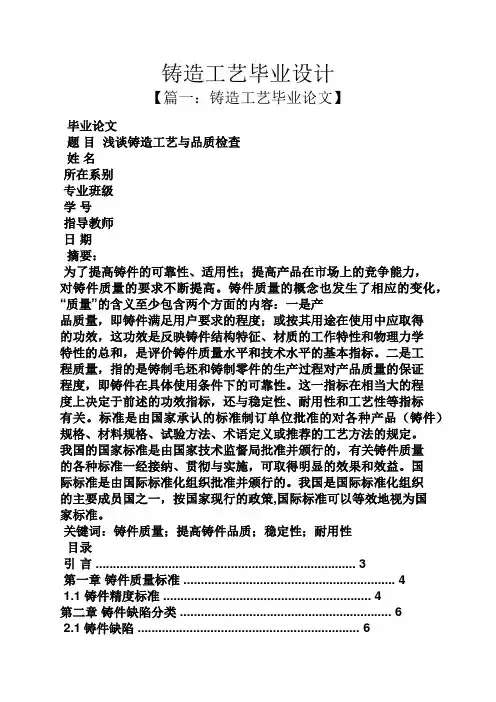

铸造工艺毕业设计
【篇一：铸造工艺毕业论文】
毕业论文
题 目 浅谈铸造工艺与品质检查
姓 名
所在系别
专业班级
学 号
指导教师
日 期
摘要：
为了提高铸件的可靠性、适用性；提高产品在市场上的竞争能力，对铸件质量的要求不断提高。铸件质量的概念也发生了相应的变化，“质量”的含义至少包含两个方面的内容：一是产
品质量，即铸件满足用户要求的程度；或按其用途在使用中应取得的功效，这功效是反映铸件结构特征、材质的工作特性和物理力学特性的总和，是评价铸件质量水平和技术水平的基本指标。二是工程质量，指的是铸制毛坯和铸制零件的生产过程对产品质量的保证程度，即铸件在具体使用条件下的可靠性。这一指标在相当大的程度上决定于前述的功效指标，还与稳定性、耐用性和工艺性等指标有关。标准是由国家承认的标准制订单位批准的对各种产品（铸件）规格、材料规格、试验方法、术语定义或推荐的工艺方法的规定。我国的国家标准是由国家技术监督局批准并颁行的，有关铸件质量的各种标准一经接纳、贯彻与实施，可取得明显的效果和效益。国际标准是由国际标准化组织批准并颁行的。我国是国际标准化组织的主要成员国之一，按国家现行的政策,国际标准可以等效地视为国家标准。
关键词：铸件质量；提高铸件品质；稳定性；耐用性
目录
引 言 ........................................................................... 3
第一章 铸件质量标准 ............................................................. 4
1.1 铸件精度标准 ............................................................ 4
第二章 铸件缺陷分类 ............................................................. 6
1 拨叉铸造工艺设计说明书
一、工艺分析
1、审阅零件图
查看零件图的具体尺寸与图纸绘制是否正确。
零件名称: 拨叉
工艺方法：铸造
零件材料：HT200
零件重量：2.5kg
毛坯重量：2.85kg
生产批量: 100件/年，为小批量生产
2、零件的技术要求
零件在铸造方面的技术要求：未注圆角为R5-R10；
倒顿锐边；
铸件应进行时效处理；
在铸造时不允许有气孔、砂眼、缩孔、缩松和夹杂等缺陷。
3、选材的合理性
拨叉选用的材料是HT200，为灰铸铁。灰铸铁铸件的壁厚不应太薄，边角处应适当加厚，防止出现白口组织使该处既硬又难于加工。此零件用于支承，只要求能够承受抗压即可，又是中等静载，选择材料HT200可以满足要求。
4、确定毛坯的具体生产方法
根据以上信息可知,由于零件属小批量生产，形状比较简单、壁厚比较均匀，且该材料为灰铸铁，所以确定毛坯的生产方法为砂型铸造。
5、审查铸件的结构工艺性
铸件轮廓尺寸为325*140*130，查表得砂型铸造的最小壁厚为6mm。铸件质量为2.85kg，材料为HT200，查表得砂型铸造铸件的临界壁厚为18mm。壁厚越大，圆角尺寸也相应增大。
2 二、工艺方案的确定
点击软件中铸造工艺设计→铸造工艺方案的确定→点击最右边的下拉菜单可查询如下内容。
1、铸造方法的选择
由于拨叉的年产量为100件，属小批量生产，且零件结构简单，所以毛坯的生产方法选择砂型铸造，砂型种类选择湿型。
2、造型、造芯方法的选择
选择造型方法为手工造型，造芯方法为手工刮板造芯。
3、浇注位置的确定
拨叉是小型零件，且结构简单，确定浇注位置为其上表面，此位置便于充型、起模和下芯。
4、分型面的确定
拨叉表面结构简单，确定分型面为其上表面，以便于起模、下芯和检验。
5、砂箱中铸件数目的确定
选择"铸件质量"小于5 kg，点击查询，对应的"砂箱尺寸"为"≤400mm"，"最小吃砂量"分别为"a=20mm，b=30mm，c=40mm，d或e=30mm，f=30mm，g=20mm"。铸件本身的尺寸为325*140*130mm，因此在"400mm"的砂箱中只能放置二个铸件（如图所示）（注：砂箱尺寸=（A+B）/2， A、B分别为砂箱内框长宽及宽度 ）。
1 目录
1绪言················································
2铸造工艺设计···············
2.1铸件结构的铸造工艺性·········
2. 2铸造工艺方案的确定·················
2.3参数的选择工艺
2. 4砂芯设计
2. 5浇注系统设计·············
3铸造的工艺装备设计······
3. 1模样设计·······
3. 2模底板的设计·······················
3. 3模样在模底板上的装配············
4结束语·······
参考文献
1 1绪言
我本次课程设计的任务是对灰铸铁支承座进行铸造工艺及工装设计。
灰铸铁具有良好的铸造性能良好的减振性、良好的耐磨性能良好的切削加工性能、低的缺口敏感性。灰铸铁的抗拉强度、塑性和韧性远低于钢，力学性能较差，但抗压强度与钢相当。
铸造是指将液态合金注入铸型中使其冷却、凝固，并进行后处理，最终成为金属制品的一种生产方法。铸件的生产过程，也就是从零件图开始，一直到铸件成品检验合格入库为止，要经过很多道工序，铸件的生产过程称为铸造生产工艺过程。
本次设计采用砂型铸造，其最大优点就是生产成本低，为机械制造行业中广泛应用的毛坯生产工艺方法。在砂型铸造的过程中，考虑到铸件的结构，生产条件以及加工批量等因素，要对铸件工艺的设计作全面分析，为避免铸件的缺陷，我们要根据标准选择合理的工艺设计方法。
由于每个铸件的生产任务和要求不同，生产条件不同，因此铸造工艺及工装设计的内容也不同。一般情况下，铸造工艺设计包括以下几种技术文件:铸造工艺图，铸造工艺卡，铸型装配图，铸件图，模样图，‘芯盒图，砂箱图，模板图。
铸造工艺及工装设计的过程如下:
(1)对零件图纸进行审查和进行铸造工艺性分析
(2)选择铸造方法，确定铸造工艺方法
(3)绘制铸造工艺图
