折页机说明书

纸品行业折纸机使用说明书使用说明书一、产品介绍折纸机是一种专业纸品行业设备，主要用于将纸张按照需要的方式折叠成特定形状。

本产品采用先进的技术和高品质的材料制造而成，具有操作简便、效率高、折叠质量高等优点。

二、安全注意事项1. 在使用折纸机前，请确保电源已经安全接地，以防止电器漏电的风险。

2. 操作折纸机时，请确保双手干燥，以防止电器触电的危险。

3. 在清洁和维护折纸机时，务必先将电源切断，并等待机器完全停止运转后再开展工作。

4. 使用时，请勿将手指或其他物品伸入机器内部，以免发生意外伤害。

5. 如果发现任何异常情况或机器故障，请立即停止使用并联系专业维修人员处理。

三、操作步骤1. 准备工作：将折纸机放置在平稳的台面上，确保周围没有杂物影响操作。

2. 打开电源：插上电源线，确保电源开关处于“关”状态。

3. 调整折叠方式：根据所需折叠的纸张形状，选择相应的折叠方式，并用调节杆将模具定位到相应位置。

4. 准备纸张：将需要折叠的纸张按照规定大小和形状切割好，并堆放在指定位置。

5. 开始折叠：按下电源开关，折纸机将会自动开始折叠工作。

请注意不要将手指靠近折叠部位。

6. 检查折叠质量：确认折叠完成后，取出折叠好的纸张，并仔细检查折叠线是否牢固。

四、保养与维护1. 每次使用后，都应将折纸机清洁干净，确保没有纸屑残留在机器内部。

可以使用干净的软布擦拭机器表面，并用吹风机将灰尘吹净。

2. 定期检查折纸机各部位的零件是否完好，若发现损坏或松动的零部件，应立即更换或修理。

3. 注意保持折纸机的正常工作温度，过高或过低的温度都可能影响机器的正常运行。

4. 如果长时间不使用折纸机，建议将电源线拔出，并将机器放置在干燥通风的地方，以避免雨水或灰尘的侵入。

五、故障排除在使用折纸机的过程中，可能会出现一些故障或异常情况，下面列举了一些常见的故障及解决方法：1. 电源无法启动：检查电源插座是否通电，电源线是否连接正常。

2. 折叠质量差：检查模具是否有松动或磨损，确认纸张是否符合折叠要求。

海德堡·设备专业印刷生产斯塔尔折页机(Stahlfolder)BH/CH海德堡——为您带来丰厚回报的合作伙伴印刷企业获得成功的关键在于人员、流程、材料和设备之间是否能实现完美的无缝式衔接配合。

长期以来，海德堡一直是印刷企业最值得信赖的合作伙伴，为满足您——我们的客户提出的所有印刷需求，海德堡不断潜心研究，推出了方便用户操作的系统，可定制化的产品和创新型的服务，以便您能享受到最高的生产质量，更轻松快捷地控制复杂的印刷流程，并能及时纠错，帮助您更好地优化整个生产流程，而这一系列最终将化为一个结果，那即是：您只需点击一键即可轻松实现高效生产。

我们称其为“Simply Smart”，它将为您带来：可根据您的需求量身定制的智能而全面集成的产品组合，帮助您打造更简单而高效的生产流程。

h e id e lb e /cn/company05斯塔尔折页机(Stahlfolder) BH/CH 06自动化0815大显著优势10内部视图14直角折页单元16收纸装置18应用我们将为您提供：设备面向未来——通过把数码印刷和胶印技术相结合来优化印刷生产工艺。

海德堡的印刷设备产品线既包含最尖端的数码科技、极具竞争力的标准化设备，还囊括各种为生产力最大化以及所有可能的印刷应用所需的个性化特别配置的设备。

从印前、印刷直至印后——海德堡能够为商务印刷和包装印刷提供整个生产流程。

通过印通，所有海德堡设备得以顺畅连接配合并生成相应的生产数据：这对流程优化和透明化管理都非常重要。

您的质量标准不容妥协！ /cn/equipment服务海德堡全方位的服务平台，为您提供了更多时间关注核心业务。

海德堡专业的技术专家团队及高品质的原装零配件为您的稳定、高效生产保驾护航。

在通往优化及完善各领域高效生产的道路上，海德堡与您并肩同行。

海德堡毋庸置疑是您最值得信赖的合作伙伴。

/cn/service 材料海德堡优质的印刷材料搭配专业的技术使用手册，助您达到最佳的印刷效果。

“Ｓ”型防护罩选配最小平行折长度适用对轮转折页品、胶装３联或４联印刷品、带窗纸张、因实地印刷或过油使印品弯曲的纸张以及多孔纸张的不间断连续输纸。

控制电眼使纸张的输送和吸气时间准确无误，　大幅面纸张的长版活一定要配备尾部纸张分离器，极其适合于全开长版活件的输纸需求。

可进行产品目录的平行折页，　配备分切刀还可进行拼版折页。

以上选配选配＂Ｓ＂型防护罩触摸屏＂Ｓ＂型防护罩，及ＦＰＳＡ４选配＂Ｓ＂型防护罩ＦＡ－ＩＩ立式压纸收纸台选配ＰＰ捆扎机（热封）＂Ｓ＂型防护罩ＰＰ捆扎机（热封）采用２个吸风嘴和２个吸纸真空轮实现完美的全开纸输送。

三种方式的应用：①不停机预装纸　②平张装纸　③使用常规平张托盘选配选配选配双带捆扎机附加两个折页梳＂Ｓ＂型防护罩ＰＰ捆扎机（热封）ＳＨＯＥＩ自产捆扎机操作简单 易于使用适用于对Ｂ３纸张进行超小幅面的折页，如药品或化妆品说明书，这台７栅折页机可实现最小长度为２０ｍｍ的多重辊折或Ｚ字折。

它６０１２条码读取器选配的內三折后，　紧接着是直角压痕和单折页，　可对最小高度为４５ｍｍ成品进行压缩、堆放和计数分组。

传送带和施压辊使用双带方式快速准确地传输成品，不会发生卡纸或停顿现象。

它可与ＳＨＯＥＩ　ＳＭ系列（小型　／单元（Ｋ）门折单元页刀单元（１ＶＰ）反向双压纸收纸台摩擦传送带及搓纸轮从纸堆底部取纸，确保纸张稳定顺畅传输：普通机型翻转机型快速顺畅地输送纸张到各种设备（２页、　轮转折页，　商业表格书贴）连续循环式飞达纸堆是被捻开的，　纸张从上端传送板回转传送到下端传送板上，　以此实现不停机输纸操作。

在后端纸张分离器作用下，　无论实地印刷的纸张，　或弯曲的纸张都可平顺传输。

前端与侧边加速系统让对于３联或４联纸张、　轮转折页品、带窗纸张、　信封或其他小幅面纸张的传输更进行十字折页，可向将书贴重新折页为左侧或可与常规折页机配套适用于翻转十字作为一个独立的单元，它可方便地与主机在平行折页后，它会对折页品ＫＴ栅单元折页栅单元复合式压痕切边传输单元收纸台（Ａ４至Ａ１幅面）可转弯或前后连接使用。

小型折页机设计说明书小型折页机设计与研究摘要折页机是伴随现代印刷行业产生的现代印刷设备，现代印刷厂通常包含印前、印刷、印后三个加工工序，折页是印后加工的关键工序，其效率制约着印刷与印后环节的生产效率。

尽管由于包装印刷的兴起，在其他材质媒介上，如塑料，织物，皮革，金属表面等等也在兴起，但主要承载媒介仍旧为纸质，纸张依然占据绝对统治地位。

折页机作为书刊、报纸等纸类加工的主要印后设备之一，更加不可或缺。

近年来，国内外印刷行业处于快速发展阶段，企业和个人对印刷产品的实时性和个性化的要求愈来愈高，伴随印后折页的小型折页机以其独有的特点开始得到企业和个人的青睐。

小型折页机在完成公文信函、商务信函、宣传页、产品说明书的大批量折叠时，不仅操作方便更能大大提高工作效率；同时由于小型折页机外形简洁、占用空间小，工作噪音很低，最大限度优化了员工工作环境。

伴随书刊印后加工工艺的多样化、页张折叠式样的复杂化，以及出版周期缩短、加工速度加快的新形势，市场对小型折页机的功能与使用又提出了新要求。

为满足用户的各类需求，各折页设备制造商仍在积极研发各种具有优异性能的折页机。

本设计则是针对小型折页机最重要的折页系统进行了降噪改进，以最优化工作环境。

关键字：折页机,小型 ,设计,折页系统DESIGN AND STUDY OF A SMALL FOLDING MACHINEABSTRACTFolding machine is a modern printing equipment designing and manufacturing with the modern printing industry. Modern printing factory usually contains pre-press, printing, post-press three processes. Folding is the key procedure for post-press. Its efficiency is restricting the printing and post-press production efficiency. Despite the rise of packaging printing, in other media, such as plastic, fabric, leather, metal surface and so on, but the main bearing medium is paper. Paper still occupy the dominant position absolutely. Folding machine is indispensable post-press equipment about processing of paper, such as books and newspapers. In recent years, domestic printing industry is in a stage of rapid development. Enterprise and individual put forward more high demands to real-time and personalized printing products. Small folding printed folding machine has been attracted enterprises and individuals with its unique characteristics. Small folding machine is convenient to complete the folding of correspondence letters, business letters, leaflets, brochures of Large quantities .It can greatly improve work efficiency also. At the same time, the small folding machine optimizes the working environment to the maximum degree because it is compact, occupies small space and has low working noise. With the complexity of finishing process, diversification of sheet folding style and new situation of shortening the period of publication and processing speed , the market puts forward new requirements for the small folding machine’s function and use. In order to meet the various needs of users, folding equipment manufacturers are still positive toresearch and development the folding machine of all kinds of excellent performance. This design is for the noise reduction of small folding machine by improving the folding system, so it can optimizes the working environment to the maximum degree.KEY WORDS: folding machine, small, design, folding system目录前言 (6)第1章绪论 (8)§1.1 国内外同类设计（或同类研究）的概况综述 (8)国外折页机的技术研究现状 (8)国内折页机的技术研究现状 (9)折页机的技术发展趋势 (10)§1.2 本文的研究目的及意义 (11)第2章折页机概述 (12)§2.1 折页机的分类及各自的原理、优缺点 (12)刀式折页机 (12)栅栏式折页机 (13)栅刀混合式折页机 (13)§2.2 小型折页机的工作原理及设计改进内容 (14)栅栏折页的工作原理 (14)设计改进内容 (15)第3章折页（传动）部分的设计及校核 (19)§3.1 转速与功率选择 (19)§3.2 传动系统的设计 (20)§3.3 附件及折页机说明 (31)结论 (34)参考文献 (35)致谢 (37)前言折页机是印刷装订的重要设备，从上个世纪五十年代发展至今，经历了一个漫长的发展过程。

折页机操作规程
《折页机操作规程》
一、操作前准备
1. 打开折页机的主电源开关，确保电源正常。

2. 检查折页机的工作台、刀片和送料器是否干净，无障碍物。

3. 安装好适当的折页刀和送料器。

4. 检查折页机的压力和速度设定，根据需要进行调整。

二、操作过程
1. 将待折页的纸张放置在折页机的工作台上，并调整好位置和方向。

2. 启动折页机，按照设定的速度和压力进行折页。

3. 当折页机自动完成折页后，将折好的纸张取出并进行堆叠。

三、注意事项
1. 在操作过程中，要保持手部干燥，避免纸张变形或卷曲。

2. 如果遇到故障或异常，应立即停止操作并进行检查和排除故障。

3. 定期对折页机进行清洁和维护，保持其正常工作状态。

四、操作结束
1. 关闭折页机的主电源开关，确保安全。

2. 清理工作台和设备，存放好折页刀和送料器。

3. 记录操作情况和折页机的工作参数，以备日后参考。

以上就是《折页机操作规程》，希望能够帮助您正确、安全地操作折页机，提高工作效率。

德信诚培训网

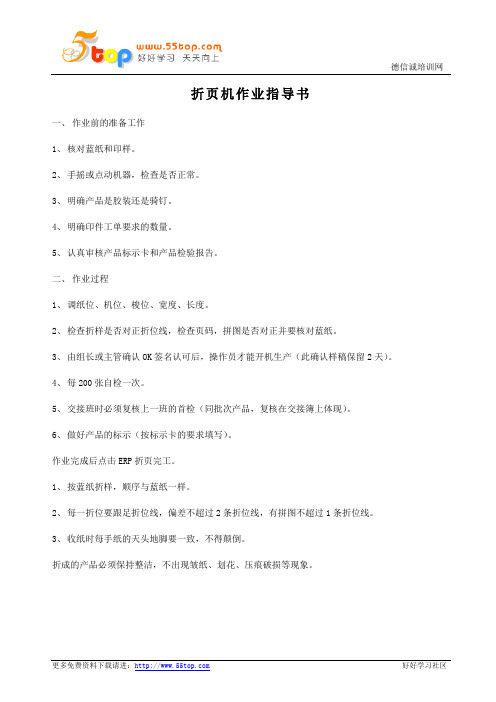

更多免费资料下载请进： 好好学习社区 折页机作业指导书
一、 作业前的准备工作
1、 核对蓝纸和印样。

2、 手摇或点动机器，检查是否正常。

3、 明确产品是胶装还是骑钉。

4、 明确印件工单要求的数量。

5、 认真审核产品标示卡和产品检验报告。

二、 作业过程
1、 调纸位、机位、梭位、宽度、长度。

2、 检查折样是否对正折位线，检查页码，拼图是否对正并要核对蓝纸。

3、 由组长或主管确认OK 签名认可后，操作员才能开机生产（此确认样稿保留2天）。

4、 每200张自检一次。

5、 交接班时必须复核上一班的首检（同批次产品，复核在交接簿上体现）。

6、 做好产品的标示（按标示卡的要求填写）。

作业完成后点击ERP 折页完工。

1、 按蓝纸折样，顺序与蓝纸一样。

2、 每一折位要跟足折位线，偏差不超过2条折位线，有拼图不超过1条折位线。

3、 收纸时每手纸的天头地脚要一致，不得颠倒。

折成的产品必须保持整洁，不出现皱纸、划花、压痕破损等现象。

小型折页机设计与研究摘要折页机是伴随现代印刷行业产生的现代印刷设备，现代印刷厂通常包含印前、印刷、印后三个加工工序，折页是印后加工的关键工序，其效率制约着印刷与印后环节的生产效率。

尽管由于包装印刷的兴起，在其他材质媒介上，如塑料，织物，皮革，金属表面等等也在兴起，但主要承载媒介仍旧为纸质，纸依然占据绝对统治地位。

折页机作为书刊、报纸等纸类加工的主要印后设备之一，更加不可或缺。

近年来，国外印刷行业处于快速发展阶段，企业和个人对印刷产品的实时性和个性化的要求愈来愈高，伴随印后折页的小型折页机以其独有的特点开始得到企业和个人的青睐。

小型折页机在完成公文信函、商务信函、宣传页、产品说明书的大批量折叠时，不仅操作方便更能大大提高工作效率；同时由于小型折页机外形简洁、占用空间小，工作噪音很低，最大限度优化了员工工作环境。

伴随书刊印后加工工艺的多样化、页折叠式样的复杂化，以及出版周期缩短、加工速度加快的新形势，市场对小型折页机的功能与使用又提出了新要求。

为满足用户的各类需求，各折页设备制造商仍在积极研发各种具有优异性能的折页机。

本设计则是针对小型折页机最重要的折页系统进行了降噪改进，以最优化工作环境。

关键字：折页机,小型 ,设计,折页系统DESIGN AND STUDY OF A SMALL FOLDING MACHINEABSTRACTFolding machine is a modern printing equipment designing and manufacturing with the modern printing industry. Modern printing factory usually contains pre-press, printing, post-press three processes. Folding is the key procedure for post-press. Its efficiency is restricting the printing and post-press production efficiency. Despite the rise of packaging printing, in other media, such as plastic, fabric, leather, metal surface and so on, but the main bearing medium is paper. Paper still occupy the dominant position absolutely. Folding machine is indispensable post-press equipment about processing of paper, such as books and newspapers. In recent years, domestic printing industry is in a stage of rapid development. Enterprise and individual put forward more high demands to real-time and personalized printing products. Small folding printed folding machine has been attracted enterprises and individuals with its unique characteristics. Small folding machine is convenient to complete the folding of correspondence letters, business letters, leaflets, brochures of Large quantities .It can greatly improve work efficiency also. At the same time, the small folding machine optimizes the working environment to the maximum degree because it is compact, occupies small space and has low working noise. With the complexity of finishing process, diversification of sheet folding style and new situation of shortening the period of publication and processing speed , the market puts forward new requirements for the small folding machine’s function and use. In order to meet the various needs of users, folding equipment manufacturers are still positive to research and development thefolding machine of all kinds of excellent performance. This design is for the noise reduction of small folding machine by improving the folding system, so it can optimizes the working environment to the maximum degree.KEY WORDS: folding machine, small, design, folding system目录前言 (6)第1章绪论 (8)§1.1 国外同类设计（或同类研究）的概况综述 (8)§1.1.1 国外折页机的技术研究现状 (8)§1.1.2 国折页机的技术研究现状 (9)§1.1.3 折页机的技术发展趋势 (10)§1.2 本文的研究目的及意义 (11)第2章折页机概述 (12)§2.1 折页机的分类及各自的原理、优缺点 (12)§2.1.1 刀式折页机 (12)§2.1.2 栅栏式折页机 (13)§2.1.3 栅刀混合式折页机 (13)§2.2 小型折页机的工作原理及设计改进容 (14)§2.2.1 栅栏折页的工作原理 (14)§2.2.2 设计改进容 (15)第3章折页（传动）部分的设计及校核 (19)§3.1 转速与功率选择 (19)§3.2 传动系统的设计 (20)§3.3 附件及折页机说明 (30)结论 (32)参考文献 (33)致 (34)前言折页机是印刷装订的重要设备，从上个世纪五十年代发展至今，经历了一个漫长的发展过程。

123·ZYH680混合式折页机使用说明书第一部分一、概述本机是单张纸堆式给纸,对开栅刀混合式折页机。

该机采用高性能分纸飞达头,3孔聚氨脂吸纸轮,配有纸堆高度自动控制系统和直接安装在折页辊、纵分轴上的高精度齿轮,使得折页机运行同步,噪音低.栅栏板具有摆动式纸张转向装置,操作方便。

该机采用栅栏折页时可进行四次平行折页,折页方式有平行折、风琴折、卷筒折;采用栅刀混合折页可进行三次垂直折页方向可按产品要求进行调整.该机还可按需要专门配置32开双联正折(或反折)功能.在折页过程中按需要进行打孔或压痕、分切等工序。

折页成品由收纸机输出,整机的传动采用可调速控制,适应各种纸张在折页过程中吸纸、输送的要求,该机运转速度快,操作方便,能满足各种幅面纸张的折。

页要求45ZYH680混合式折页机使用说明书三、运输、安装和装配机器从包装箱取出后，应将机器表面的包装物、防锈剂清除。

清除时，不应使用硬物铲刮，以免损坏机器。

折辊表面清洗使用汽油擦拭，不要使用其他溶剂。

可在机器横梁下面使用叉车，或借助吊车用强度足够的钢丝绳或尼龙绳分别将折页部分和输纸部分运至安装地点。

先把栅栏折页的第一组折辊和第一折刀的折辊用水平仪校准，然后把输纸机运至已校准好的折页机处，使两侧连接板与折页机组相对应，连接螺孔对齐，装上连接螺钉，但不拧紧，把水平仪放在横梁（3.1）和输纸导轨（3.2）处。

输纸导轨必须与折页机进纸导向板（3.3）位于同一平面,然后把输纸机与折页机用螺钉连接起来。

装上折页机连接的传动带（3.6），并调整带张紧力至合适程度。

安放纸堆台板（3.5）推进直至安全销锁住（3.4）。

3 2 1 5 466ZYH680混合式折页机使用说明书四、电气连接电气接线图参看电气部分资料，检查电源电压和频率应与机器的数据一致。

输纸机部分的电气连接由插头从折页机身孔中穿过，然后与总开关箱插座对应连接（4.1,4.2）。

压下总开关（4.3）,打开电气箱门(4.4),把来自电源配电板的电缆从侧面引到总开关箱内(4.5),在接线板的接线端子上L1，L2，L3，N和PE连接好电线，建议总电源采用三相四线漏电保护器，在投入使用前拧紧全部电气螺钉。

i3000/i3000C手持数据终端简易操作图示一、设备外观及常用按键介绍1、正面介绍开机：在关机状态下长按电源键直至出现系统启动界面。

关机：在开机状态下长按电源键直至出现关机提示，点击确认后关机。

关屏：设备在正常工作状态下轻按一下电源键或设置自动关屏时间触发关屏。

休眠：设备在正常工作状态下手动点击再选择挂起或手动按电源键或设置自动休眠时间触发休眠模式。

唤醒：设备在休眠状态下轻按一下电源键，屏幕点亮系统唤醒。

冷启动：按住Fn键再点击复位键。

2、侧面介绍3、背面介绍二、锂离子充电电池客户使用、运输须知及注意事项1、客户使用须知①收到设备（含电池）后建议即刻使用，闲置时间不宜超过3个月；②不宜在温度过高或过低的环境中使用设备或对设备进行充电；③仅限使用产品标配充电器或座充对电池充电；④如果暂时不使用设备（含电池），请将电池和设备分开存放，禁止将电池装入设备内一起存放；⑤对暂时不用的电池每隔 3 个月必须进行1 次充放电操作，并补电至60%～70%电量（即3.8V～3.9V）存放；⑥锂离子电池应被储存于清凉、干燥、通风的环境中，建议在0～28℃的环境中2、运输须知①电池在环境温度高于 65℃时运输电池不可运输；②需将电池分开放置，不可将电池直接叠放在一起，避免电池与电池之间正、负极接触短路、避免造成异常事件上；③可以用包装袋、纸、泡棉等绝缘材料进行隔开即可，然后再放纸箱内，尽可能将纸箱内部塞满，避免晃动3、注意事项1、禁止把电池丢入火中，或者暴露在产生热源的地方；2、禁止把电池的正、负极反接、短路；3、禁止冲击或者震动电池；4、禁止把电池浸入水中或者使电池受潮；5、禁止把不同型号和不同生产厂商的电池混合在一起使用；6、禁止使用被改装过的或者损坏的充电器；7、禁止使用不符合厂家指定要求的充电器；8、禁止使用超出电池规格书指定的规格放电；9、禁止在强静场和强磁场的地方使用电池，否则易破坏电池安全保护装置，带来安全隐患；10、电池组合外包装膜易被镍片、尖针等尖锐部件损伤，禁止用尖锐部件碰伤电池；11、如果电池在使用或储存中发出异味、发热、变色、变形，或是在充电过程中出现任何异常现象，立即将电池从充电器或装置中移开，并停止使用；12、如果发现电池漏液或者有异味（电解液）请立即报废该电池，如电解液进入眼睛，请不要揉擦，应用清水清洗眼睛，并立即送医院治疗，否则会伤害眼睛；13、电池属于损耗品，会随着使用循环的增多其容量也会逐渐降低，建议1-2年更换新电池；14、若使用电池时发生意外，请保护现场、保留拍照等证据，及时联系我司售后处理。
