包装机械调试说明书一、概述本说明书旨在向使用者提供包装机械调试的具体步骤和注意事项，以确保机械能够正常运行和达到预期的包装效果。
请在操作前仔细阅读本说明书。
二、安全注意事项1. 操作人员应熟悉机械的结构和工作原理，并严格按照操作规程进行操作。
2. 在调试过程中，应保持机械距离电源开关的安全距离，以防意外启动造成伤害。
3. 确保机械周围空间充足，避免与其他设备或物品发生碰撞。
4. 高温或高压部件操作时，应佩戴防护手套等个人防护装备。
5. 在电子设备上进行调试时，应注意防静电处理，避免损坏敏感元件。
三、调试过程1. 准备工作在开始调试前，确保以下工作已完成：- 机械已经安装妥当，固定螺丝紧固牢固。
- 检查电源连接是否牢固，电源线是否符合电流要求。
- 确保调试环境符合相关安全标准，并清除工作区域的杂物。
2. 启动机械前提条件：- 电源已连接，插头已插紧，电源开关处于关闭状态。
步骤：- 逐一检查各个部件是否安装正确、完好。
如发现异常，请在调试前进行修复。
- 将电源开关切换至打开状态，机械系统开始供电。
- 启动控制面板，按照操作面板上的指示，将各个部件逐渐启动。
3. 调试参数设置步骤：- 了解机械的运行参数和调整范围，并根据实际需求进行设置。
- 在控制面板上，按照说明书中的具体步骤设置运行速度、包装尺寸、密封温度等参数。
- 检查参数是否生效，如有问题请修复。
4. 运行测试调试过程中，应进行以下测试：- 进行空运行，观察机械运行是否顺畅，各个部件是否正常工作。
- 进行真实产品测试，观察包装效果是否符合预期。
- 如有异常情况或不理想的包装效果，需进一步调整参数或检查机械部件。
5. 调试结束调试完成后，应进行以下操作：- 将机械系统和电源开关切换至关闭状态。
- 清理机械和周围工作区域的杂物，保持整洁。
- 制作本次调试的详细记录，包括所做的操作、参数设置、测试结果等。
四、常见问题及解决方法1. 机械无法启动：- 检查电源连接是否正常。
BT系列自动包装机械使用说明书欢迎购买本公司生产的自动包装机。
请您在使用本机器之前，详细阅读使用说明书，以保证机器的正常安装使用。
本公司还有许多其它规格类型的产品，如用户有需要，可与本公司联系，本公司将竭诚为您服务，满足您的要求。
由于本公司的产品在不断的改进和提高，由此而未预告性能修改的情况发生时，敬请您原谅，您可向本公司的销售部门及维修服务人员咨询。
目录附：BT系列包装机的调整附一、拉袋部分附图一为拉袋部分示意图。
此类机型的拉袋动作是通过拉袋电机，带动主动滚轮轴旋转完成拉袋动作。
拉袋长度的改变是通过在操作面板的控制器上进行数值设定来实现的。
控制器的调整方法见前5-2-4 。
附图一附二、热封部分分配轴上的热封凸轮驱动左、右主动转臂，主动转臂以各自上轴为中心摆动（见附图二），固定在左、右主动转臂上的左、右热封器体对成形后的包装袋进行热压封合。
右热封器体上装有钢字头，在热压封合的同时，将批号或生产日期压印在包装成品袋上。
（安装有色带式热打码机的机器，刚没有钢字头。
）封合调整与前述相同。
附图二附三、裁切部分分配轴旋转通过齿轮、链轮带动转刀旋转，对充填、成型、封合后的成品袋封道处进行裁切，升降手轮可带动丝杠旋转调节裁切位置。
（附图三为裁切部分示意图）裁切部分的调整1、确定切刀位置将包装材料穿过成型器后，向下拉动放入两滚轮之间，按下输纸键，使两滚轮压住成型后的包装材料向下拉动到切刀下方，调整好拉袋长度后，连续封合几袋。
当包装材料印刷有色标时，手动调整滚轮拉纸（手动调整滚轮拉纸时需关闭总电源），使一个色标对正横封封道中间，再调整切刀使刀刃对下最后一色标中间位置即可。
调整切刀位置时只须转动升降手轮，让刀架上下移动，使固定刀的刀刃对正某处色标（无色标对正横封封道）的中间位置，将切刀离合器脱开，用手转动转刀试切，如果不能切断，则应将固定刀的紧固螺钉略松开一点，然后调整调节螺钉（外侧两个螺钉使刀向外推，内侧两个螺钉使刀向里拉）使刀向前移动，此过程须格外仔细，一定不要使固定刀前移过多而与转刀相碰。
长江机械CHM一A4一2包装机说明书
1、全自动包装机在使用过程中要打开电源开关，电源选择开关要指向真空帽，指向真空膨胀，进行真空膨胀密封。
2、把装东西的塑料袋放在真空室里，把口袋入口整齐地放在热棒上。
3、按下盖子后，进气阀指示灯将亮起。
真空泵开始吸入，盖子会自动吸进去。
真空手柄可以根据包装要求调整真空度。
调整时，刻度可以从低调整到高，调整时，刻度可以从低调整到高，也可以调整到小。
4、吸入器达到规定时间后，吸入灯熄灭，膨胀指示灯亮起，表明膨胀指示灯已经开始膨胀，可以长时间调整。
如果不充气，也将电源开关旋转到真空位置，程序将自动进入真空包装，膨胀指示灯将关闭。
5、呼气或充满空气后，指示灯熄灭，热棒指示灯亮起。
也就是说，进入热棒程序。
面板上安装了热棒时间和温度调节手柄，可容纳不同厚度的材料。
调节时间和温度时，旋转范围要窄。
防止热棒温度突然上升，防止热棒部件燃烧。
6、达到设定的热封时间后，热封指示灯熄灭，热封结束，表示正在准备下一个包装周期。

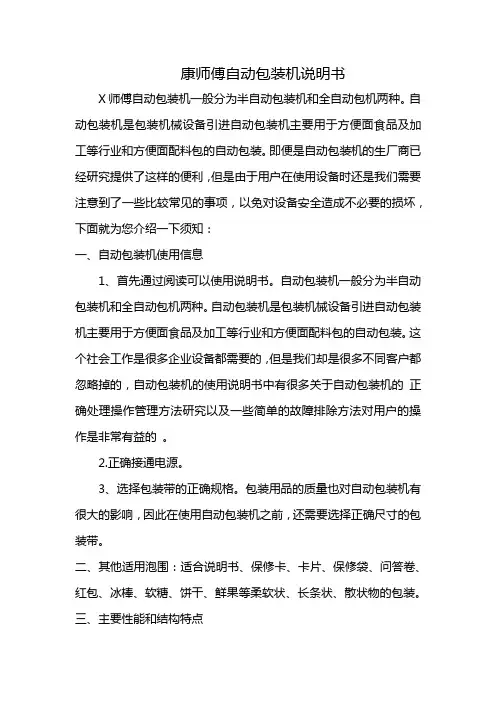

康师傅自动包装机说明书X师傅自动包装机一般分为半自动包装机和全自动包机两种。
自动包装机是包装机械设备引进自动包装机主要用于方便面食品及加工等行业和方便面配料包的自动包装。
即便是自动包装机的生厂商已经研究提供了这样的便利，但是由于用户在使用设备时还是我们需要注意到了一些比较常见的事项，以免对设备安全造成不必要的损坏，下面就为您介绍一下须知：一、自动包装机使用信息1、首先通过阅读可以使用说明书。
自动包装机一般分为半自动包装机和全自动包机两种。
自动包装机是包装机械设备引进自动包装机主要用于方便面食品及加工等行业和方便面配料包的自动包装。
这个社会工作是很多企业设备都需要的，但是我们却是很多不同客户都忽略掉的，自动包装机的使用说明书中有很多关于自动包装机的正确处理操作管理方法研究以及一些简单的故障排除方法对用户的操作是非常有益的。
2.正确接通电源。
3、选择包装带的正确规格。
包装用品的质量也对自动包装机有很大的影响，因此在使用自动包装机之前，还需要选择正确尺寸的包装带。
二、其他适用泡围：适合说明书、保修卡、卡片、保修袋、问答卷、红包、冰棒、软糖、饼干、鲜果等柔软状、长条状、散状物的包装。
三、主要性能和结构特点1.双变频器控制，袋长即设即切，无需调节空走，一步到位，省时省膜，2.人机界面，参数设定方便快捷。
3.故障自诊断功能，故障显示一目了然。
4.高感度光电眼色标跟踪，数字化输入封切位署，使封切位署更加准确。
5.温度独立PID控制，更好适合各种包装材质。
6.定位停机功能，不粘刀，不浪费包膜。
7.传动系统简洁，工作更可靠，维护保养更方便。
8.所有控制由软件实现，方便功能调整和技术升级。
KAT－320系列微电脑自动包装机使用说明书感谢您选用添合包装机械。
本机器采用目前国际最先进的微电脑芯片，配备六寸LCD液晶屏，中英文菜单显示，智能化故障诊断并实时显示功能，操作简单，是最新一代理想的自动包装机械。
一、主要功能1．1 本系统采用中文液晶显示，操作一目了然（如包装数量，长度，速度，工作状态等）。
1．2 系数设定，可使显示袋长与实际包装袋长度一致。
1．3 包装速度液晶显示：0—16档可调，（包装长度为200MM 时最快速度还能达到90包/钟）。
1．4 包装计数0-99万包，关机后还能记忆上次的数量并可累计数，也可设定需要的包装数量，到达设定数量后自动停机。
1．5 振动系统采用脉冲控制，振动大小6档可调，这样更加有利于物料的充填。
1．6 主电机和拉纸步进电机均可点动运转。
1．7 可设定光电跟踪不准确时自动停机，以避免浪费包装袋，设定时可根据实情设定1—4包不准确时自动停机。
1．8 可设定料盘物料不够时自动停机，以避免包装空袋。
1．9 智能化的故障诊断并中文显示故障位臵，大大缩短故障诊断时间。
二、性能及用途本机是参照国外最先进的样机，进行适当改进，采用微电脑驱动步进电机控制袋长，配合光电跟踪定位，动作准确，自动完成制袋、计量、充填、封合、封切等工序。
本机配臵高精度自动恒温仪表控制热封温度。
本机结构先进，性能稳定，工作可靠，调整方便，维修简单。
机适用于小颗粒物品及其他适用于容积法计量的颗粒状物品的包装，也可用于不易粘附的粉状物品的包装。
如麦片、膨化食品、沙糖、味精、医药、化工原料、茶叶等物品的计量包装。
三、规格及主要技术参数包装材料：有聚乙烯热封层的复合塑料薄膜、纸、铝薄等。
包装材料边上应印有光电控制黑色标记，标记宽度不小于5MM，长不小于10MM，在印有标记的边带上不允许再印有其他文字或商标图案，以免产生误动作。
四、主要结构与工作原理结构见图一、本机由机架1、传动机构2、横封3、纵封4、供料装臵5、送膜机构6、电控箱7等组成。
目录1 绪论 (1)1.1包装机械 (1)1.2 包装机发展现状及趋势 (2)2包装机传动方案设计................................................................... (3)2.1电动机的选择........................................................................................................... (3)2.2 传动方案的确定 (4)2.3各级传动比确定 (5)3 电机到主输送带传动装置设计........................................................................ .. (6)3.1 带的设计 (6)3.2 蜗轮蜗杆传动减速箱设计 (8)4 主要机构设计............................................................................ ...................... (9)4.1转鼓轮设计.................................................................................................... .. (10)4.2 花轮盘设计 (11)4.3槽轮机构设计 (12)4.1直齿圆柱齿轮设计.............................................................................................. (14)5 总结................................................................ ...................... .................... .. (17)6 参考文献......................................................... ...................... (18)第1章绪论1.1包装机械包装机械是指完成全部或部分包装过程的机器。

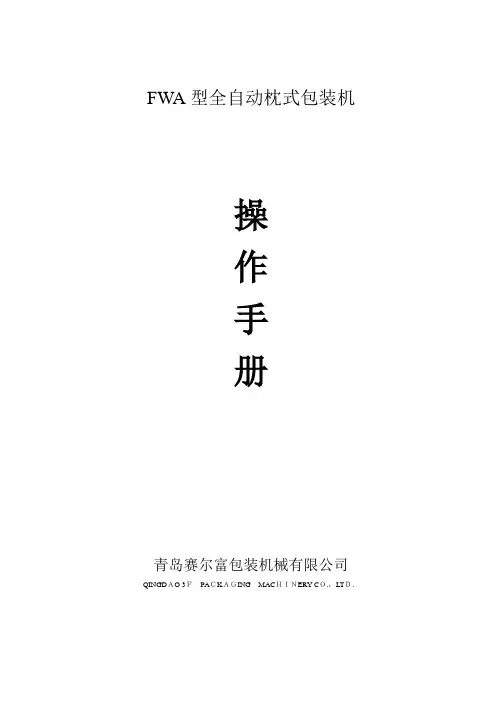

FWA型全自动枕式包装机操作手册青岛赛尔富包装机械有限公司QINGDＡO 3ＦPAＣKＡＧING MACＨＩＮERY CＯ.，LTＤ．目录一、概述……………………………………………………………２二、安全……………………………………………………………３三、安装 (4)四、运转操作顺序 (6)五、薄膜托辊和制动器的调整 (9)六、制袋器的调节 (9)七、夹运输送机 (11)八、纵密封封口器的调整 (12)九、偏心机构的调整……………………………………………１3十、横封机构的调整 (14)十一、供料输送机推料杆的检查 (14)十二、齿链无级变速箱 (15)十三、包装机传动链条张力的调整....................................1５十四、润滑及维护.........................................................1５十五、电控系统............................................................１7 十六、主要电气元件明细表 (19)十七、常见故障及排除方法………………………………………２1 十八、附录1、传动系统图2、电器分布示意图３、纵封组装图4、电气原理图一、概述FW A型系列全自动枕式包装机是为满足广大客户的需求而开发的新一代多功能包装机械。
该机型采用国际流行的触摸屏作为人机对话界面,使产品在使用和维修过程中简便直观，易学易懂。
原装进口的三菱PLC,变频器以及其它国际领先的电器原部件。
使得设备在可靠性,稳定性及故障率等方面大大优于同类产品该机型应用广泛，在深入研究各种食品特点对包装要求的差异化需求的基础上,我公司技术开发部和程序设计部潜心研制,使之可广泛应用于冷饮、方便面、饼干、糖果、调味品及其它地方特色食品和小食品的包装。
包装材料的宽度可达4５0mm，包装物尺寸可在较大的范围内自由选择,并且特殊需求可进行设计制造更加有针对性的设备。

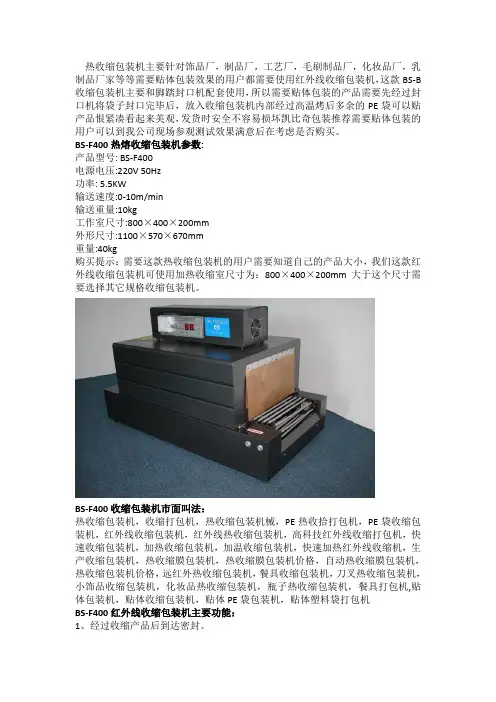

热收缩包装机主要针对饰品厂，制品厂，工艺厂，毛刷制品厂，化妆品厂，乳制品厂家等等需要贴体包装效果的用户都需要使用红外线收缩包装机，这款BS-B 收缩包装机主要和脚踏封口机配套使用，所以需要贴体包装的产品需要先经过封口机将袋子封口完毕后，放入收缩包装机内部经过高温烤后多余的PE袋可以贴产品恨紧凑看起来美观，发货时安全不容易损坏凯比奇包装推荐需要贴体包装的用户可以到我公司现场参观测试效果满意后在考虑是否购买。
BS-F400热熔收缩包装机参数:产品型号:BS-F400电源电压:220V 50Hz功率: 5.5KW输送速度:0-10m/min输送重量:10kg工作室尺寸:800×400×200mm外形尺寸:1100×570×670mm重量:40kg购买提示：需要这款热收缩包装机的用户需要知道自己的产品大小，我们这款红外线收缩包装机可使用加热收缩室尺寸为：800×400×200mm大于这个尺寸需要选择其它规格收缩包装机。
BS-F400收缩包装机市面叫法：热收缩包装机，收缩打包机，热收缩包装机械，PE热收拾打包机，PE袋收缩包装机，红外线收缩包装机，红外线热收缩包装机，高科技红外线收缩打包机，快速收缩包装机，加热收缩包装机，加温收缩包装机，快速加热红外线收缩机，生产收缩包装机，热收缩膜包装机，热收缩膜包装机价格，自动热收缩膜包装机，热收缩包装机价格，远红外热收缩包装机，餐具收缩包装机，刀叉热收缩包装机，小饰品收缩包装机，化妆品热收缩包装机，瓶子热收缩包装机，餐具打包机,贴体包装机，贴体收缩包装机，贴体PE袋包装机，贴体塑料袋打包机BS-F400红外线收缩包装机主要功能：1、经过收缩产品后到达密封。
2、经过收缩包装后的产品更防潮。
3、经过红外线收缩包装过的产品防污染。
4、经过红外线收缩后产品具有一定的缓冲性。
5、经过红外线收缩后的产品可降低产品被拆的可能性。
中山市小榄镇丰兴包装机械厂1、主要用途及特点1．1主要用途自动打包机主要适用于纸箱、木箱、书刊等硬软包及方形、筒状、环状构件的捆包，广泛适用于家电、轻工、食品、外贸、百货、印刷、医药、邮电、化工、纺织等行业的包装捆扎。
1．2 产品特点本机捆扎速度快，捆一条带只需 1.5 秒，降低了工人的劳动强度，提高了工作效率，捆扎力大，且调整范围广，质量稳定可靠，操作、维修方便；热刀加热迅速，5 秒钟进入最佳打包状态，捆包完成后，如 1 分钟内不工作，电动机自停进入待机状态，节电、实用、噪声小。
2．产品主要规格及技术参数型号高台型低台型捆包带宽度6-15mm 6-15mm最小捆包物60mm 60mm最大捆包物不限不限捆包速度 1.5 秒/条 1.5 秒/条最大捆紧力60kg 60kg供给电源220V/50HZ±10% 220V/50HZ±10%额定功率、电流660W 3A 660W 3A电动机转速1400 转/分1400 转/分体积（长 x 宽 x 高）895x565x730mm 1490x565x460mm重量100kg 80kg3．主要部件名称及工作原理3．1 主要部件名称（图二）A 带盘带卷安装在此处B 导带杆带子经过导带杆，使送带时拉开刹车器C 导带轮为一白色尼龙轮，用以协助送带时易于滚动D 导带轮同上E 插头用以插接电源F 电源开关用以启动电源- 1 -中山市小榄镇丰兴包装机械厂G 长度调节器调节每次自动送带的长度H 归零开关按此钮每一次退带（半个动作），第二次为归零I 手动出带开关为手动调节任意出带长度J 出带槽带子穿过此，机器没归零或积塞杂物，即无法穿过K 捆包物为欲捆包之物品，紧靠阻挡器 L3．2 工作原理（图三）将捆包物放在捆包机的台面上，调整适当的供带长度，机器自动供带，操作者将捆包带绕过捆包物，将带头沿着导向槽插入直至触动微动开关，前顶刀便立即上升，将带头顶住，随之带子被张紧后，另一端也被上升的后顶刀顶住，中刀立即上升，将带子切断，与此同时，表面温度约 180。

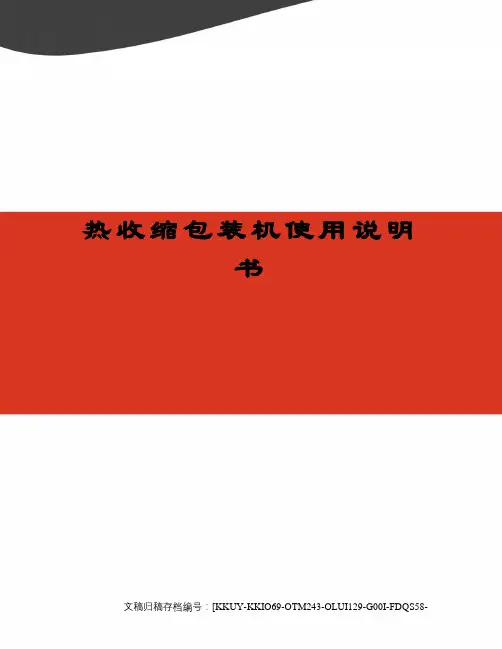

热收缩包装机使用说明书文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-热收缩包装机使用说明书一、简介目前本厂生产的包装机械设备是参照近期国内同行产品，改进后，重新组合的新一代包装设备。
与同类型相比，其造型大方，结构紧密，性能可靠。
对高要求的产品包装，食物包装所指定的无毒性，忽度性，耐高温也不破裂的PE、PP、PVC收缩膜包装特别适合。
运用于食品、化妆品、化工品、工业用品、饮料、陶瓷等包装。
包装后的产品具有透明、美观、高雅，还可以达到防潮、防尘、防锈等效果。
本机选用高精度电子温度控制器控温。
在常温至300℃可任意调节。
并可根据材料的差异准确地控制收缩温度，优先选用高质量红外线石英管作发热系统。
采用进口大功率管作无极调速，自动稳压，确保输送速度平稳。
一次性快速完成，薄膜加热、贴体、抽气、密封等包装程序及成品合格率高等优点，深受广大用户欢迎。
二、远红外线收缩机规格及主要参数3.机器重量：120KG三、调试方法1.单相接线方式，把本机电源电缆接至电源处，接线方式：相线、中性线（即零线）、接地线及接地端子必须可靠接地。
2.试机：电源电缆接好后送上电源，在控制面板上，将温度控制器调到零位。
输送带、上、下发热线管旋钮调到零位（往左边调）再合上电源开关、风机开关，输送带适当的调节，让其运转。
然后调节温度控制器设定温度。
再调上、下发热管旋钮调到最大（往右边调）。
此时机器已经处于工作升温状态。
待温度上升到设定温度值时（温度表指示到设定温度值，表头指示红灯亮），即可进行产品包装试机。
3.工作温度设定：PVC膜一般为120℃-160℃，PP膜为150-180℃。
根据产品第一包装情况来调整温度高低及输送带速度。
产品出现皱纹时，表明温度不够或输送速度太快。
产品薄膜破裂时，表明温度过高或输送带速度太慢。
多次试机使产品达到最佳效果，此时请记下温度值及输送电压值，待下次开机时方便使用。
