北京五环路石景山斜拉桥转体施工方案

斜拉桥索塔施工技术和方法作者：刘福发来源：《中国科技博览》2013年第22期[摘要]本文介绍了斜拉桥索塔的施工，结合实践说明翻模的施工方法，对类似工程施工具有指导意义。

[关键词]斜拉桥索塔翻模混凝土施工技术中图分类号：U448.27 文献标识码：U 文章编号：1009―914X（2013）22―0481―01斜拉桥索塔施工属高空作业，工作面狭小，其施工工期影响着全桥总工期，所以索塔施工方案中起重设备的选择与布置，是索塔施工的关键。

本文以石景山高架转体斜拉桥为例说明索塔施工的一种常用方法。

1.工程概况石景山南站高架桥主桥位于北京西南五环快速路上，上跨石景山南站编组站的咽喉区，所属标段全长245m。

本桥为45m+65m+95m+40m四跨连续独塔单索面的预应力混凝土部分斜拉桥，主塔采用了顺桥向的倒“Y”形结构，顶部高19.0m，倒“Y”字交叉部高6.0m，主墩采用下部中心距为10.0m的混凝土双薄壁墩，墩高约10 m、宽12 m、壁厚2.0m，转体部分采用塔、梁、墩固结体系。

承台下为18根φ1.5m混凝土灌注桩。

全桥共设斜拉索六组。

.每组斜拉索由2根OVM PES（FD）7-451低应力新型索体的双层PE热挤聚乙烯拉索构成（1670MPa高强低松弛镀锌钢丝）。

2.方案选定根据本桥主塔的结构形式、规模、桥位地形等条件，采用固定式QTZ100高塔吊作为主塔施工的起重设备，起吊荷载控制在10t以下，它能满足索塔施工的垂直运输、吊装高度、起吊范围的要求，且操作安装简单、安全可靠，是一种比较经济的起重设备。

因本桥的塔、梁、墩为固结体系，塔吊安装时不能影响梁体施工，只能安装在箱梁现浇和转体范围之外。

施工索塔箱梁以上部分时，按常规的翻模施工方法进行施工，即多节模板交替提升。

以箱梁顶作为支架基础，在塔柱四周设钢管脚手架作为施工平台，安装模板、钢筋、浇注混凝土；其中塔柱下部14m范围（即塔柱倒“Y”型两斜腿部位），在两斜腿之间设置撑架，克服两斜腿在混凝土施工期间因自重产生的水平力。

转体斜拉桥斜拉索主要施工方法1.1施工准备1.1.1成品索的检验斜拉索出厂前按设计要求，对斜拉索有关性能进行检验。

斜拉索到达现场后，查验并索取每根成品索的质量保证书（质量保证书含本批交货的数量、质量及各种检验结果）；如果进行了非常规试验，需提供检验报告。

1.1.2索导管的处理斜拉索锚头外径与索套管的内径相差很小，挂索时极易产生位置偏差，从而造成锚头外螺牙和斜拉索PE保护套的损伤，因此斜拉索挂设前应对塔、梁端的索套管进行全面的检查，对索套管内的焊渣、毛刺等进行打平磨光。

1.2 斜拉索上桥和桥面水平运输根据斜拉索安装计划，斜拉索制造厂将验收后待交付的斜拉索陆路运输运至适当位置。

斜拉索采用汽车吊提升上桥面置于卧式放索机上，吊装时为了避免对斜拉索外包PE的伤害，采用大直径纤维绳、或直接使用10t软吊带进行吊装。

1.3 斜拉索的塔端挂设及桥面展开7~8#索长度比较短，塔端挂设完成后斜拉索已基本展开，直接采用塔吊提升剩余斜拉索即可完成桥面展开。

1~6＃索稍长，需采用以下步骤进行桥面展索。

1）7~8#索的塔端挂设方法（硬牵引）具体步骤：具体步骤：第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。

第二步：在塔端锚头处安装内衬套和张拉杆以及在合适位置安装索夹，连接塔吊。

第三步：塔内下放牵引绳，将其与张拉端头连接。

第四步：塔内牵引绳与塔吊做到同步起吊，塔吊提供主动力，同时与塔内牵引绳协助调整张拉杆及斜拉索前端角度，塔内进行临时锚固，将螺母至少拧上三牙以上，塔吊松钩，拆除连接夹具。

2）1~6#索的塔端挂设及桥面展开（软牵引）具体步骤如下：第一步：塔吊提升锚头，同时转动放索机，放松斜拉索，当塔吊将塔端锚头提升一定高度后，缓慢落钩将塔端锚头置于锚头小车上。

第二步：在塔端锚头处安装软牵引装置以及在合适位置安装索夹，连接塔吊。

第三步：塔内下放牵引绳，将其与张拉端头连接。

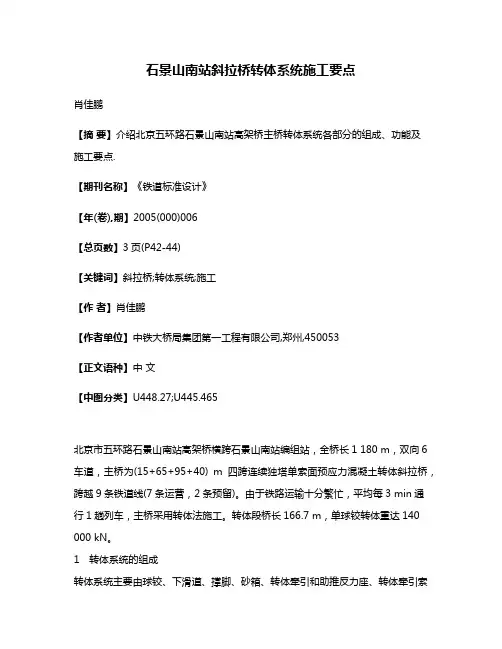

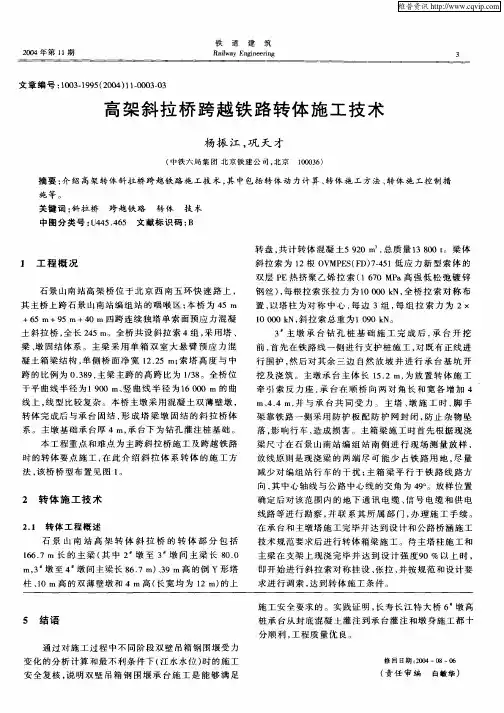

石景山南站斜拉桥转体系统施工要点肖佳鹏【摘要】介绍北京五环路石景山南站高架桥主桥转体系统各部分的组成、功能及施工要点.【期刊名称】《铁道标准设计》【年(卷),期】2005(000)006【总页数】3页(P42-44)【关键词】斜拉桥;转体系统;施工【作者】肖佳鹏【作者单位】中铁大桥局集团第一工程有限公司,郑州,450053【正文语种】中文【中图分类】U448.27;U445.465北京市五环路石景山南站高架桥横跨石景山南站编组站，全桥长1 180 m，双向6车道，主桥为(15+65+95+40) m四跨连续独塔单索面预应力混凝土转体斜拉桥，跨越9条铁道线(7条运营，2条预留)。

由于铁路运输十分繁忙，平均每3 min通行1趟列车，主桥采用转体法施工。

转体段桥长166.7 m，单球铰转体重达140 000 kN。

1 转体系统的组成转体系统主要由球铰、下滑道、撑脚、砂箱、转体牵引和助推反力座、转体牵引索及动力系统组成(图1)，动力系统又包括牵引系统和助推系统两部分。

图1 转体系统示意转体的基本原理是梁塔的重量通过墩柱和钢支撑传递于与上转盘组成一体的上球铰，上球铰通过球铰中间的756片聚四氟乙烯复合滑片部分传递至下球铰，待梁塔施工完，转体部分成桥后，脱空砂箱将梁塔的全部重量转移于球铰和撑脚；然后，进行称重与配重，使转体部分不平衡力矩控制在20 000 kN·m以内，并形成三点支撑，利用埋设在上转盘的牵引索、转体反力座及转体连续作用千斤顶，克服上下球铰之间及撑脚与下滑道之间的动摩擦力矩。

利用助推千斤顶、助推反力座及撑脚克服上下球铰之间及撑脚与滑道之间的静、动摩擦力矩之差。

2 球铰与下滑道的安装2.1 球铰的安装球铰是转体系统中最重要的部件，它传递了近97%的竖向力，其制造和安装的精度决定了转体的成功与否。

为此，进行了专门的设计，由技术力量雄厚的七二五所生产，并由专门的班子进行验收和安装。

(1)设计要求球铰的竖向承载力为140 000 kN，球铰为焊接钢结构，需无损探伤检测。

斜拉桥施工方案一、工程概述本次斜拉桥建设项目位于_____，桥梁全长_____米，主跨_____米，边跨_____米。

桥梁设计荷载为_____，设计车速为_____。

该桥采用双塔双索面斜拉桥结构形式，主塔为_____形状，主梁为_____结构。

二、施工准备（一）技术准备1、熟悉施工图纸和设计文件，进行图纸会审和技术交底。

2、编制施工组织设计和专项施工方案，确定施工工艺和施工流程。

3、进行测量放线，建立施工控制网。

（二）材料准备1、按照设计要求采购钢材、水泥、砂石等原材料，并进行质量检验。

2、准备好斜拉索、锚具等特殊材料，确保其质量和性能符合要求。

（三）设备准备1、配备塔吊、起重机、混凝土搅拌站、钻机等大型施工设备。

2、对施工设备进行调试和维护，确保其正常运行。

（四）现场准备1、平整施工场地，修筑施工便道和临时排水设施。

2、搭建施工临时设施，如办公区、生活区、仓库等。

三、主塔施工（一）基础施工1、根据地质情况，选择合适的基础形式，如桩基础、扩大基础等。

2、进行基础开挖和支护，确保施工安全。

3、浇筑基础混凝土，注意控制混凝土的配合比和浇筑质量。

（二）塔身施工1、塔身采用分段浇筑的方法，每段高度根据施工条件和模板设计确定。

2、安装模板时，要保证模板的垂直度和平整度，防止出现漏浆现象。

3、浇筑塔身混凝土时，要分层振捣，确保混凝土的密实度。

（三）主塔封顶1、主塔封顶前，要对塔顶的标高和轴线进行精确测量。

2、安装塔顶模板，浇筑封顶混凝土，注意做好混凝土的养护工作。

四、主梁施工（一）支架施工1、在桥位处搭设支架，支架的强度和稳定性要满足施工要求。

2、对支架进行预压，消除非弹性变形，测量弹性变形值，为设置预拱度提供依据。

（二）模板安装1、安装主梁底模和侧模，模板之间要拼接严密，防止漏浆。

2、调整模板的标高和轴线，使其符合设计要求。

（三）钢筋绑扎1、按照设计图纸进行钢筋绑扎，确保钢筋的数量、规格和间距符合要求。

2、钢筋的接头要符合规范要求，采用焊接或机械连接的方式。

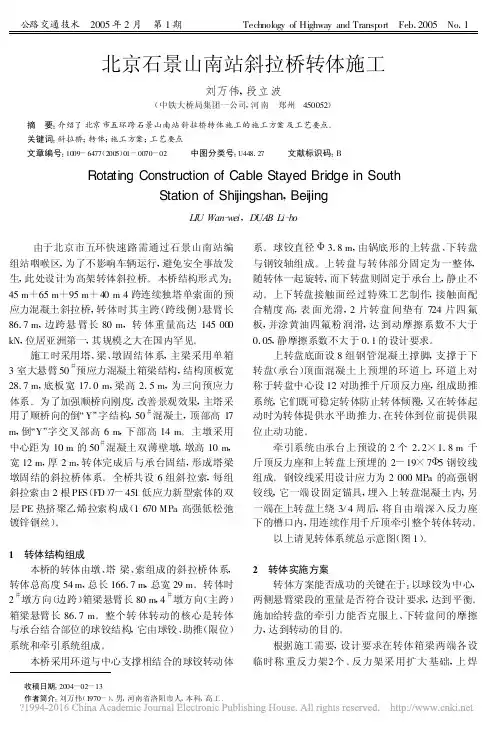

收稿日期:2004-02-13作者简介:刘万伟(1970-),男,河南省洛阳市人,本科,高工.北京石景山南站斜拉桥转体施工刘万伟,段立波(中铁大桥局集团一公司,河南　郑州　450052)摘　要:介绍了北京市五环跨石景山南站斜拉桥转体施工的施工方案及工艺要点。
