IPTV用户接入和IP网承载方案

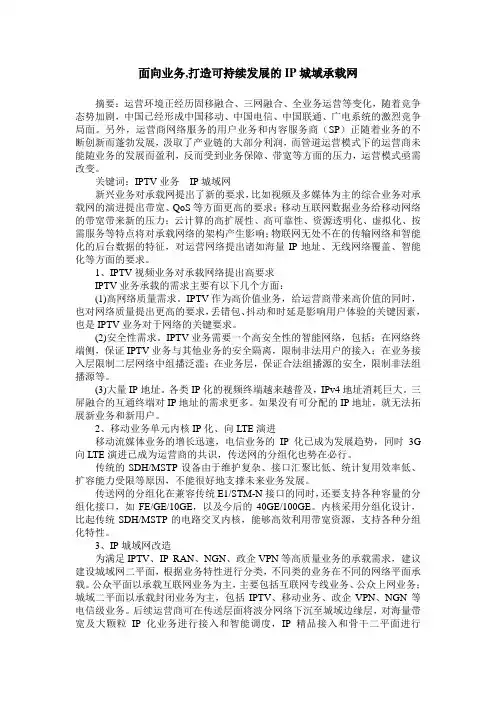

面向业务,打造可持续发展的IP城域承载网摘要：运营环境正经历固移融合、三网融合、全业务运营等变化，随着竞争态势加剧，中国已经形成中国移动、中国电信、中国联通、广电系统的激烈竞争局面。

另外，运营商网络服务的用户业务和内容服务商（SP）正随着业务的不断创新而蓬勃发展，汲取了产业链的大部分利润，而管道运营模式下的运营商未能随业务的发展而盈利，反而受到业务保障、带宽等方面的压力，运营模式亟需改变。

关键词：IPTV业务IP城域网新兴业务对承载网提出了新的要求，比如视频及多媒体为主的综合业务对承载网的演进提出带宽、QoS等方面更高的要求；移动互联网数据业务给移动网络的带宽带来新的压力；云计算的高扩展性、高可靠性、资源透明化、虚拟化、按需服务等特点将对承载网络的架构产生影响；物联网无处不在的传输网络和智能化的后台数据的特征，对运营网络提出诸如海量IP地址、无线网络覆盖、智能化等方面的要求。

1、IPTV视频业务对承载网络提出高要求IPTV业务承载的需求主要有以下几个方面：(1)高网络质量需求。

IPTV作为高价值业务，给运营商带来高价值的同时，也对网络质量提出更高的要求，丢错包、抖动和时延是影响用户体验的关键因素，也是IPTV业务对于网络的关键要求。

(2)安全性需求。

IPTV业务需要一个高安全性的智能网络，包括：在网络终端侧，保证IPTV业务与其他业务的安全隔离，限制非法用户的接入；在业务接入层限制二层网络中组播泛滥；在业务层，保证合法组播源的安全，限制非法组播源等。

(3)大量IP地址。

各类IP化的视频终端越来越普及，IPv4地址消耗巨大。

三屏融合的互通终端对IP地址的需求更多。

如果没有可分配的IP地址，就无法拓展新业务和新用户。

2、移动业务单元内核IP化、向LTE演进移动流媒体业务的增长迅速，电信业务的IP化已成为发展趋势，同时3G 向LTE演进已成为运营商的共识，传送网的分组化也势在必行。

传统的SDH/MSTP设备由于维护复杂、接口汇聚比低、统计复用效率低、扩容能力受限等原因，不能很好地支撑未来业务发展。

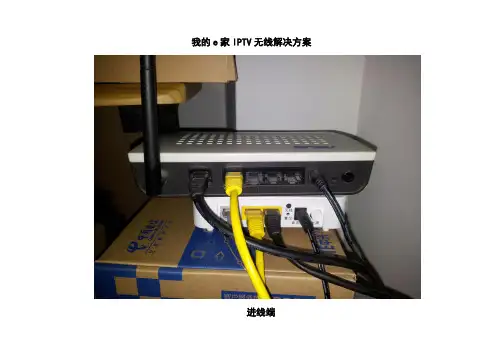

我的e家IPTV无线解决方案进线端电视端二、设备连接方式：iptv 口 lan 口外线 ADSL MODEM 主无线路由器 副无线路由器 机顶盒电视机所需设备：1、ADSL MODEM （安装时电信赠送）2、2台无线路由器（任何型号度汛，但必须有WDS 或bridge 桥接功能）3、机顶盒（安装时电信赠送）主要事项：1、MODEM与主路由器必须用2根网线连接，一根连接MODEM的Internet出口（或网络1）和路由器的W AN口，另一根连接MODEM的IPTV出口（或网络2）和路由器的任意一个LAN口。

2、副路由器的任意一个LAN口用网线与机顶盒的WAN口连接。

3、主副路由器要进行桥接设置（具体可以查找有关教程），关键步骤是2个路由器都要开启WDS或bridge桥接功能或选择AP(WDS+AP)工作模式，主路由器桥接设置中MAC（或BSSID）输入副路由器的地址，副路由器的MAC（或BSSID）输入主路由器的地址。

地址一般情况为：40-16-9F-52-5E-19也有个别华硕的路由器不用分隔符的如：40169F525E19。

4、主无线路由器要进行上网一般选择PPPoE方式，设置账号、密码就可以了，具体根据宽带接入方式不同而略有不同。

5、为了防止跟别人的无线路由器重名造成路由器不能桥接，应把自己的无线路由器明（或SSID号）设置的长一点，而且2个路由器的名字不能相同。

6、主路由器LAN的IP地址若为192.168.1.1，副路由器LAN的IP地址应与主路由器为同一网段不同地址，如：192.168.1.2，而且主路由器的DHCP服务器要选择启用，副路由器的DHCP服务选择不启用。

7、设置完成一般情况就可以同时无线上网和无线看电视了，可以省掉那条从MODEM到机顶盒恼人的网线啦。

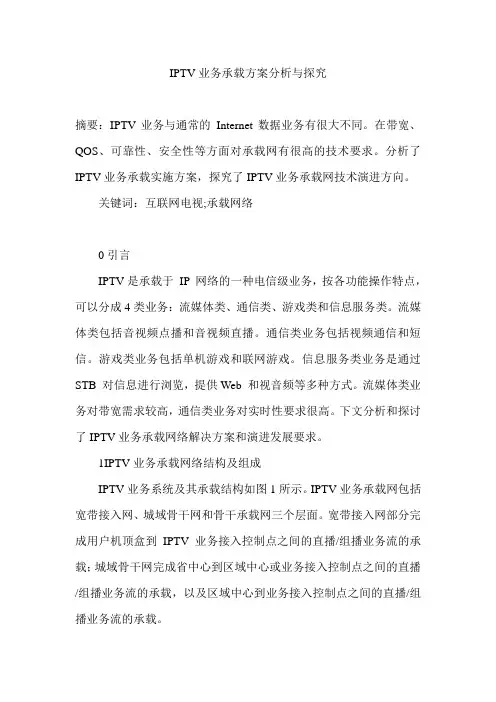

IPTV业务承载方案分析与探究摘要：IPTV业务与通常的Internet数据业务有很大不同。

在带宽、QOS、可靠性、安全性等方面对承载网有很高的技术要求。

分析了IPTV业务承载实施方案，探究了IPTV业务承载网技术演进方向。

关键词：互联网电视;承载网络0引言IPTV是承载于IP 网络的一种电信级业务，按各功能操作特点，可以分成4类业务：流媒体类、通信类、游戏类和信息服务类。

流媒体类包括音视频点播和音视频直播。

通信类业务包括视频通信和短信。

游戏类业务包括单机游戏和联网游戏。

信息服务类业务是通过STB 对信息进行浏览，提供Web 和视音频等多种方式。

流媒体类业务对带宽需求较高，通信类业务对实时性要求很高。

下文分析和探讨了IPTV业务承载网络解决方案和演进发展要求。

1IPTV业务承载网络结构及组成IPTV业务系统及其承载结构如图1所示。

IPTV业务承载网包括宽带接入网、城域骨干网和骨干承载网三个层面。

宽带接入网部分完成用户机顶盒到IPTV业务接入控制点之间的直播/组播业务流的承载；城域骨干网完成省中心到区域中心或业务接入控制点之间的直播/组播业务流的承载，以及区域中心到业务接入控制点之间的直播/组播业务流的承载。

当前，在骨干承载，IPTV业务与互联网业务是分离承载的。

在城域骨干，既有集中也有分离的组网方案。

在宽带接入，是融合承载互联网业务和IPTV专有业务的。

2主要业务承载实现方案2.1直播业务2.1.1骨干网全国性的电视广播节目从内容运营中心传输到省业务运营中心时其流量及流向是确定的，所以在骨干网可通过多种方式承载电视广播节目，包括应用层广播内容传输、CDN系统应用层组播、骨干网动态组播方案。

图1IPTV业务承载网体系结构（1）应用层广播内容传输方案：利用传输线路（MSTP/RPR/裸光纤/SDH等）推送到省份中心节点。

（2）CDN系统应用层组播方案：通过CN2高性能网络承载；使用Splitter方式旁路CacheServer，提高IPTV业务流承载质量。

XXX电信IPTV解决方案承载网部分北京西门子通信网络股份有限公司© 2005西门子版权所有目录1背景分析 (3)2XXX电信IP TV承载网部署分析 (5)2.1 XXX电信城域网IP核心层 (5)2.2 XXX电信城域网IP边缘层 (5)2.3 XXX电信城域网IP层协议分析 (6)2.4 XXX电信城域网汇聚层 (7)2.5 XXX电信城域网用户接入层 (7)3承载网关键问题分析 (9)3.1 接入汇聚层组播复制点的选择 (9)3.2 部署组播需要注意的问题 (14)3.2.1 组播上行的保证 (14)在上行链路上使用QoS控制机制 (14)单独构建专用的组播传输通道 (14)3.2.2 组播下行质量的保证 (14)控制端口的用户数量 (14)在用户下行链路上使用QoS保证组播数据 (15)3.3 组播安全性保证 (15)4不同用户规模网络模型分析 (16)4.1 方案一：采用现有城域网直接承载（5-10万用户以下适用） (16)4.1.1 组播复制点在BRAS上（适合最少用户时） (16)4.1.2 组播复制点在DSLAM上（适合较多用户时） (17)4.2 方案二：在现有城域网上叠加VPN承载 (19)4.3 方案三：设置专网承载 (21)4.4 西门子建议实施步骤 (22)5组播方案案例 (22)5.1 上海组网方案 (22)5.2 广西组网方案 (23)6附录：组播的实现原理 (24)6.1 组播路由协议PIM－SM (24)6.2 主机路由协议IGMP (26)6.3 MSDP协议 (27)6.4 Anycast RP (27)1 背景分析目前，IPTV承载的最主要内容包括视频点播(VOD)及电视频道(TV)节目。

为了能够实现较好的IPTV 效果，不仅对于节目源，编解码，等视频处理部分有较高要求，对于目前XXX电信承载网也提出了新的要求，IPTV承载网要求能在带宽、频道切换时延、网络QoS等方面提供更好的保证。

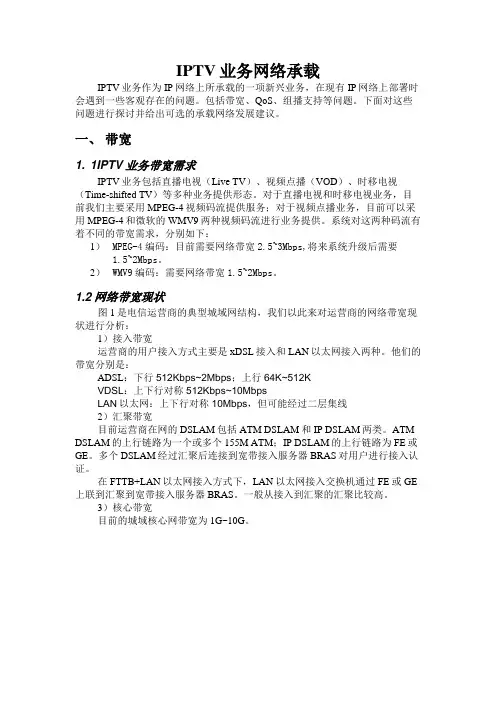

IPTV业务网络承载IPTV业务作为IP网络上所承载的一项新兴业务，在现有IP网络上部署时会遇到一些客观存在的问题。

包括带宽、QoS、组播支持等问题。

下面对这些问题进行探讨并给出可选的承载网络发展建议。

一、带宽1. 1IPTV业务带宽需求IPTV业务包括直播电视（Live TV）、视频点播（VOD）、时移电视（Time-shifted TV）等多种业务提供形态。

对于直播电视和时移电视业务，目前我们主要采用MPEG-4视频码流提供服务；对于视频点播业务，目前可以采用MPEG-4和微软的WMV9两种视频码流进行业务提供。

系统对这两种码流有着不同的带宽需求，分别如下：1）MPEG-4编码：目前需要网络带宽2.5~3Mbps,将来系统升级后需要1.5~2Mbps。

2）WMV9编码：需要网络带宽1.5~2Mbps。

1.2网络带宽现状图1是电信运营商的典型城域网结构，我们以此来对运营商的网络带宽现状进行分析：1）接入带宽运营商的用户接入方式主要是xDSL接入和LAN以太网接入两种。

他们的带宽分别是：ADSL：下行512Kbps~2Mbps；上行64K~512KVDSL：上下行对称512Kbps~10MbpsLAN以太网：上下行对称10Mbps，但可能经过二层集线2）汇聚带宽目前运营商在网的DSLAM包括ATM DSLAM和IP DSLAM两类。

ATM DSLAM的上行链路为一个或多个155M ATM；IP DSLAM的上行链路为FE或GE。

多个DSLAM经过汇聚后连接到宽带接入服务器BRAS对用户进行接入认证。

在FTTB+LAN以太网接入方式下，LAN以太网接入交换机通过FE或GE 上联到汇聚到宽带接入服务器BRAS。

一般从接入到汇聚的汇聚比较高。

3）核心带宽目前的城域核心网带宽为1G~10G。

图11.3需求与现状之间的矛盾对上述的业务需求和网络现状进行对比，我们就会发现二者之间存在着一定的差异，主要表现在：1）用户接入带宽普遍低于IPTV业务开展所需带宽。

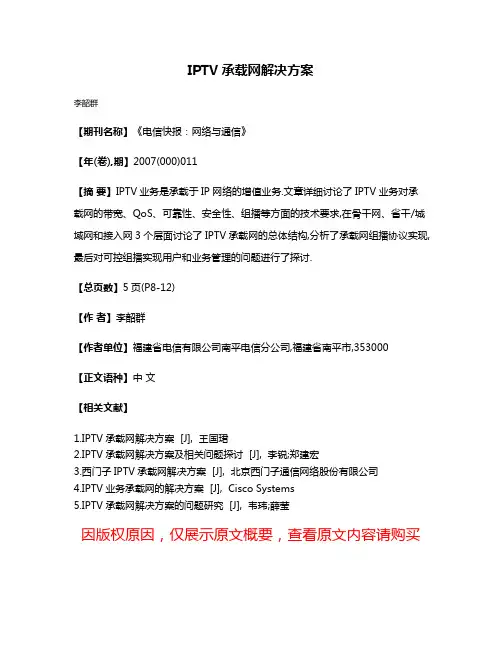

IPTV承载网解决方案
李韶群
【期刊名称】《电信快报：网络与通信》
【年(卷),期】2007(000)011
【摘要】IPTV业务是承载于IP网络的增值业务.文章详细讨论了IPTV业务对承载网的带宽、QoS、可靠性、安全性、组播等方面的技术要求,在骨干网、省干/城域网和接入网3个层面讨论了IPTV承载网的总体结构,分析了承载网组播协议实现,最后对可控组播实现用户和业务管理的问题进行了探讨.
【总页数】5页(P8-12)
【作者】李韶群
【作者单位】福建省电信有限公司南平电信分公司,福建省南平市,353000
【正文语种】中文
【相关文献】
1.IPTV承载网解决方案 [J], 王国珺
2.IPTV承载网解决方案及相关问题探讨 [J], 李锐;郑建宏
3.西门子IPTV承载网解决方案 [J], 北京西门子通信网络股份有限公司
4.IPTV业务承载网的解决方案 [J], Cisco Systems
5.IPTV承载网解决方案的问题研究 [J], 韦玮;薛莹
因版权原因，仅展示原文概要，查看原文内容请购买。

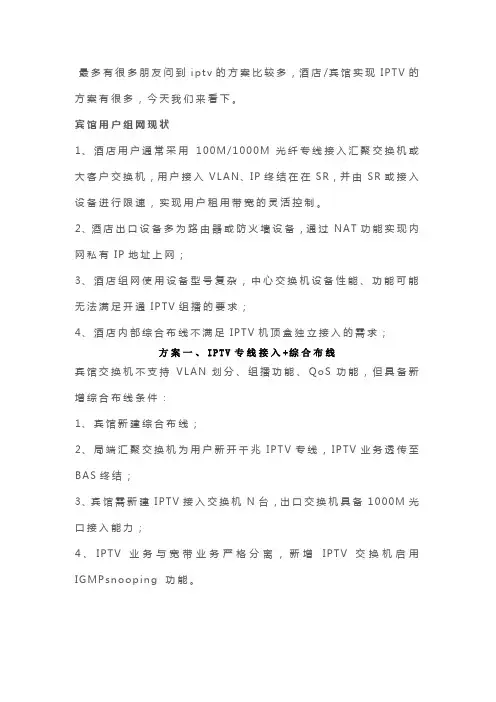

最多有很多朋友问到i pt v的方案比较多，酒店/宾馆实现I P T V的方案有很多，今天我们来看下。

宾馆用户组网现状1、酒店用户通常采用100M/1000M光纤专线接入汇聚交换机或大客户交换机，用户接入V L A N、I P终结在在S R，并由S R或接入设备进行限速，实现用户租用带宽的灵活控制。

2、酒店出口设备多为路由器或防火墙设备，通过N A T功能实现内网私有I P地址上网；3、酒店组网使用设备型号复杂，中心交换机设备性能、功能可能无法满足开通I P T V组播的要求；4、酒店内部综合布线不满足I P T V机顶盒独立接入的需求；方案一、I P T V专线接入+综合布线宾馆交换机不支持V L A N划分、组播功能、Q o S功能，但具备新增综合布线条件：1、宾馆新建综合布线；2、局端汇聚交换机为用户新开千兆I P T V专线，I P T V业务透传至B A S终结；3、宾馆需新建I P T V接入交换机N台，出口交换机具备1000M光口接入能力；4、I P T V业务与宽带业务严格分离，新增I P T V交换机启用I G M P sn o o pi n g功能。

拓扑图1方案二、I P T V专线接入+家庭网关接入宾馆汇聚交换机支持千兆接入能力，满足组播、V L A N隔离、Q o S 功能，利用原有综合布线，通过在客房部署支持多V L A N功能的桥接型家庭网关实现宽带上网与I P T V业务同时接入：1、局端汇聚交换机为用户新开千兆I P T V专线，I P T V业务透传至B A S终结；新增I P T V专线直接接入用户核心交换机；2、宾馆交换机规划I P T V V L A N，与原有宽带业务进行隔离；3、宾馆交换机需要启用I G M P sn o o p i n g功能，启用Q o S功能保障I P T V业务质量；4、宾馆客房配套安装桥接型家庭网关设备，上联端口接入原有综合布线，透传I P T V业务V L A N与宽带业务V L A N，L A N口1接入宽带业务，L A N口4接入I P T V机顶盒，并可以选择支持W I F I功能的型号，增加宾馆W I F I覆盖；拓扑图2方案三、I P T V专线接入+w i f i覆盖宾馆网络设备支持千兆接入能力，满足组播、V L A N划分、Q o S功能，利用原有综合布线，为客房提供I P T V业务接入，同时补充综合布线并部署A P，通过新增A P实现宾馆宽带无线信号覆盖：1、局端汇聚交换机为用户新开千兆I P T V专线，I P T V业务透传至B A S终结；新增I P T V专线直接接入用户核心交换机；2、宾馆交换机规划I P T V V L A N，原有客房宽带端口全部调整为I P T V 业务端口，新增WI F I、A P覆盖配置为原有的宽带业务V L A N；3、宾馆交换机需要启用I G M P s n o o p i n g功能、Q o S功能；拓扑图3方案四、宽带/I P T V共用专线+综中布线宾馆设备不支持VL A N划分、组播功能、Q o S功能，但具备新增综合布线条件：1、宾馆新建综合布线；2、为宾馆新增千兆汇聚交换机及I P T V接入交换机N台；3、将用户原有的100M链路调整为千兆链路【原有未在汇聚交换机接入的，需要调整链路到汇聚交换机】，同时承载宽带专线和I P T V业务，宽带专线由S R设备终结，I P T V专线透传至B A S设备终结；4、新增汇聚交换机同时连接宾馆原有路由器及新建的I P T V接入交换机◦新增I P T V交换机需要启用I GM P s n o o p i n g功能。

ＩＰＴＶ承载网相关问题及解决方案作者：毛利来源：《硅谷》2008年第13期[摘要]阐述IPTV系统的需求分析、相关技术，总结实践过程中，IPTV对承载网的要求及优化建议。

[关键词]IPTV 承载网骨干网城域网接入网Qos 组播 ADSL FTTX GPON中图分类号：TP3 文献标识码：A 文章编号：1671－7597(2008)0710041－02随着宽带接入的发展，用户不再满足简单的Internet上网，对通过Internet提供更多的宽带增值业务已显得越来越迫切。

近来，一个新兴的热点--IPTV正在吸引着越来越多的目光。

开展IPTV业务，能以简单的方式为运营商带来宽带用户的大幅度增长。

为了迎接这一变革时代的到来，运营商应着眼长远，把握时机，建设面向IPTV等下一代网络应用的承载网。

一、IPTV业务对承载网提出了新的要求IPTV承载的最主要内容包括视频点播(VOD)和电视频道(TV)节目。

为了保证IPTV的收看质量与目前的有线电视网收看质量相当，IPTV承载网要求能在带宽、频道切换时延、网络QoS等方面提供保证。

（一）用户接入带宽如果为用户提供DVD效果的IPTV业务，利用现有广泛使用的编码技术，用户至少需要3～4Mbit/s(使用MPEG-2编码)或2Mbit/s(使用MPEG-4或更高压缩率的编码)的下行接入带宽。

（二）IP网络对组播技术的支持有线电视网的频道切换非常快，IPTV也应尽量减少端到端的时延，据IPTV用户调查，用户可接受1s的TV频道切换时间及10s以下的VOD切换时间。

为了保证IPTV用户在不同频道之间的切换具有和普通电视切换相同的性能，IPTV业务的广泛部署至少要求DSLAM设备支持IP组播技术。

根据IPTV不同的部署策略以及节约城域网带宽的考虑，核心网、城域网必须支持IP组播技术。

（三）网络QoS丢包、抖动等都会严重影响IPTV的收看质量，会让用户觉得IPTV比不上有线电视。

IPTV业务对承载网的要求及建设方案探讨【摘要】IPTV业务的开展不仅对运营商提高营收具有重要的意义，也是宽带向下一代网络发展的必然之路。

但是，在建立IPTV系统的同时，需要对承载网络进行全面的优化，使其提升带宽、QoS、组播控制和安全保障能力，从而更好地支持IPTV业务的开展。

本文主要分析IPTV业务对承载网要求和现网存在的问题，提出现有承载网的优化方案建议。

【关键词】IPTV；承载网；接入网；组播；QoS1.IPTV业务对承载网的要求当前的IPTV应用主要提供四类业务：直播电视、视频点播、时移电视、基于机顶盒的传统宽带业务（因特网浏览业务和游戏业务）。

这些业务对实时性要求很强，为了保证IPTV的收看质量与目前的有线电视网收看质量相当，IPTV 承载网要求能在带宽、频道切换时延、网络QoS等方面提供保证。

（1）网络带宽要求国内IPTV视频编码倾向于使用H.264的视频压缩编码技术。

在此编码技术下，IPTV业务必须满足的网络带宽要求是：用户下行网络带宽至少应达到2Mbps，用户上行网络带宽至少应达到384Kbps（可视电话速率）。

（2）频道切换时延要求因有线电视网的频道切换非常快，IPTV也应尽量减少端到端之间的时延，根据IPTV用户调查，用户可接受1s的TV频道切换时间以及10s以下VOD的切换时间。

（3）网络服务质量（QoS）要求丢包、抖动、延时等都会严重影响IPTV的收看质量。

为保障IPTV业务的服务质量，IPTV典型业务的端到端服务质量（QoS）要求如表1所示；（4）可控组播技术要求为了降低视频业务对核心网络、汇聚网络的带宽需求，IPTV直播业务需要网络提供组播业务支持。

在IPTV网络部署时，从最大化节省接入网带宽角度哭率，对组播复制点选择至少要求DSLAM设备支持IP组播技术，且末端设备要求支持IGMP Snooping等功能。

2.宽带承载网的现状目前，宽带IP承载网络还存在一些问题，主要表现在以下几方面：（1）现有城域网L2、L3交换机、BAS、路由器组播能力参差不齐，虽然近几年IP网络不断优化升级，但仍无法全程全网支持组播。
