IPTV主要技术及解决方案引言概述：随着互联网的发展和智能设备的普及，IPTV（Internet Protocol Television）作为一种新兴的视频传输方式，正逐渐成为人们的主要选择。

IPTV通过互联网协议传输视频内容，为用户提供更加个性化、高清晰度的观看体验。

本文将介绍IPTV 的主要技术和解决方案，帮助读者更好地了解和使用这一技术。

一、网络传输技术1.1 IP协议：IPTV采用IP协议传输视频内容，通过网络将视频数据分割成小包进行传输，保证数据的快速、稳定传输。

1.2 QoS技术：为了确保视频内容的高清晰度和流畅性，IPTV使用QoS（Quality of Service）技术，对网络带宽进行优化，提高视频传输的质量。

1.3 多播技术：IPTV利用多播技术，将视频内容同时传输给多个用户，减少网络拥堵，提高视频播放效率。

二、视频编码技术2.1 H.264编码：IPTV主要采用H.264编码技术，将视频内容进行压缩，减小数据量，提高传输效率。

2.2 HEVC编码：随着4K、8K视频的普及，IPTV开始采用HEVC（High Efficiency Video Coding）编码技术，提高视频质量，减少带宽占用。

2.3 音视频同步技术：IPTV通过音视频同步技术，确保视频画面和声音的同步播放，提升用户观看体验。

三、内容分发技术3.1 CDN技术：IPTV使用CDN（Content Delivery Network）技术，将视频内容分发到全球各地的服务器上，减少视频加载时间，提高用户观看体验。

3.2 P2P技术：为了降低服务器负载和成本，IPTV采用P2P（Peer-to-Peer）技术，让用户之间共享视频内容，提高内容分发效率。

3.3 缓存技术：IPTV利用缓存技术，将热门视频内容存储在用户设备或网络节点上，减少网络传输时间，提高视频播放速度。

四、用户体验优化技术4.1 交互式界面：IPTV提供交互式界面，用户可以根据自己的喜好选择观看内容，提高用户体验。

IPTV主要技术及解决方案引言概述随着互联网的快速发展，IPTV（Internet Protocol Television）作为一种新型的电视传输方式，正在逐渐走进人们的生活。

IPTV利用互联网协议传输电视节目，为用户提供更加丰富多样的节目选择和更高质量的观看体验。

本文将介绍IPTV的主要技术及解决方案，帮助读者更好地了解这一新兴的电视传输方式。

一、网络传输技术1.1 IP协议IPTV使用IP协议进行数据传输，通过将电视节目内容转换为数字信号，然后通过IP网络传输到用户终端，实现电视节目的播放。

1.2 网络带宽IPTV对网络带宽要求较高，用户需要具有稳定的宽带网络才能流畅观看高清电视节目。

1.3 QoS（Quality of Service）为了保证用户观看体验，IPTV需要实现QoS技术，确保在网络拥堵时仍能保持电视节目的流畅播放。

二、内容传输技术2.1 MPEG编码IPTV使用MPEG编码将电视节目内容进行压缩，以减少数据传输量，提高传输效率。

2.2 流媒体技术IPTV采用流媒体技术，将电视节目内容分割成数据流，实现边下载边播放的功能，提高用户观看体验。

2.3 多媒体协议IPTV使用多媒体协议（如RTSP、RTP）实现视频、音频等多媒体数据的传输和播放，确保节目内容的完整性和稳定性。

三、终端设备技术3.1 机顶盒用户需要安装IPTV机顶盒才能接收和播放电视节目，机顶盒具有解码、存储、网络连接等功能。

3.2 智能电视部分智能电视已经内置IPTV功能，用户可以直接通过智能电视观看IPTV节目，无需额外安装设备。

3.3 移动设备用户也可以通过手机、平板等移动设备观看IPTV节目，实现多屏互动的观看体验。

四、内容提供商技术4.1 服务器IPTV的内容提供商需要搭建稳定的服务器来存储和传输电视节目内容，确保用户能够正常观看。

4.2 CDN（Content Delivery Network）通过CDN技术，内容提供商可以将电视节目内容缓存到全球各地的服务器上，提高内容传输速度和稳定性。

IPTV主要技术及解决方案随着网络技术的不断发展，IPTV（Internet Protocol Television）作为一种新型的数字视频传输方式，正在逐渐走进人们的生活。

IPTV主要技术及解决方案是实现IPTV服务的关键，下面将从不同角度对IPTV主要技术及解决方案进行详细介绍。

一、IPTV主要技术1.1 网络传输技术IPTV使用Internet Protocol（IP）作为传输协议，通过网络将视频信号传输到用户终端。

其中，网络传输技术包括IP包封装、传输协议选择等内容。

1.2 视频编码技术视频编码技术是将视频信号进行压缩编码，以减少数据量，提高传输效率。

常用的视频编码标准包括H.264、H.265等。

1.3 多媒体流处理技术在IPTV系统中，多媒体流处理技术可以实现视频、音频、数据等多种媒体流的传输和处理，确保用户能够流畅观看视频。

二、IPTV解决方案2.1 网络建设为了实现高质量的IPTV服务，需要建设高速、稳定的网络基础设施，确保视频信号能够快速、稳定地传输到用户终端。

2.2 服务器端解决方案在IPTV系统中，服务器端解决方案包括内容管理、用户认证、订购管理等功能，确保用户能够方便地访问和享受IPTV服务。

2.3 用户终端设备用户终端设备是IPTV服务的重要组成部分，不同的终端设备需要支持不同的视频编码标准和解码能力，以保证用户能够流畅观看视频。

三、IPTV主要技术和解决方案的优势3.1 高清晰度通过高效的视频编码技术和网络传输技术，IPTV能够提供高清晰度的视频画面，使用户能够享受更加清晰、逼真的视听体验。

3.2 个性化服务IPTV系统可以根据用户的喜好和需求，提供个性化的视频内容推荐和订购服务，满足不同用户的需求。

3.3 互动性通过IPTV系统，用户可以参与互动节目、投票、点播视频等活动，增强用户参与感和娱乐体验。

四、IPTV主要技术和解决方案的挑战4.1 网络带宽IPTV需要大量的网络带宽支持，特别是在高清视频传输时，需要更大的带宽来保证视频的流畅传输。

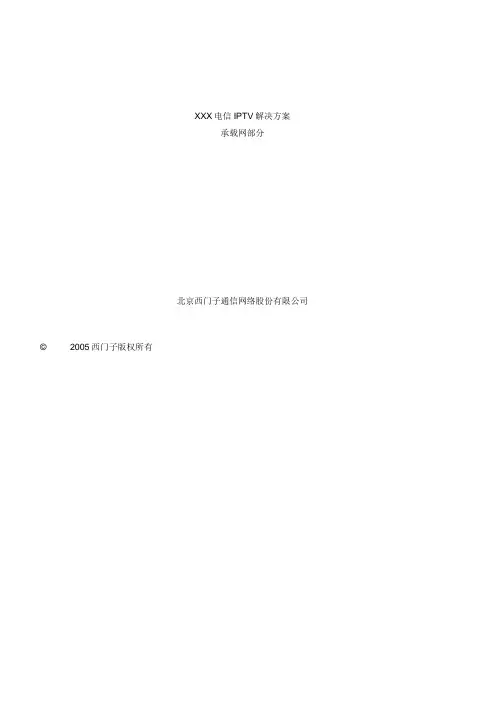

XXX电信IPTV解决方案承载网部分北京西门子通信网络股份有限公司© 2005西门子版权所有目录1背景分析 (3)2XXX电信IP TV承载网部署分析 (5)2.1 XXX电信城域网IP核心层 (5)2.2 XXX电信城域网IP边缘层 (5)2.3 XXX电信城域网IP层协议分析 (6)2.4 XXX电信城域网汇聚层 (7)2.5 XXX电信城域网用户接入层 (7)3承载网关键问题分析 (9)3.1 接入汇聚层组播复制点的选择 (9)3.2 部署组播需要注意的问题 (14)3.2.1 组播上行的保证 (14)在上行链路上使用QoS控制机制 (14)单独构建专用的组播传输通道 (14)3.2.2 组播下行质量的保证 (14)控制端口的用户数量 (14)在用户下行链路上使用QoS保证组播数据 (15)3.3 组播安全性保证 (15)4不同用户规模网络模型分析 (16)4.1 方案一：采用现有城域网直接承载（5-10万用户以下适用） (16)4.1.1 组播复制点在BRAS上（适合最少用户时） (16)4.1.2 组播复制点在DSLAM上（适合较多用户时） (17)4.2 方案二：在现有城域网上叠加VPN承载 (19)4.3 方案三：设置专网承载 (21)4.4 西门子建议实施步骤 (22)5组播方案案例 (22)5.1 上海组网方案 (22)5.2 广西组网方案 (23)6附录：组播的实现原理 (24)6.1 组播路由协议PIM－SM (24)6.2 主机路由协议IGMP (26)6.3 MSDP协议 (27)6.4 Anycast RP (27)1 背景分析目前，IPTV承载的最主要内容包括视频点播(VOD)及电视频道(TV)节目。

为了能够实现较好的IPTV 效果，不仅对于节目源，编解码，等视频处理部分有较高要求，对于目前XXX电信承载网也提出了新的要求，IPTV承载网要求能在带宽、频道切换时延、网络QoS等方面提供更好的保证。

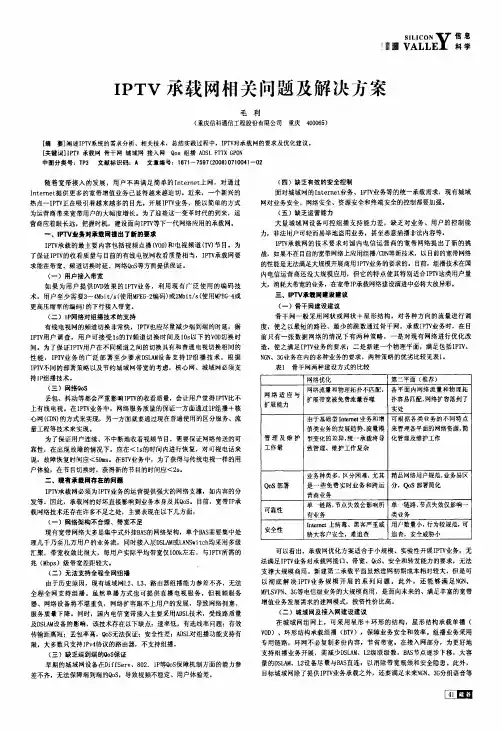

；霪滋I PTV承载网相关问题及解决方案毛利(重庆信科通信工程股份有限公司重庆400065)[摘要]阐述I PT V系统的需求分析、相关技术，总结实践过程中，I PT v对承载嘲的要求及优化建议。

[关键词]I PT V承载嘲骨干网城域网接入网Q os组播A D sL FT T x G PO N中图分类号：TP3文献标识码：^文章编号：1671—7597(2008)0710041—02随着宽带接入的发展，用户不再满足简单的I nt er net上网，对通过I n t er n et提供更多的宽带增值业务已显得越来越迫切。

近来，一个新兴的热点一I PT v正在吸引着越来越多的目光。

开展I Pl H v业务，能以简单的方式为运营商带来宽带用户的大幅度增长。

为了迎接这一变革时代的到来，运营商应着眼长远，把握时机，建设面向I PT V等下一代网络应用的承载网。

一、l PT V业务对承载同提出了新的要求I PT V承载的最主要内容包括视频点播(V O D)和电视频道(T v)节目。

为了保证I PT V的收看质量与目前的有线电视嘲收看质量相当，I PTv承载网要求能在带宽、频道切换时延、网络Q o s等方面提供保证。

(一)用户接入带宽如果为用户提供啪效果的IPT V业务，利用现有广泛使用的编码技术，用户至少需要3～4M bi t／s(使用肝E G一2编码)或2M bi t／s(使用咿E G一4或更高压缩率的编码)的下行接入带宽。

(二)I P网络对组播技术的支持有线电视网的频道切换非常快，I PTV也应尽量减少端到端的时延，据I PT V用户调查，用户可接受1s的T V频道切换时间及10s以下的V O D切换时间。

为了保证I PT v用户在不同频道之间的切换具有和普通电视切换相同的性能，IPT V业务的广泛部署至少要求D sL A M设备支持IP组播技术。

根据I PT V不同的部署策略以及节约城域网带宽的考虑，核心网、城域嘲必须支持I P组播技术。

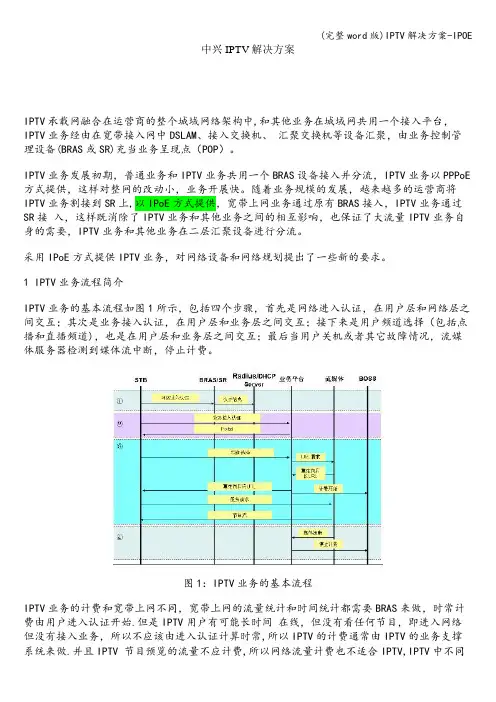

中兴IPTV解决方案IPTV承载网融合在运营商的整个城域网络架构中,和其他业务在城域网共用一个接入平台，IPTV业务经由在宽带接入网中DSLAM、接入交换机、汇聚交换机等设备汇聚，由业务控制管理设备(BRAS或SR)充当业务呈现点（POP）。

IPTV业务发展初期，普通业务和IPTV业务共用一个BRAS设备接入并分流，IPTV业务以PPPoE 方式提供，这样对整网的改动小，业务开展快。

随着业务规模的发展，越来越多的运营商将IPTV业务割接到SR上,以IPoE方式提供，宽带上网业务通过原有BRAS接入，IPTV业务通过SR接入，这样既消除了IPTV业务和其他业务之间的相互影响，也保证了大流量IPTV业务自身的需要，IPTV业务和其他业务在二层汇聚设备进行分流。

采用IPoE方式提供IPTV业务，对网络设备和网络规划提出了一些新的要求。

1 IPTV业务流程简介IPTV业务的基本流程如图1所示，包括四个步骤，首先是网络进入认证，在用户层和网络层之间交互；其次是业务接入认证，在用户层和业务层之间交互；接下来是用户频道选择（包括点播和直播频道)，也是在用户层和业务层之间交互；最后当用户关机或者其它故障情况，流媒体服务器检测到媒体流中断，停止计费。

图1：IPTV业务的基本流程IPTV业务的计费和宽带上网不同，宽带上网的流量统计和时间统计都需要BRAS来做，时常计费由用户进入认证开始.但是IPTV用户有可能长时间在线，但没有看任何节目，即进入网络但没有接入业务，所以不应该由进入认证计算时常,所以IPTV的计费通常由IPTV的业务支撑系统来做.并且IPTV 节目预览的流量不应计费,所以网络流量计费也不适合IPTV,IPTV中不同点播节目的收费标准是不一样的，由业务支撑系统计费较Internet业务惯用的网络流量和网络时常计费具有更好的灵活性。

2 用户进入网络认证网络进入认证，并统计网络流量和用户在线时长，是为了研究用户行为、辅助网络优化的目的。

内容 IPTV解决方案• Triple Play推动城域网网络结构的优化骨干网，汇聚层，接入层如何分离控制不同接入业务• IPTV 网络结构 • IPTV网络设计 • IPTV业务部署建议CHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential2Triple Play推动城域网网络结构的优化• Triple Play业务对现有城域网的挑战• 为Triple Play 优化的网络结构特征CHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential3Triple Play业务对现有城域网的挑战• 视频业务高带宽的特性对现有网络结构和网络设备的挑战 • 从“连接”到“运营”转变的挑战 • 开展新业务，巨大的投资成本和保持盈利能力带来的挑战 • IPTV业务需要高品质SLA, 为管理和监控带来的挑战 • 全方位的安全保障的挑战 • 城域网大规模时延敏感业务支持能力的挑战CHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential4为Triple Play 优化的网络结构特征• 接入层的业务分离 为每个业务建立分离的逻辑拓扑； 业务逻辑拓扑可能映射到相同或不同的物理链路； 不同业务终结于网络中不同的层次和设备； 每个家庭网络终端与相应的业务拓扑相对应； Set Top == Video, PC == Internet Access, IP Phone == Voice • 灵活的架构适合各种新兴业务的快速开发与部署CHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential5为什么要实施业务分离？• 不同的业务需要不同的可用性，带宽需求业务 Internet access 可用/健壮性 中 带宽需求 中 时延和抖动 不敏感 丢包率 不敏感 链路和设备冗余 要求低Video (vod,组播）高高中度敏感高度敏感组播要求高voice高低高度敏感中度敏感要求高• 业务分离便于实施不同的QoS策略和路由策略 • 运行商 组织结构 不同的业务可能由不同的部门管理； 业务隔离为不同部门分别管理各自的业务提供可能；CHN-0003 © 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential6业务如何分离？骨干网，汇聚层，接入层业务如何分离？Port 1 +STB以太网汇聚GE Uplink 视频Video Bridge Group视频DSL HAG+STB？？分离话音？？分离话音 Internet视频？？分离话音 Internet GE DSLAMData Bridge GroupPort z Internet +STBVoIP Bridge GroupDSL HAGCHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential7汇聚层，接入层业务的业务分离汇聚层通过多Vlan和独 立上联链路的方式分离Port 1Video VC Data VC Video Bridge Group Voice VC接入层通过多VC的方式分离+STB视频以太网汇聚GE UplinkVideo VLAN Data VLAN Voice VLAN Data Bridge Group？？分离话音DSL HAG+STBInternet802.1Q EncapsGE DSLAMPort zVideo VC+STBData VCVoIP Bridge GroupVoice VCDSL HAGCHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential8骨干网业务分离的3种方式• 通过VR虚拟路由器分离 • 完全的物理分离 • 业务网关分离CHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential9方式1—通过虚拟路由器分离以太网汇聚视频 GE UplinkVideo VLANIP/MPLS骨干网话音Data VLAN Voice VLAN接入层数据802.1Q EncapsCHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential10Video VLAN Data VLAN Voice VLANVideo VLAN Data VLAN Voice VLANWT-101:从单独的BRAS到多个BBNG• PPPoE在数据宽带接入中担负着用户认证和计费的重任 • 在Video业务中，无论是BTV还是VoD，认证系统都是 由Video系统的上层应用层完成的，PPPoE不再是必须 • 因此，WT-101中提出了IPoE和BBNG的概念，BBNGBroadband Network Gateway • 从宽带用户到运营商IP网关，可以有多个BBNG，而不 是单个BRAS作为网关和业务提供点CHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential21IPTV解决方案• Triple Play推动城域网网络结构的优化 • IPTV 网络结构带宽需求分析 组播复制点 采用适合IPTV业务的协议和AAA方式 网络拓扑 IPTV视频服务系统的部署与端到端的城域网结构• IPTV网络设计 • IPTV业务部署建议CHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential22IPTV 网络结构• 带宽需求分析 • 组播复制点 • 采用适合IPTV业务的协议和AAA方式 • 网络拓扑 • IPTV视频服务系统的部署与端到端的城域网结构CHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential23带宽需求分析• 视频类业务将驱动宽带接入网带宽需求增长20-30倍 以上（由目前的100k增长到2M-3M左右）； • 计算模型 每DSLAM带340配置用户（每框14槽，每槽32 线，448线，按照75％实装率计算） 按照50%并发在线率,170并发VOD用户 每用户带宽2.5MbpsCHN-0003© 2005 Cisco Systems, Inc. All rights reserved.Cisco Confidential24所需带宽分析DSLAM DSLAM DSLAM DSLAM DSLAM DSLAM所需带宽的计算方法如下：1、平均每个DSLAM 170个并发VOD用10GE RING以太网汇聚设备n*GE以太网汇聚设备 n*GE SR户，每个以太网汇聚设备连接10个 DSLAM，每个SR支撑4个以太网汇聚设 备，共6800用户在线，每个用户的带宽为 2.5Mb，并发需要17Gb的总带宽。

IPTV业务对承载网的要求及建设方案探讨【摘要】IPTV业务的开展不仅对运营商提高营收具有重要的意义，也是宽带向下一代网络发展的必然之路。

但是，在建立IPTV系统的同时，需要对承载网络进行全面的优化，使其提升带宽、QoS、组播控制和安全保障能力，从而更好地支持IPTV业务的开展。

本文主要分析IPTV业务对承载网要求和现网存在的问题，提出现有承载网的优化方案建议。

【关键词】IPTV；承载网；接入网；组播；QoS1.IPTV业务对承载网的要求当前的IPTV应用主要提供四类业务：直播电视、视频点播、时移电视、基于机顶盒的传统宽带业务（因特网浏览业务和游戏业务）。

这些业务对实时性要求很强，为了保证IPTV的收看质量与目前的有线电视网收看质量相当，IPTV 承载网要求能在带宽、频道切换时延、网络QoS等方面提供保证。

（1）网络带宽要求国内IPTV视频编码倾向于使用H.264的视频压缩编码技术。

在此编码技术下，IPTV业务必须满足的网络带宽要求是：用户下行网络带宽至少应达到2Mbps，用户上行网络带宽至少应达到384Kbps（可视电话速率）。

（2）频道切换时延要求因有线电视网的频道切换非常快，IPTV也应尽量减少端到端之间的时延，根据IPTV用户调查，用户可接受1s的TV频道切换时间以及10s以下VOD的切换时间。

（3）网络服务质量（QoS）要求丢包、抖动、延时等都会严重影响IPTV的收看质量。

为保障IPTV业务的服务质量，IPTV典型业务的端到端服务质量（QoS）要求如表1所示；（4）可控组播技术要求为了降低视频业务对核心网络、汇聚网络的带宽需求，IPTV直播业务需要网络提供组播业务支持。

在IPTV网络部署时，从最大化节省接入网带宽角度哭率，对组播复制点选择至少要求DSLAM设备支持IP组播技术，且末端设备要求支持IGMP Snooping等功能。

2.宽带承载网的现状目前，宽带IP承载网络还存在一些问题，主要表现在以下几方面：（1）现有城域网L2、L3交换机、BAS、路由器组播能力参差不齐，虽然近几年IP网络不断优化升级，但仍无法全程全网支持组播。
