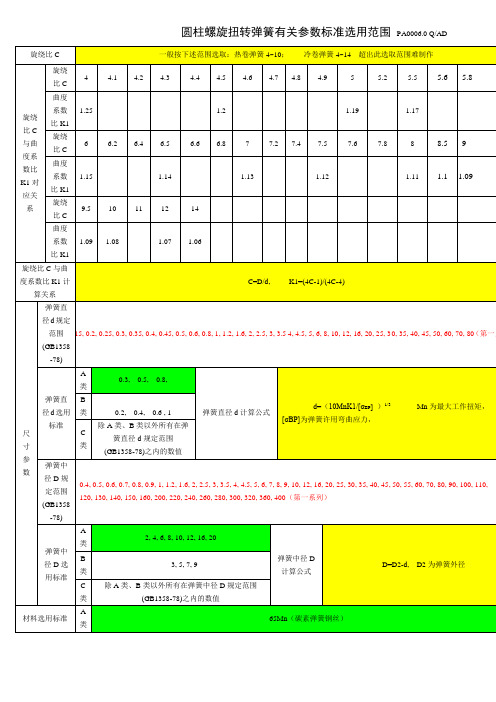

圆柱螺旋扭转弹簧计算公式EXCEL计算

01圆柱型螺旋压缩弹簧计算-2024-4-19 01圆柱型螺旋压缩弹簧计算-2024-4-19螺旋压缩弹簧是一种常见的弹簧形式，其主要用途是用来吸收和存储能量。

在工程设计和制造中，对螺旋压缩弹簧进行计算是非常重要的。

本文将介绍如何进行圆柱型螺旋压缩弹簧的计算。

圆柱型螺旋压缩弹簧的结构由螺旋线和两个端部构成。

在进行计算前，我们需要先测量和确定一些重要的参数，包括弹簧线径（d）、外径（D）、自由长度（L0）、螺距（p）和圈数（n）等。

根据这些参数，我们可以计算出一些关键的参数，例如弹簧刚度（k）、应力（σ）和最大压缩量（S）等。

弹簧刚度（k）是指单位长度的弹簧在受力情况下的弹性变形量。

其计算公式为：k=G(d^4/64D^3n)其中，G为剪切模量。

应力（σ）是指单位面积内的力量，其计算公式为：σ=8FD/πd^3其中，F为弹簧的受力量。

最大压缩量（S）是指弹簧在压缩过程中最大的压缩位移。

其计算公式为：S=L0-(D+d)n弹簧的选用主要基于其刚度和最大压缩量。

在实际应用中，我们可以通过调整弹簧线径、外径和圈数等参数来满足不同的需求。

除了上述主要的计算参数外，我们还需要考虑一些其他的因素，例如材料的弹性模量、疲劳寿命和表面质量等。

这些因素都会影响弹簧的性能和使用寿命，因此需要在计算和设计中加以考虑。

总结起来，圆柱型螺旋压缩弹簧的计算主要包括弹簧刚度、应力和最大压缩量等参数的计算。

根据这些参数，我们可以选择合适的弹簧材料和尺寸，以满足实际的工程需求。

在进行计算和设计时，还需要考虑其他的因素，以确保弹簧的性能和寿命。

参数名称符号需修正的计算值弹簧中径(mm)D 300钢丝直径（mm）d 35有效圈数n 6总圈数n182材料的切变模量（MPa)G 78500材料许用切应力（MPa)590弹簧刚度（N/mm）90.89433835试验载荷（N）33112.71382试验变形量(mm)fs 364.2989698旋绕比C 8.571428571曲度系数/应力修正系数K 1 1.170806604安装载荷（N）F110000安装高度（mm）H1479.9821465安装变形量（mm）110.0178535安装状态下切应力(MPa)178.1792949最大工作载荷（N）F228000最大载荷过大最大载荷工作高度（mm）H2281.9500102最大载荷工作变形量（mm）308.0499898最大载荷下切应力(MPa)498.9020257节距(mm)t 89.5833333389.84166496螺旋角（°）α 5.429700983自由高度(mm)H 590591.5499898高径比b 1.966666667满足左边条件时不用校核稳定性压并高度(mm)Hb 280压并载荷(N)Fb 28177.24489展开长度(mm)L7539.822369圆形截面圆柱螺旋压缩弹簧计算备注公式有效圈数+1.5，2，2.5(当C≥6时可调整为1)0.845596654取值范围(0.28-0.5)D 推荐取值5°～ 9°198.0321两端固定b≤5.3一端固定一端回转b≤3.7两端回转b≤2.60.40.50.60.70.80.910.10.120.140.160.20.250.3 12 2.25 2.5 2.753 3.25 3.51.522.51.2 1.4 1.6 1.822.2 2.5 2.83 0.350.40.450.50.60.70.80.913.7544.25 4.5 4.7555.566.53.2 3.5 3.844.2 4.5 4.855.5 1.2 1.62 2.53 3.54 4.55 77.588.599.51010.5116 6.577.588.591012 6810121620253035 11.512.513.514.51516182022141618202225263032 404550607080第二系列0.080.09 252830353842454850525558 0.180.220.280.320.550.65 1.4 1.8 2.26065707580859095100 2.8 3.2 5.5 6.579111418105110115120125130135140145 22283238425565150160170180190200210220230240250260270280290300320340360380400450500550600650700。

弹簧螺旋角计算公式弹簧螺旋角是在弹簧设计和制造中一个非常重要的参数。

它的计算对于确保弹簧能够正常工作，满足特定的性能要求具有关键意义。

咱们先来说说弹簧螺旋角到底是啥。

想象一下一个弹簧，就像咱们常见的那种压缩弹簧或者拉伸弹簧，它一圈一圈绕起来的那个角度，就是螺旋角啦。

这个角度的大小会影响弹簧的很多性能，比如它的弹性、承载能力等等。

那怎么计算这个螺旋角呢？一般来说，我们可以用下面这个公式：tanα = p / (πd)这里的α就是螺旋角，p 是弹簧的螺距，d 是弹簧的中径。

可能有人会问，啥是螺距？啥又是中径？别着急，咱们一个一个来解释。

螺距呢，就是弹簧相邻两圈对应点之间的轴向距离。

比如说，你拿一个弹簧，从这一圈的某个点，到相邻的下一圈的对应点，这之间的距离就是螺距。

中径呢，就是弹簧钢丝中心线所在圆柱的直径。

我给您举个例子哈。

比如说有一个弹簧，它的螺距是 10 毫米，中径是 50 毫米。

那咱们来算算它的螺旋角。

tanα = 10 / (π×50) ，算出来之后，再用反正切函数就可以求出螺旋角α啦。

在实际的工程应用中，弹簧螺旋角的计算可不是这么简单就完事儿的。

还得考虑很多其他的因素，比如说材料的特性、工作环境的要求等等。

我记得有一次，我们工厂要生产一批特殊规格的弹簧，用于一种新型的机械设备。

客户对弹簧的性能要求特别高，其中就包括对螺旋角的精确控制。

我们的工程师们可真是费了好大的劲儿，反复计算、试验，不断调整参数，就为了能让弹簧达到最佳的性能。

那几天，整个车间都弥漫着紧张的气氛。

大家都知道，这批弹簧要是做不好，不仅影响订单，还可能影响咱们厂的声誉。

最后，经过大家的努力，终于算出了合适的螺旋角，生产出了让客户满意的弹簧。

所以说啊，别看这小小的弹簧螺旋角，里面的学问可大着呢！它需要我们仔细计算，精心设计，才能让弹簧发挥出最好的作用。

总之，弹簧螺旋角的计算公式虽然看起来不复杂，但要真正运用好，还得结合实际情况，综合考虑各种因素。

圆柱螺旋压缩弹簧计算示例
1、圆柱螺旋压缩弹簧的基本参数
圆柱螺旋压缩弹簧是目前工业应用上最为常用的弹簧形式之一，其具有行程大、载荷大的特点，且计算简单、性能稳定、使用寿命长，在离合器、减震器等电器仪表中表现出色。

通常使用的圆柱螺旋弹簧参数有：外径Φd、内径ΦD、螺旋槽数N、槽宽t、槽深H、弹簧总长度n、起动拉力Fs、最大径向载荷Fa、作用位置系数X。

2、示例
a、弹簧的K值
弹簧的K值可以用下式计算
K=(8FH/πd3)X(1+X/n)
b、弹簧的弹性变形
弹性变形δ的计算公式为：
δ=(8F/Kπd3)X(1+X/n)
计算结果：δ=17.346mm
c、弹簧在拉伸时的变形量
弹簧在拉伸时的变形量是指当弹簧在外力作用下拉伸时，它的总长度变成多少。

一般情况下，弹簧的变形量的计算公式为：
ΔL=(8F/Kπd3)X(1+X/n)XL。

圆柱螺旋压缩（拉伸）弹簧的设计计算（一）几何参数计算普通圆柱螺旋弹簧的主要几何尺寸有：外径D中径D2内径D1、节距P、螺旋升角a及弹簧丝直径d。

由下图圆柱螺旋弹簧P a= arctg的几何尺寸参数图可知，它们的关系为：’〔式中弹簧的螺旋升角a，对圆柱螺旋压缩弹簧一般应在5°〜9范围内选取。

弹簧的旋向可以是右旋或左旋，但无特殊要求时，一般都用右旋。

r—D——-1「Di —*1圆柱螺旋弹簧的几何尺寸参数普通圆柱螺旋压缩及拉伸弹簧的结构尺寸计算公式见表（［color=#0000ff 普通圆柱螺旋压缩及拉伸弹簧的结构尺寸（mm计算公式）。

丫为材料的密度，质量m s对各种钢，m s= 4丫=7700kg/m ;对铍青（二）特性曲线弹簧应具有经久不变的弹性，且不允许产生永久变形。

因此在设计弹簧时，务必使其工作应力在弹性极限范围内。

在这个范围内工作的压缩弹簧，当承受轴向载荷P时, 弹簧将产生相应的弹性变形，如右图a所示。

为了表示弹簧的载荷与变形的关系，取纵坐标表示弹簧承受的载荷，横坐标表示弹簧的变形，通常载荷和变形成直线关系（右图b）。

这种表示载荷与变形的关系的曲线称为弹簧的特性曲线。

对拉伸弹簧，如图< 圆柱螺旋拉伸弹簧的特性曲线> 所示，图b为无预应力的拉伸弹簧的特性曲线；图c为有预应力的拉伸弹簧的特性曲线。

右图a中的H0是压缩弹簧在没有承受外力时的自由长度。

弹簧在安装时，通常预加一个压力F min，使它可靠地稳定在安装位置上。

F min称为弹簧的最小载荷（安装载荷）。

在它的作用下，弹簧的长度被压缩到H1其压缩变形量为入min。

F max为弹簧承受的最大工作载荷。

在F max作用下，弹簧长度减到H2, 其压缩变形量增到入max。

入max 与入min的差即为弹簧的工作行程圆柱螺旋压缩弹簧的特性曲线騒二险” u 常数 AminArux圆柱螺旋拉伸弹簧的特性曲线h, h= X max-入 min 。

圆柱螺旋压缩弹簧计算圆柱螺旋压缩弹簧是一种常见的机械弹簧，广泛应用于各种机械设备中。

它具有体积小、重量轻、结构简单等优点，因此深受广大工程师和设计师的青睐。

本文将介绍圆柱螺旋压缩弹簧的计算方法及其相关参数，并通过一个具体的案例来说明如何进行实际应用。

首先，圆柱螺旋压缩弹簧的计算需要考虑以下几个参数：外径（D）、内径（d）、材料直径（d0）、材料的疲劳极限（σf）、允许的应力（σallow）、安全系数（η）、升逸系数（K）以及弹簧的自由长度（L0）等。

其中，外径和内径是弹簧的关键几何参数，材料直径是指弹簧线圈的直径，疲劳极限是指弹簧材料在工作条件下所能承受的最大应力，允许的应力是指弹簧所能承受的最大应力，安全系数是指将允许的应力与疲劳极限的比值，升逸系数是指弹簧在线圈上升高时的变形系数，自由长度是指弹簧不受外力压缩时的长度。

下面，我们通过一个实际案例来进行圆柱螺旋压缩弹簧的计算。

假设机械设备需要采用圆柱螺旋压缩弹簧进行支撑和缓冲，设定的设计要求如下：- 装配长度（L）：100mm-轴向载荷（F）：200N-圆柱螺旋压缩弹簧材料：优质弹簧钢- 材料直径（d0）：10mm-安全系数（η）：1.5- 允许的应力（σallow）：350MPa-材料疲劳极限（σf）：700MPa根据设定的设计要求和给定的参数，我们可以通过以下步骤进行圆柱螺旋压缩弹簧的计算：步骤1：计算弹簧线圈数（n）根据弹簧的装配长度和弹簧的自由长度可以计算出弹簧的线圈数（n）。

L0为自由长度，L为装配长度。

根据公式L=L0+n*d0，即可得到线圈数。

步骤2：计算外径（D）根据外径（D）与线圈数（n）的关系，可以计算出外径（D）。

使用公式：d0*n+D=2D，即可将外径算出。

步骤3：计算内径（d）根据外径（D）和线圈直径（d0）可以计算内径（d）。

使用公式：D-d0=d，即可将内径算出。

步骤4：计算升逸系数（K）根据升逸系数与线圈数（n）的关系，可以计算出升逸系数（K）。

圆柱螺旋压缩（拉伸）弹簧的设计计算首先，我们需要确定圆柱螺旋压缩弹簧的几何参数，包括弹簧线径d、弹簧直径D、弹簧长度L以及螺旋数n等。

这些参数决定了弹簧的刚度和
载荷能力。

接下来，我们需要确定弹簧的材料，并获取弹簧材料的力学性
能参数，如弹性模量E、屈服强度σy以及拉伸强度σt等。

在设计计算中，我们首先需要根据工作要求来确定所需的刚度系数k，即弹簧在受到单位长度变形时的力。

刚度系数k可以通过以下公式得到：k=(Gd^4)/(8nD^3)
其中，G为材料的剪切模量。

接下来，我们需要根据弹簧的刚度系数k和工作要求来确定所需的弹
簧力F。

弹簧力F可以通过以下公式计算得到：
F=kL
然后，我们可以根据所需的弹簧力F和弹簧材料的屈服强度σy来确
定所需的弹簧线径d。

弹簧线径d可以通过以下公式计算得到：d=((4F)/(πσy))^(1/2)
接下来，我们需要根据弹簧线径d和螺旋数n来确定所需的弹簧直径D。

弹簧直径D可以通过以下公式计算得到：
最后，我们可以根据所需的弹簧长度L和螺旋数n来确定弹簧的有效
圈数N。

弹簧的有效圈数N可以通过以下公式计算得到：
N=L/(πD)
以上是一种常见的圆柱螺旋压缩弹簧的设计计算方法。

不同的工作要求和应用场景可能需要考虑更多的因素，如弹簧的材料疲劳寿命、弹簧的自振频率等。

因此，在实际设计中，需要根据具体情况进行进一步的计算和分析。
