储罐的结构

钢制球形储罐型式与基本参数
型式：
1.悬挂式钢制球形储罐：这种储罐是通过悬挂在储罐底座上的链条或
索具来支撑的。

这种设计使得储罐可以在地面上转动，便于进行清洗和维护。

悬挂式球形储罐适用于相对较小的容量，并且在易燃易爆工况下较常见。

2.支撑式钢制球形储罐：这种储罐是通过支撑结构固定在地面上的。

支撑式球形储罐由于具有较大的容纳量，适合储存液体或气体，如石油、
天然气等。

支撑式储罐结构稳定，可以抗风、抗震等外界力的影响。

基本参数：
1.容量：钢制球形储罐的容量可以从几立方米到几千立方米不等，它
取决于实际应用需求。

容量越大，罐体直径和高度将越大。

2.直径：储罐的直径是指储罐球形体的最大直径。

它通常是设计中最
重要的参数之一，决定着储罐的结构和稳定性。

直径越大，罐体的结构刚
度越大。

3.高度：高度是指储罐从基座到罐体顶部的总长度。

高度和直径一起
决定了储罐的整体体积和占地面积。

4.壁厚：壁厚是指储罐球体的材料厚度。

它与储罐的容量和直径有直
接关系。

在设计过程中，需要根据储存的液体或气体的性质和工作条件计
算合适的壁厚，以确保储罐的强度和安全性。

此外，还有一些与储罐设计和功能相关的参数，如入口和出口的位置、内衬材料等。

这些参数将根据具体的应用需求和工作环境进行选择和确定。

综上所述，钢制球形储罐是一种常见的容器，具备优异的特点。

了解其型式和基本参数对于正确选择和使用储罐至关重要，以确保储罐的安全和有效运行。

搪瓷储罐结构作用
搪瓷储罐是一种常见的贮存液体和气体的设备，具有以下结构和作用：
1. 内衬层：搪瓷储罐内部覆盖有一层搪瓷衬里，这是最重要的一层结构。

搪瓷材料具有极高的耐腐蚀性和耐磨性，可以有效地保护储罐内壁免受液体或气体的腐蚀和磨损。

搪瓷内衬层还具有良好的平整度和光滑度，有助于减少摩擦阻力和防止污物黏附。

2. 外壳结构：搪瓷储罐的外壳一般由双层或多层金属板组成，内外壳之间通过一定的支撑结构相连接。

外壳的主要作用是提供机械强度和防护，保护搪瓷内衬层不受外界物理力的影响。

3. 支撑结构：搪瓷储罐的支撑结构通常由支撑脚、支撑架等组成，用于支撑和固定整个储罐。

支撑结构的作用是将储罐与地面分离，使其能够稳定地承载储存的液体或气体的重量。

4. 进出口和管道系统：搪瓷储罐的进出口通常位于储罐顶部或底部，通过管道与其他设备相连接。

进出口和管道系统的作用是控制液体或气体的流动，便于充入或排出储罐中的物质。

5. 支撑设备：搪瓷储罐通常配备有支撑设备，如齿轮、电机、搅拌器等。

这些设备的作用是搅拌储存液体，保持液体的均匀性和稳定性。

总的来说，搪瓷储罐的结构主要起到以下作用：保护内衬层免
受腐蚀和磨损；提供机械强度和防护；支撑和固定整个储罐；控制液体或气体的流动；进行搅拌等操作。

储罐的结构构造都有哪些目前我国使用范围最广泛、制作安装技术最成熟的是拱顶储罐、浮顶储罐和卧式储罐。

拱顶储罐构造拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。

拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用最为广泛，最常用的容积为1000 -10000m 3 ，目前，国内拱顶储罐的最大容积已经达到30000m 3 。

罐底：罐底由钢板拼装而成，罐底中部的钢板为中幅板，周边的钢板为边缘板。

边缘板可采用条形板，也可采用弓形板。

一般情况下，储罐内径< 16.5m 时，宜采用条形边缘板，储罐内径≥16.5m 时，宜采用弓形边缘板。

罐壁：罐壁由多圈钢板组对焊接而成，分为套筒式和直线式。

套筒式罐壁板环向焊缝采用搭接，纵向焊缝为对接。

拱顶储罐多采用该形式，其优点是便于各圈壁板组对，采用倒装法施工比较安全。

直线式罐壁板环向焊缝为对接。

优点是罐壁整体自上而下直径相同，特别适用于内浮顶储罐，但组对安装要求较高、难度亦较大。

罐顶：罐顶有多块扇形板组对焊接而成球冠状，罐顶内侧采用扁钢制成加强筋，各个扇形板之间采用搭接焊缝，整个罐顶与罐壁板上部的角钢圈（或称锁口）焊接成一体。

浮顶储罐的构造浮顶储罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。

浮顶随罐内介质储量的增加或减少而升降，浮顶外缘与罐壁之间有环形密封装置，罐内介质始终被内浮顶直接覆盖，减少介质挥发。

罐底：浮顶罐的容积一般都比较大，其底板均采用弓形边缘板。

罐壁：采用直线式罐壁，对接焊缝宜打磨光滑，保证内表面平整。

浮顶储罐上部为敞口，为增加壁板刚度，应根据所在地区的风载大小，罐壁顶部需设置抗风圈梁和加强圈。

浮顶：浮顶分为单盘式浮顶、双盘式浮顶和浮子式浮顶等形式。

单盘式浮顶：由若干个独立舱室组成环形浮船，其环形内侧为单盘顶板。

单盘顶板底部设有多道环形钢圈加固。

其优点是造价低、好维修。

双盘式浮顶：由上盘板、下盘板和船舱边缘板所组成，由径向隔板和环向隔板隔成若干独立的环形舱。

本次培训首先介绍了储罐的发展历程与基本分类，对储罐在设计过程中应考虑的因素与遵循的原则作了简单的讲解。

接着通过对储罐本体构造的讲述引出了本次培训的主要内容，即拱顶罐与内浮顶罐的基本结构及其附件。

通过对这两种储罐的基本结构和各个附件的逐一讲解，采用理论与现场图片相结合的形式，图文并茂，使大家对拱顶罐与内浮顶罐有了进一步的认识，更为日常管理与安全操作提供了有力保障。

最后通过问答的方式将储罐的一些小常识与技术问题呈现给大家，既直观又可加深大家的记忆。

储罐基础知识储罐概念及用途：即储存原油、汽油、煤油、石脑油以及各种不具有挥发性化学品的储存设备，是储运系统设施、炼油、化工装置的重要组成部分。

主要内容：•一、储罐发展简介•二、储罐分类•三、储罐设计•四、储罐本体•五、拱顶罐简介•六、内浮顶罐简介•七、爆炸危险区域划分方法•八、常见技术问答一、储罐发展简介20世纪70年代以来，内浮顶储油罐和大型浮顶油罐发展较快。

第一个发展油罐内部覆盖层的是法国。

1955年美国也开始建造此种类型的储罐。

1962年美国德士古公司就开始使用覆盖浮顶罐，并在纽瓦克建有世界上最大直径为187ft(61.6m)的带盖浮顶罐。

1972年美国已建造了600多个内浮顶油罐。

1978年美国API650附录H对内浮盘的分类、选材、设计、安装、检验及标准载荷、浮力要求等均做了一系列修订和改进。

先进国家都有较齐全的储罐设计专用软件，静态分析、动态分析、抗震分析等，如T形脚焊缝波带分析。

近20年也相继出现各种形式和结构的内浮盘或覆盖物。

1978年国内3000m3铝浮盘投人使用，通过测试蒸发损耗，收到显著效果。

1985年中国从日本引进第一台10×104m3，全部执行日本标准JISB8501，同时引进原材料，零部件及焊接设备。

目前国内对10×104m3油罐有比较成熟的设计、施工和使用的经验，国产大型储罐用高强度刚材已能够批量生产。

15×104m3目前国内正在建设。

储罐形式分类储罐是一种用于储存液体或气体的容器，根据形状和用途的不同，可以分为多种类型。

本文将从储罐形式的角度，对几种常见的储罐进行分类和介绍。

一、圆柱形储罐圆柱形储罐是最常见的一种储罐形式，其外形呈圆柱体或圆筒状。

圆柱形储罐通常由钢板制成，具有较高的强度和耐久性。

它们广泛应用于石油、化工、制药等行业，用于储存各种液体和气体。

圆柱形储罐的优点是结构简单，容积利用率高，易于施工和维护。

二、球形储罐球形储罐外形呈球状，通常由钢板焊接而成。

球形储罐具有良好的压力分布特性，能够承受较高的内部压力。

由于球形储罐具有较小的表面积，相对于同容积的圆柱形储罐，它们可以减少材料和维护成本。

球形储罐主要用于液化气体、液态石油产品等的储存，广泛应用于石油化工、天然气等行业。

三、立式储罐立式储罐是一种高度大于直径的储罐，外形呈圆柱体。

立式储罐具有占地面积小、易于施工和维护的优点，常用于储存低温液体、液态气体等。

立式储罐还可以根据需要设计成带有内部分隔板的多室结构，以储存不同种类的液体或气体。

四、卧式储罐卧式储罐是一种长度大于直径的储罐，外形呈圆柱体。

卧式储罐常用于储存大量液体，如石油、化工原料等。

由于卧式储罐的重心较低，具有较好的稳定性和抗风能力。

此外，卧式储罐还可以安装在地下，以节省用地面积。

五、封闭式储罐封闭式储罐是一种具有密封结构的储罐，用于储存对外界环境敏感的液体或气体。

封闭式储罐可以有效防止储存物质的挥发、泄漏和污染，保证储存物质的质量和安全。

封闭式储罐常用于储存有毒、腐蚀性或易燃易爆的化学品。

根据储罐的形式可以将其分类为圆柱形储罐、球形储罐、立式储罐、卧式储罐和封闭式储罐等几种类型。

每种类型的储罐都有其独特的特点和适用范围，根据实际需要选择合适的储罐类型，可以有效地储存和管理液体或气体物质，保证生产和生活的正常运转。

内浮顶储罐原理浮顶储罐是一种常用于储存液体的设备，其原理是通过浮顶结构来控制储罐内液体的蒸发和溢出，保持储罐内的压力和温度稳定。

一、浮顶储罐的结构和组成浮顶储罐通常由罐壁、罐顶、浮顶和密封系统组成。

罐壁是储罐的主体结构，用于承受内部液体的压力。

罐顶位于罐壁的顶部，起到封闭和保护罐内液体的作用。

浮顶则是可以上下浮动的组件，通常由金属材料制成，其底部浸入储罐内的液体中，从而浮在液面上。

二、浮顶储罐的工作原理浮顶储罐的原理是利用浮力和压力平衡来控制液位和压力。

当液位上升时，浮顶随之上升，保持与液面接触。

由于浮顶的浮力与液体的重力平衡，使得浮顶能够浮在液面上，并随液位的变化而上下浮动。

当液位下降时，浮顶也会相应下降，以保持与液面的接触。

浮顶储罐还配备有密封系统，用于防止液体的蒸发和泄漏。

密封系统通常包括密封垫、密封圈和密封盖等组件。

密封垫位于浮顶和罐壁之间，起到防漏和密封的作用。

密封圈则位于浮顶和罐顶之间，起到密封罐内气体的作用。

密封盖则用于固定罐顶和浮顶，使其保持稳定。

三、浮顶储罐的应用浮顶储罐广泛应用于石油、化工、粮食等行业，用于储存各种液体，如原油、石油产品、化学品、食品等。

其主要优点是能够有效控制液位和压力，减少液体的蒸发和溢出，确保储存物料的质量和安全。

浮顶储罐的设计和使用需要考虑多种因素，如液体的性质、储罐的尺寸和容量、环境条件等。

在设计中需要合理确定浮顶的尺寸和重量，以保证其能够正常浮动。

同时，还需要考虑储罐的密封性能和安全措施，如配备报警系统和防火设施，以应对突发事件。

总结起来，浮顶储罐是一种通过浮顶结构来控制液体蒸发和溢出的设备。

其工作原理是利用浮力和压力平衡来保持液位和压力稳定。

浮顶储罐的应用广泛，可以用于储存各种液体，如石油、化学品和食品等。

然而，在设计和使用过程中需要注意相关的安全措施，以确保储罐的安全和可靠性。

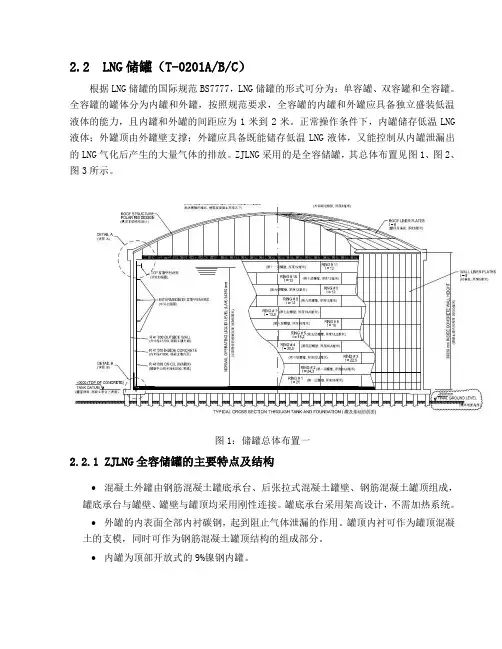

lng储罐结构及原理
LNG（液化天然气）储罐是其中一种常见的储存液化天然气
的结构。

LNG储罐主要由外壳、保温层、内壁、支撑系统、
压力释放系统等组成。

1. 外壳：LNG储罐外部通常由钢材制成，它起到保护内部液
化天然气免受外部环境因素的影响，如温度变化和物理冲击等。

2. 保温层：为了保持LNG的低温状态，储罐表面会添加保温层。

保温层通常由保温材料制成，如聚氨酯泡沫或玻璃纤维。

3. 内壁：LNG储罐的内壁主要由不锈钢或铝合金制成，以保
证储存LNG的完整性和密封性。

4. 支撑系统：支撑系统用于支持储罐的外壳和保温层。

通常，储罐底部有一个支撑结构，可以承受液体的重量。

5. 压力释放系统：由于LNG在很低的温度下会产生气体，储
罐内的压力会增加。

为了防止储罐爆炸或损坏，储罐内部设有压力释放系统，用于释放过多的气体。

LNG储罐的工作原理是通过液化天然气的特性实现的。

液化
天然气需要在极低的温度下（-162°C）和适当的压力下才能变成液态。

LNG储罐提供了一个密封和绝热的环境，在这个环
境下，液化天然气可以保持稳定的低温状态。

当需要使用
LNG时，通过控制储罐内部的压力和温度，可以使液态天然
气重新转化为气体，供应给需要的设备或系统使用。

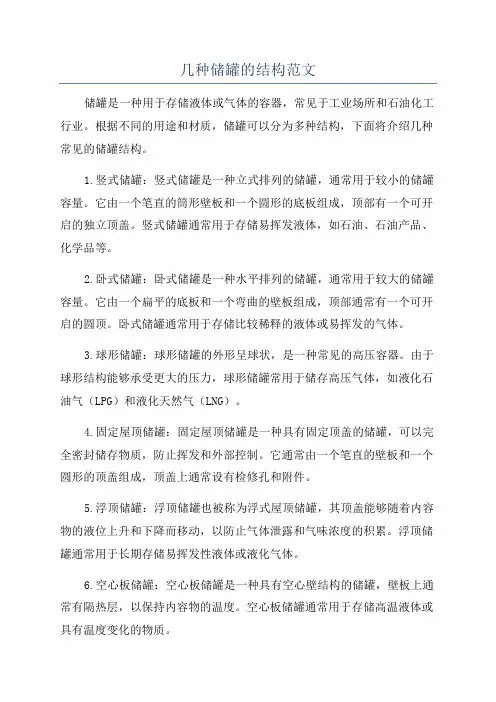

几种储罐的结构范文储罐是一种用于存储液体或气体的容器，常见于工业场所和石油化工行业。

根据不同的用途和材质，储罐可以分为多种结构，下面将介绍几种常见的储罐结构。

1.竖式储罐：竖式储罐是一种立式排列的储罐，通常用于较小的储罐容量。

它由一个笔直的筒形壁板和一个圆形的底板组成，顶部有一个可开启的独立顶盖。

竖式储罐通常用于存储易挥发液体，如石油、石油产品、化学品等。

2.卧式储罐：卧式储罐是一种水平排列的储罐，通常用于较大的储罐容量。

它由一个扁平的底板和一个弯曲的壁板组成，顶部通常有一个可开启的圆顶。

卧式储罐通常用于存储比较稀释的液体或易挥发的气体。

3.球形储罐：球形储罐的外形呈球状，是一种常见的高压容器。

由于球形结构能够承受更大的压力，球形储罐常用于储存高压气体，如液化石油气（LPG）和液化天然气（LNG）。

4.固定屋顶储罐：固定屋顶储罐是一种具有固定顶盖的储罐，可以完全密封储存物质，防止挥发和外部控制。

它通常由一个笔直的壁板和一个圆形的顶盖组成，顶盖上通常设有检修孔和附件。

5.浮顶储罐：浮顶储罐也被称为浮式屋顶储罐，其顶盖能够随着内容物的液位上升和下降而移动，以防止气体泄露和气味浓度的积累。

浮顶储罐通常用于长期存储易挥发性液体或液化气体。

6.空心板储罐：空心板储罐是一种具有空心壁结构的储罐，壁板上通常有隔热层，以保持内容物的温度。

空心板储罐通常用于存储高温液体或具有温度变化的物质。

7.地下储罐：地下储罐是一种被埋在地下的储罐，用于存储液体或气体。

它由一个圆柱形的壁体和一个圆顶组成，被埋在地下以节省空间并提供保护。

地下储罐通常用于存储燃料油、石油产品等。

每种储罐的结构都有其优点和适用范围，选择适合的储罐结构需要考虑内容物的性质、存储量、压力要求、环境条件等因素。

同时，储罐的设计和施工需要符合相关的标准和规范，以确保安全性和可靠性。
