单片机8031引脚图及管脚功能说明8031是最常见的mcs51系列单片机之一，是intel公司早期的成熟的单片机产品,应用非常广泛,本文介绍一下它的引脚图及管脚功能.8031引脚图如附图所示,8031引脚功能描述（1）8031主电源引脚Vss和Vcc①Vss接地②Vcc正常操作时为+5伏电源（2）外接晶振引脚XTAL1和XTAL2①XTAL1内部振荡电路反相放大器的输入端，是外接晶体的一个引脚。

当采用外部振荡器时，此引脚接地。

②XTAL2内部振荡电路反相放大器的输出端。

是外接晶体的另一端。

当采用外部振荡器时，此引脚接外部振荡源。

（3）控制或与其它电源复用引脚RST/VPD，ALE/ ，和/Vpp①RST/VPD 当振荡器运行时，在此引脚上出现两个机器周期的高电平（由低到高跳变），将使单片机复位在Vcc掉电期间，此引脚可接上备用电源，由VPD向内部提供备用电源，以保持内部RAM 中的数据。

②ALE/ 正常操作时为ALE功能（允许地址锁存）提供把地址的低字节锁存到外部锁存器，ALE 引脚以不变的频率（振荡器频率的）周期性地发出正脉冲信号。

因此，它可用作对外输出的时钟，或用于定时目的。

但要注意，每当访问外部数据存储器时，将跳过一个ALE 脉冲，ALE 端可以驱动（吸收或输出电流）八个LSTTL电路。

对于EPROM型单片机，在EPROM编程期间，此引脚接收编程脉冲（功能）③外部程序存储器读选通信号输出端，在从外部程序存储取指令（或数据）期间，在每个机器周期内两次有效。

同样可以驱动八LSTTL输入。

④/Vpp 、/Vpp为内部程序存储器和外部程序存储器选择端。

当/Vpp为高电平时，访问内部程序存储器，当/Vpp 为低电平时，则访问外部程序存储器。

对于EPROM型单片机，在EPROM编程期间，此引脚上加21伏EPROM编程电源（Vpp）。

1、主电源引脚V CC和V SSV CC——（40脚）接+5V电压；V SS——（20脚）接地。

电路图有两种，一种是说明模拟电子电路工作原理的。

它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。

这种图长期以来就一直被叫做电路图。

另一种是说明数字电子电路工作原理的。

它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。

为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。

除了这两种图外，常用的还有方框图。

它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。

所以要想看懂电路图，还得从认识单词—— 元器件开始。

有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。

电阻器与电位器 符号详见图1 所示，其中（a ）表示一般的阻值固定的电阻器，（b ）表示半可调或微调电阻器；（c ）表示电位器；（d ）表示带开关的电位器。

电阻器的文字符号是“ R ”，电位器是“ RP ”，即在R 的后面再加一个说明它有调节功能的字符“ P ”。

在某些电路中，对电阻器的功率有一定要求，可分别用图1 中（e ）、（f ）、（g ）、（h ）所示符号来表示。

几种特殊电阻器的符号：第1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。

有的是负温度系数的，用NTC来表示；有的是正温度系数的，用PTC来表示。

它的符号见图（ i ），用θ或 t° 来表示温度。

它的文字符号是“ RT ”。

第 2 种是光敏电阻器符号，见图 1 （ j ），有两个斜向的箭头表示光线。

它的文字符号是“ RL ”。

第 3 种是压敏电阻器的符号。

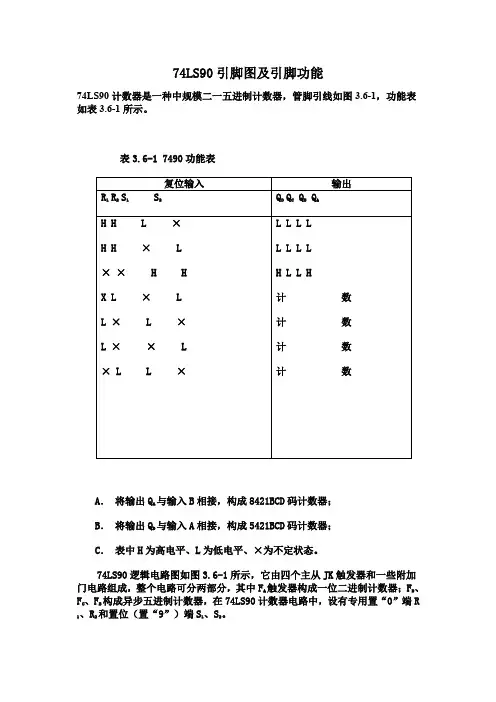

74LS90引脚图及引脚功能74LS90计数器是一种中规模二一五进制计数器，管脚引线如图3.6-1，功能表如表3.6-1所示。

表3.6-1 7490功能表 复位输入输出R 1 R 2 S 1 S 2 Q D Q C Q B Q A H H L × H H × L × × H H X L × L L × L × L × × L × L L ×L L L L L L L L H L L H计 数 计 数 计 数 计 数A ． 将输出Q A 与输入B 相接，构成8421BCD 码计数器； B ． 将输出Q D 与输入A 相接，构成5421BCD 码计数器；C ． 表中H 为高电平、L 为低电平、×为不定状态。

74LS90逻辑电路图如图3.6-1所示，它由四个主从JK 触发器和一些附加门电路组成，整个电路可分两部分，其中F A 触发器构成一位二进制计数器；F D 、F C 、F B 构成异步五进制计数器，在74LS90计数器电路中，设有专用置“0”端R 1、R 2和置位（置“9”）端S 1、S 2。

74LS90具有如下的五种基本工作方式：（1）五分频：即由F D 、F C 、和F B 组成的异步五进制计数器工作方式。

（2）十分频（8421码）：将Q A 与CK 2联接，可构成8421码十分频电路。

（3）六分频：在十分频（8421码）的基础上，将Q B 端接R 1，Q C 端接R 2。

其计数顺序为000～101，当第六个脉冲作用后，出现状态Q C Q B Q A =110，利用Q B Q C =11反馈到R 1和R 2的方式使电路置“0”。

（4） 九分频：Q A →R 1、Q D →R 2，构成原理同六分频。

（5）十分频（5421码）：将五进制计数器的输出端Q D 接二进制计数器的脉冲输入端CK 1，即可构成5421码十分频工作方式。

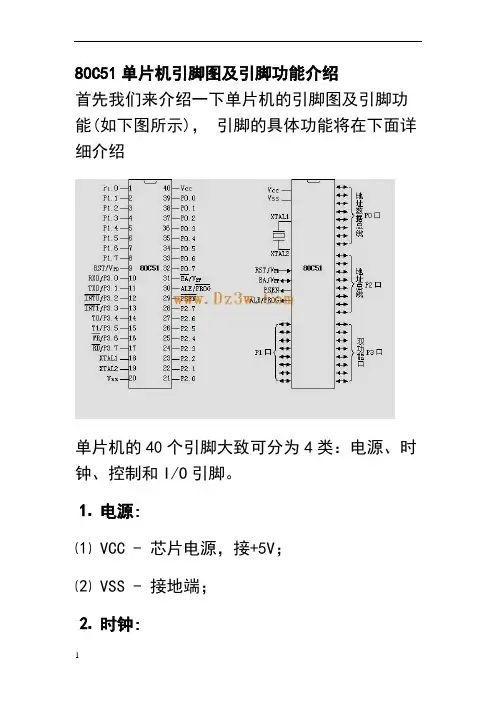

v1.0 可编辑可修改80C51单片机引脚图及引脚功能介绍首先我们来介绍一下单片机的引脚图及引脚功能(如下图所示)，引脚的具体功能将在下面详细介绍单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈ 电源:⑴ VCC - 芯片电源，接+5V；⑵ VSS - 接地端；⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能：用来锁存P0口送出的低8位地址② PROG功能：片内有EPROM的芯片，在EPROM 编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vp p功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。

拿到一块单片机，想要使用它，首先必须要知道怎样去连线，我们用的一块89C51的芯片为例，我们就看一下如何给它连线。

1、电源：这当然是必不可少的了。

单片机使用的是5V电源，其中正极接40管脚，负极（地）接20管脚。

2、振蒎电路：单片机是一种时序电路，必须供给脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。

只要买来晶体震荡器，电容，连上就能了，按图1接上即可。

3、复位管脚：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。

4、 EA管脚：EA管脚接到正电源端。

至此，一个单片机就接好，通上电，单片机就开始工作了。

常用IC脚位图与说明
一、MBI5026脚位图与说明
脚说明
注：同类芯片有MBI5027、MBI5024；TB62726；88161；DM133A；16126；ZQ9726等，脚位相同，功能相同，
主要用于户外显示屏。

与74HC245配套使用。

二、74HC595脚位图与说明
注：主要用途是控制列信号。

多于户内点阵单元板，与4953、74HC138，74HC245配套使用。

三、74HC138脚位图说明：
1、A0～A2为地址线输入脚（来源74HC245）。

2、E1～E3为根据电路设计需要决定本身无实际意义。

3、GND 与VCC 为电源脚。

4、Y0～Y8为行信号控制输出到IC4953。

注：同类芯片有74HC139，功能同等，用于行信号控制，多用于户内点阵单元板。

与4953，74HC595，
74HC245配套使用。

四、74HC245脚位图：
说明：1、DIR （VDD）、GND、VCC为直流电源脚（注意区分
正负极）。

2、OE为接地端。

3、A0～A7为信号输入脚.
4、B0～B7为信号输出脚（A0输入对应B0输出，依此类推）。

注：同类IC有74HC244，但脚位不同。

功能同等，
都是用于信号放大。

任何产品都必须使用。

五、4953脚位图
说明：1、S1～S2为行信号输入（来源74HC138）。

2、G1～G2为接电源脚。

3、D1、D2为输出脚。

注：同类产品有4801、4803等。

用于对行信号控制。

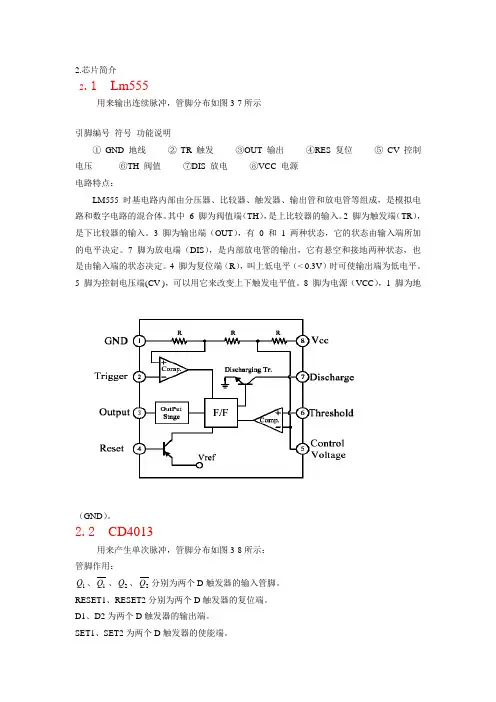

2.芯片简介 2.1Lm555用来输出连续脉冲，管脚分布如图3-7所示引脚编号 符号 功能说明① GND 地线 ② TR 触发 ③OUT 输出 ④RES 复位 ⑤ CV 控制电压 ⑥TH 阀值 ⑦DIS 放电 ⑧VCC 电源 电路特点：LM555 时基电路内部由分压器、比较器、触发器、输出管和放电管等组成，是模拟电路和数字电路的混合体。

其中 6 脚为阀值端（TH ），是上比较器的输入。

2 脚为触发端（TR ），是下比较器的输入。

3 脚为输出端（OUT ），有 0 和 1 两种状态，它的状态由输入端所加的电平决定。

7 脚为放电端（DIS ），是内部放电管的输出，它有悬空和接地两种状态，也是由输入端的状态决定。

4 脚为复位端（R ），叫上低电平（< 0.3V ）时可使输出端为低电平。

5 脚为控制电压端(CV )，可以用它来改变上下触发电平值。

8 脚为电源（VCC ），1 脚为地（GND ）。

2.2 CD4013用来产生单次脉冲，管脚分布如图3-8所示： 管脚作用：1Q 、1Q 、2Q 、2Q 分别为两个D 触发器的输入管脚。

RESET1、RESET2分别为两个D 触发器的复位端。

D1、D2为两个D 触发器的输出端。

SET1、SET2为两个D 触发器的使能端。

图3-8CD4510 图3-9 CD4510管脚图CD4510为可预置BCD 可逆计数器，该器件主要由四位具有同步时钟的D 型触发器（具有选通结构，提供T 型触发器功能）构成。

具有可预置数、加减计数器和多片级联使用等功能。

U/、时钟CP和CD4510具有复位CR，置数控制LD、并行数据D0～D3、加减控制D进位等CI输入。

CR为高电平时，计数器清零。

当LD为高电平时，D0～D3上的数据置入U/为高电平，计数器中，CI控制计数器的计数操作，CI＝0时，允许计数。

此时，若D在CP时钟上升沿计数器加1计数；反之，在CP时钟上升沿减1计数。

除了四个Q输出外，CO/。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.变频器电路常用IC引脚功能图说明：从应用的维修的角度，掌握一些IC器件的引脚功能，便于测量部分引脚的电压（电平）状态，判断IC是否处于正常工作状态就够了。

IC内部，具体是个什么电路，是来不及也无须去管它的。

比如单片机电路，重点检测供电、复位、晶振、控制信号、输入信号几个端子的电压（电平）状态，就可以了。

对于数字（包括光耦合器）电路，一般情况下，知道器件引脚功能，便可根据输入、输出端的逻辑关系，测量判断IC的好坏了。

而模拟电路，在变频器电路中，一半是用于处理开关量信号的，如电压比较器等，检测判断上，同数字电路是一样方便的。

部分处理模拟信号的模拟电路，可据动、静态电压的明显变化，测其好坏，也不是太难的事。

因而，只要知晓两点，1：IC是个什么类型的芯片，数字或模拟电路？2：引脚功能，该脚为输入、输出或供电脚？便能实施测量了。

将变频器常用IC引脚功能图，集中附录于后，就不必花费大量时间再去查阅相关的手册了。

一、CPU(微控制器)芯片及外围IC电路引脚功能图：1、CPU芯片-MB90F562B 贴片封装64引脚，应用广泛：2、CPU芯片-S87C196MH贴片封装80引脚，应用广泛：3、CPU芯片-MN18992MDY-6 塑封双列直插，64引脚，用于松下早期DV551、DV561机型：4、CPU芯片-HD37F 贴片封装80引脚，应用广泛：5、存储器引脚功能图：93C56 24C04A 93C666、RS485通讯模块引脚功能图：ADM485 SN75179B二、常用运算放大器引脚功能图：LF347四运放电路 LM324四运放电路 LM339四运放（开路集电极输出）LF353 双运放电路 LM393 双运放（开路集电极输出） TL072四运放电路运算放大器多用于电流、电压检测电路，用于处理模拟信号和将模拟信号转换为开关量信号——报警、停机保护信号。

常用集成块IC引脚功能#标题#:立体声放音电路TA8105F立体声放音电路TA8105F各脚功能：1前置地,2前置放大器A正相输入,3前置放大器A反相输入,4前置放大器A负反馈,5前置放大器A输出,6反相LED显示,7M/N(金属磁带/普通磁带)转换,8功放A输入,9辐射抑制,10功放A输出,11功放地,12纹波抑制,13电源电压Vcc,14正相/反相转换,15功放B输出,16辐射抑制,17功放B输入,18外接电容,19正相LED显示,20前置放大器B输出,21前置放大器B负反馈,22前置放大器B反相输入,23前置放大器B正相输入,24基准电压.可用其同样封装结构的改进型TA8115N来直接代换.#标题#:驱动电路BA5209驱动电路BA5209各脚功能:1地,2反向驱动电压输出,3旁路,4伺服控制电压,5正向指令输入,6反向指令输入,7电源电压Vcc,8电压,9旁路,10正向驱动电压输出.可用极常用的驱动电路BA6209来直接代换.#标题#:CMOS型D/A转换器VCD用集成电路KDA0316集成电路KDA0316各脚功能:1左声道模拟音频信号输出,2基准高电压A+5V,3基准高电压B,4+5V电压,5字符时钟2输入,6左,右声道分离时钟输入,7字符时钟1输入,8音频串行数据输入,9位时钟输入,10+5V电压输入,11测试电路输出,12测试端1,13测试端2,14选择输出,15地,16低电平参考电压0V,17地,18空,19空,20右声道模拟音频信号输出.可用相同封装结构的LC7881或者CXD1161来直接代换.#标题#:带自动录音电平控制(ALC)的双均衡放大器BA3308集成电路BA3308各脚功能:1负反馈,2输入A,3输出A,4地,5自动电平控制,6电源Vcc,7输出B,8输入B,9负反馈B.可用KA22241来直接代换.#标题#:彩电中放集成电路MC1352P集成电路MC1352P各脚功能:1图像中频输入,2图像中频输入,3地,4地,5键控脉冲输入,6中放AGC输入,7图像中频输出,8图像中频输出,9高放AGC电压输出,10中放AGC调节,11电源Vcc,12高放AGC电压输出,13高放AGC延迟调节,14中放AGC滤波.可用LA1352,M5183来直接代换.#标题#:行,场扫描集成电路KA2133集成电路KA2133各脚功能:1场同步脉冲输入,2外接场振荡电容,3场振荡放电,4场电源电压,5外接升压电容负极,6场反馈,7外接升压电容正极,8场输出,9行激励输出,10行稳压器,11场脉宽消隐调节,12行振荡输入,13AFC输出,14AFC输入,15同步分离输入,16场同步脉冲输出.可用UPC1379来直接代换.#标题#:彩电电源厚膜集成电路STK7310集成电路STK7310各脚功能:1误差检测输入,2误差检测管基极,3反馈信号输入,4误差检测电压输入,5放大管偏置,6激励级输入,7激励级退耦,8保护输入,9限流输入,10电源调整管基极,11电源调整管发射极,12电源调整管集电极.可用IX0308CE/STK7308来直接代换.#标题#:稳速集成电路LA4512集成电路LA4512各脚功能:1电源电压Vcc,2地,3输出,4电压调节.可用LA5511/LA5512/5G5511来直接代换.#标题#:七重达林顿阵列驱动集成电路ULN2003A集成电路ULN2003A各脚功能:1~7脚分别是1~7路输入,16~10分别是1~7路输出,8接地,9接电源正极.可用MC1413P/UPA2003C/TD62003AP直接代换.#标题#:低压直流电机驱动集成电路KIA6901P集成电路KIA6901P各脚功能:1空,2空,3电源,4外接直流电机,5地,6基准电压端,7空,8电机速度调整.可用LA5521D/KA2402直接代换.#标题#:FM立体声解码集成电路AN7421集成电路AN7421各脚功能:1FM立体声复合信号输入,2外接低通滤波器1,3Vcc,4压控振荡器,5接地,6外接立体声指示灯,7接低通滤波器2,8L声道输出,9R声道输出.可用TA7342P/KA2264/D7342P直接代换.#标题#:双电压比较器集成电路HA17393集成电路HA17393各脚功能:1输出1,2反相输入1,3同相输入1,4地,5同相输入2,6反相输入2,7输出2,8电源电压Vcc.可用相同封装的LM393N/LM393P/AN1393/UPC393C等直接代换.#标题#:音频功率放大器集成电路TBA820集成电路TBA820是音频功率放大器,有14脚的TBA820L和8脚的TBA820M,常常将TBA820L称为TBA820.TBA820L的引脚功能是:1自举,2旁路,3空,4补偿1,5负反馈,6空,7输入,8接衬底地,9空,10功放地,11空,12输出,13补偿2,14Vcc,TBA820L可用CD820/D820/ECG1113等直接代换.TBA820M的引脚功能是:1补偿,2负反馈,3输入,4接地,5输出,6电源Vcc,7自举,8滤波.TBA820M可用CD820M/D820M/KA2201直接代换.#标题#:带ALC功能的双前置录放集成电路C1313HA集成电路C1313HA(UPC1313HA)各脚功能:1负反馈1,2输入1,3输出1,4ALC,5接地,6Vcc,7输出2,8输入2,9负反馈2.可用D1313HA直接代换.#标题#:音频功率放大器集成电路TA7209集成电路TA7209各脚功能:1旁路,2频率补偿,3自举,4旁路,5负反馈,6旁路,7功放输入,8空,9空,10地,11空,12功放输出,13空,14电源电压Vcc.可用D7209P/TA7209AP/ECG1222直接代换.#标题#:音频功率放大器集成电路KA386集成电路KA386各脚功能:1增益设定,2反馈输入,3正相输入,4地,5输出,6Vcc,7接旁路电容,8增益设定.可用相同封装的LM386/NJM386直接代换.#标题#:电机稳速集成电路KA2407集成电路KA2407各脚功能:1电源电压Vcc,2控制,3地,4稳压输出.可用UPC1470来直接代换.#标题#:彩电中放集成电路IX0062CE集成电路IX0062CE各脚功能:1噪声检波,2视频输出,3图像缓冲放大输入,4空,5外接去耦电容,6图像中放信号输入,7图像中放信号输入,8外接去耦电容,9外接电容,10高放AGC放大输入,11高放AGC放大输入,12高放AGC输出,13地,14外接4.5MHZ陷波器,15外接4.5MHZ陷波器,16外接图像载频线圈,17外接图像载频线圈,18AFT图像中频输入,19电源Vcc,20图像输出,21外接阻容元件,22AGC检波输出.可用HA11238直接代换.#标题#:SHARP夏普C-1837D型彩色电视机电原理图主要集成块：IX0388CE、IX0365CEZZ、IX0308CEZZ、IX0304CEZZ、IX0238CEZZ #标题#:彩电伴音集成电路M5144P集成电路M5144P各脚功能:1伴音中频输入,2伴音中频输入,3地,4空脚,5电源,6音量控制,7去加重,8检波信号输出,9调频检波变压器,10调频检波变压器,11空脚,12伴音输出,13音质调节,14伴音信号输入.#标题#:彩电图像中频信号处理集成电路M5186P集成电路M5186P各脚功能:1图像中放输入,2图像中放输入,3地,4高频AGC(反向),5高频AGC(正向),6AFT转换信号输入,7AFT输出,8AFT线圈,9图像检波线圈,10图像检波线圈,11AFT线圈,12伴音中频检波器滤波电路,13伴音中频检波器输出,14图像放大器输出,15图像检波器输入,16电源,17图像中放输出,18图像中放输出,19中频AGC控制电压,20中频AGC放大器输入,21AGC滤波电路,22高频AGC控制电压.#标题#:彩电PAL制式彩色电视信号处理和解调集成电路M5194P集成电路M5194P各脚功能:1地,2色饱和度控制,3色同步选通脉冲输入,4APC 滤波电路,5APC滤波电路,6晶体振荡器,7晶体振荡器,8双稳电路激励脉冲输入,9色度副载波输出,10R-Y色副载波输入,11B-Y色副载波输入,12G-Y输出,13R-Y输出,14B-Y输出,15电源,16R-Y色信号输入,17B-Y色信号输入,18色信号输出,19色滤波电路,20ACC滤波电路,21旁路电路,22彩色信号输入.#标题#:彩电图像信号处理和同步分离集成电路M5195P集成电路M5195P各脚功能:1图像信号输入,2同频滤波电路,3同步保持,4同步转换,5同步输出,6电源,7地,8图像信号输出,9消隐输入,10直流箝位调整,11亮度调节,12黑电平调节,13对比度调节,14信号提升电路2,15画质调节,16信号提升电路1.#标题#:彩电PAL制式彩色同步解码电路TBA520集成电路TBA520各脚功能:1识别信号输入,2R-Y参考信号输入,3PAL开关输出,4R-Y输出,5G-Y输出,6电源,7B-Y输出,8B-Y参考信号输入,9B-Y彩色信号输入,10测试点,11G-Y直流电平调节,12R-Y直流电平调节,13R-Y彩色信号输入,14行脉冲输入(正),15行脉冲输入(负),16地.#标题#:彩电彩色矩阵预放大集成电路TBA530集成电路TBA530各脚功能:1B信号输出负载电阻,2-(B-Y)信号输入,3-(G-Y)信号输入,4-(R-Y)信号输入,5亮度信号输入,6地,7电流馈入点,8电源,9R通道反馈,10R信号输出,11R信号输出负载电阻,12G通道反馈,13G信号输出,14G信号输出负载电阻,15B通道反馈,16B信号输出.#标题#:彩电色处理集成电路TBA540集成电路TBA540各脚功能:1振荡器反馈输入,2频率控制反馈,3电源,4参考副载波输出,5色同步脉冲输入,6参考副载波输入,7消色器输出,8PAL双稳电路脉冲输入,9ACC输出,10ACC电平调节,11ACC增益调节,12ACC电平调节,13振荡器相位控制环的直流控制端点,14振荡器相位控制环的直流控制端点,15振荡器反馈,16地#标题#:彩电亮度色度处理及控制集成电路TBA560C集成电路TBA560C各脚功能:1平衡彩色信号输入,2直流对比度控制,3亮度信号输入,4黑电平箝位电容器,5亮度信号输出,6亮度控制,7色同步脉冲输出,8回扫消隐输入,9色信号输出,10色同步脉冲选通和箝位脉冲输入,11电源,12色通道直流反馈,13彩色饱和度控制,14ACC输入,15平衡彩色信号输入,16地#标题#:彩电中频放大集成电路TBA970集成电路TBA970各脚功能:1视频信号输出,2电源,3视频信号输入,4三极管集电极,5三极管基极,6三极管发射极,7对比度控制,8电子束电流反馈输入,9电子束电流控制,10行同步脉冲输入1,11行同步脉冲输入2,12亮度控制,13黑电平记忆,14去耦,15黑电平反馈输入,16地#标题#:彩电彩色解调集成电路TBA990集成电路TBA990各脚功能:1识别信号输入,2R-Y副载波参考信号输入,37.8KHz信号输出,4R-Y信号输出,5G-Y信号输出,6电源,7B-Y信号输出,8B-Y 副载波参考信号输入,9B-Y直流电平调节,10B-Y色信号输入,11G-Y直流电平调节,12R-Y直流电平调节,13R-Y色信号输入,14行脉冲输入(双稳电路同步),15空脚,16地#标题#:彩电色处理集成电路TDA2522集成电路TDA2522各脚功能:1B-Y输出,2G-Y输出,3R-Y输出,4地,5B-Y彩色输入,6R-Y彩色输入,7振荡器环路滤波器,8振荡器环路滤波器,9振荡器反馈,10振荡器反馈,11电源,12ACC输出,13ACC电容,14ACC电容,15色同步选通和消隐脉冲,16消色器延迟电容#标题#:彩电亮度及色度处理集成电路TDA2560集成电路TDA2560各脚功能:1彩色信号输入端1,2彩色信号输入端2,3ACC输入,4彩色饱和度控制,5地,6色信号/色同步脉冲输出,7色同步选通和消隐脉冲,8电源,9回扫消隐,10亮度信号输出(-同步),11亮度控制,12黑电平箝位,13亮度通道增益控制,14亮度信号输入,15亮度信号输出(+同步),16直流对比度控制.#标题#:彩电行振荡集成电路TDA2590集成电路TDA2590各脚功能:1电源,2行扫触发电路,3行报触发电路,4脉冲宽度转换,5相位比较1,6行回扫,7色同步脉冲/消隐,8场同步脉冲,9视频信号输入,10噪声分离电路,11VCR(录相?)开关,12时间常数转换,13相位比较2,14振荡器,15振荡器,16地#标题#:双运算放大器集成电路OP249集成电路OP249各脚功能:1输出1,2负输入1,3正输入1,4地,5正输入2,6负输入2,7输出2,8电源.可用OP215,TL072,AD712直接代换#标题#:音频功率放大集成电路ECG1380集成电路ECG1380各脚功能:1输入,2负反馈,3地,4输出,5电源Vcc.可用TDA2030直接代换#标题#:VCD聚焦伺服电路TA002可用MN662743直接代换#标题#:音频数字处理与D/A轮换集成电路ES3887可用ES3207直接代换#标题#:1W的单声道功放集成电路D2283B集成电路D2283B各脚功能:1去耦,2地,3地,4输出,5电源电压,6地,7地,8输入.可用ULN2283B直接代换#标题#:收录机前置放大集成电路BA3406AL集成电路BA3406AL各脚功能:1输出L-1,2输出L-2,3负反馈L,4金属带L,5输入L,6静噪L,7电源电压,8静音控制,9地,10金属带控制,11输入R,12静噪R,13负反馈R,14金属带R,15输出R-1,16输出R-2.#标题#:三位二/十进制编码计数器集成电路MC14553B可用CD4553B,D4553直接代换#标题#:电话机中振铃集成电路TA31001P集成电路TA31001P各脚功能:1电源电压,2振铃触发输入,3外接超低频振荡电容,4外接超低频振荡电阻,5地,6外接音频振荡电阻,7外接音频振荡电容,8振铃信号输出.可用CSC8204或CSC31001直接代换#标题#:双运算放大器集成电路MCN34082集成电路MCN34082各脚功能:1运放A输出,2运放A反相输入,3运放A同相输入,4接电源负极,5运放B同相输入,6运放B反相输入,7运放B输出,8接电源正极.可用TL072,AD712,LT1057直接代换#标题#:电子频道选台集成电路CN5010可用AN5050或UPC1360直接代换#标题#:新三端+5V稳压器MIC29150集成电路MIC29150各脚功能:1输入,2地,3输出#标题#:音频功放电路DBL1069集成电路DBL1069可用TA8210H直接代换#标题#:调频/调幅中频放大集成电路CIA7078集成电路CIA7078各脚功能:1调幅本振回路,2调频中放输入,3前级地,4第一级调频中放输出,5第二级调频中放输入,6电源VCC1,7调频中放输出,8外接调频旁路电容,9后级地,10外接调幅旁路电容,11调幅中放输出,12电源VCC2,13调频AGC输入,14调幅中放输入,15调幅变频输出,16调幅变频输入.可用UPC1018直接代换.#标题#:五段图示均衡放大器D7796集成电路D7796各脚功能:1,3,5,7,9分别是1~5个谐振电路的基极输入端,2,4,6,8,10分别是1~5五个谐振电路的负反馈端,11缓冲放大器输入端,12缓冲放大器负反馈端,13缓冲放大器输出,14电源电压,15偏置电压,16接地.可用LA3600,M5226,TA7796直接代换.#标题#:双路电压比较集成电路BA10393集成电路BA10393各脚功能:1输出1,2反相输入1,3正相输入1,4单电源供电时为接地端,双电源供电时为负电源电压端,5正向输入2,6反向输入2,7输出2,8正电源电压端.可用相同封装的LM393,NJM2903(1)直接代换.#标题#:三路单刀双掷双向模拟电子开关HD14053BP集成电路HD14053BP可直接用HD4053,MC14053B,CD4053B,C4053B,BU4053B,HEF4053B代换.#标题#:音频振铃集成电路ML4003集成电路ML4003各脚功能:1接电源正极VCC,2振铃触发,3外接超低频振荡电容,4外接超低频振荡电阻,5接地,6外接音频振荡电阻,7外接音频振荡电容,8振铃信号输出.可用CIC8204,CS8204,CSC8204,CD8204,MC8204,TA31001P直接代换.#标题#:双电压比较集成电路NJM2903S集成电路NJM2903S各脚功能:1VCC,2输出1,3反相输入1,4正相输入1,5地,6正向输入2,7反向输入2,8输出2,9VCC.可用相同封装的LM2903S,LA6393S直接代换.#标题#:放音双前置放大电路BA3304集成电路BA3304各脚功能:1L(左声道)输入,2空,3电源VCC,4偏置,5地,6空,7空,8R(右声道)输入,9R负反馈,10R输出,11空,12空,13空,14空,15L输出,16L负反馈#标题#:音响功放集成电路TDA2615音响功放集成电路TDA2615各脚功能:1输入A,2控制,3地,4输出A,5接电源正极,6输出B,7接电源负极,8地,9输入B.可用TDA2616直接代换.#标题#:伴音集成电路LA1363伴音集成电路LA1363各脚功能:1中频输入,2中频输入,3地,4地,5电源VCC,6音量控制,7去加重,8鉴频输出,9外接鉴频调谐回路,10外接鉴频调谐回路,11空,12音频输出,13音量控制,14激励放大输入.可用LA1365或AH1124直接代换.#标题#:彩电亮度控制及信号处理集成电路AN380彩电亮度控制及信号处理集成电路AN380可用UPC1380直接代换.。
