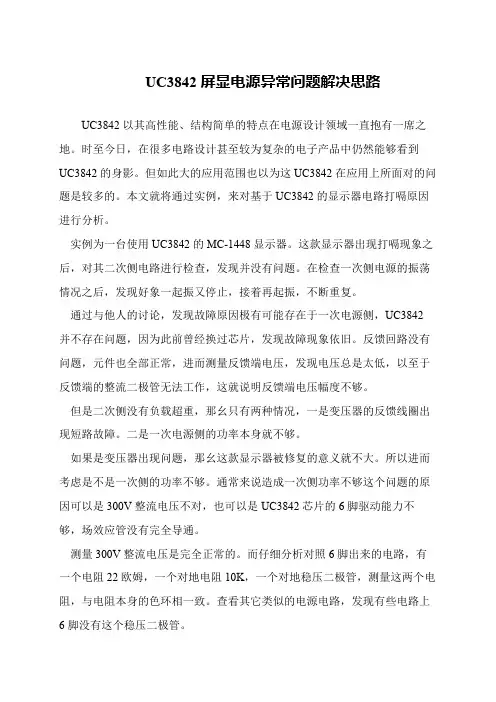

UC3842屏显电源异常问题解决思路
UC3842以其高性能、结构简单的特点在电源设计领域一直抱有一席之地。
时至今日，在很多电路设计甚至较为复杂的电子产品中仍然能够看到UC3842的身影。
但如此大的应用范围也以为这UC3842在应用上所面对的问题是较多的。
本文就将通过实例，来对基于UC3842的显示器电路打嗝原因进行分析。
实例为一台使用UC3842的MC-1448显示器。
这款显示器出现打嗝现象之后，对其二次侧电路进行检查，发现并没有问题。
在检查一次侧电源的振荡情况之后，发现好象一起振又停止，接着再起振，不断重复。
通过与他人的讨论，发现故障原因极有可能存在于一次电源侧，UC3842
并不存在问题，因为此前曾经换过芯片，发现故障现象依旧。
反馈回路没有问题，元件也全部正常，进而测量反馈端电压，发现电压总是太低，以至于反馈端的整流二极管无法工作，这就说明反馈端电压幅度不够。
但是二次侧没有负载超重，那幺只有两种情况，一是变压器的反馈线圈出现短路故障。
二是一次电源侧的功率本身就不够。
如果是变压器出现问题，那幺这款显示器被修复的意义就不大。
所以进而考虑是不是一次侧的功率不够。
通常来说造成一次侧功率不够这个问题的原因可以是300V整流电压不对，也可以是UC3842芯片的6脚驱动能力不够，场效应管没有完全导通。
测量300V整流电压是完全正常的。
而仔细分析对照6脚出来的电路，有一个电阻22欧姆，一个对地电阻10K，一个对地稳压二极管，测量这两个电阻，与电阻本身的色环相一致。
查看其它类似的电源电路，发现有些电路上6脚没有这个稳压二极管。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端（电压反馈）2.4伏3. 电流感应放大器同相输入端（电流检测）0.1伏4. 内接振荡器外接rc（定时）元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端（电压反馈）2.4伏3. 电流感应放大器同相输入端（电流检测）0.1伏4. 内接振荡器外接rc（定时）元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

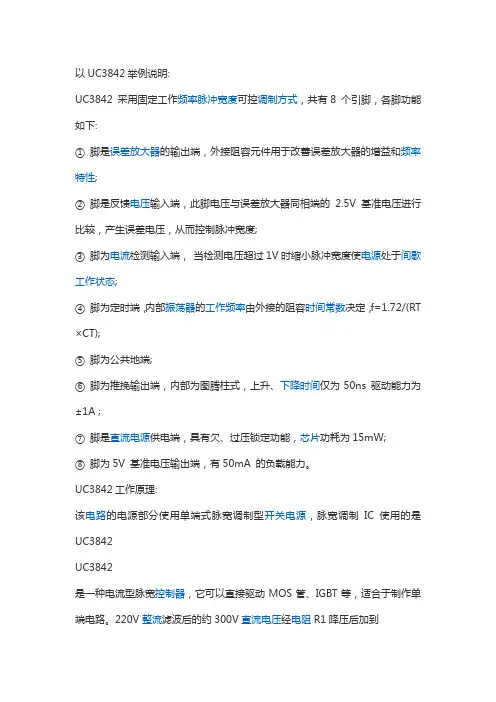

以UC3842举例说明:UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下:①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性;②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度;③脚为电流检测输入端，当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态;④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决定，f=1.72/(RT ×CT);⑤脚为公共地端;⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ;⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW;⑧脚为5V 基准电压输出端，有50mA 的负载能力。
UC3842工作原理:该电路的电源部分使用单端式脉宽调制型开关电源，脉宽调制IC使用的是UC3842UC3842是一种电流型脉宽控制器，它可以直接驱动MOS管、IGBT等，适合于制作单端电路。
220V整流滤波后的约300V直流电压经电阻R1降压后加到UC3842的供电端(7端)，为UC3842提供启动电压，UC3842内部设有欠压锁定电路，其开启和关闭阈值分别为16V和10V。
在开启之前，UC3842消耗的电流在1mA以内。
启动正常工作后，它的消耗电流约为15mA。
反馈绕组为其提供维持正常工作电压。
由于漏感等原因，开关电源在每个开关周期有很大的开关尖峰，即使在占空比很小时，辅助电压也不能降到足够低，所以辅助电源的整流二极管上串一个电阻(R3)，它和C9形成RC滤波，滤掉开通瞬间的尖峰。
接在4脚的R5、C6决定了开关电源的工作频率。
计算公式为:Fosc(kHz)=1.72/(RT(k)×CT(uf))，此电路的工作频率为40KHz。
过载和短路保护，通过在开关管的源极串一个电阻(R12)，把电流信号经R10、R11送到3842的第3脚来实现保护。

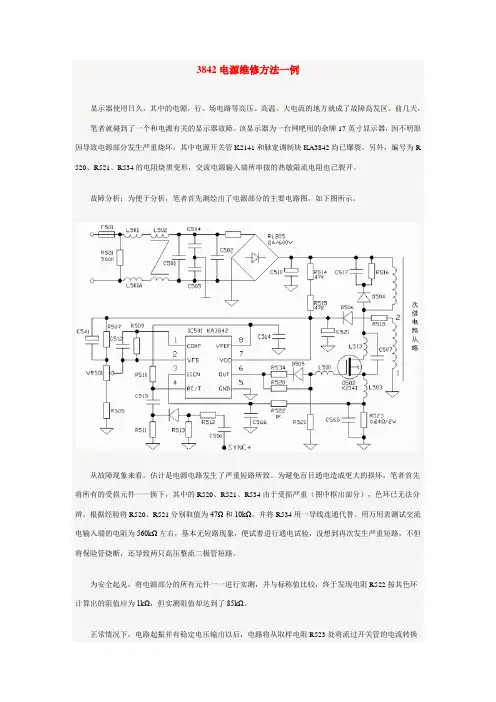

3842电源维修方法一例显示器使用日久，其中的电源，行、场电路等高压、高温、大电流的地方就成了故障高发区。
前几天，笔者就碰到了一个和电源有关的显示器故障。
该显示器为一台网吧用的杂牌17英寸显示器，因不明原因导致电源部分发生严重烧坏，其中电源开关管K2141和脉宽调制块KA3842均已爆裂。
另外，编号为R520、R521、R534的电阻烧黑变形，交流电源输入端所串接的热敏限流电阻也已裂开。
故障分析：为便于分析，笔者首先测绘出了电源部分的主要电路图，如下图所示。
从故障现象来看，估计是电源电路发生了严重短路所致。
为避免盲目通电造成更大的损坏，笔者首先将所有的受损元件一一换下，其中的R520、R521、R534由于受损严重（图中框出部分），色环已无法分辨，根据经验将R520、R521分别取值为47Ω和10kΩ，并将R534用一导线连通代替。
用万用表测试交流电输入端的电阻为560kΩ左右，基本无短路现象，便试着进行通电试验，没想到再次发生严重短路，不但将保险管烧断，还导致两只高压整流二极管短路。
为安全起见，将电源部分的所有元件一一进行实测，并与标称值比较，终于发现电阻R522按其色环计算出的阻值应为1kΩ，但实测阻值却达到了85kΩ。
正常情况下，电路起振并有稳定电压输出以后，电路将从取样电阻R523处将流过开关管的电流转换为电压并通过R522送至KA3842的过流保护端第3脚。
如果开关管工作电流过高，使KA3842的3脚电压超过了1V，其6脚将停止输出脉冲以保护开关管。
现在，由于R522阻值严重变大，一旦开关管因某种原因而处于电流过载状态，馈送回KA3842的3脚电压势必仍然很低，从而无法控制KA3842对开关管进行保护，最终导致开关管损坏。
比如G、D极间断路，这样一来，三只电阻以及脉宽调制块的损坏也就不难理解了。
分析到这里，处理的方法就比较简单了，换下包括R522在内的所有损坏变质元件，再次给整机加电，这次终于没有发生短路现象，但显示器还是不能得电工作。
3842开关电源不起振维修技巧3842开关电源是一种常用的电源模块，它具有高效、稳定的特点，被广泛应用于各种电子设备中。
然而，在使用过程中，我们有时会遇到开关电源不起振的情况。
本文将介绍一些常见的维修技巧，帮助大家解决3842开关电源不起振的问题。
一、检查输入电源我们需要检查输入电源是否正常。
可以使用万用表或者示波器等工具来检测输入电压是否稳定，是否符合开关电源的要求。
同时，还要检查输入电源的连接是否牢固，插头是否松动，以及输入端是否存在短路等情况。
如果发现问题，及时排除故障即可。
二、检查输出负载如果输入电源正常，但开关电源仍然不起振，那么我们需要检查输出负载。
首先，可以尝试断开输出负载，观察开关电源是否能够正常起振。
如果能够正常起振，说明输出负载存在问题，需要进一步检查负载电路、负载电阻等。
如果无法起振，说明问题可能出现在其他地方。
三、检查反馈电路开关电源的工作原理是通过反馈电路来调节输出电压。
因此，反馈电路的故障也可能导致开关电源不起振。
我们可以检查反馈电路的连接是否正常，电阻、电容等元件是否损坏，以及反馈信号是否正确等。
如果发现问题，及时更换或修复故障元件。
四、检查开关管、变压器等开关电源中的开关管和变压器也是常见的故障点。
我们可以使用万用表等工具检测开关管是否损坏，是否存在短路等情况。
同时，还需要检查变压器的绕组是否正常，是否存在短路或开路等问题。
如果发现故障，需要及时更换相应的元件。
五、检查控制电路我们还需要检查开关电源的控制电路。
控制电路通常由主控芯片、驱动电路等组成，如果其中任何一个部分出现问题，都可能导致开关电源不起振。
我们可以检查主控芯片的引脚连接是否正常，是否存在短路或开路等情况。
同时，还需要检查驱动电路的工作状态是否正常，是否存在故障等问题。
如有问题，及时修复或更换故障元件。
当我们遇到3842开关电源不起振的情况时，可以按照以上步骤逐一排查故障原因。
通过检查输入电源、输出负载、反馈电路、开关管、变压器和控制电路等部分，定位故障点并进行修复，最终恢复开关电源的正常工作。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端 （电压反馈）2.4伏3. 电流感应放大器同相输入端 （电流检测）0.1伏4. 内接振荡器外接rc（定时）元件 1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端 17伏8. 5伏基准电压输出 5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
3842开关电源不起振维修技巧3842开关电源是一种常见的电子设备，用于将输入电源转换为稳定的输出电压。
然而，有时候这种开关电源可能会出现不起振的问题，导致无法正常工作。
本文将介绍一些关于3842开关电源不起振的维修技巧，帮助读者解决这个问题。
当3842开关电源不起振时，我们需要进行一些基本的检查。
首先检查电源输入端的电压是否正常，确保其在额定范围内。
然后检查输出端的各个电压是否正常，确保其稳定在所需的数值范围内。
如果这些基本的检查都正常，那么我们可以继续进行下一步的维修工作。
一种常见的原因是3842开关电源的反馈电路出现问题。
在开关电源中，反馈电路起着监测输出电压的作用，一旦输出电压过高或过低，反馈电路将调整开关管的工作状态，以保持输出电压稳定。
如果反馈电路损坏或连接不正确，就会导致开关电源无法起振。
因此，我们可以检查反馈电路的连接是否正确，是否有损坏的元件，如电容或电阻。
如果发现问题，可以更换相应的元件或重新连接电路，以修复开关电源。
3842开关电源的保护电路也可能导致不起振的问题。
保护电路是为了防止过流、过压、过温等情况发生而设计的。
如果保护电路触发，开关电源将停止工作，以保护电路和负载。
但有时候保护电路可能出现故障，误判了正常的工作状态，导致开关电源无法起振。
因此，我们可以检查保护电路的元件是否正常，是否有短路或开路现象。
如果发现问题，可以更换相应的元件或调整保护电路的参数，以修复开关电源。
3842开关电源的负载也可能影响其起振情况。
如果负载电流过大或发生突变，可能会导致开关电源无法起振。
因此，我们可以检查负载的电流是否正常，是否有异常情况发生。
如果负载电流过大，可以考虑增大开关电源的输出功率或调整负载的电流需求，以适应实际情况。
如果以上的方法都没有解决问题，我们可以考虑使用示波器来进一步分析开关电源的工作状态。
通过观察开关管的驱动信号和输出电压的波形，我们可以判断是否存在异常情况，从而进一步确定问题所在。
非常详细的3842开关电源维修讲解3842开关电源是一种常见的电源设计，广泛应用于各种电子设备中。
它具有高效率、稳定性好、体积小等优点，因此备受青睐。
然而，由于各种原因，3842开关电源在使用过程中可能会出现一些故障。
本文将从维修的角度，详细讲解3842开关电源的常见问题及解决方法。
我们需要了解3842开关电源的基本工作原理。
3842开关电源的核心是一个PWM控制器，它通过控制开关管的导通和关断来实现对输出电压的调节。
在正常工作时，PWM控制器会不断检测输出电压，一旦发现电压异常，就会采取相应的措施来保证电源的稳定性。
在实际维修工作中，常见的故障包括输出电压过高、过低，输出电流不稳定或无输出等。
下面我们将针对这些问题进行详细讲解。
首先是输出电压过高的问题。
当我们检测到这个故障时，首先要检查输出电压反馈电路是否正常工作。
可以通过测量反馈电路中的电压来判断，如果电压偏高，可能是反馈电阻的值变大或失效，需要更换；如果电压偏低，可能是反馈电阻的值变小或失效，同样需要更换。
另外，还需要检查输出电容是否损坏，如果损坏，也需要更换。
接下来是输出电压过低的问题。
这种情况下，首先要检查输出电容是否损坏或连接不良，如果是，需要更换或重新连接。
另外，还需要检查反馈电路是否正常工作，可以通过测量反馈电路中的电压来判断。
如果电压偏高，可能是反馈电阻的值变小或失效，需要更换；如果电压偏低，可能是反馈电阻的值变大或失效，同样需要更换。
还可能出现输出电流不稳定的问题。
这种情况下，首先要检查开关管是否工作正常。
可以通过测量开关管的导通和关断时间来判断。
如果时间偏长，可能是开关管老化或损坏，需要更换；如果时间偏短，可能是开关管损坏或接触不良，同样需要更换或重新连接。
另外，还需要检查滤波电容是否损坏，如果损坏，也需要更换。
最后是无输出的问题。
这种情况下，首先要检查输入电源是否正常工作。
可以通过测量输入电源的电压和电流来判断。
如果电压和电流都为零，可能是输入电源故障，需要修复或更换；如果电压或电流为零，可能是输入电源线路接触不良，需要重新连接。
