开关电源常见故障检修方法开关电源是利用现代电力电子技术,控制开关晶体管开通和关断的时间比率,维持稳定输出电压的一种电源。
广泛运用在工业、军事、科研、通讯、医疗及多种家用电器中。
开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。
下面我们就来看看开关电源电路图与维修技巧。
开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源电路图开关电源的维修步骤:1、断电情况下,“看、闻、问、量”看:打开电源的外壳,检查保险丝是否熔断,再观察电源的内部情况,如果发现电源的PCB板上有烧焦处或元件破裂,则应重点检查此处元件及相关电路元件。
闻:闻一下电源内部是否有糊味,检查是否有烧焦的元器件。
问:问一下电源损坏的经过,是否对电源进行违规操作。
量:没通电前,用万用表量一下高压电容两端的电压先。
如果是开关电源不起振或开关管开路引起的故障,则大多数情况下,高压滤波电容两端的电压未泄放悼,用万用表测量AC电源线两端的正反向电阻及电容器充电情况,电阻值不应过低,否则电源内部可能存在短路。
电容器应能充放电。
脱开负载,分别测量各组输出端的对地电阻,正常时,表针应有电容器充放电摆动,最后指示的应为该路的泄放电阻的阻值。
2、加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象,若有要及时切断供电进行检修。
测量高压滤波电容两端有无300伏输出,若无应重点查整流二极管、滤波电容等。
测量高频变压器次级线圈有无输出,若无应重点查开关管是否损坏,是否起振,保护电路是否动作等,若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。
如果电源启动一下就停止,则该电源处于保护状态下,可直接测量PWM芯片保护输入脚的电压,如果电压超出规定值,则说明电源处于保护状态下,应重点检查产生保护的原因。

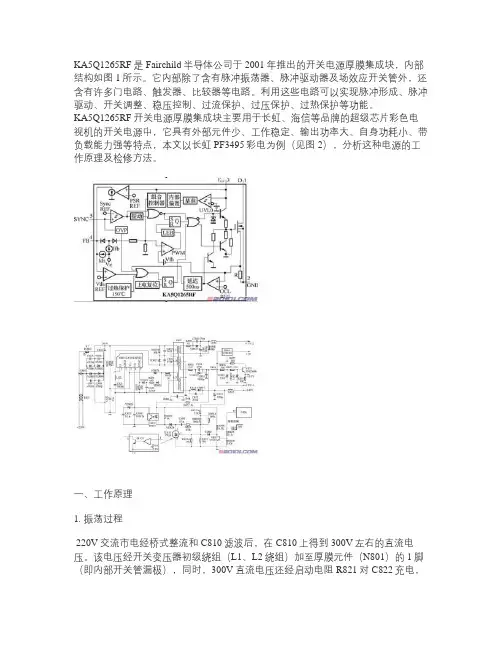

KA5Q1265RF是Fairchild半导体公司于2001年推出的开关电源厚膜集成块,内部结构如图1所示。
它内部除了含有脉冲振荡器、脉冲驱动器及场效应开关管外,还含有许多门电路、触发器、比较器等电路。
利用这些电路可以实现脉冲形成、脉冲驱动、开关调整、稳压控制、过流保护、过压保护、过热保护等功能。
KA5Q1265RF开关电源厚膜集成块主要用于长虹、海信等品牌的超级芯片彩色电视机的开关电源中,它具有外部元件少、工作稳定、输出功率大、自身功耗小、带负载能力强等特点,本文以长虹PF3495彩电为例(见图2),分析这种电源的工作原理及检修方法。
一、工作原理1. 振荡过程220V交流市电经桥式整流和C810滤波后,在C810上得到300V左右的直流电压。
该电压经开关变压器初级绕组(L1、L2绕组)加至厚膜元件(N801)的1脚(即内部开关管漏极),同时,300V直流电压还经启动电阻R821对C822充电,C822上的电压上升,从而使N801的3脚电压也上升。
当C822上电压上升至15V时,N801内部电路启动,并开始产生振荡脉冲,从而使电源电路进入工作状态。
当电路振荡后,只要3脚电压不低于9V,它将继续维持振荡状态。
一旦电源工作后,N801的3脚所索取的电流会增大,此时,由R821所提供的电流无法继续满足3脚的要求,因此,必须由开关变压器L3绕组上的开关脉冲经VD824整流、C822滤波后所产生的直流电压来给3脚供电,以满足3脚在正常工作时的供电要求。
厚膜元件(N801)5脚外接同步自锁电路,由VD825、R826、C823及VD823等元件组成。
开关变压器L3绕组上的脉冲电压经同步自锁电路送至N801的5脚,5脚每输入一个正脉冲,其内部比较器就会翻转一次,从而使内部振荡器的振荡状态及时得到调整,这样就确保了电源的振荡频率与5脚输入脉冲之间保持同步关系。
使用同步自锁电路能使电源的稳压范围加大,并提高电源的带负载能力。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842(KA3842)为主控芯片,IGBT(绝缘栅双极场效应晶体管)为“开”“关”器件,配合LM324(四运放)或LM358(双运放)及光电耦合器(PC817)作为输出负载反馈器件,以及TL431(高精密并联稳压器),高频变压器为主要元件所组成的脉冲宽度调制(PulseWidthModulation,缩写为PWM)式开关电源。
3842各脚功能:1. 误差放大输出(输出补偿)3.4伏2. 误差放大器反相输入端(电压反馈)2.4伏3. 电流感应放大器同相输入端(电流检测)0.1伏4. 内接振荡器外接rc(定时)元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1.2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号,同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路,整流滤波后得到约300V的直流电,送给功率变换电路进行功率转换。
功率变换电路中的开关功率管(IGBT)就在脉冲宽度调制(PWM)控制器(UC3842)输出的脉冲控制信号和驱动下,工作在“开”“关”状态,从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器,高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时,由取样电路将取样信号通过光电耦合器(PC817),送入控制电路,经过其内部调制,由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极(G极),使变换电路产生的高频脉冲方波也随之变宽或变窄,由此改变输出电压平均值的大小,从而使直流电压基本稳定在所须的电压值上。

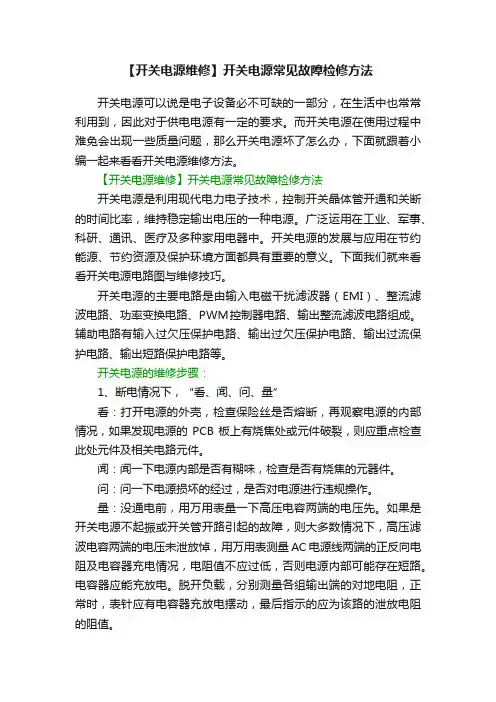

【开关电源维修】开关电源常见故障检修方法开关电源可以说是电子设备必不可缺的一部分,在生活中也常常利用到,因此对于供电电源有一定的要求。
而开关电源在使用过程中难免会出现一些质量问题,那么开关电源坏了怎么办,下面就跟着小编一起来看看开关电源维修方法。
【开关电源维修】开关电源常见故障检修方法开关电源是利用现代电力电子技术,控制开关晶体管开通和关断的时间比率,维持稳定输出电压的一种电源。
广泛运用在工业、军事、科研、通讯、医疗及多种家用电器中。
开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。
下面我们就来看看开关电源电路图与维修技巧。
开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的维修步骤:1、断电情况下,“看、闻、问、量”看:打开电源的外壳,检查保险丝是否熔断,再观察电源的内部情况,如果发现电源的PCB板上有烧焦处或元件破裂,则应重点检查此处元件及相关电路元件。
闻:闻一下电源内部是否有糊味,检查是否有烧焦的元器件。
问:问一下电源损坏的经过,是否对电源进行违规操作。
量:没通电前,用万用表量一下高压电容两端的电压先。
如果是开关电源不起振或开关管开路引起的故障,则大多数情况下,高压滤波电容两端的电压未泄放悼,用万用表测量AC电源线两端的正反向电阻及电容器充电情况,电阻值不应过低,否则电源内部可能存在短路。
电容器应能充放电。
脱开负载,分别测量各组输出端的对地电阻,正常时,表针应有电容器充放电摆动,最后指示的应为该路的泄放电阻的阻值。
2、加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象,若有要及时切断供电进行检修。
测量高压滤波电容两端有无300伏输出,若无应重点查整流二极管、滤波电容等。
测量高频变压器次级线圈有无输出,若无应重点查开关管是否损坏,是否起振,保护电路是否动作等,若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842(KA3842)为主控芯片,IGBT(绝缘栅双极场效应晶体管)为“开”“关”器件,配合LM324(四运放)或LM358(双运放)及光电耦合器(PC817)作为输出负载反馈器件,以及TL431(高精密并联稳压器),高频变压器为主要元件所组成的脉冲宽度调制(PulseWidthModulation,缩写为PWM)式开关电源。
3842各脚功能:1. 误差放大输出(输出补偿)3.4伏2. 误差放大器反相输入端 (电压反馈)2.4伏3. 电流感应放大器同相输入端 (电流检测)0.1伏4. 内接振荡器外接rc(定时)元件 1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端 17伏8. 5伏基准电压输出 5伏1.2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号,同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路,整流滤波后得到约300V的直流电,送给功率变换电路进行功率转换。
功率变换电路中的开关功率管(IGBT)就在脉冲宽度调制(PWM)控制器(UC3842)输出的脉冲控制信号和驱动下,工作在“开”“关”状态,从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器,高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时,由取样电路将取样信号通过光电耦合器(PC817),送入控制电路,经过其内部调制,由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极(G极),使变换电路产生的高频脉冲方波也随之变宽或变窄,由此改变输出电压平均值的大小,从而使直流电压基本稳定在所须的电压值上。

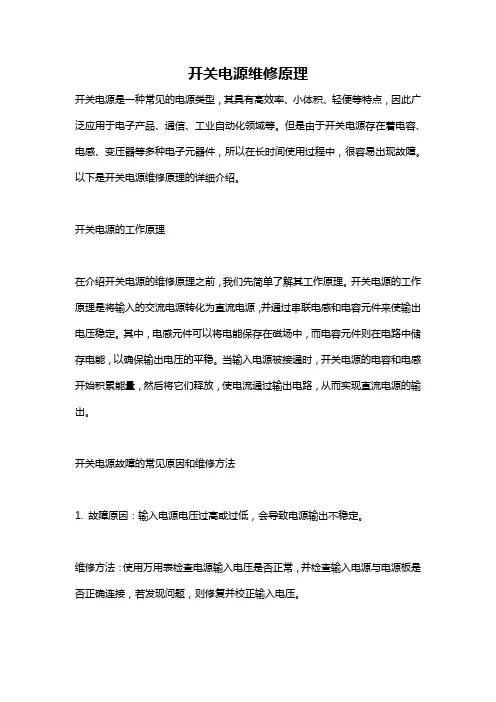

开关电源维修原理开关电源是一种常见的电源类型,其具有高效率、小体积、轻便等特点,因此广泛应用于电子产品、通信、工业自动化领域等。
但是由于开关电源存在着电容、电感、变压器等多种电子元器件,所以在长时间使用过程中,很容易出现故障。
以下是开关电源维修原理的详细介绍。
开关电源的工作原理在介绍开关电源的维修原理之前,我们先简单了解其工作原理。
开关电源的工作原理是将输入的交流电源转化为直流电源,并通过串联电感和电容元件来使输出电压稳定。
其中,电感元件可以将电能保存在磁场中,而电容元件则在电路中储存电能,以确保输出电压的平稳。
当输入电源被接通时,开关电源的电容和电感开始积累能量,然后将它们释放,使电流通过输出电路,从而实现直流电源的输出。
开关电源故障的常见原因和维修方法1. 故障原因:输入电源电压过高或过低,会导致电源输出不稳定。
维修方法:使用万用表检查电源输入电压是否正常,并检查输入电源与电源板是否正确连接,若发现问题,则修复并校正输入电压。
2. 故障原因:电容故障,开关电源常见的电容故障包括电容失效、电容漏电以及电容短路等。
维修方法:使用万用表测量电容,并替换电容或者电源板,确保输出电压稳定。
3. 故障原因:电感故障,电感元件也容易故障,导致输出电压不稳定。
维修方法:使用万用表测量电感元件,并替换故障部件。
4. 故障原因:开关管故障,由于开关电源要不断地开关,所以开关管故障的概率也很高。
维修方法:使用万用表测量开关管是否正常,发现开关管故障,则将其替换。
5. 故障原因:继电器故障,开关电源中常用的继电器很容易故障,导致电源无法正常工作。
维修方法:使用万用表测量继电器的输出状态,并替换故障的继电器。
6. 故障原因:变压器故障,变压器是开关电源的重要组成部分,而长时间的工作很容易使其出现故障。
维修方法:使用万用表测量变压器输出电压是否稳定,并根据需要替换故障变压器。
以上就是开关电源维修原理的详细介绍,维修开关电源需要多方面的知识储备,需要具有一定的电子技术和维修经验。
保险丝良好,各路直流电压无输出的检修(检修时,先不上保险管,在保险管的位置上串接一只60W的白帜灯泡,防止电路中有短路,起保护作用ATX开关电源脱机,将电路板从电源盒中拆出,延长电源盒到电路板的电源连线,加电。
测两只半桥变换开关管的ce电压,应为+300V的一半,否则开关管损坏。
若开关管正常,将PS-ON对地短接而无电压输出,应为保护电路动作或KA7500B、LM339及其外围元件损坏。
1、KA7500B第12脚(供电脚:正常数据: +12V-+20V左右,少数机器26V也属正常.2、LM339N第3脚(PG输出脚: 正常数据:5V3、KA7500B第8、11脚(半桥驱动输出:正常数据:+2V左右4、KA7500B第4脚(保护脚:正常数据:0V,如为3V以上,说明电路处于保护状态.5、KA7500B第13、14、15脚(IC内部输出脚:内部输出5V.先测KA7500B的12脚电压,应在10V~40V。
若无,可断开12脚与外部的连接,如电压正常,KA7500B必坏;若仍无,查至辅助电源间的供电支路。
12脚供电电压正常,测14脚+5V基准电压,若无或偏差+5V很大,则KA7500B 必坏。
14脚+5V电压正常,测4脚,应为低电平(0v。
若偏高,可断开4脚与LM339电路的连接,仍高的话,KA7500B损坏。
KA7500B正常,4脚仍高电平,有两种情况:一是4脚与14间的电解电容漏电;二是LM339及其外围电路异常。
正常状态下,待机时,PS-ON为高电平,使LM339的6脚电压比较器II的反相端为高电平,略高于7脚电压比较器II的同相端电平,使1脚电压比较器II 的输出端为低电平,通过外围电路使4脚LM339电压比较器I的反相端为低电平,低于电压比较器I的同相端电平,使2脚电压比较器I的输出端为高电平,经外围电路,使KA7500B 的4脚为高电平,封锁8、11脚的脉宽调制信号输出。
同时,1脚的低电平又通过外围电路,使LM339的14脚电压比较器III的输出端为低电平,通过外围电路,使LM339的11脚电压比较器IV的同相端为低电平,从13脚电压比较器IV的输出端为低电平,无PW-OK信号送出。
开关电源故障检修方法开关电源是一种将交流电转换为直流电的电源,广泛应用于工业、通信和家庭电子设备中。
然而,由于使用和环境等原因,开关电源可能会遇到一些故障。
以下是开关电源故障的常见原因和检修方法。
一、开关电源无输出1.检查电源输入确保电源的输入电压符合标准范围,并检查输入端是否有供电。
2.检查开关管使用万能表或特殊的开关管测试仪检查开关管是否损坏。
如果开关管损坏,需要更换。
3.检查变压器检查变压器是否正常工作。
使用万能表或特殊的变压器测试仪检查变压器的电阻是否正常。
如果变压器损坏,需要更换。
4.检查反馈电路检查反馈电路中的元件和电路连接。
使用万能表检查反馈电路的元件是否损坏或连接是否松散。
5.检查滤波电容检查滤波电容是否正常工作。
使用万能表或特殊的电容测试仪检查电容的电阻和电容值是否正常。
如果电容损坏,需要更换。
二、开关电源过载或短路1.检查输出负载确保输出负载符合开关电源的额定负载范围。
如果输出负载过大,需要减小负载或更换更大功率的开关电源。
2.检查保护电路检查保护电路是否正常工作。
使用万能表或特殊的保护电路测试仪检查保护电路的元件和电路连接是否正常。
3.检查开关管和功率电容检查开关管和功率电容是否正常工作。
使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。
4.检查控制电路检查控制电路是否正常工作。
使用万能表或特殊的控制电路测试仪检查控制电路的元件和电路连接是否正常。
三、开关电源工作不稳定或产生噪音1.检查输入电源检查输入电源的稳定性和电压波动情况。
使用电压表或特殊的电源测试仪检测输入电压的波动情况。
2.检查输出电压检查开关电源的输出电压是否稳定。
使用万能表或特殊的电压测试仪检测输出电压的波动情况。
3.检查滤波电容检查开关电源的滤波电容是否正常工作。
使用万能表或特殊的电容测试仪检测滤波电容的电阻和电容值是否正常。
4.检查开关管和功率电容检查开关管和功率电容是否正常工作。
使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。

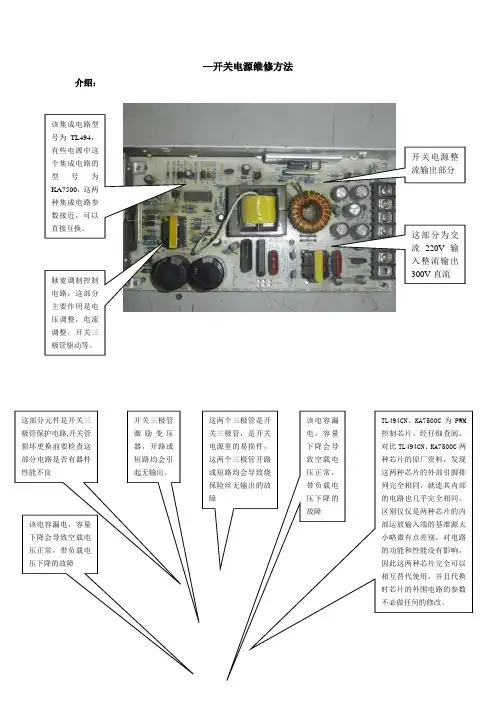

—开关电源维修方法介绍:该集成电路型号为TL494,有些电源中这个集成电路的型号为KA7500,这两种集成电路参数接近,可以直接互换。
脉宽调制控制电路,这部分主要作用是电压调整,电流调整,开关三极管驱动等。
开关电源整流输出部分这部分为交流220V 输入整流输出300V 直流TL494CN 、KA7500C 为PWM 控制芯片。
经仔细查阅、对比TL494CN 、KA7500C 两种芯片的原厂资料,发现这两种芯片的外部引脚排列完全相同,就连其内部的电路也几乎完全相同,区别仅仅是两种芯片的内部运放输入端的基准源大小略微有点差别,对电路的功能和性能没有影响,因此这两种芯片完全可以相互替代使用,并且代换时芯片的外围电路的参数不必做任何的修改。
该电容漏电,容量下降会导致空载电压正常,带负载电压下降的故障该电容漏电,容量下降会导致空载电压正常,带负载电压下降的故障这部分元件是开关三极管保护电路,开关管损坏更换前要检查这部分电路是否有器件性能不良开关三极管激励变压器,开路或短路均会引起无输出。
这两个三极管是开关三极管,是开关电源里的易损件,这两个三极管开路或短路均会导致烧保险丝无输出的故障附件: 开关电源维修方法.doc直接更换成本: 设备名称 型号参数 单位 价格稳压电源 12V3A 块 45.00 稳压电源 18V6A 块 65.00 开关电源 18V5A 块 90.00 开关电源 12V3A 个 45.00 开关电源24V5A个125.00这两个接线柱为220V 输入,检修前首先测量交流电压是否正常 这四个接线柱分别是两组直流电压输出端这个端子是接地端交流输入保险丝,无输出首先检查保险丝是否完好低通滤波电感线圈,用于高频滤波,该元件故障几率很小交流滤波电容,该电容短路引起烧保险丝,无输出桥式整流,其中一臂击穿会引起烧保险丝无输出启动电阻,该电阻断路会引起无输出这两个电容是300V 滤波电容,该电容短路引起烧保险丝,无输出电压调整微调电阻,该电阻性能不良会引起输出电压不稳定电源输出指示二极管,正常时为高亮,输出电压降低时微亮这两根康铜丝是过流检测电阻,虚焊会引起不接负载时有输出,接负载后无输出的故障电压调整部分,元件虚焊会导致不接负载时有输出,接负载后无输出的故障整流用双二极管,短路及击穿会导致无输出,开关管严重发热。

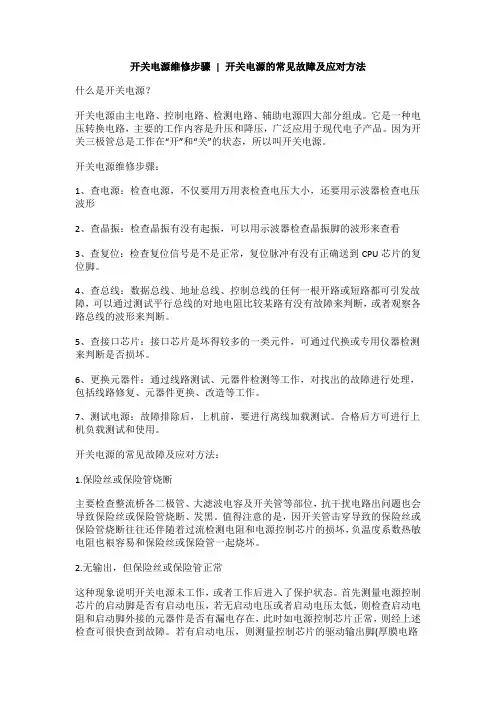

开关电源维修步骤| 开关电源的常见故障及应对方法什么是开关电源?开关电源由主电路、控制电路、检测电路、辅助电源四大部分组成。
它是一种电压转换电路,主要的工作内容是升压和降压,广泛应用于现代电子产品。
因为开关三极管总是工作在“开”和“关”的状态,所以叫开关电源。
开关电源维修步骤:1、查电源:检查电源,不仅要用万用表检查电压大小,还要用示波器检查电压波形2、查晶振:检查晶振有没有起振,可以用示波器检查晶振脚的波形来查看3、查复位:检查复位信号是不是正常,复位脉冲有没有正确送到CPU芯片的复位脚。
4、查总线:数据总线、地址总线、控制总线的任何一根开路或短路都可引发故障,可以通过测试平行总线的对地电阻比较某路有没有故障来判断,或者观察各路总线的波形来判断。
5、查接口芯片:接口芯片是坏得较多的一类元件,可通过代换或专用仪器检测来判断是否损坏。
6、更换元器件:通过线路测试、元器件检测等工作,对找出的故障进行处理,包括线路修复、元器件更换、改造等工作。
7、测试电源:故障排除后,上机前,要进行离线加载测试。
合格后方可进行上机负载测试和使用。
开关电源的常见故障及应对方法:1.保险丝或保险管烧断主要检查整流桥各二极管、大滤波电容及开关管等部位,抗干扰电路出问题也会导致保险丝或保险管烧断、发黑。
值得注意的是,因开关管击穿导致的保险丝或保险管烧断往往还伴随着过流检测电阻和电源控制芯片的损坏,负温度系数热敏电阻也裉容易和保险丝或保险管一起烧坏。
2.无输出,但保险丝或保险管正常这种现象说明开关电源未工作,或者工作后进入了保护状态。
首先测量电源控制芯片的启动脚是否有启动电压,若无启动电压或者启动电压太低,则检查启动电阻和启动脚外接的元器件是否有漏电存在,此时如电源控制芯片正常,则经上述检查可很快查到故障。
若有启动电压,则测量控制芯片的驱动输出脚(厚膜电路没有驱动输出脚)在开机瞬间是否有高低电平的跳变。
若无跳变,说明控制芯片损坏、外围振荡电路元器件或保护电路有问题,可先代换控制芯片,再检查外围元器件。
开关电源故障检修方法在日常生活和工作中,我们经常会遇到各种各样的电源故障问题。
尤其是开关电源,由于其结构复杂、电路繁多,一旦出现故障,往往会给我们的生活和工作带来诸多不便。
因此,了解开关电源故障检修方法,对于我们提高工作效率、保障电器设备的正常使用具有重要意义。
一、检查电源线路。
1.首先,检查开关电源的输入端是否连接正常,查看插头是否插紧,电源线是否受损,确保电源线路没有问题。
2.检查电源线路的接地情况,确保接地线连接良好,避免因接地不良导致的电源故障。
二、检查开关电源本身。
1.检查开关电源的外观,查看是否有明显的损坏或烧焦现象,如有,应及时更换或修理。
2.打开开关电源外壳,检查内部电路板和元器件,查看是否有烧损、膨胀、漏液等现象,如果有,应及时更换损坏的元器件。
三、测量电源输出。
1.使用万用表或示波器等测试仪器,测量开关电源的输出电压、电流,确保输出符合设计要求。
2.如果输出电压或电流异常,应逐步排查各个电路板和元器件,找出故障原因,并进行修理或更换。
四、检查保护电路。
1.开关电源通常配有过压、过流、短路等保护电路,当这些保护电路触发时,会导致电源无法正常工作。
因此,需要检查保护电路的工作情况,确保保护电路正常运行。
2.如果保护电路触发,应找出触发原因,进行相应的处理,避免再次发生类似故障。
五、检查散热系统。
1.开关电源在工作过程中会产生大量热量,因此需要配备良好的散热系统。
检查散热器、风扇等散热设备是否正常运行,避免因过热导致的故障。
2.清洁散热系统,确保通风良好,避免灰尘堵塞导致散热不畅。
六、综合检查。
1.最后,对整个开关电源进行综合检查,确保各个部件都正常运行,没有明显的故障现象。
2.在检修完成后,对开关电源进行全面测试,确保其能够正常工作。
通过以上的开关电源故障检修方法,我们可以更好地应对开关电源故障问题,提高工作效率,保障设备正常使用。
同时,也能够在日常生活中更好地处理各种电源故障,让我们的生活更加便利和舒适。
可调开关电源常见故障及检修可调开关电源常见故障有保险管烧毁、无输出、输出电压过高或偏低、负载能力差及输出电压端整流二极管、滤波电容失效等。
那么这些可调开关电源的常见故障该如何检修呢?可调开关电源故障检修的大致流程:1)查看电源的保险丝是否存在熔断、电容有无鼓包现象、电阻是否发黑等现象;2)闻一下电源内部是否有“异味”,如糊味;3)询问使用者使用过程及电源损坏前的操作,综合1、2两点获取的情报,重点提问;4)根据前3步获得的初步判断,对电源进一步操作确认故障,比如借用万用表在电源未通电时,检测电容两端的输出电压,查看开关电源是否起振等。
保险管烧毁:电源保险管烧毁需重点检查整流桥电路的各二极管、高压滤波电解电容及功率开关管。
整流桥电路二极管及高压滤波电解电容被击穿或功率开关管损坏都会导致保险管烧毁。
(注:开关管击穿会导致保险烧掉,此时电流检测电阻和电源控制芯片也会被烧坏。
)可调开关电源保险管无输出:这种情况有可能是可调开关电源未产生振荡引起的,需集中检查开关管。
开关管集电极未得到足够的工作电压、开关管基极未得到启动电压、开关管正反馈电路元件失效均会引起电源无输出的现象。
输出电压过高或偏低:电源无法稳压输出这种故障一般是由于稳压取样和稳压控制电路出现故障,检修时需重点检测该部分电路。
负载能力差:电源使用年限长或长时间工作后,各元器件会存在不同程度的老化,开关管工作不稳定,稳压二极管发热漏电、整流二极管损坏等,使可调开关电源出现负载能力差的故障。
可调开关电源内部元器件输出电压端整流二极管、滤波电容失效:输出电压端整流二极管、滤波电容失效一般采用替换法进行判断。
可调开关电源结构复杂,当出现故障时需细心排查,以上所述均非绝对,需结合实际情况而定。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842(KA3842)为主控芯片,IGBT(绝缘栅双极场效应晶体管)为“开”“关”器件,配合LM324(四运放)或LM358(双运放)及光电耦合器(PC817)作为输出负载反馈器件,以及TL431(高精密并联稳压器),高频变压器为主要元件所组成的脉冲宽度调制(PulseWidthModulation,缩写为PWM)式开关电源。
3842各脚功能:1. 误差放大输出(输出补偿)3.4伏2. 误差放大器反相输入端(电压反馈)2.4伏3. 电流感应放大器同相输入端(电流检测)0.1伏4. 内接振荡器外接rc(定时)元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1.2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号,同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路,整流滤波后得到约300V的直流电,送给功率变换电路进行功率转换。
功率变换电路中的开关功率管(IGBT)就在脉冲宽度调制(PWM)控制器(UC3842)输出的脉冲控制信号和驱动下,工作在“开”“关”状态,从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器,高频变压器的次级(二次侧)就会感应出一定的高频脉冲交流电,并送给高频整流滤波电路进行整流,滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时,由取样电路将取样信号通过光电耦合器(PC817),送入控制电路,经过其内部调制,由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极(G极),使变换电路产生的高频脉冲方波也随之变宽或变窄,由此改变输出电压平均值的大小,从而使直流电压基本稳定在所须的电压值上。
开关电源维修通用六篇开关电源是现代电子设备的重要组成部分,广泛应用于计算机、通信、科研、医疗、工业自动化等领域。
本文将按照故障分类,介绍开关电源维修的六个通用方法。
1. 故障现象:开关电源不能启动当开关电源不能启动时,可能是电源负载过大,电压输入异常,内部元器件损坏等原因所导致。
我们可以采用以下方法进行检修:1) 检查负载电流是否超过额定值,如过载应立即停电并更换高功率电源。
2) 检查输入电压是否正常,若不正常应及时更换或修复输入线路。
3) 检查输出电路是否短路或开路,按照电路分析结果更换元器件。
2. 故障现象:开关电源输出电压不稳定当开关电源输出电压不稳定时,可能是反馈电路故障、输出电感电阻增大等原因所导致。
我们可以采用以下方法进行检修:1) 检查反馈电路元件是否正常,如有异常需更换。
2) 检查输出电感电阻是否增大,如电阻值偏大需更换。
3) 检查开关管是否正常,如有损坏需更换或修复。
3. 故障现象:开关电源输出电压为零当开关电源输出电压为零时,可能是输出端短路,保护电路故障等原因所导致。
我们可以采用以下方法进行检修:1) 检查输出端是否短路,如有短路需消除短路障碍物。
2) 检查保护电路是否正常,如有异常需检查并更换保护元件。
3) 检查开关管是否正常,如有损坏需更换或修复。
4. 故障现象:开关电源开关频繁断电当开关电源开关频繁断电时,可能是过流保护触发、开关管温度过高导致自保护、电源输出电压异常等原因所导致。
我们可以采用以下方法进行检修:1) 检查过流保护元件是否正常,如过流保护元件损坏需更换。
2) 检查开关管是否发热异常,如发热需检查散热器和风扇的是否正常工作。
3) 检查输出电压是否异常,如异常需检查输出电路并更换故障元件。
5. 故障现象:开关电源噪音大开关电源噪音大可能是输出电容值不合适、开关频率过高、电源变压器有振铃等原因所导致。
我们可以采用以下方法进行检修:1) 检查输出电容是否合适,如果超出范围则更换电容。

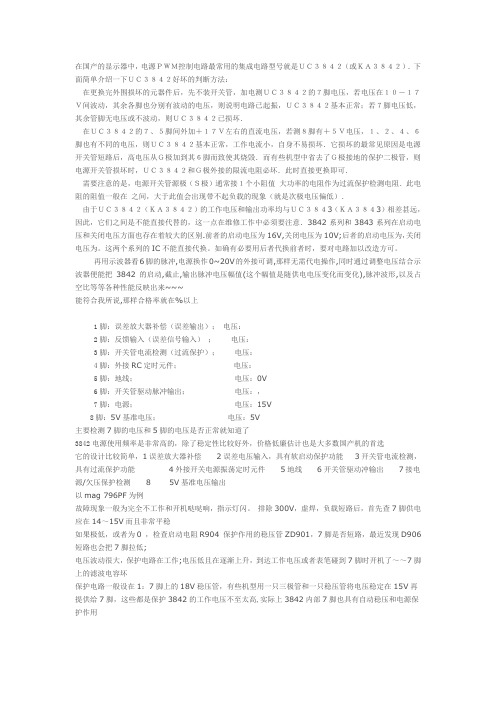

在国产的显示器中,电源PWM控制电路最常用的集成电路型号就是UC3842(或KA3842).下面简单介绍一下UC3842好坏的判断方法:在更换完外围损坏的元器件后,先不装开关管,加电测UC3842的7脚电压,若电压在10-17V间波动,其余各脚也分别有波动的电压,则说明电路已起振,UC3842基本正常;若7脚电压低,其余管脚无电压或不波动,则UC3842已损坏.在UC3842的7、5脚间外加+17V左右的直流电压,若测8脚有+5V电压,1、2、4、6脚也有不同的电压,则UC3842基本正常,工作电流小,自身不易损坏.它损坏的最常见原因是电源开关管短路后,高电压从G极加到其6脚而致使其烧毁.而有些机型中省去了G极接地的保护二极管,则电源开关管损坏时,UC3842和G极外接的限流电阻必坏.此时直接更换即可.需要注意的是,电源开关管源极(S极)通常接1个小阻值大功率的电阻作为过流保护检测电阻.此电阻的阻值一般在之间,大于此值会出现带不起负载的现象(就是次极电压偏低).由于UC3842(KA3842)的工作电压和输出功率均与UC3843(KA3843)相差甚远,因此,它们之间是不能直接代替的,这一点在维修工作中必须要注意.3842系列和3843系列在启动电压和关闭电压方面也存在着较大的区别.前者的启动电压为16V,关闭电压为10V;后者的启动电压为,关闭电压为。
这两个系列的IC不能直接代换。
如确有必要用后者代换前者时,要对电路加以改造方可。
再用示波器看6脚的脉冲,电源换作0~20V的外接可调,那样无需代电操作,同时通过调整电压结合示波器便能把3842的启动,截止,输出脉冲电压幅值(这个幅值是随供电电压变化而变化),脉冲波形,以及占空比等等各种性能反映出来~~~能符合我所说,那样合格率就在%以上1脚:误差放大器补偿(误差输出);电压:2脚:反馈输入(误差信号输入);电压:3脚:开关管电流检测(过流保护);电压:4脚:外接RC定时元件;电压:5脚:地线;电压:0V6脚:开关管驱动脉冲输出;电压:,7脚:电源;电压:15V8脚:5V基准电压;电压:5V主要检测7脚的电压和5脚的电压是否正常就知道了3842电源使用频率是非常高的,除了稳定性比较好外,价格低廉估计也是大多数国产机的首选它的设计比较简单,1误差放大器补偿2误差电压输入,具有软启动保护功能3开关管电流检测,具有过流保护功能4外接开关电源振荡定时元件5地线6开关管驱动冲输出7接电源/欠压保护检测8 5V基准电压输出以mag 796PF为例故障现象一般为完全不工作和开机哒哒响,指示灯闪。
开关电源的常见故障及维修开关电源是现代电子设备中常用的一种电源类型,其具有高效、稳定、可靠等特点,被广泛应用于计算机、通讯、工业自动化等领域。
然而,在使用过程中,开关电源也会遇到各种故障,影响设备的正常运行。
本文将介绍开关电源常见的故障及维修方法,以便读者更好地理解和处理开关电源故障。
一、开关电源的基本结构开关电源的基本结构包括输入滤波电路、整流电路、滤波电路、功率开关电路和控制电路等。
其中,输入滤波电路主要用于滤除输入电源中的高频噪声和干扰信号;整流电路将输入电源转换为直流电压;滤波电路用于平滑直流电压;功率开关电路是开关电源的核心部件,通过开关控制,将直流电压转换为高频脉冲信号;控制电路负责对功率开关电路进行控制,以保证开关电源的稳定性和可靠性。
二、开关电源的常见故障及维修1. 故障一:开关电源无输出电压出现这种故障的原因可能有多种,如输入电源故障、整流电路故障、滤波电路故障、功率开关电路故障等。
对于这种故障,应首先检查输入电源是否正常,如果输入电源正常,则需要逐一检查整流电路、滤波电路和功率开关电路,找出故障原因并进行维修。
2. 故障二:开关电源输出电压不稳定出现这种故障的原因可能是功率开关管故障、控制电路故障、负载过大等。
对于这种故障,应首先检查负载是否过大,如果负载正常,则需要逐一检查功率开关管和控制电路,找出故障原因并进行维修。
3. 故障三:开关电源输出电压波动出现这种故障的原因可能是输入电源电压波动、滤波电容故障、输出电容故障等。
对于这种故障,应首先检查输入电源电压是否稳定,如果输入电源电压稳定,则需要逐一检查滤波电容和输出电容,找出故障原因并进行维修。
4. 故障四:开关电源输出电压过高或过低出现这种故障的原因可能是控制电路故障、反馈电路故障、输出电容故障等。
对于这种故障,应首先检查反馈电路是否正常,如果反馈电路正常,则需要逐一检查控制电路和输出电容,找出故障原因并进行维修。
5. 故障五:开关电源过载保护当开关电源输出电流超过额定值时,开关电源会自动断开输出,以保护电源和负载。
开关电源的维修开关电源是各种电子设备的能量供给中心,应用非常广泛,其工作正常与否,直接影响着电子设备能否正常运行,开关电源工作时处于高电压、大电流、高频率的特殊工作状态之中,因而故障率较高。
在日常工作过程中绝大多数电子设备的故障就是开关电源故障导致的。
开关电源实际上是由交流、直流、交流、直流变换的过程,是将220V交流电通过整流滤波后变成300V直流电,再通过开关变压器的储能电感、开关管将直流电压变换成多种电压等级的交流电压,再整流滤波后变成直流电压输出驱动负载正常工作。
220V交流输入,通过保险,负温度热敏电阻,安规电容,共模电感组成的抗电磁干扰电路及过流保护电路,经过整流二极管整流滤波后输出300V左右的直流电压。
这是电源板正面图,用红线画出的部分为热地与冷地部分(开关电源接地方式有热地和冷地之分,与220V电源直接相连的地称为热地,人体直接接触会触电;经开关变压器隔离后,再整流滤波后的地称为冷地,人体直接接触不会触电)。
这是电路板背面图,在图中标出开关电源的输入部分、300V滤波大电容、开关管、开关变压器、肖特基二极管等主要元器件。
根据电路板画出电路原理图通过对电路板的分析可知:开关电路由交流抗干扰电路,整流滤波电路,功率转换电路,稳压电路、保护电路等单元电路组成。
开关电源的维修是很多电工师傅经常遇到的事情,但是如果对开关电源的原理,元器件的性能不了解,维修起来还是比较困难,有的时候运气好,拿到电路板换个保险管,故障就排除了,但是绝大多数的电路板维修起来并不是换保险就能解决问题。
下面我给大家分享一下我的维修经验:1、首先了解电路板是用在什么设备上,是什么故障现象,具体发生故障的时间,是否让别人维修过。
这些看似一些小问题,但对我们维修的人来说很重要,能使维修少走弯路。
2、通电观测故障现象,打开机盖后,检查排线有无松脱,元器件有无虚焊、断线。
3、大致确定故障范围,断开负载电路,测试输出电压,如果无输出电压,故障一般在交流输入,开关管这侧;如果输出电压较高或较低,一般故障在稳压电路这边。
开关电源坏了该如何维修,掌握维修步骤其实也不难一、前言维修随着电力电子技术的高速发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,进入80年代计算机电源全面实现了开关电源化,率先完成计算机的电源换代,进入90年代开关电源相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了开关电源,更促进了开关电源技术的迅速发展。
开关电源是利用现代电力电子技术,控制开关晶体管开通和关断的时间比率,维持稳定输出电压的一种电源,有两种主要的工作方式:正激式变换和升压式变换,尽管它们各部分的布置差别很小,但是工作过程相差很大,在特定的应用场合下各有优点。
开关电源一般由脉冲宽度调制(PWM)控制IC和开关器件(MOSFET、BJT等)构成。
二、开关电源应用开关电源和线性电源相比,二者的成本都随着输出功率的增加而增长,但二者增长速率各异。
线性电源成本在某一输出功率点上,反而高于开关电源。
随着电力电子技术的发展和创新,使得开关电源技术在不断地创新,这一成本反转点日益向低输出电力端移动,这为开关电源提供了广泛的发展空间。
开关电源产品目前广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器,电子冰箱,液晶显示器,LED 灯具,通讯设备,视听产品,安防,电脑,数码产品和仪器类等领域。
三、如何维修开关电源开关电源电路的故障诊断与维修也越来越重要,这里简单介绍一下维修过程和注意事项。
(1)修理开关电源时,首先用万用表检测各功率部件是否击穿短路,如电源整流桥堆,开关管,高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常,上述部件如有损坏则需更换。
(2)第一步完成后,接通电源后还不能正常工作,接着要检测功率因数模块(PFC)和脉宽调制组件(PWM),查阅相关资料,熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
k a开关电源维修集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
在国产的显示器中,电源PWM控制电路最常用的集成电路型号就是UC3842(或KA3842).下面简单介绍一下UC3842好坏的判断方法:
在更换完外围损坏的元器件后,先不装开关管,加电测UC3842的7脚电压,若电压在10-17V间波动,其余各脚也分别有波动的电压,则说明电路已起振,UC3842基本正常;若7脚电压低,其余管脚无电压或不波动,则UC3842已损坏.
在UC3842的7、5脚间外加+17V左右的直流电压,若测8脚有+5V电压,1、2、4、6脚也有不同的电压,则UC3842基本正常,工作电流小,自身不易损坏.它损坏的最常见原因是电源开关管短路后,高电压从G极加到其6脚而致使其烧毁.而有些机型中省去了G极接地的保护二极管,则电源开关管损坏时,UC3842和G极外接的限流电阻必坏.此时直接更换即可.
需要注意的是,电源开关管源极(S极)通常接1个小阻值大功率的电阻作为过流保护检测电阻.此电阻的阻值一般在之间,大于此值会出现带不起负载的现象(就是次极电压偏低).
由于UC3842(KA3842)的工作电压和输出功率均与UC3843(KA3843)相差甚远,因此,它们之间是不能直接代替的,这一点在维修工作中必须要注意.3842系列和3843系列在启动电压和关闭电压方面也存在着较大的区别.前者的启动电压为16V,关闭电压为10V;后者的启动电压为,关闭电压为。
这两个系列的IC 不能直接代换。
如确有必要用后者代换前者时,要对电路加以改造方可。
再用示波器看6脚的脉冲,电源换作0~20V的外接可调,那样无需代电操作,同时通过调整电压结合示波器便能把3842的启动,截止,输出脉冲电压幅值(这个幅值是随供电电压变化而变化),脉冲波形,以及占空比等等各种性能反映出来~~~
能符合我所说,那样合格率就在%以上
1脚:误差放大器补偿(误差输出);电压:
2脚:反馈输入(误差信号输入);电压:
3脚:开关管电流检测(过流保护);电压:
4脚:外接RC定时元件;电压:
5脚:地线;电压:0V
6脚:开关管驱动脉冲输出;电压:,
7脚:电源;电压:15V
8脚:5V基准电压;电压:5V
主要检测7脚的电压和5脚的电压是否正常就知道了
3842电源使用频率是非常高的,除了稳定性比较好外,价格低廉估计也是大多数国产机的首选
它的设计比较简单,1误差放大器补偿2误差电压输入,具有软启动保护功能3开关管电流检测,具有过流保护功能4外接开关电源振荡定时元件5地线6开关管驱动冲输出7接电源/欠压保护检测
8 5V基准电压输出
以mag 796PF为例
故障现象一般为完全不工作和开机哒哒响,指示灯闪。
排除300V,虚焊,负载短路后,首先查7脚供电应在14~15V而且非常平稳
如果极低,或者为0 ,检查启动电阻R904 保护作用的稳压管ZD901,7脚是否短路,最近发现D906短路也会把7脚拉低;
电压波动很大,保护电路在工作;电压低且在逐渐上升,到达工作电压或者表笔碰到7脚时开机了~~7脚上的滤波电容坏
保护电路一般设在1:7脚上的18V稳压管,有些机型用一只三极管和一只稳压管将电压稳定在15V再提供给7脚,这些都是保护3842的工作电压不至太高,实际上3842内部7脚也具有自动稳压和电源保护作用
2 开关管(场效应管,可用7N60)D脚对地稳压管
3 8脚上的保护电路,一般由2只三极管组成,作用是电源不正常时直接把5V拉低,必要时可以断开保护检查。
也有很多被简化了
出现3842电源大规模损坏时,有些朋友换件后开机再次烧掉电源管和3842,偶也多次碰到,发现是一只电阻作怪,6脚电阻R983
为什么呢偶分析与电源管是场效应管的特性有关,场管不同于其它,输入阻抗很高,一旦激励悬空,D脚会得到很高的感应电势,
足以击穿,从而打穿3842,这个电阻50~100欧都可以,还有7脚的稳压管不可以省,有些电源直接稳压提供15V电源,偶也会在7脚加上一个
18V稳压管,电源管S脚对地电阻R925不可以换错,一般有3种,这个电阻除了短路保护外还有取样的作用,大了电源不工作
太小会发生烧坏电源管和3842的危险,不过有时更换3842后出现电源不起动的情况,这是3842参数差别较大的原因,把R925减一点可以解决,
比如将改为0。
33偶总结了一套3842电源的检修流程,偶用这个方法一般10分钟内能解决故障,而且非常安全,希望对大家有帮助
测量电源管击穿否电源管D脚对3842第6脚电阻是否在30~200欧之间,S脚对地电阻
1 断开电源管G脚
2 开机
3 电源管G脚断点有300V?
4 测7脚电压是否在11~15之间跳动无电压看上面7脚无电压
5 8脚电压是否在0~3v之间跳动无电压看上面8脚保护
6 6脚电压是否0~3V跳动,否检查开关管D脚稳压管
7 4,5,6无法解决,3842坏
电源管拆除后,3842仍可工作在自由振荡下,由于没有300V直接介入所以检修时很安全。
