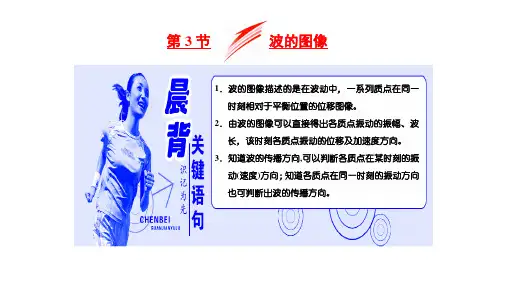

第二章 第3节 波的图像

4）波速与质点振动速度的区别
同一介质中，波速恒定，而质点振动速度始终改变
4 波长、周期（频率）和波速的关系
1）v=λ/T 2）特点：波进入不同介质，周期（频率）不变，波长、波速发生改变。
第7页/共11页
二、图像
1 图像
横坐标——波的传播方向上各质点的平衡位置与参考点的距离。 纵坐标——表示某一时刻各质点偏离平衡位置的位移。
①波源质点振动的周期（或频率）就是波的周期（或频率）。 ②波的振动周期和频率只与波源有关，与介质无关。 ③每经历一个周期，原有的波形图不改变。
第6页/共11页
一、波长、周期和波速
3 波速（v）
1）定义：单位时间内振动所传播的距离叫做波速。 2）物理意义：描述振动在介质中传播的快慢程度。 3）特点
①波速的大小由介质的性质决定 。 ②波在同。
到波峰?
F（90，0）
第9页/共11页
一列横波在x轴线上传播着，在t1=0和t2=0.005s 时的波形曲线如图所示：
1）求波长、振幅 2）设周期大于(t2-t1).如果波向右传播，波速多大？
如果波向左传播，波速多大？ 3）设周期小于(t2-t1).且波速为6000m/s，求波的传播方 向.
答案：1)8m,0.2s 2)V右＝400m/s, V左＝1200m/s 3)向左
2 简谐波的图象是一条正弦或余弦曲线。
第8页/共11页
如图，一列以V＝20m/s向右传播的简谐波,求：
1）振幅和波长 2）说明质点A，B，C，D，E振动方向 3）画出T/4和3T/4后的波形图 4）求A点由图中位置经5s通过的位移和路程？ 5）若此时波恰好传到E点，问再过多久x轴上点F(90,0)第一次
① 横波中波长等于相邻两个波峰或波谷之间的距离 ② 质点振动一个周期，振动形式在介质中传播的距离恰好等于一个波长

3 波的图像[学习目标] 1.知道图像中横、纵坐标各表示的物理量，理解波的图像的物理意义.2.理解波的图像和振动图像的区别.3.会处理由波的双向性和周期性引起的多解问题.一、横波的图像 1.波形图若以横坐标x 表示在波的传播方向上各质点的平衡位置，纵坐标y 表示该时刻各个质点偏离平衡位置的位移，规定位移的方向向上为正值，向下为负值，则在xOy 坐标平面上，描出该时刻各质点的位置(x ，y )，用平滑曲线将各点连接起来，就得到这一时刻横波的图像.波的图像有时也称为波形图，简称波形. 2.正弦波：波形图是正弦曲线的波，又称为正弦波. 3.图像的物理意义直观地表明了离波源不同距离的各振动质点在某一时刻的位置. 二、波的图像与振动图像的比较[即学即用]1.判断下列说法的正误.(1)波的图像反映的是某一时刻介质中各质点的位移情况.( √)(2)从波的图像可以知道各质点振动的振幅.( √)(3)在不同时刻波的图像有可能完全相同.( √)(4)振动图像的图线实质是振动质点所经过的路径形状，波的图像的图线实质是某一时刻各个质点的连线形状.( ×)2.如图1所示，一列沿x轴正方向传播的横波在某一时刻的波形图如图________所示，其上某一质点的振动图像如图________所示.由图可知波长λ＝_______m，振幅A＝_______cm，周期T＝________s，波速v＝______m/s.此时质点P运动方向向____________，加速度方向向________.图1答案甲乙 4 10 4 1 上下一、波的图像的理解和应用[导学探究] 如图2所示是一列简谐波在某一时刻的图像.图2(1)波的图像是什么形状的曲线？(2)由图像可获取哪些信息？答案(1)余弦曲线.(2)可以获得以下信息：①该时刻各个质点相对平衡位置的位移.②各质点振动的振幅.③波长[知识深化] 对波的图像的理解(1)对波的图像的理解①波的图像是某一时刻介质中各个质点运动情况的“定格”.可以将波的图像比喻为某一时刻对所有质点拍摄下的“集体照”.②简谐波的图像是正(余)弦曲线，介质中的质点做简谐运动.(2)由波的图像可获取的信息①直接读出波长.若已知波速，可计算出周期、频率.或已知周期、频率可计算出波速.②直接读出该时刻各质点的位移，间接判断回复力、加速度情况.③介质中各质点的振幅.④已知波的传播方向，可知质点的振动方向；已知质点的振动方向，可知波的传播方向.判断方法如下：(以已知波的传播方向判断质点振动方向为例)a.质点带动法由波的形成原理可知，后振动的质点总是重复先振动的质点的运动，若已知波的传播方向来判断质点的振动方向时，可在波源一侧找与该质点距离较近的前一质点，如果前一质点在该质点下方，则该质点将向下运动，否则该质点将向上运动.b.上下坡法如图3所示，沿波的传播方向，“上坡”的质点向下振动，如D、E、F；“下坡”的质点向上振动，如A、B、C.图3c.微平移法原理：波向前传播，波形也向前平移.方法：作出经微小时间Δt后的波形，就知道了各质点经过Δt时间到达的位置，此刻质点振动方向也就知道了.如图4所示.图4例1一列沿x轴正方向传播的简谐横波，波速为4m/s.某时刻波形如图5所示，下列说法正确的是( )图5A.这列波的振幅为4cmB.这列波的周期为1sC.此时x＝4m处质点沿y轴负方向运动D.此时x ＝4m 处质点的加速度为0 答案 D解析 由题图可知，这列波的振幅为2cm ，A 项错误；波长λ＝8m ，故周期T ＝λv ＝84s ＝2s ，B 项错误；波向右传播，根据“上下坡法”可知，x ＝4m 处质点沿y 轴正方向运动，C 项错误；此时x ＝4m 处质点处于平衡位置，回复力为零，加速度为零，D 项正确. 二、波的图像的画法[导学探究] 请画出例1中的波经0.5s 后的波形.答案[知识深化] 波的图像的画法 (1)特殊点法先找出两点(平衡位置、波峰或波谷等特殊点)并确定其运动方向，然后确定经Δt 时间后这两点所到达的位置，最后按正弦规律画出新的波形.该法适用于Δt ＝n ·T4(n ＝1,2,3，……)的情况.(2)波形平移法在已知波的传播速度的情况下，由Δx ＝v Δt 可得经Δt 时间后波向前移动的距离Δx ，把图像沿传播方向平移Δx 即得到相对应的图像.例2 某一简谐横波在t ＝0时刻的波形图如图6所示.若波向右传播，画出T 4后和T4前两个时刻的波的图像.图6答案 见解析图 解析 解法一 特殊点法根据t ＝0时刻波的图像及波的传播方向，可知此时刻A 、B 、C 、D 、E 、F 各质点在该时刻的振动方向，由各个质点的振动方向可确定出经T 4后各个质点所在的位置，将这些点所在位置用平滑曲线连接起来，便可得到经T4后的波的图像.如图中的虚线(a)所示.同理，根据各个质点的振动方向可确定出T 4前时刻各个质点的所在位置，于是便可得到T4前时刻的波的图像.如图中虚线(b)所示.解法二 波形平移法由题图可知，在质点振动的一个周期内，波向前传播一个波长的距离，即传播的距离x ＝12m ，因此在T4内，波向前传播了3m.根据波的传播过程和传播的实质，若波向右传播，把波的原有图形向右移动3m 的距离，就得到了T4后时刻的波形图，同理可以得到T4前时刻波的图像.在已知波速的情况下，由公式Δx ＝v Δt 可得经Δt 时间后波向前移动的距离Δx ，把波形平移Δx 即可得Δt 时间后的波形图.注意，当Δx ＝k λ＋Δx 0时，只需将波形沿波的传播方向平移Δx 0即可得Δt 时间后的波形图，这就是所谓的“去整留零平移法”.当然也可以采用“特殊点法”. 三、波的图像与振动图像的比较1.波的图像描述的是介质中的“各质点”在“某一时刻”离开平衡位置的位移；而振动图像描述的是“一个质点”在“各个时刻”离开平衡位置的位移.2.横、纵坐标所表示的物理量：波的图像中的横坐标x 表示介质中各个振动质点的平衡位置，纵坐标y 表示各个振动质点在某时刻的位移；振动图像的横坐标t 表示一个振动质点振动的时间，纵坐标y 表示这个质点振动时各个不同时刻的位移.例3 (多选)根据图7甲、乙两图判断下列说法正确的是( )图7A.甲是振动图像，乙是波的图像B.甲是波的图像，乙是振动图像C.甲中A 质点向下振动，乙中B 时刻质点向下振动D.甲中A 质点向上振动，乙中B 时刻质点向下振动 答案 BD解析 波的图像的横坐标为波的传播方向上各质点的平衡位置，振动图像的横坐标为时间，故A 错，B 对；题图甲中A 质点被其左侧的质点带动向上振动，题图乙中B 时刻后位移由零变为负值，故向下振动，所以C 错，D 对.两种图像的比较1.波的图像与振动图像外形上很相似，辨别它们时要看图像的横坐标是时间t 还是位移x .2.简谐波中的所有质点都做简谐运动，它们的振幅、周期均相同.3.判断波的图像中质点的运动方向可根据带动法、上下坡法、微平移法；判断振动图像中质点的振动方向根据质点下一时刻的位置. 四、波的多解性[导学探究] 一列周期为T 的机械波某时刻的波形图如图8所示.图8(1)a 质点需多长时间第一次运动到波峰？ (2)与a 质点运动速度始终相等的质点有几个？答案 (1)若波沿x 轴正方向传播，该时刻a 质点向y 轴正方向运动，经14T 第一次运动到波峰.若波沿x 轴负方向传播，该时刻a 质点向y 轴负方向运动，经34T 第一次运动到波峰.(2)与a 质点的距离为n λ(n ＝1,2,3，…)的所有质点与a 质点的运动速度始终相等，在该图中只有一个.[知识深化] 波的多解性 (1)波的周期性造成多解①时间的周期性：时间间隔Δt 与周期T 的关系不明确. ②空间的周期性：波的传播距离Δx 与波长λ的关系不明确. (2)传播方向的双向性造成多解 (3)质点振动方向不确定造成多解.例4 (多选)一列横波沿直线传播，在波的传播方向上有A 、B 两点.在t 时刻A 、B 两点间形成如图9甲所示波形，在t ＋3s 时刻A 、B 两点间形成如图乙所示波形，已知A 、B 两点平衡位置间距离a ＝9m ，则以下说法中正确的是( )图9A.若周期为4s ，波一定向右传播B.若周期大于4s ，波可能向右传播C.若波速为8.5m/s ，波一定向左传播D.该波波速可能的最小值为0.5m/s 答案 ACD解析 若波向右传播，3s ＝(n ＋34)T 1(n ＝0,1,2，…)，T 1＝124n ＋3s ≤4s ，B 错误；若波向左传播，3s ＝(n ＋14)T 2(n ＝0,1,2，…)，T 2＝124n ＋1s ，由于n ＝0,1,2，…，当T ＝4s 时，波向右传播，故A 正确；由题图知波长λ＝6m ，若波速为8.5m/s ，波在3s 内传播的距离为x ＝vt ＝8.5×3m ＝25.5m ＝414λ，根据波形的平移，波一定向左传播，故C 正确；波在3s 内传播的最小距离为向左传播1.5m ，波速可能的最小值为v min ＝1.53m/s ＝0.5 m/s ，故D 正确.解决波动问题应注意的问题：(1)质点到达最大位移处，则有正向和负向最大位移两种可能. (2)质点由平衡位置开始振动，则有起振方向相反的两种可能. (3)只告诉波速，不指明波的传播方向，应考虑沿两个方向传播的可能. (4)只给出两时刻的波形，则有多次重复出现的可能.1.(波的图像)如图10所示为一列简谐横波在某时刻的波形图.已知图中质点b 的起振时刻比质点a 超前了0.4s ，则以下说法正确的是( )图10A.波的波速为10m/sB.波的频率为1.25HzC.波沿x 轴正方向传播D.该时刻质点P 正沿y 轴正方向运动 答案 B解析 由于b 比a 先振动，所以波沿x 轴负方向传播，选项C 错误；由题图可知a 、b 的平衡位置之间的距离为2m ，则波速v ＝x t ＝20.4m/s ＝5 m/s ，选项A 错误；由题图可知，波长λ＝4m ，由v ＝λf 得频率f ＝v λ＝54Hz ＝1.25Hz ，选项B 正确；根据“上下坡法”可知此时质点P 正沿y 轴负方向运动，选项D 错误.2.(波的图像的画法)一列沿x 轴正方向传播的横波在某一时刻的波形图如图11所示，已知波的传播速率是16m/s.图11(1)指出这列波中质点振动的振幅是多少；(2)画出再经过0.125s时的波的图像.答案(1)10cm (2)见解析图解析(1)由图像可以看出，质点振动的最大位移大小是10cm，因此振幅是10cm.(2)再经0.125s波形沿x轴正方向移动的距离为Δx＝vΔt＝16×0.125m＝2m，所以再经过0.125s后的波的图像如图中的虚线所示.3.(振动图像与波的图像的比较)(多选)一列简横谐横波在t＝0时刻的波形图如图12(a)所示，图(b)表示该波传播的介质中某质点此后一段时间内的振动图像，则( )图12A.若波沿x轴正方向传播，(b)图应为a点的振动图像B.若波沿x轴正方向传播，(b)图应为b点的振动图像C.若波沿x轴负方向传播，(b)图应为c点的振动图像D.若波沿x轴负方向传播，(b)图应为d点的振动图像答案BD解析在题图(b)的振动图像中，t＝0时刻质点在平衡位置且向y轴正方向运动，由题图(a)可知若波沿x轴正方向传播，b点的速度方向沿y轴正方向，d点的速度方向沿y轴负方向；若波沿x轴负方向传播，b点的速度方向沿y轴负方向，d点的速度方向沿y轴正方向，B、D正确.4.(波的多解性)(多选)一列简谐横波沿x轴传播，a、b为x轴上的两质点，平衡位置分别为x＝0，x＝x b(x b>0).a 点的振动规律如图13所示.已知波速为v＝10m/s，在t＝0.1s时b的位移为0.05m，则下列判断可能正确的是( )图13A.波沿x轴正向传播，x b＝0.5mB.波沿x 轴正向传播，x b ＝1.5mC.波沿x 轴负向传播，x b ＝2.5mD.波沿x 轴负向传播，x b ＝3.5m 答案 BC解析 由a 点振动图像可知，振动周期T ＝0.2 s ，所以λ＝vT ＝10×0.2 m ＝2 m ；由题意可知在t ＝0.1 s 时，a 在平衡位置且向上振动，b 在正向最大位移处，这时如果波沿x 轴正向传播，根据“上下坡法”，a 、b 之间的距离为(n ＋34)λ(n ＝0,1,2,3，…)，所以x b ＝(n ＋34)λ＝(2n ＋1.5) m (n ＝0,1,2,3，…)，A 错，B 对；这时如果波沿x 轴负向传播，根据“上下坡法”，a 、b 之间的距离为(n ＋14)λ (n ＝0,1,2,3，…)，所以x b ＝(n ＋14)λ＝(2n＋0.5) m (n ＝0,1,2,3，…)，C 对，D 错.一、选择题考点一 波的图像的理解1.关于波的图像的物理意义，下列说法正确的是( ) A.表示某一时刻某一质点的位移 B.表示各个时刻某一质点的位移 C.表示某一时刻各个质点的位移 D.表示各个时刻各个质点的位移 答案 C解析 波的图像表示的是介质中的各个质点在某一时刻离开各自的平衡位置的位移. 2.(多选)关于如图1所示的波形图，下列说法中正确的是( )图1A.此列波的振幅是0.1mB.x ＝15cm 处质点的位移是0.1mC.若质点A 此刻的速度沿y 轴正方向，则质点B 此刻的速度也沿y 轴正方向D.质点A 此刻的加速度沿y 轴负方向，而质点B 、C 此刻的加速度沿y 轴正方向 答案 ACD解析 由题图可以直接读出振幅、各质点离开平衡位置的位移，A 正确，B 错误；各质点加速度的方向总是指向平衡位置，D 正确；由于A 、B 两质点此刻处在同一“坡”上，根据“上下坡法”可以判断C 正确.3.(多选)周期为2.0s 的简谐横波沿x 轴传播，该波在某时刻的图像如图2所示，此时质点P 沿y 轴负方向运动，则该波( )图2A.波长为40mB.频率为0.5HzC.沿x 轴负方向传播，波速v ＝20m/sD.沿x 轴正方向传播，波速v ＝10m/s 答案 BD解析 已知质点P 的运动方向为沿y 轴负方向，可知波沿x 轴正方向传播；由波的图像可知λ＝20m ，又T ＝2.0s ，频率f ＝1T ＝0.5Hz ，B 正确；波速v ＝λT＝10m/s ，D 正确.4.(多选)一列简谐横波在t ＝0时的波形图如图3所示.介质中x ＝2m 处的质点P 沿y 轴方向做简谐运动的表达式为y ＝10sin (5πt ) cm.关于这列简谐波，下列说法正确的是( )图3A.周期为4sB.振幅为20cmC.传播方向沿x 轴正向D.传播速度为10m/s答案 CD解析 由简谐运动的表达式可知ω＝5π rad/s ，则周期为T ＝2πω＝0.4 s.由波的图像得，振幅A ＝10 cm ，波长λ＝4 m ，故波速为v ＝λT＝10 m/s.P 点在t ＝0时振动方向沿y 轴正方向，故波沿x 轴正方向传播，故选C 、D.考点二 振动图像与波的图像的比较5.(多选)关于振动图像和波的图像，下列说法正确的是( ) A.波的图像反映的是很多质点在同一时刻的位移 B.通过波的图像可以找出任一质点在任一时刻的位移 C.它们的横坐标都表示时间 D.它们的纵坐标都表示质点的位移 答案 AD解析 波的图像反映的是沿波的传播方向上各个质点在某一时刻的位移，A 项对，B 项错；波的图像的横坐标表示的是在波的传播方向上各振动质点的平衡位置，C 项错；波的图像和振动图像的纵坐标都表示质点的位移，D 项对.6.一列简谐横波沿x 轴负方向传播，图4甲是t ＝1s 时的波形图，图乙是波中某振动质点位移随时间变化的振动图像(两图用同一时间起点)，则图乙可能是图甲中哪个质点的振动图像( )图4A.x ＝0处的质点B.x ＝1m 处的质点C.x ＝2m 处的质点D.x ＝3m 处的质点答案 A7.(多选)图5(a)为一列简谐横波在t ＝2s 时的波形图，图(b)为介质中平衡位置在x ＝1.5m 处的质点的振动图像，P 是平衡位置为x ＝2m 处的质点.下列说法正确的是( )图5A.波速为0.5m/sB.波的传播方向向右C.0～2s 时间内，P 运动的路程为8cmD.0～2s 时间内，P 向y 轴正方向运动E.当t ＝7s 时，P 恰好回到平衡位置 答案 ACE解析 v ＝λT ＝24 m/s ＝0.5 m/s ，A 正确；x ＝1.5 m 处的质点在t ＝2 s 时正在向下振动，根据“上坡下”可判断波向左传播，B 错误；0～2 s 是半个周期，P 质点运动的路程为2×4 cm ＝8 cm ，C 正确；0～2 s 时间内，P 质点由正向最大位移处运动至负向最大位移处，D 错误；7 s 是此时刻再经过5 s ，即114T ，这时P 质点刚好回到平衡位置，E 正确.8.(多选)图6甲为一列简谐横波在t ＝0.10s 时刻的波形图，P 是平衡位置在x ＝1.0m 处的质点，Q 是平衡位置在x ＝4.0m 处的质点；图乙为质点Q 的振动图像.下列说法正确的是( )图6A.在t ＝0.10s 时，质点Q 向y 轴正方向运动B.在t ＝0.25s 时，质点P 的加速度方向与y 轴正方向相同C.从t ＝0.10s 到t ＝0.25s ，该波沿x 轴负方向传播了6mD.从t ＝0.10s 到t ＝0.25s ，质点P 通过的路程为30cmE.质点Q 简谐运动的表达式为y ＝0.10sin10πt m 答案 BCE解析 由题图甲得λ＝8m ，由题图乙得T ＝0.2s ，所以v ＝λT＝40m/s.由题图乙知，在t ＝0.10s 时，质点Q 通过平衡位置向y 轴负方向运动，A 错误；由“上下坡法”判得波沿x 轴负方向传播，根据特殊点法，画出t ＝0.25s 时的波形图，标出P 、Q 点，如图所示，此时P 点在x 轴下方，其加速度沿y 轴正方向，B 正确；Δt ＝0.25s －0.10s ＝0.15s ，Δx ＝v ·Δt ＝6m ，C 正确；P 点起始位置不在平衡位置或最大位移处，故D 错误；由题图乙知A ＝0.1m ，ω＝2πT＝10πrad/s ，所以Q 点简谐振动的表达式为：y ＝0.10sin10πt (m)，E 正确.考点三 波的多解性9.(多选)一列简谐横波在t ＝0时刻的波形如图7中的实线所示，t ＝0.02s 时刻的波形如图中虚线所示.若该波的周期T 大于0.02s ，则该波的传播速度可能是( )图7A.7m/sB.3 m/sC.1m/sD.5 m/s 答案 BC解析 由于T >0.02s ，若波向右传播，则波传播的距离x 1＝0.02m ，则波速v 1＝x 1t ＝0.020.02m/s ＝1 m/s ；若波向左传播，则波传播的距离x 2＝0.06m ，则波速v 2＝x 2t ＝0.060.02m/s ＝3 m/s ，故正确的选项为B 、C.10.(多选)一列简谐横波沿直线由A 向B 传播，A 、B 相距0.45m ，如图8所示是A 处质点的振动图像.当A 处质点运动到波峰位置时，B 处质点刚好到达平衡位置且向y 轴正方向运动，这列波的波速可能是( )图8A.4.5m/sB.3.0 m/sC.1.5 m/sD.0.5 m/s 答案 AD解析 由题图可知周期为0.4s.由题意可知质点A 、B 间最简单波形如图所示，A 、B 间距和波长的关系为x ＝(n ＋14)λ，再由公式v ＝λT 得v ＝4.54n ＋1m/s(n ＝0,1,2，…)，当n ＝0时，v ＝ 4.5 m/s ，当n ＝2时，v ＝0.5m/s ，选项A 、D 正确.二、非选择题11.(波的图像的理解)如图9所示为一列沿－x 方向传播的简谐横波在t ＝0时刻的波形图.M 、N 两点的坐标分别为(－2,0)和(－7,0)，已知t ＝0.5s 时，M 点第二次出现波峰.图9(1)这列波的传播速度多大？(2)从t ＝0时刻起，经过多长时间N 点第一次出现波峰？ (3)当N 点第一次出现波峰时，M 点通过的路程为多少？ 答案 (1)20m/s (2)0.55s (3)0.4m解析 (1)根据图像可知，该波波长λ＝4m ，M 点与最近波峰的水平距离为6m ，距离下一个波峰的水平距离为10m ，所以波速为v ＝s t ＝100.5m/s ＝20 m/s.(2)N 点与最近波峰的水平距离为s ′＝11m ，当最近的波峰传到N 点时N 点第一次出现波峰，历时为t 1＝s ′v ＝1120s ＝0.55s.(3)该波中各质点振动的周期为T ＝λv ＝0.2s ，波传到M 点用时t ′＝320s ＝0.15s ，则N 点第一次出现波峰时质点M 振动了t 2＝t 1－t ′＝0.4s ＝2T ，则当N 点第一次出现波峰时，M 点通过的路程为s ″＝40cm ＝0.4m.12.(振动图像与波的图像的比较)如图10所示，甲为某一列波在t ＝1.0s 时的图像，乙为参与该波动的P 质点的振动图像.图10(1)求该波波速v ；(2)画出再经过3.5s 时的波形图；(3)求再经过3.5s 时P 质点的路程s 和位移.答案 见解析解析 (1)由题图甲得波长λ＝4 m ，由题图乙得周期T ＝1.0 s ，波速v ＝λT＝4 m/s.(2)由P 质点的振动图像知波沿x 轴向左传播，经过3.5 s 传播的距离：Δx ＝v Δt ＝4×3.5 m ＝14 m ＝(3＋12)λ，只需将波形向x 轴负向平移12λ＝2 m 即可，如图所示.(3)因为n ＝ΔtT＝3.5，所以路程s ＝4An ＝4×0.2×3.5 m ＝2.8 m.由波的重复性可知，经历时间为周期的整数倍时，位移不变，所以只需考虑从题图所示时刻到P 质点经T2时的位移即可，所以再经过3.5 s 时质点P 的位移仍为零.。

步骤3：根据先振动先到达平衡位置，从而确定波的 传播方向。 Y P′ v P
O
V V
X
波的图像
例2.如图所示为一列简谐波在某时刻的波形图，已 知图形上某点的振动方向如图所示。试求这列波的 传播方向.
Y
O
V V
X
波的图像
Y
V
O
V V
X
波的图像
2.求波在任意时刻的波形图 ⑴ 特殊点法 先找出两点（平衡位置和波峰及波谷特殊点）并确定 其运动方向；然后确定经△t时间内这两点所达到的 位置；最后按正弦规律画出新的波形。 画出再经t=T/4时的波形图 y/m P′
Y O X
我们可以用照象机把波的形状摄下 来，就是按下快门瞬间各个质点离开 各自平衡位置时的情形。 我们就把这些质点连成曲线，就是 该时刻的波的图象。
波的图像
一、波的图象 1．定义：反映各质点在同一时刻不同位移的曲 线叫作波的图像 2. 波的图像表示
.质点只是在平衡位置的两 侧来回做简谐运动。
波的图像
5.从简谐运动图象可以求哪些物理量 ? ⑴直接描述量： x/m
①振幅A:图像的峰值. t/s 0 ②周期T:相邻两个位移 2 4 6 为正的最大值或负的最 -5 大值之间的时间间隔 . ③任意时刻质点的位移x:对应于图像上某一点的坐 标（t，x）． ⑵间接描述量 ①频率:f=1/T
波的图像
题型1.已知波的传播方向和波形图判断质点的振动方向。
例1.图所示为一列向右传播的简谐波在某时刻的波形 图试求出波形图上A、B、C、D四个质点的振动方向.
Y
V
v
C
V
V
O
A
B
D
X
V
波的图像

【例2】 如图5所示为一横波在某一时刻的波形图，已知 D质点此时的运动方向如图所示，下列说法正确的是( )
图5 A．波向右传播 B．此时A点的运动方向向下 C．质点E与质点D的运动方向相同 D．质点C比质点B先回到平衡位置
解析 质点D的运动方向向下，根据特殊点法，波源在右 ，所以波应该向左传播，则A质点的运动方向向上．E质点运 动方向向上，与D方向相反．质点C是直接向下运动的．而B 是先向上运动到最高点再向下运动，故C比B先回到平衡位置 ．
4．已知波的传播方向，可知质点的振动方向．常用方法有 ：
(1)带动法： 原理：先振动的质点带动邻近的后振动质点． 方法：在质点P靠近波源一方附近的图像上另找一点P′ ，若P′在P上方，则P向上运动，若P′在P下方，则P向下运动 ．如图1所示．
答案 D
借题发挥 由波的图像可直接看出波长、该时刻沿波的 传播方向上各质点的位移和各质点的振幅，可以判断出各质点 该时刻的加速度方向．可以由波速计算周期、频率或由周期、 频率计算波速，任一质点的振动方向判断波的传播方向．
二、波的图像与振动图像的比较 1．波的图像表示波传播时某_一__时__刻_____在介质各中质__点______ 的位置相对于平衡位置的位移． 2．振动图像表示某_一__质_点______振动的过程中各，时__刻______相 对于平衡位置的位移．
想一想 为了区分波的图像与振动图像，你可以用什么 形象来描述它们？
一、横波的图像 1．若以横坐标x表示在波的传播方向上各质点的平衡位置 __________，纵坐该标时y刻表示________各个质点偏离平衡位置 的位移，规定位移的方向向上为正值，向下为负值，则在xOy 坐标平面上，描出该时刻各质点的位置(x，y)，用平滑曲线将 各点连接起来，就得到这一时刻横波的图像．波的图像有时也 称为波形图，简称波形． 2．正弦波：波形图正是弦__曲__线______的波，又称为正弦波．
