“机电一体化设备组装与调试”赛项技术规范

  • 格式：doc
  • 大小：66.00 KB
  • 文档页数：4

机电一体化设备组装与调试赛项技术规范
一、比赛内容
参赛队根据工作任务书，完成以下工作任务：

1.按组装图及要求组装设备部件和机电一体化设备；
2.按工作任务书分配的PLC输入输出端子和机电一体化设备的工作要求画
出电气控制原理图并连接电路；
3.按气动系统图连接机电一体化设备的气路；
4.根据机电一体化设备的工作要求编写PLC控制程序和设置变频器参数；
5.制作触摸屏页面，设置通信参数，实现对机电一体化设备的监控；
6.对任务书拟定的机电一体化设进行调试，达到任务书规定的工作要求和技
术要求，完成组装与调试记录的填写。

二、名次排列规则
按比赛成绩从高到低排列参赛选手的名次。比赛成绩相同，完成工作任务所
用时间少的名次在前；比赛成绩和完成工作任务用时相同，安全与职业素养得分
高的名次在前；比赛成绩、完成工作任务用时相同、安全与职业素养成绩相同，
名次并列。
三、比赛作业工件
赛场提供亚龙YL-235A型光机电一体化实训考核装置。

亚龙YL-235A型光机电一体化实训考核装置提供的模块
序号 名称 主要元件及规格 数量 备注
1 PLC模块 三菱FX2N-48MR 1台

2 变频器 模块 三菱（E540或E740）工作电源，AC 380 V；输出功率≥0.75 kW； 1台
3 电源模块 1台
4
计算机
模块

CPU频率≥1.0GHz；内存≥512Mby；硬
盘容量≥40G；操作平台 Win 2000或
Win XP；安装三菱PLC的编程软件；显示器尺寸≥14吋。放置计算机主机和显示器的电脑推车。 1台

三菱PLC的编程软件：
①FXGP-Win-C
②GX Developer Vers:
on8.34L

5 触摸屏 昆仑通态：TPC7062KS 1台
亚龙YL-235A型光机电一体化实训考核装置提供的机械部件
1 皮带输送 机部件 皮带宽度49 mm，输送机长度 700 mm ，进料口及进料检测传感器 1套

2 皮带输送机拖动部件 带变速装置的三相交流异步电动机，联轴器等 1套
3 物件出口 部件 单出杆气缸，磁性开关，出料斜槽，电磁换向阀等 3套
4 气动机械手部件 单出杆气缸，单出双杆气缸，旋转气缸，气手指气缸、电磁换向阀，磁性开关及传感器等 1套
5 送料部件 24V直流电机，圆盘，取料平台、支架及检测传感器等 1套
2、器材
(1)连接电路的导线：单支多股铜芯塑料绝缘线，规格0.75mm2；
(2)异型管：用于导线连接端子编号的异型管，规格1.0或1.5mm2；
(3)连接气路的气管规格：规格Ø4mm和Ø6mm；
(4)绑扎导线和气管的尼龙扎带；
(5)塑料线槽（装入导线用），规格40mm×50mm。
四、实操比赛考核要求
1．参赛选手必须准时到达比赛赛场，按抽取的抽签顺序号抽取工位号，并
按抽取的工位号就位。没有宣布检查设备和摆放工具前，选手不得进行相关操作。
检查设备和摆放工具的时间为10分钟；
2．在比赛正式开始前10分钟发放工作任务书，未宣布正式开赛前，选手只

能阅读工作任务书和完成设备检查和工具摆放。
3．选手进入赛场后，不得擅自离开赛场。因病或其他原因需要离开赛场或
终止比赛，须经赛场首席评委同意，并在赛场记录表上签字确认后，方可离开赛
场并在赛场工作人员指引下到达指定地点。
4．选手在比赛过程中需要更换零件、元件或器件时，可举手向赛场评委报
告，填写更换元器件名称、更换原因和更换时间（更换时间从填写赛场记录开始
到更换完成为止）并签字确认后，由赛场评委安排赛场技术支持人员更换。更换
的元件经赛场技术支持人员检测与选手填写的更换原因不符时，应告知选手并按
评分细则扣分。
5．按工作任务书拟定的工作项目、工作内容，参照相关项目验收的国家标
准，制订评价项目、评价内容和评价标准等评分细则。选手完成不是工作任务书
拟定的工作内容，不计入比赛成绩
6．参赛选手必须按照设备安全操作规程进行操作。参赛选手不得携带通讯
工具和其他未经允许的资料、物品进入大赛场地。如出现较严重的违规、违纪、
舞弊等现象，经裁判组裁定取消大赛成绩。
7．竞赛过程中，选手须严格遵守安全操作规程及劳动保护要求，确保设备
及人身安全，并接受裁判员、现场技术服务人员的监督和警示。
8．比赛过程中，选手若需休息、饮水或去洗手间，一律计算在比赛时间内。
9．比赛过程中，选手因工艺制定不当或野蛮操作，造成设备损坏者，经裁
判员裁定，视情节轻重，做扣分至终止比赛的处理。裁定终止比赛的，须报总裁
判长批准后执行。
10．参赛选手完成比赛项目后，提请裁判到工位处检查确认并登记相关内容，
选手签字确认以后听从裁判指令离开赛场。裁判填写相应报告。
11．如果选手要求提前结束比赛，应报裁判员批准。比赛终止时间由裁判员
记录在案，批准并通知提前结束比赛后，选手不得再进行任何加工。提前结束比
赛的选手不准提前离开赛场。
12．当听到比赛结束命令时，参赛选手应立即停止操作，不得以任何理由拖
延比赛时间。离开比赛场地时，不得将草稿纸等与比赛相关的物品带离比赛现场。

五、比赛需要工量具、配件辅料和设备
序号 工具名称 型号规格 数量 备注
连接电路的工具 螺丝刀、剥线钳、电工钳、 （不允许用电
尖咀钳等 动螺丝刀）
电路和元件检查工
具
万用表

机械设备安装工具 活动扳手，内、外六角扳手，钢直尺、高度尺，水平尺，角度尺等
（不允许用电
动扳手）

试题作答工具 蓝黑色圆珠笔或签字笔、HB和B型铅笔、三角尺等。
（禁止使用红
色圆珠笔和签
字笔），（禁止
带丁字尺）
绝缘鞋

六、比赛相关的技术资料

1.亚龙YL-235A型光机电一体化实训考核装置说明书。
2.三菱PLC编程手册

合集下载

全国技能大赛机电一体化组装与调试2017任务书

全国技能大赛机电一体化组装与调试2017任务书

全国技能大赛机电一体化组装与调试2017任务书摘要：一、全国技能大赛机电一体化组装与调试2017 任务书概述二、大赛的目的和意义三、大赛的组织结构和参赛要求四、大赛的竞赛内容和规则五、大赛的奖励措施和后续工作正文：一、全国技能大赛机电一体化组装与调试2017 任务书概述全国技能大赛机电一体化组装与调试2017 任务书是由我国相关部门组织编写的一项技能竞赛指导文件。

该任务书旨在规范全国范围内的机电一体化组装与调试技能大赛的组织和实施，提高参赛选手的技能水平，推动我国机电一体化技术的发展。

二、大赛的目的和意义全国技能大赛机电一体化组装与调试2017 任务书的主要目的是选拔和培养优秀的机电一体化技能人才，激发广大技术人员学习新技术、提高技能的积极性。

通过举办这样的技能大赛，可以提高我国机电一体化技术的整体水平，促进产业升级和技术创新，为我国经济社会发展做出贡献。

三、大赛的组织结构和参赛要求大赛由国家相关部门主办，各地区相关部门协办。

参赛选手需具备一定的机电一体化基础知识和技能，具有相关专业的学历或职业资格证书。

参赛选手分为个人赛和团体赛，每个参赛选手或团队需完成任务书所规定的竞赛内容。

四、大赛的竞赛内容和规则竞赛内容主要包括：机电一体化设备的组装、调试、运行和维护。

具体竞赛规则如下：1.参赛选手需在规定时间内完成设备的组装和调试任务。

2.参赛选手需保证设备的运行稳定性和安全性。

3.参赛选手需对设备进行故障排除和维护。

4.参赛选手需在竞赛过程中展示良好的职业素养和技术水平。

五、大赛的奖励措施和后续工作大赛设立了一等奖、二等奖、三等奖以及优秀奖若干名，以表彰在竞赛中表现优异的选手。

获奖选手将获得荣誉证书和物质奖励，同时还有机会参加更高层次的技能竞赛和培训。

大赛结束后，相关部门将对获奖选手进行跟踪培养，提供更多的发展机会。

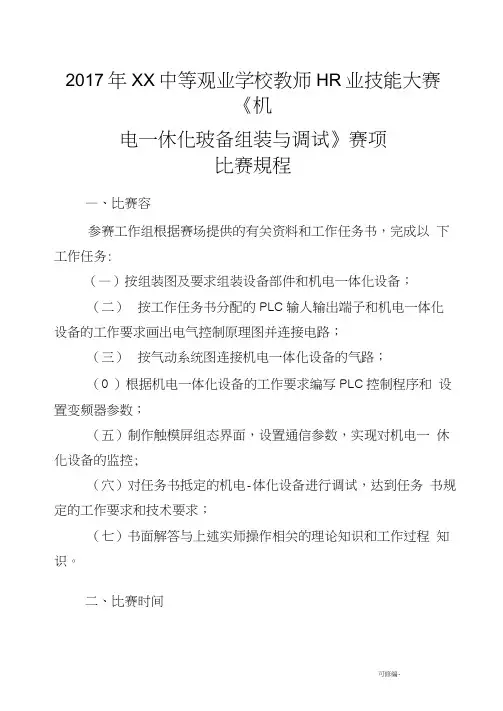

机电一体化设备组装及调试

机电一体化设备组装及调试

2017年XX中等观业学校教师HR业技能大赛《机电一休化玻备组装与调试》赛项比赛規程—、比赛容参赛工作组根据赛场提供的有关资料和工作任务书，完成以下工作任务:（—）按组装图及要求组装设备部件和机电一体化设备；（二）按工作任务书分配的PLC输人输出端子和机电一体化设备的工作要求画出电气控制原理图并连接电路；（三）按气动系统图连接机电一体化设备的气路；（0 ）根据机电一体化设备的工作要求编写PLC控制程序和设置变频器参数；（五）制作触模屏组态界面，设置通信参数，实现对机电一休化设备的监控;（穴）对任务书抵定的机电-体化设备进行调试，达到任务书规定的工作要求和技术要求；（七）书面解答与上述实师操作相关的理论知识和工作过程知识。

二、比赛时间比赛时长240分鉀。

三、参赛方式本赛顶为团1$赛，只设01体奖，每个参赛队(组)由2名选手组成，共同完成所有比赛任务。

四、赛场提供设备和器林(—)主要设备赛场提供YL-235A型光机电—体化实训考核装置，该装置使用的元件和部件如下表所示:（二）器林1、连接电路的导线：四芯护套线，规格0.75mm2；2、异型管：用于导线连接端子编号的异型管，规格1.0mm2；3、连接气路的气管规格：规格4x2.5mm fD 4x6mm；4、绑扎导线和气管的尼龙扎带；5、塑料线槽（装入导线用），规格40mmx50mm o五、选手自带工具（—）连接电路的工具：螺丝JJ （不得使用电动螺丝JJ ）、剥线钳、电工钳、尖咀飾等；（二）电路和元件检查工具：JJ用表；（三）机械设备安装工具：活动扳手，、外穴角扳手（不得使用电动扳手），鋼直尺、髙度尺，水平尺，角度尺等；（四）试题作答工具：圆珠笔或签字笔（禁止使用红色圆珠笔和签字笔）、HB和B型扭笔、三角尺（禁止带T字尺）等；As选手自备模块本次比赛要求每组选手必须且只允许自带以下模块：(-)YL-235A设备中的按钮模块；(二)YL-235A设备中的接线端子排；(三)触模屏及融模屏数据下教线(触摸屏型号：昆仑通态TPC7062KX )；(0 )三菱E700,工作电淵，AC 380 V；输出功率＞0.75 kW注意：属于必须且只允许自带的模块，请各参赛单位务必按要求作好准备及预备; 漱摸屏必须是空屏，经工作人员验收后才能带入赛场。

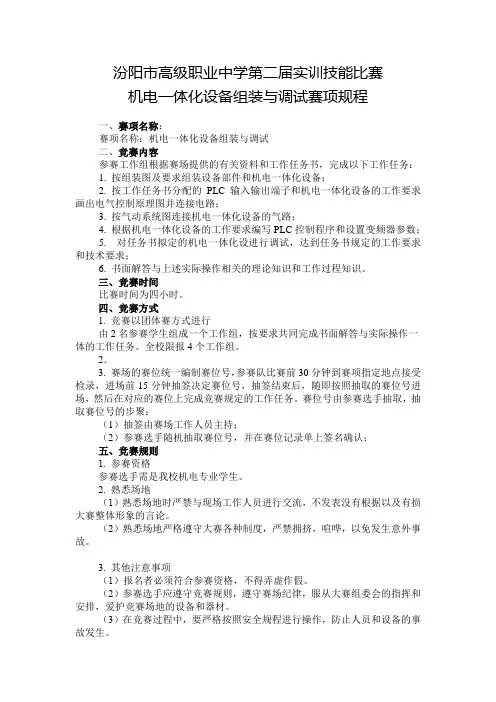

机电一体化比赛规程
