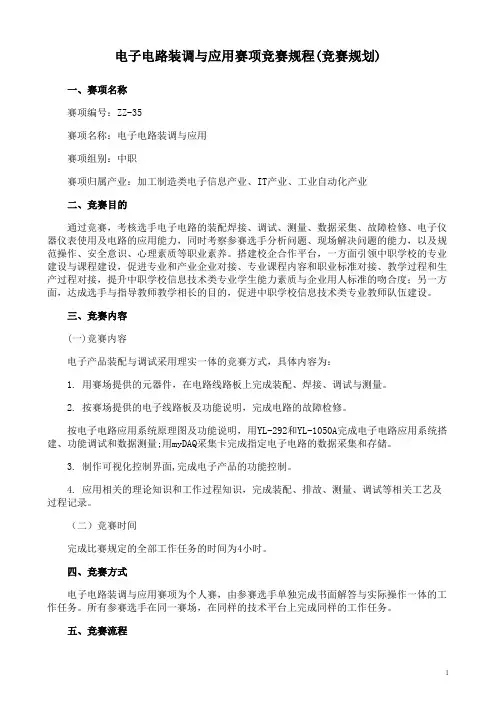

电子电路装调与应用赛项竞赛规程(竞赛规划)一、赛项名称赛项编号：ZZ-35赛项名称：电子电路装调与应用赛项组别：中职赛项归属产业：加工制造类电子信息产业、IT产业、工业自动化产业二、竞赛目的通过竞赛，考核选手电子电路的装配焊接、调试、测量、数据采集、故障检修、电子仪器仪表使用及电路的应用能力，同时考察参赛选手分析问题、现场解决问题的能力，以及规范操作、安全意识、心理素质等职业素养。
搭建校企合作平台，一方面引领中职学校的专业建设与课程建设，促进专业和产业企业对接、专业课程内容和职业标准对接、教学过程和生产过程对接，提升中职学校信息技术类专业学生能力素质与企业用人标准的吻合度；另一方面，达成选手与指导教师教学相长的目的，促进中职学校信息技术类专业教师队伍建设。
三、竞赛内容(一)竞赛内容电子产品装配与调试采用理实一体的竞赛方式，具体内容为：1. 用赛场提供的元器件，在电路线路板上完成装配、焊接、调试与测量。
2. 按赛场提供的电子线路板及功能说明，完成电路的故障检修。
按电子电路应用系统原理图及功能说明，用YL-292和YL-1050A完成电子电路应用系统搭建、功能调试和数据测量;用myDAQ采集卡完成指定电子电路的数据采集和存储。
3. 制作可视化控制界面,完成电子产品的功能控制。
4. 应用相关的理论知识和工作过程知识，完成装配、排故、测量、调试等相关工艺及过程记录。
（二）竞赛时间完成比赛规定的全部工作任务的时间为4小时。
四、竞赛方式电子电路装调与应用赛项为个人赛，由参赛选手单独完成书面解答与实际操作一体的工作任务。
所有参赛选手在同一赛场，在同样的技术平台上完成同样的工作任务。
五、竞赛流程竞赛时间安排见表1，竞赛流程见图1。
（最终以下发的竞赛指南为准）图1 竞赛流程六、赛卷说明本赛项采用公开样卷形式，专家组编制完成样卷后，由大赛执委会在省赛平台正式发布。
样卷于正式比赛前30天以上发布。
正式比赛赛卷由专家组依据竞赛规程和样卷模式进行编制，正式比赛赛卷的内容与样卷内容不可重复，但题型、分值要一致。
第44届世界技能大赛中国选拔赛陕西赛区选拔赛机电一体化设备安装与调试项目竞赛赛项规程机电一体化项目大赛组委会二〇一六年四月机电一体化设备安装与调试赛项规程一、赛项名称机电一体化设备安装与调试二、本项目技术描述机电一体化技术涉及机械安装、气动、变频器、可编程控制器和计算机技术等。
集机械、气压工程、编程、机器人技术及系统开发等技能于一体。
机电一体化人员能满足自动化行业的各种需求，能搭建工业自动化系统，能够设计、制造和维修自动化设备及对设备控制系统编程的能力.三、竞赛方式与内容（一）竞赛方式机电一体化设备组装与调试技能赛项为团体赛,以院校为单位组队参赛，不得跨校组队。
每支参赛队由2名选手和不超过1名指导教师组成，按要求共同完成实际操作工作任务,每校限报2队。
（二）选手条件及要求1．1992年1月1日以后出生。
2．思想品德优秀，身心健康。
3．具有机电一体化项目及相关专业技能培训经历,熟悉机电一体化及相关技术，热爱机电一体化职业工作.4．具备扎实的基本功，技能水平突出，具有较强的学习领悟能力、良好的身体素质、心理素质及应变能力等的综合素质。
5．男、女选手裸眼视力或矫正视力应达到4。
6以上.选手不宜留长发和长指甲,并能适应长时间、高强度站立工作.6．本项目为团队比赛，每个参赛团队的人数规定为2人.(三）竞赛内容1。
比赛时间：4小时。
2。
竞赛方式：实际操作3。
实际操作竞赛设备：本次竞赛所用的设备为广东三向提供的SX-815Q柔性生产线标准单元（颗粒上料单元、加盖拧盖单元、龙门分拣单元），其相关设备组成，功能，模块及技术参数参考以下内容。
（1）颗粒上料单元元件组成与硬件设备：（见表1-1和图1—1）表1-1 颗粒上料单元部件明细表1 物料筒2 传送带3 电机罩4 电磁阀组5 台面接口板6 按钮面板7 桌体8 推料气缸9 循环输送带10 取料填装机构11 定位气缸12 传感器放大器13 挂板接口板14 PLC 15 网孔挂板物料筒上料皮带电机罩电磁阀组台面接口板按钮面板桌体推料气缸循环输送带取料填装机构00定位气缸挂板接口板PLC网孔挂板光纤放大器组图1—1 颗粒上料单元颗粒上料单元功能：上料皮带启动，物料瓶依次传送到主皮带上；同时，选料机构启动，筛选出蓝色物料.当上料检测传感器检测到物料瓶时，上料皮带停止；当填装位检测传感器检测到物料瓶时,定位气缸动作，顶紧物料瓶；同时，筛选机构上的到位检测传感器检测到物料时，填装机构开始动作,填装完3个颗粒物料后，定位气缸复位，皮带启动，物料瓶被传送至下一单元。

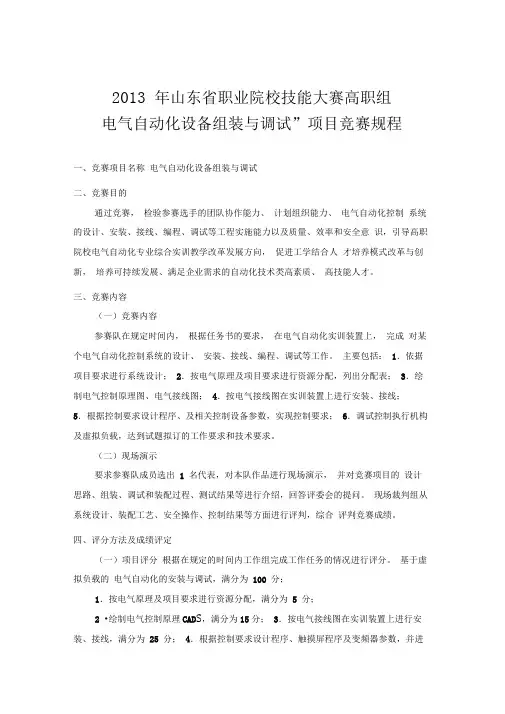

2013 年山东省职业院校技能大赛高职组电气自动化设备组装与调试”项目竞赛规程一、竞赛项目名称电气自动化设备组装与调试二、竞赛目的通过竞赛，检验参赛选手的团队协作能力、计划组织能力、电气自动化控制系统的设计、安装、接线、编程、调试等工程实施能力以及质量、效率和安全意识，引导高职院校电气自动化专业综合实训教学改革发展方向，促进工学结合人才培养模式改革与创新，培养可持续发展、满足企业需求的自动化技术类高素质、高技能人才。
