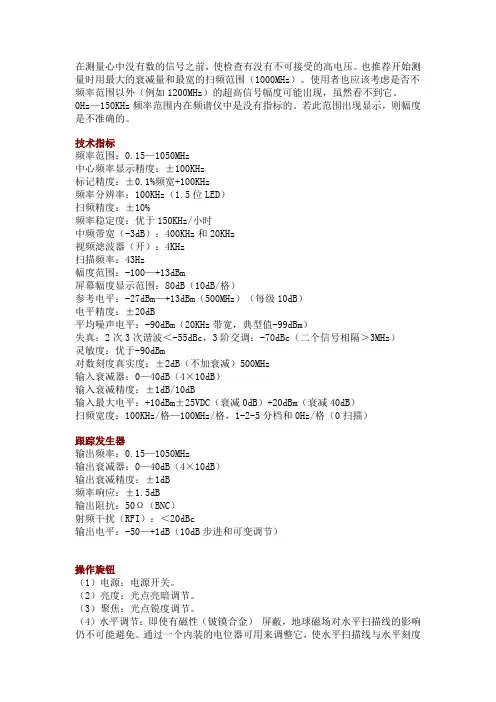

在测量心中没有数的信号之前，使检查有没有不可接受的高电压。
也推荐开始测量时用最大的衰减量和最宽的扫频范围（1000MHz）。
使用者也应该考虑是否不频率范围以外（例如1200MHz）的超高信号幅度可能出现，虽然看不到它。
0Hz—150KHz频率范围内在频谱仪中是没有指标的。
若此范围出现显示，则幅度是不准确的。
技术指标频率范围：0.15—1050MHz中心频率显示精度：±100KHz标记精度：±0.1%频宽+100KHz频率分辨率：100KHz（1.5位LED）扫频精度：±10%频率稳定度：优于150KHz/小时中频带宽（-3dB）：400KHz和20KHz视频滤波器（开）：4KHz扫描频率：43Hz幅度范围：-100—+13dBm屏幕幅度显示范围：80dB（10dB/格）参考电平：-27dBm—+13dBm（500MHz）（每级10dB）电平精度：±20dB平均噪声电平：-90dBm（20KHz带宽，典型值-99dBm）失真：2次3次谐波＜-55dBc，3阶交调：-70dBc（二个信号相隔＞3MHz）灵敏度：优于-90dBm对数刻度真实度：±2dB（不加衰减）500MHz输入衰减器：0—40dB（4×10dB）输入衰减精度：±1dB/10dB输入最大电平：+10dBm±25VDC（衰减0dB）+20dBm（衰减40dB）扫频宽度：100KHz/格—100MHz/格，1-2-5分档和0Hz/格（0扫描）跟踪发生器输出频率：0.15—1050MHz输出衰减器：0—40dB（4×10dB）输出衰减精度：±1dB频率响应：±1.5dB输出阻抗：50Ω（BNC）射频干扰（RFI）：＜20dBc输出电平：-50—+1dB（10dB步进和可变调节）操作旋钮（1）电源：电源开关。
（2）亮度：光点亮暗调节。
第1篇一、概述安捷伦频谱仪是一款高性能的测试仪器，广泛应用于通信、雷达、卫星、无线、微波等领域。
本规程旨在指导用户正确操作安捷伦频谱仪，确保测试结果的准确性和仪器的正常使用。
二、仪器准备1. 确保仪器已接入电源，电源指示灯亮。
2. 检查仪器连接电缆是否完好，确保连接可靠。
3. 打开仪器电源开关，等待仪器自检完成。
4. 连接被测信号源，确保信号源与仪器连接正确。
三、仪器设置1. 设置频率范围：根据被测信号频率，选择合适的频率范围。
在菜单中选择“Frequency”选项，然后选择“Range”，设置所需频率范围。
2. 设置分辨率带宽：分辨率带宽影响频谱的分辨率，根据被测信号特性选择合适的分辨率带宽。
在菜单中选择“Spectrum”选项，然后选择“Resolution Bandwidth”，设置所需分辨率带宽。
3. 设置扫描时间：扫描时间影响测试速度，根据测试需求设置合适的扫描时间。
在菜单中选择“Spectrum”选项，然后选择“Scan Time”，设置所需扫描时间。
4. 设置参考电平：参考电平用于显示信号的幅度。
在菜单中选择“Spectrum”选项，然后选择“Level”，设置所需参考电平。
5. 设置显示方式：根据测试需求选择合适的显示方式，如“Line”或“Bar”等。
在菜单中选择“Display”选项，然后选择“Type”，设置所需显示方式。
四、测试步骤1. 启动测试程序：在菜单中选择“Measure”选项，然后选择“Start”，启动测试程序。
2. 观察频谱图像：在屏幕上观察频谱图像，分析信号的功率、频率、调制特性等信息。
3. 调整测试参数：根据测试需求，调整测试参数，如频率范围、分辨率带宽、扫描时间等。
4. 保存测试结果：在菜单中选择“File”选项，然后选择“Save”，将测试结果保存到仪器内部存储器或外部设备。
五、故障处理1. 仪器无法启动：检查电源插座是否供电，确保电源线连接正常。
2. 信号源连接异常：检查信号源与仪器连接电缆是否完好，确保连接可靠。
天线频谱仪是一种用于测量和分析无线电频谱的仪器。
以下是天线频谱仪的使用方法：
1. 连接天线：将天线频谱仪的天线端口与待测信号的天线连接。
2. 设置参数：根据需要，设置天线频谱仪的参数，如中心频率、带宽、扫描速度等。
3. 启动扫描：启动天线频谱仪的扫描功能，它会自动扫描并记录所接收到的信号。
4. 分析结果：天线频谱仪会将扫描到的信号以频谱图的形式显示出来。
你可以通过观察频谱图来分析信号的强度、频率分布等信息。
5. 调整参数：根据需要，你可以调整天线频谱仪的参数，如增益、滤波器等，以获取更准确的测量结果。
6. 数据记录：天线频谱仪通常具有数据记录功能，你可以将测量结果保存到内部存储器或外部存储设备中，以便后续分析和比较。
7. 分析干扰源：通过观察频谱图，你可以识别和分析干扰源，如无线电干扰、电磁干扰等，并采取相应的措施来减少或消除干扰。
8. 结束使用：使用完毕后，关闭天线频谱仪，并将其与待测信号的天线断开。
需要注意的是，天线频谱仪的具体使用方法可能会因不同的型号和品牌而有所差异，建议在使用前仔细阅读和理解相关的用户手册和操作指南。
手持频谱仪使用方法手持频谱仪使用方法1、介绍手持频谱仪是一种用于测量电信信号频谱的便携设备。
本文档将详细介绍手持频谱仪的使用方法，包括仪器的基本操作、测量步骤和注意事项。
2、仪器基本操作2.1 开机与关闭手持频谱仪通常配有电源按钮，按下电源按钮可以开启或关闭仪器。
2.2 屏幕显示仪器的屏幕可以显示信号的频谱图、频谱波形等信息。
用户可以根据需要进行相应的调整和操作。
2.3 接口连接手持频谱仪通常具有多种接口，如天线接口、USB接口、音频接口等。
用户在测量之前需要根据实际需求选择相应的接口并进行连接。
3、测量步骤3.1 准备工作在测量之前，需要确保手持频谱仪已经正确开启，并根据需要进行相应的设置。
3.2 参数设置用户需要根据被测信号的特性进行相应的参数设置，如中心频率、带宽、参考电平等。
3.3 开始测量按下启动按钮后，手持频谱仪将开始对信号进行扫描并显示相应的频谱图。
3.4 分析结果用户可以根据频谱图来分析信号的特性，如频率分布、信号强度等。
4、注意事项4.1 使用环境手持频谱仪通常适用于工业场所、实验室等环境，需要避免在潮湿、高温、有剧烈震动的环境中进行使用。
4.2 避免干扰在测量时，用户需要避免与其他无线设备或信号源的干扰，以保证测量结果的准确性。
4.3 安全使用在使用手持频谱仪时，应注意保护仪器的安全，避免碰撞、摔落等情况的发生。
附件：本文档无附件。
法律名词及注释：1、频谱：在无线通信中，频谱是指信号在不同频率范围内的分布情况。
2、扫描：指手持频谱仪对信号进行连续的频率扫描和测量。
3、参考电平：测量中的参考电平指的是基准电平，用于衡量信号的相对强度。
