频谱仪使用

频谱分析仪操作指南目录频谱分析仪操作指南 (2)第一节仪表板描述 (2)一、前面板 (2)二、后面板(略) (7)第二节基本操作 (7)一、菜单操作和数据输入 (7)二、显示频谱和操作标记 (9)三、测试窗口和显示线 (13)四、利用横轴测试频率 (17)五、自动调整 (20)七、UNCAL信息 (23)第三节菜单功能描述 (25)频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分23、软盘驱动部分4、MEASUREMENT部分124□5STOP65、DATA 部分6、MARKER 部分47、CONTROL 部分168、SYSTEM部分□REMOTE1PRESET□SHIFT349、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。

使用面板键时，一个常见的菜单会显示在屏幕的右边。

但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。

每菜单选项与功能键一一对应。

选择一个菜单，需要按相应的功能键。

在一些情形中，按功能键显示附加选项。

下面的例子指出了仪表板和软按键功能的多少。

1、选择菜单按LEVEL键显示用于安装测试的菜单。

参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下Ref LevelATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。

●利用数字键输入数据可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。

如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。

如果你没有输入任何数据，按BK SP键输入一个减号（－）。

频谱仪基本使用方法
频谱仪是一种用于分析信号频谱的仪器，它可以帮助我们了解信号的频率成分和强度分布。

下面是频谱仪的基本使用方法：
1. 连接设备：将被测信号源通过信号线连接到频谱仪的输入端口。

确保连接正确并稳定。

2. 设置参数：打开频谱仪电源并调整显示屏的亮度和对比度。

根据需要，设置频谱仪的中心频率、带宽、参考电平、分辨率带宽等参数。

3. 调整参考电平：参考电平用于设定频谱仪的基准电平，可让功率值正确地显示在频谱图上。

可以使用手动或自动模式调整参考电平。

4. 选择观测模式：频谱仪一般有实时、扫描和跟踪等观测模式。

根据实际需要选择相应模式，并设置相应的参数。

5. 开始观测：开始进行观测前，确保频谱仪正在正常工作并已预热。

按下“Start”按钮或选择触发模式开始信号捕获和分析。

6. 分析信号：观测期间，可以调整参考电平、显示分辨率等参数以获取更清晰的频谱图。

可以使用光标功能来测量信号的频率、功率等参数。

7. 记录数据：观测结果可以通过截屏、保存数据或导出文件的方式记录下来，方便后续分析和比较。

8. 停止观测：观测完成后，按下“Stop”按钮停止信号捕获。

关闭频谱仪电源，断开与被测信号源的连接。

需要注意的是，具体频谱仪的使用方法可能会因品牌和型号的不同而略有差异，请在使用前仔细阅读设备的说明书或寻求专业人员的指导。

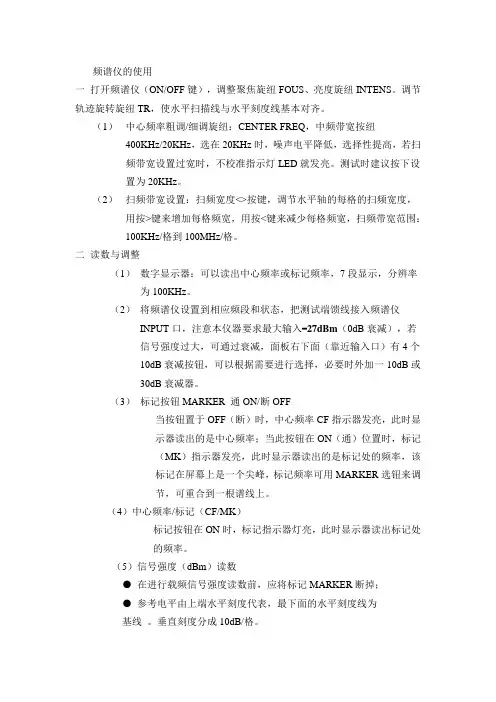

频谱仪的使用一打开频谱仪（ON/OFF键），调整聚焦旋纽FOUS、亮度旋纽INTENS。

调节轨迹旋转旋纽TR，使水平扫描线与水平刻度线基本对齐。

（1）中心频率粗调/细调旋纽：CENTER FREQ，中频带宽按纽400KHz/20KHz，选在20KHz时，噪声电平降低，选择性提高，若扫频带宽设置过宽时，不校准指示灯LED就发亮。

测试时建议按下设置为20KHz。

（2）扫频带宽设置：扫频宽度<>按键，调节水平轴的每格的扫频宽度，用按>键来增加每格频宽，用按<键来减少每格频宽，扫频带宽范围：100KHz/格到100MHz/格。

二读数与调整（1）数字显示器：可以读出中心频率或标记频率，7段显示，分辨率为100KHz。

（2）将频谱仪设置到相应频段和状态，把测试端馈线接入频谱仪INPUT口，注意本仪器要求最大输入-27dBm（0dB衰减），若信号强度过大，可通过衰减，面板右下面（靠近输入口）有4个10dB衰减按钮，可以根据需要进行选择，必要时外加一10dB或30dB衰减器。

（3）标记按钮MARKER 通ON/断OFF当按钮置于OFF（断）时，中心频率CF指示器发亮，此时显示器读出的是中心频率；当此按钮在ON（通）位置时，标记（MK）指示器发亮，此时显示器读出的是标记处的频率，该标记在屏幕上是一个尖峰，标记频率可用MARKER选钮来调节，可重合到一根谱线上。

（4）中心频率/标记（CF/MK）标记按钮在ON时，标记指示器灯亮，此时显示器读出标记处的频率。

（5）信号强度（dBm）读数●在进行载频信号强度读数前，应将标记MARKER断掉；●参考电平由上端水平刻度代表，最下面的水平刻度线为基线。

垂直刻度分成10dB/格。

(6) 跟踪发生器（信号源）●信号输入包括4个10dB衰减器，按键压下时对应衰减器接入，衰减器的选择、参考电平和基线电平（噪声电平）三者的对应关系(6) 跟踪发生器（信号源）●按钮TRACE GEN压下（ON）时，跟踪发生器工作，从输出口（BNC口）输出标准正弦波信号，输出频率由频谱分析仪本身决定。

频谱仪基本使用方法频谱仪是一种广泛应用于电子领域的测试仪器，用于测量和显示电磁信号的频率分布和强度。

频谱仪可以帮助工程师分析和调试无线电通信设备、音频设备、雷达系统等。

本文将介绍频谱仪的基本使用方法。

1.连接频谱仪：将频谱仪与待测设备连接。

通常，频谱仪的输入端口可以使用同轴电缆、光纤等方式连接。

根据待测设备的信号类型，选择合适的连接方式。

2.打开频谱仪：通常，频谱仪的电源开关位于仪器的前面板或后面板上。

按下电源开关，等待仪器启动完成。

3.设置测量参数：使用频谱仪的菜单或按钮设置仪器的测量参数。

主要参数包括中心频率、带宽、参考电平等。

根据实际需求设置参数，并确保参数设置正确。

4.观察频谱显示：频谱仪通常具有宽屏幕显示器，用于显示信号频率分布的图形。

观察频谱显示，可以直观地了解信号的频率特性和幅度分布。

5.调整分辨率带宽：分辨率带宽是频谱仪用于测量信号频谱的带宽范围。

根据需要，可以调整分辨率带宽以改变频谱显示的细节程度。

较宽的分辨率带宽可以显示更多的细节，而较窄的分辨率带宽可以提高频谱仪的测量速度。

6.设置跟踪方式：频谱仪通常具有多种跟踪方式，包括最大峰值、平均、正常等。

根据需要，选择合适的跟踪方式以获取所需的信号信息。

7.应用衰减器：如果待测设备输出的信号较强，为了避免频谱仪因输入过大而损坏，可以在输入端口处应用衰减器。

衰减器可以减小信号的强度，确保频谱仪的正常工作。

8.数据记录和分析：频谱仪通常具有数据记录功能，可以将测量数据保存到内部存储器或外部存储设备中。

保存的数据可以用于后续的分析和处理。

9.进行频谱扫描：通过设置起始频率和终止频率，可以使用频谱仪进行频谱扫描。

频谱扫描可以帮助工程师了解信号在不同频率点上的强度变化，从而得到信号的频率分布。

10.额外功能：在实际使用中，频谱仪通常还具有许多额外功能，如频谱拓展、峰值搜寻、频谱占用等。

根据实际需要，可以使用这些额外功能来进一步分析和处理信号。

频谱仪基本使用方法频谱仪是一种用于测量信号频谱的仪器。

它可以将信号的时域波形转换为频域图像，显示信号在不同频率上的能量分布情况。

频谱仪广泛应用于电子通信、音频处理、无线电频谱监测等领域。

下面将介绍频谱仪的基本使用方法。

1.连接设备将频谱仪与待测试的设备连接。

通常，频谱仪的输入端口使用BNC接口，需要使用合适的电缆将待测试设备的信号输入到频谱仪。

2.打开频谱仪并调整参数打开频谱仪的电源，等待其启动。

启动后，可以看到频谱仪的屏幕上显示了一片空白画面。

在进行测试之前，需要调整一些基本参数：-设置频谱范围：频谱范围表示频谱仪能够显示的频率范围。

根据需要，可以选择较小的范围以查看较细微的细节，或选择较大的范围以覆盖更广泛的频率范围。

-设置中心频率：中心频率表示频谱仪显示的中心频率。

可以根据需要设置中心频率。

-设置带宽：带宽表示频谱仪显示的频率范围的宽度。

较宽的带宽能够显示更广泛的频率范围，但会丧失分辨率。

-设置参考电平：参考电平表示频谱仪显示的参考响应电平。

可以根据需要设置参考电平，以确保显示的信号在合理的范围内。

3.观察频谱图像当参数设置完成后，可以开始观察频谱图像了。

频谱图像通常以柱状图的形式显示，横轴表示频率，纵轴表示信号的能量。

-可以观察到信号的频率分布情况，以及不同频率上的能量情况。

-可以通过调整带宽和参考电平来获得更好的观察效果。

-可以根据不同的需要选择不同的显示方式，如线性、对数等。

4.测量信号参数频谱仪除了可以显示信号的频谱图像外，还可以通过对信号进行一些测量，来获取更详细的信号参数：-峰值测量：可以通过设置峰值测量功能，自动检测并显示信号的最大峰值。

-带宽测量：可以通过设置带宽测量功能，自动测量信号的带宽。

-占空比测量：可以通过设置占空比测量功能，测量信号的占空比。

-谐波测量：可以通过设置谐波测量功能，测量信号的谐波含量。

5.导出数据频谱仪通常具备数据导出的功能，可以将测量得到的数据保存到计算机或其他设备中，以备后续分析和处理。

仪器仪表的使用第一章频谱仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (3)第1节：概述 (3)第2节快速启动指南 (9)第3节按键功能 (19)第4节基本测量 (28)第5节测量的例子 (36)第6节预放 (49)第7节跟踪信号发生器.............................................. 错误！未定义书签。

第8节软件工具.......................................................... 错误！未定义书签。

二：AT5011频谱分析仪使用方法............................................. 错误！未定义书签。

1、目的 ................................................................................ 错误！未定义书签。

2、适用型号 ........................................................................ 错误！未定义书签。

3、功能 ................................................................................ 错误！未定义书签。

4、特点 ................................................................................ 错误！未定义书签。

5、应用 ................................................................................ 错误！未定义书签。

6、应用场合 ........................................................................ 错误！未定义书签。

频谱仪使用方法详解
一、连接设备
1将频谱仪的电源线插入到电源插座，确保电源稳定可靠。

2.将频谱仪的测试天线连接到频谱仪的对应接口，一般常见的接口
为BNC连接器。

3.将频谱仪与其他设备的连接线连接好，例如与计算机的连接线、
遥控器的连接线等。

二、开机
1.打开频谱仪的电源开关，等待频谱仪进入正常工作状态。

2.调整频谱仪的各项参数，例如频率、带宽、分辨率等。

三、设置参数
1.根据测试需求，设置对应的参数，例如测试频率、扫宽、分辨率
等。

2.根据测试需求，选择对应的测试模式，例如频域模式、时域模式
等。

3.根据测试需求，设置对应的参考电平、耦合方式等参数。

四、测量信号
1.将测试天线放置在待测设备附近，确保能够接收到待测设备的信
号。

2.在频谱仪上观察信号的频谱图,根据信号的特征进行分析和判断。

3.根据测试需求，记录对应的测试数据，例如频率、电平等。

五、关机
1.关闭频谱仪的电源开关，断开电源线。

2.将测试天线和连接线整理好，以便下次使用。

在使用频谱仪的过程中，需要注意以下事项：
1.避免将频谱仪放置在高温、高湿、多尘、强磁场等环境中。

2.注意保持测试天线的清洁和稳定，避免测试结果的误差。

3.在测试过程中，避免对测试环境进行电磁干扰等影响。

4.在使用频谱仪前，请仔细阅读说明书，了解频谱仪的使用方法和
注意事项。

5,若遇到测试问题，可以联系专业人员进行咨询和解决。

频谱仪基本使用方法频谱仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频、视频、雷达等领域。

本文将介绍频谱仪的基本使用方法，包括设置测量参数、观察信号频谱、分析信号特征等。

一、设置测量参数1.首先，插入电源线并打开频谱仪的开关。

2.设置中心频率：通过旋转频谱仪上的中心频率控制按钮，可以设置要观察的信号所在的中心频率。

3.设置带宽：使用带宽控制按钮可以设置频谱仪的测量带宽。

带宽越大，可以显示的频率范围越广。

4.设置扫描时间：通过扫描时间设置按钮可以设置频谱仪的扫描时间。

较长的扫描时间可以更好地显示信号的频谱特征。

5.设置参考电平：参考电平是用来调整频谱仪的显示范围的。

通过参考电平控制按钮可以调整信号的显示幅度。

二、观察信号频谱1.连接输入信号：将要测量的信号源与频谱仪的输入端口连接。

2.使频谱仪进入扫描模式：按下开始扫描按钮使频谱仪进入扫描模式，开始对输入信号进行测量。

3.观察频谱显示：在频谱仪的显示屏上，可以看到输入信号的频谱特征图。

频谱图一般以频率为横坐标，幅度为纵坐标显示。

4.调整显示参数：可以根据需要调整频谱仪的显示参数，如中心频率、带宽、参考电平等，以便更好地展示信号的频谱特征。

三、分析信号特征1.寻找信号峰值：在频谱显示图上，可以通过观察峰值点来查找信号的频率分布情况。

峰值一般表示信号的主要频率分量。

2.计算信号带宽：可以通过测量频谱图上信号的半功率带宽来计算信号的带宽。

半功率带宽是指信号功率下降到峰值功率的一半时的频率范围。

3.分析信号幅度：通过观察信号在频谱图上的幅度，可以了解信号的强弱情况。

信号幅度一般在频谱图上以颜色深浅表示，颜色越深表示信号越强。

4.检测杂散和谐波：利用频谱仪可以监测杂散和谐波的频率和幅度，以便进行相关的干扰分析和调整。

四、其他常用功能1.记录和保存数据：一些频谱仪具有数据记录和保存功能，可以将测量的频谱数据保存到内存或外部存储设备中，方便后续分析和比较。

频谱仪的使用方法频谱仪是一种用于测量信号频谱组成的仪器。

它可以将信号的频率范围分解成不同频率的振幅分量，从而提供了许多有关信号特征的重要信息。

这里我将为您详细介绍频谱仪的使用方法。

使用频谱仪的第一步是连接输入信号。

频谱仪通常具有一个输入端口，您可以将待测信号通过信号源或其他仪器连接到该端口。

为了确保准确的测量结果，您应该使用适当的信号线缆以及连接器。

信号线缆的选择要针对输入信号的频率范围和阻抗匹配进行考虑。

在连接好输入信号之后，您需要设置频谱仪的参数。

这些参数包括信号的中心频率、分辨率带宽、时间或频率的测量范围等。

中心频率是指频谱仪所关注的主要信号频率，而分辨率带宽则是指频谱仪在分析频谱时所采用的带宽。

根据您的具体需求，您可以选择不同的参数配置来获得所需的测量结果。

接下来，您需要进行频谱测量。

频谱仪通常提供了多种测量模式，包括峰值模式、平均模式、最大持续测量等。

在选择测量模式之前，您应该了解您需要获取的信号特征以及对测量结果的要求。

例如，如果您关心信号的峰值振幅，并希望测量结果具有较高的信噪比，则可以选择最大持续测量模式。

进行测量时，您可以通过观察频谱仪的显示屏来获取结果。

频谱仪的显示屏通常以图形的形式呈现信号频谱的振幅分量。

您可以看到信号的频率范围以及相应的振幅值。

频谱的横轴通常表示频率，而纵轴表示振幅。

根据您的设备和测量设置，您可以调整显示的范围和分辨率，以便更好地观察和分析信号。

在获取测量结果后，您可以进行进一步的数据处理和分析。

频谱仪通常提供了多种数据输出和分析功能，如保存数据、采集数据的统计信息、导出数据等。

这些功能使您能够更充分地利用和应用测量结果。

最后，您还应该注意使用频谱仪时的安全问题。

例如，当您测试高功率信号时，应该确保频谱仪的输入端口具有足够的能力来承受这些信号。

此外，应该遵循频谱仪的操作说明，以确保使用过程中没有人身伤害或设备损坏的风险。

总结起来，频谱仪是一种用于测量信号频谱组成的重要仪器。

频谱仪使用教程频谱分析仪在频域内分析信号的图示测试仪，以图形方式显示信号幅度按频率的分布，即X轴表示频率，Y轴表示信号幅度，原理为用窄带带通滤波器对信号进行选通，紧要功能：显示被测信号的频谱、幅度、频率。

可以全景显示，也可以选定带宽测试。

实在操作使用规程包括以下六个步骤。

（一）硬键、软键和旋钮：这是仪器的基本操作手段。

1、三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。

按一下频率硬键，则旋钮可以微调仪器显示的中心频率；按一下扫描宽度硬键，则旋钮可以调整仪器扫描的频率宽度；按一下幅度硬键，则旋钮可以调整信号幅度。

旋动旋钮时，中心频率、扫描宽度（起始、停止频率）和幅度的dB数同时显示在屏幕上。

2、软键：在屏幕右边，有一排纵向排列的没有标志的按键，它的功能随项目而变，在屏幕的右侧对应于按键处显示什么，它就是什么按键。

3、其它硬键：仪器状态（INSTRUMNTSTATE）掌控区有十个硬键：RESET清零、CANFIG配置、CAL校准、AUXCTRL辅佑襄助掌控、COPY 打印、MODE模式、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义、SGLSWP信号扫描。

光标（MARKER）区有四个硬键：MKR光标、MKR光标移动、RKRFCTN光标功能、PEAKSEARCH峰值搜索。

掌控（CONTRL）区有六个硬键：SWEEP扫描、BW带宽、TRIG触发、AUTOCOVPLE自动耦合、TRACE跟踪、DISPLAY显示。

在数字键区有一个BKSP回退，数字键区的右边是一纵排四个ENTER确认键，同时也是单位键。

大旋钮上面的三个硬键是窗口键：ON打开、NEXT下一屏、ZOOM 缩放。

大旋钮下面的两个带箭头的键STEP搭配大旋钮使用作上调、下调。

（二）输入和输出接口：位于一起面板下边一排。

TVIN测视频指标的信号输入口；VOLINTEN是内外一套旋钮掌控、调整内置喇叭的音量和屏幕亮度；CALOUT仪器自检信号输出；300Mhz29dBmv仪器标准信号输出口；PROBEPWR仪器探针电源；IN75Ω1M—1.8G测试信号总输入口。

频谱仪操作方法
一、目的
本操作方法旨在指导用户正确使用频谱仪，确保测量结果的准确性和仪器的安全。

二、操作步骤
1. 开机与自检
打开频谱仪的电源，仪器进行自检，确保正常工作。

2. 连接信号源
将信号源通过适当的线缆连接到频谱仪的输入端口。

确保连接稳固，避免信号损失。

3. 设置参数
根据测量需求，设置频谱仪的参数，如频率范围、分辨率带宽、视频带宽等。

4. 校准仪器
在进行测量之前，对仪器进行校准，确保测量结果的准确性。

5. 开始测量
按下频谱仪的开始按钮，仪器开始进行测量。

观察屏幕上的信号波形，确保信号正常。

6. 保存与记录结果
将测量结果保存到本地计算机或记录本上，便于后续分析。

7. 关机与清理
完成测量后，断开信号源与频谱仪的连接，关闭频谱仪电源。

清理测试场地，确保整洁。

三、注意事项
1. 使用前应仔细阅读仪器说明书，了解仪器的基本操作和注意事项。

2. 避免在强电磁场环境下使用频谱仪，以免影响测量结果。

3. 定期对仪器进行维护和保养，确保其正常工作。

4. 如遇问题，及时联系专业人员处理，避免造成不必要的损失。

仪器仪表的使用第一章频谱仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (3)第1节：概述 (3)第2节快速启动指南 (9)第3节按键功能 (19)第4节基本测量 (28)第5节测量的例子 (36)第6节预放 (49)第7节跟踪信号发生器................................................ 错误!未定义书签。

第8节软件工具............................................................ 错误!未定义书签。

二：AT5011频谱分析仪使用方法............................................... 错误!未定义书签。

1、目的 .................................................................................. 错误!未定义书签。

2、适用型号 .......................................................................... 错误!未定义书签。

3、功能 .................................................................................. 错误!未定义书签。

4、特点 .................................................................................. 错误!未定义书签。

5、应用 .................................................................................. 错误!未定义书签。

频谱仪操作流程频谱仪是一种常用的测试设备，用于分析电信号的频谱特性。

它广泛应用于通信、无线电、音频等领域。

本文将介绍频谱仪的操作流程，以帮助用户正确、高效地使用频谱仪进行测试。

一、准备工作在操作频谱仪之前，需要做一些准备工作，包括以下几个方面：1.检查设备：确保频谱仪的电源和连接线正常并可用，检查设备是否处于正常工作状态。

2.设置参数：根据测试需求，设置频谱仪的中心频率、带宽、采样率等参数。

3.连接被测设备：将被测设备与频谱仪连接，确保连接稳定可靠。

二、启动频谱仪1.打开电源：将频谱仪接通电源，启动仪器。

待仪器自检完成后，进入操作界面。

2.选择测试模式：根据需要选择频谱模式或扫描模式等测试模式。

三、调整显示参数1.设置参考电平：通过设置参考电平，可以调整显示的垂直范围，使信号在屏幕上能够清晰显示。

2.选择显示范围：根据被测信号的强度，选择合适的显示范围，以充分显示信号的动态范围。

3.调整时间基准：根据被测信号的频率，调整时间基准，以便更清晰地观察信号的波形。

四、进行频谱分析1.观察信号波形：通过频谱仪的显示界面，可以观察到被测信号的频谱特性，包括频率、幅度等信息。

2.调整分辨率带宽：根据需要，调整频谱仪的分辨率带宽，以便更准确地观察信号的频谱细节。

3.保存数据：如有需要，可以将频谱数据保存到存储设备中，以备后续分析和处理。

五、分析结果1.解读频谱图：根据频谱图的显示，可以对被测信号的频谱特性进行分析和判断，了解信号的频率分布、功率分布等信息。

2.确定问题点：通过观察频谱图，可以确定信号中存在的异常或问题点，如干扰信号、杂散信号等。

3.优化调整：根据分析结果，对系统进行优化调整，以提高信号的质量和性能。

六、结束操作1.关闭频谱仪：测试完成后，关闭频谱仪的电源，进行必要的善后工作。

2.清理环境：清理测试现场，保持设备和周围环境的整洁。

总结：以上就是频谱仪的操作流程，通过按照这个流程进行操作，可以确保频谱仪的正确使用，从而获得准确可靠的测试结果。

频谱仪使用手册一、产品简介频谱仪是一种用于测量信号频谱分布的仪器，用于分析信号的频谱特性和频率分布。

本手册将介绍频谱仪的基本操作流程、功能使用、参数设置等内容，帮助用户快速上手使用频谱仪。

二、仪器外观与特性1. 外观介绍：频谱仪外观简洁，显示屏幕清晰，按键布局合理，便于操作。

2. 特性：频谱仪具有宽频带、高灵敏度、低噪声等特点，能够实时检测和分析信号频谱。

三、基本操作流程1. 开机与关机：按照操作手册的指示开机与关机，注意轻拿轻放，避免造成损坏。

2. 仪器校准：在使用频谱仪之前，需要进行校准调整，以确保测量结果的准确性。

3. 信号连接：将待测信号源与频谱仪进行连接，并接通电源，确保信号源正常输出。

4. 参数设置：根据实际需求，在频谱仪上设置相应的参数，如频率范围、带宽等。

5. 测量与分析：设置完成后，点击开始按钮进行测量，待测量结果显示出来后进行分析。

四、功能应用介绍1. 频谱分析：频谱仪可将信号频谱分布直观地显示出来，方便用户进行频谱分析和峰值检测。

2. 频率测量：通过频谱仪的测量功能，可以准确测量信号的频率，帮助用户快速分析信号特性。

3. 噪声分析：频谱仪具有较低的噪声水平，能够准确检测信号中的噪声，并进行分析统计。

4. 信号捕捉：频谱仪能够捕捉到各种类型的信号，并进行实时显示和分析。

五、操作技巧1. 合理选择测量参数：根据待测信号的特性，合理选择频率范围、带宽等测量参数，以确保测量结果的准确性。

2. 调整显示方式：频谱仪支持多种显示方式，如频谱图、功率图等，根据实际需要进行调整。

3. 学会使用标记功能：频谱仪的标记功能能够帮助用户在频谱图上标记出峰值位置，方便后续分析。

4. 熟悉快捷键：频谱仪提供了一些实用的快捷键，用户可以熟悉这些快捷键的使用方法，提高操作效率。

六、常见问题和故障排除1. 频谱仪无法开机：检查电源是否接通，确认电源线是否损坏。

2. 信号显示异常：检查信号源连接是否正确，调整频率范围和带宽等参数是否合理。

频谱仪使用方法频谱仪是一种用来分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、无线电广播等领域。

正确的使用频谱仪可以帮助工程师准确分析和诊断各种信号问题，提高工作效率。

本文将介绍频谱仪的基本使用方法，帮助用户快速上手并正确操作频谱仪。

1. 连接设备。

首先，将频谱仪与待测设备进行连接。

通常情况下，频谱仪会配备相应的连接线缆或天线，用户可以根据待测设备的接口类型选择合适的连接方式。

确保连接稳固可靠，避免因连接问题导致测试结果不准确。

2. 打开频谱仪。

接通频谱仪的电源，并等待其启动。

在频谱仪启动过程中，用户应该仔细阅读设备说明书，了解设备的基本参数和功能按钮的作用。

熟悉设备界面和操作方法是正确使用频谱仪的前提。

3. 设置基本参数。

在连接设备并打开频谱仪后，需要设置一些基本参数以进行测试。

包括中心频率、带宽、扫描时间等。

根据待测信号的特点和测试要求，合理设置这些参数可以提高测试效率和准确性。

4. 进行扫描。

设置完基本参数后，通过频谱仪的扫描功能对待测信号进行分析。

频谱仪会将信号的频谱信息显示在屏幕上，用户可以通过观察频谱图形和参数数值来判断信号的特性和质量。

在进行扫描时，用户需要注意设备周围的环境干扰，避免外部干扰对测试结果产生影响。

5. 分析测试结果。

频谱仪可以提供丰富的测试结果信息，包括信号频谱图、功率谱密度、频谱占用等。

用户可以通过这些信息来判断信号的质量和特性，发现问题并进行进一步分析和处理。

在分析测试结果时，用户需要结合实际需求和经验进行综合判断，确保测试结果的准确性和可靠性。

6. 调整参数优化测试。

根据分析结果，用户可以对频谱仪的参数进行调整，以优化测试效果。

比如调整中心频率、带宽等参数，或者切换不同的显示模式和功能设置。

通过不断调整和优化，可以更好地满足不同测试需求，并提高测试的准确性和可靠性。

7. 结束测试。

当测试完成后，及时关闭频谱仪并断开与待测设备的连接。

在结束测试前，用户需要保存测试结果数据，并对设备进行清理和保养，确保设备的正常使用和长期性能。

频谱分析仪的使用方法一、频谱仪的使用方法频谱仪主要用于信号失真度、调制度、谱纯度、频率稳定度和交调失真等信号参数的测量，在使用前，应仔细阅读使用说明书，了解频谱仪的各种按键的作用，以及它们的操作，看完后，我们就来了解一下频谱仪的操作步骤：1、按Power On键开机。

2、开机三十分钟后进行自动校准，先按Shift+7（cal），之后再按cal all，这个过程一般会持续三分钟左右。

3、校准好之后设置中心频率数值，按FREQ键，按下FREQ键之后我们会看到显示的数值以及单位。

4、按Span键，之后输入扫描的频率宽度大概值，然后键入单位。

5、按Level键，输入功率参考电平REF的数值，然后键入单位。

6、按REF offset on，输入接头损耗、线损耗以及仪器之间的误差值。

7、按BW键，分别设置分辨带宽RBW和视频宽度VBW。

8、按Sweep键，再按SWP TIme AUTO/MNL输入扫描时间周期，键入单位。

9、按shift+Recall键，将设置好的信息保存。

10、按recall键，选择需调用信息的位置按ENTER，将需要的设置信息调出来。

11、按PK SRCH键，通过Mark键可读出峰值数值，之后可以判断峰值是不是合格。

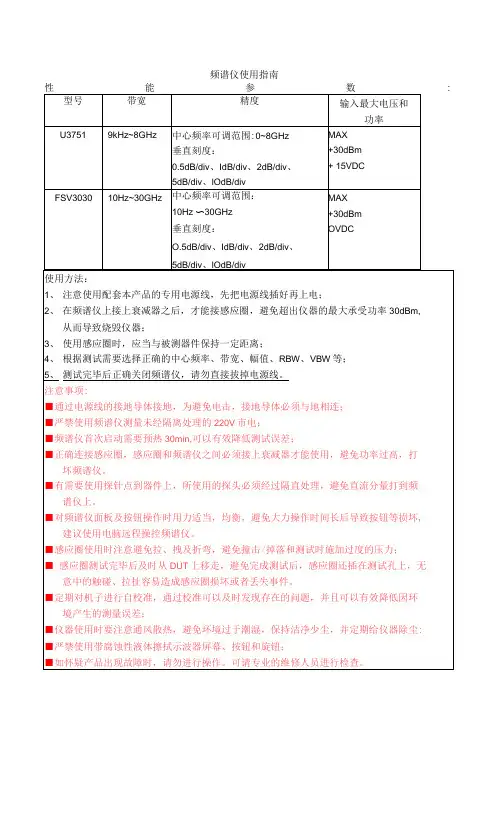

该图片由注册用户"荆湖酒徒"提供，版权声明反馈二、频谱分析仪使用注意事项频谱分析仪是很多研发单位经常使用的仪器，作为精密仪器，操作是很讲究的，必须要规范操作使用。

使用频谱仪要注意的事项主要有：1、非相关人员不得随意使用。

2、开机后应预热三十分钟，当测试环境温度改变3-5度时，应该重新进行校准。

3、加电之前确保电源接法正确，保证地线可靠接地。

4、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏（安装和拆卸时需要注意）。

5、测量大于30dBm的大功率信号时，先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。
