手持频谱仪使用方法手持频谱仪使用方法一、介绍手持频谱仪是一种便携式的测试仪器，可以用于测量无线电频率范围内的信号强度和频谱分布。
本文档将详细介绍手持频谱仪的使用方法，包括仪器的操作和功能。
二、仪器准备⒈打开频谱仪：长按电源按钮，等待频谱仪开机。
⒉连接天线：将天线插入频谱仪的天线接口，并确保天线连接牢固。
三、仪器操作⒈主界面频谱仪的主界面显示当前测量频谱的图形和信息，包括频率范围、信号强度等。
●频谱显示：可以通过触摸屏幕上的频谱图进行放大缩小和平移操作。
●放大/缩小：用手指在频谱图上往外或往内捏合，实现放大和缩小。
●平移：用手指在频谱图上左右滑动，实现频谱的平移。
⒉频率设置频率设置用于选择频谱仪所要测试的频率范围。
●中心频率：通过输入或滑动屏幕上的滑块来设置频谱仪的中心频率。
●频率范围：通过设置开始频率和结束频率来选取频谱的范围。
⒊测量功能●单次扫描：扫描按钮进行一次频谱扫描，结果将会显示在频谱图上。
●连续扫描：选择连续扫描模式后，频谱仪将会连续进行频谱扫描，并实时更新结果。
⒋信号分析频谱仪提供了多种信号分析功能，便于对信号进行进一步的分析和处理。
●峰值检测：该功能可以检测出频谱中的最大峰值，并在图上标记出来。
●分贝计算：通过选择感兴趣区域，并计算该区域内的信号强度分贝值。
四、常见问题解答以下是一些常见问题的解答，供参考：⒈为什么频谱图上的信号强度有时候会有波动？答：信号强度的波动可能是由于环境噪音、多径效应等因素引起的，可以尝试在信号较好的环境下进行测量。
⒉如何进行频谱的保存和导出？答：频谱仪通常会提供保存测量结果的功能，可以通过设置菜单找到保存选项。
同时，也可以通过连接计算机，将测量结果导出为文件进行保存。
五、附件本文档无附件。
六、法律名词及注释无。
1/25 使用之前注意事项 SMA 接头输入信号绝不能有直流成分！否则，必须采用直流隔离器。
SMA 接头输入信号电压不允许超过 200mV！ 仪器工作环境温度：0°C - 40°C。
仪器工作环境相对湿度：小于 85%。
仪器和微机相连的 USB 电缆必须具有消除电磁干扰的措施。
AC-DC 电源： AC 输入： 50Hz , 100-240V，0.4A； DC 输出: 12V, 0.75A,Φ3.5mm 插头，内正外负。
给机内电池充电前，切记把插头 全 部 插 入 插 孔，避免充不上电！ 为了运输安全，新仪器中电池只充了一点电。
新的标配 1300mAh 电池充满约需 24 小时，新的选配 3000mAh 电池充满约需 45 小时左右。
其余操作事项以及说明参见用户手册(英文)。
既有 HF-60105 又有 NF-5035 的用户，建议先看 NF-5035 操作手册。
2/25 NF-5035 频谱分析仪 DC 电源插口 耳机插口 转盘SMA 接头 外接探头 或者信号USB 插口不同测量 任务需要 用户给频 谱仪设置 不同参数通过面板操作键 以及显示屏菜单 设 置 参 数3/25 频谱仪操作键连接微机 USB 插口转 盘数字键 或热键点键Shift 电源开关 回车 清零 或 启动工频磁场测试 导航 菜单 各 种 操 作 键 NF-5035 有三种工作模式： 频 谱 分 析、 暴 露 限 值、 音 频 解 调。
目录目录 (1)1、N9340B简介 (2)1.1前端面板概述 (2)1.2顶部面板介绍 (3)1.3显示屏幕简介 (4)1.4设置N9340B (5)1.5进行基本测量 (5)1.6文件保存及查看 (6)1.7按键结构及功能 (7)2、南京现场扫描结果及分析 (13)2.1 初步分析： (13)2.2 GSM信号： (14)2.3 PHS信号： (16)2.4 TDL信号： (18)3、南京干扰情况定位结果 (20)3.1干扰定位结论 (20)3.2存在的问题 (24)1、N9340B简介1.1前端面板概述1.2顶部面板介绍1.3显示屏幕简介1.4设置N9340B(1)按[SYS] > {设置} > {通用} 来设置时间和电源节能模式。
按{时间/日期} 来设置频谱仪的时间和日期。
按{电源管理} 来选择节能模式：关闭背景灯或显示屏，以及同时关闭背景灯和显示屏。
(2)按[SYS] > {设置} > {语言} 来选择屏幕显示语言。
共有11种语言供您选择。
(3)按[SYS] > {亮度} 手动调节N9340B频谱仪的显示亮度(4)按[SYS] > {按键音} 来开关按键音。
1.5进行基本测量(1)用信号源产生一个连续波信号(1 GHz, 0 dBm)。
(2)按[SYS] > {设置} > {开机/复位} ，选择默认定为出厂设置。
(3)选择面板上绿色的[PRESET] 键可将仪器恢复至出厂设置。
(4) 将频谱仪顶部的RF IN与信号源的RF OUT连接上。
(5)按[FREQ] > {中心频率} > 1> {GHz}将中心频率设置为1 GHz。
(6)按[SPAN] > 5 > {kHz} 将扫宽设置为5KHz。
(7)按[MARKER] > {搜索峰值} > {峰值}为显示的最高峰值（1 GHz处）作标记（标记为1）。
手持式频谱仪使用说明
手持式频谱仪使用说明如下：
1. 首先，确保频谱仪已经充电并打开。
有些频谱仪可能需要安装电池，确保电池已经装好并且电量足够。
2. 调整频谱仪的设置。
频谱仪通常有一个液晶屏显示屏，可以用来调整各种参数，如频率范围、带宽、采样速率等。
根据需要，选择适当的设置。
3. 连接频谱仪的天线。
频谱仪通常配有一个天线接口，可以连接不同类型的天线。
根据具体情况，选择合适的天线并将其连接到天线接口上。
4. 扫描频谱。
使用频谱仪的扫描功能来监测并显示当前频率范围内的信号强度和分布情况。
一般来说，按下扫描按钮将开始扫描，并在屏幕上显示信号图形。
5. 分析频谱。
观察频谱仪的显示屏，可以看到各个频率的信号强度和分布情况。
可以利用这些信息来分析和识别不同的信号源，并确定其特征和属性。
6. 调整显示。
根据需要，可以调整频谱仪的显示设置，如图像亮度、对比度、颜色模式等，以获得更清晰和易于阅读的显示效果。
7. 记录数据。
根据需要，可以使用频谱仪的数据记录功能来保
存扫描结果和数据。
通常，频谱仪可以通过USB接口或无线连接与计算机或移动设备进行数据传输和存储。
8. 清理和保养。
使用频谱仪后，将其关机并断开电源。
定期清洁频谱仪的外壳和显示屏，避免灰尘和污垢的堆积。
注意避免强烈的物理冲击和水分进入频谱仪内部。
请在使用频谱仪前仔细阅读并遵守使用说明书中的注意事项和操作指南。
根据具体型号和品牌，频谱仪的使用方法可能会有所不同，因此按照实际情况使用。

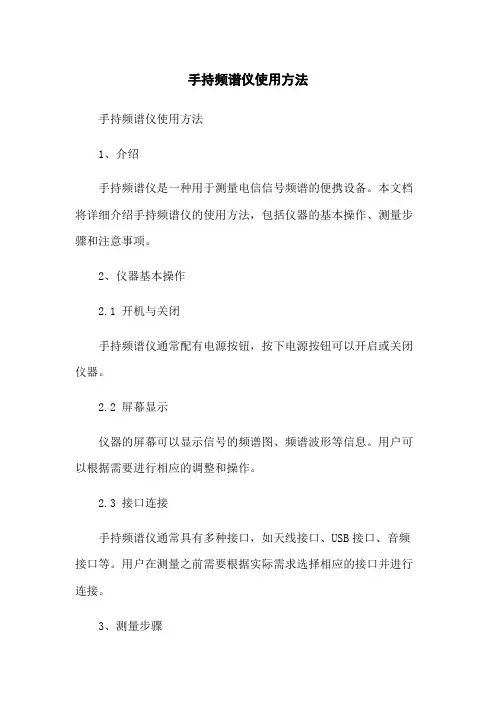

手持频谱仪使用方法手持频谱仪使用方法1、介绍手持频谱仪是一种用于测量电信信号频谱的便携设备。
