Site MasterS113C,S114C,S331C,S332C,天线、电缆和频谱分析仪用户指南专门用于传输线和其它射频器件的手持式测试仪目录第一章—概述简介………………………………………………………………..1-1说明………………………………………………………………..1-1标准附件……………………………………………………………1-1选件…………………………………………………………………1-2可选附件……………………………………………………………1-2性能指标…………………………………………………………..1-3维护事项……………………………………………………………1-6校准…………………………………………………………………1-6自动校准InstaCal 模块…………… ………………………………1-7年检………………………………………………………………….1-7第二章—功能和操作简介…………………………………………………………….…….2-1测试连接器面板…………………………………………………….2-1前面板概述………………………………………………………….2-2功能区硬键……………………………………………………………2-3 键盘区硬键…………………………………………………………2-4软键…. ………………………………………………………………2-6功率监测菜单……………………………………………………….2-15符号………………………………………………………………….2-19自检………………………………………………………………….2-19错误代码…………………………………………………………….2-19自检错误…………..…………………………………………….2-19范围错误……..………………………………………………….2-21自动校准InstaCal错误消息………….…………………………2-22电池信息…………………………………………….………………2-24新电池充电…………………………………………………………2-24在Site Master上给电池充电…………………………………….2-24用充电器给电池充电………………………………………………2-24电池充电指示……………………………………………………2-25电池寿命…………………………………………………………..2-25关于电池的重要信息……………………………………………..2-26第三章—操作入门简介…………………………………………………………3-1开机过程……………………………………………………3-1选择频率/距离………………………………………………3-2校准…………………………………………………………..3-2校准确认……………………………………………….3-3手动校准过程………………………………………….3-4自动校准InstaCal 模块确认…………………………3-5自动校准InstaCal模块校准过程……………………. 3-6有测试端口延长电缆的校准………………………3-6设置刻度…………………………………………………3-7自动刻度……………………………………………….3-7幅度刻度………………………………………………3-7保存和调用设置………………………………………….3-7保存设置……………………………………………...3-7调用设置……………………………………………..3-8保存和调用显示…………………………………………3-8保存显示…………………………………………….3-8调用显示……………………………………………3-8设置距离和电缆类型……………………………..3-9改变单位…………………………………………………..3-9改变显示语言……………………………………………..3-9打印………………………………………………………..3-10打印屏幕……………………………………………..3-10打印机开关设置……………………………………..3-11使用软背包……………………………………………….3-12第四章—电缆测量和天线测量简介……………………………………………………….4-1传输线扫描的基本原理………………………………….4-1进行传输线扫描所需的信息…………………………….4-2典型传输线扫描的测试过程…………………………….4-3系统回波损耗测量………………………………….4-3插入损耗测量………………………………………4-4故障点定位（DTF）传输线测试…………………4-8天线子系统回波损耗测试………………………..4-10第五章—频谱分析仪测量简介……………………………………………………….5-1占用带宽………………………………………………….5-1通道功率测量…………………………………………….5-2Site Master的通道功率测量…………………………5-2邻道功率测量…………………………………………….5-4带外杂波散射测量……………………………………….5-6带内/通道外测量…………………………………………5-7场强测量…………………………………………………5-8天线校准………………………………………………….5-9第六章—功率测量简介………………………………………………………..6-1功率测量…………………………………………………..6-1第七章—Site Master软件工具简介…………………………………………………………7-1特点…………………………………………………………7-1系统需求……………………………………………………7-1安装…………………………………………………………7-2通讯口设置……………………………………………7-2接口电缆安装………………………………………….7-3使用软件工具……………………………………………….7-3从Site Master下载图形曲线………………………………..7-3图形获取……………………………………………………..7-3图形属性…………………………………………………….7-4曲线叠加或图形叠加…………………………………..7-4保存曲线………………………………………………7-5常规电缆列表…………………………………………7-6输入天线因子…………………………………………7-7上载天线因子………………………………………...7-8创建数据库…………………………………………..7-8打印格式……………………………………………..7-8附录 A—参考数据同轴电缆技术数据…………………………………………………A-1附录B—视窗简介…………………………………………………………………B-1样例…………………………………………………………………B-1第一章概述简介本章对Site Master S113C、S114C、S331C和S332C型号及其性能指标、选用附件、日常维护和校准要求进行了说明。

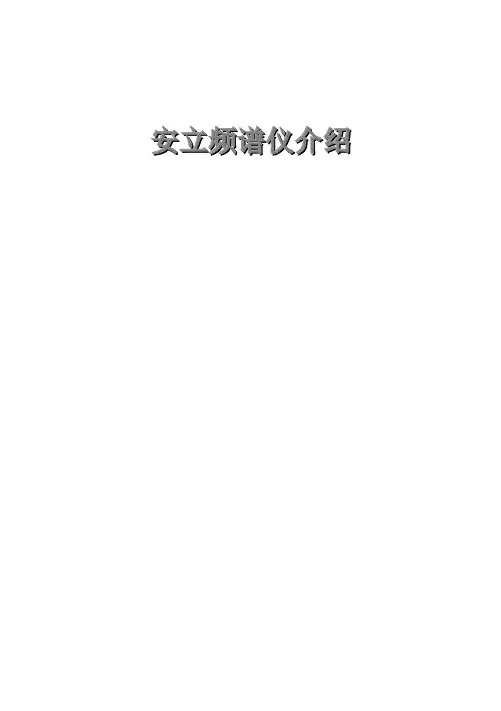

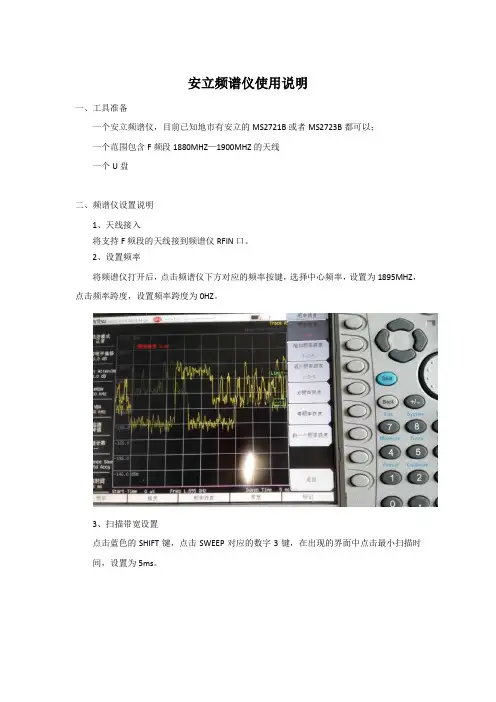

安立频谱仪介绍安立频谱仪使用章程频谱分析仪的正面图如下：下面介绍这些按键的功能：第三章按键功能硬键硬键是指在面板上用黑色和蓝色标注的按键，他们有着特殊的功能。
功能硬键有四种，他们位于下端，而右端则有17个硬键，这17个硬键中有12个硬键有着双重的功能，这就要看当前所使用的模式而决定它们的功能了。
功能硬键模式按一下“MODE（模式）”键，然后用“UP/DOWN（上下）”键来选择所要操作的模式，然后再按“ENTER（回车）”键来确认所选的模式。
FREQ/SPAN（频率/频宽）按一下“FREQ/SPAN(频率/频宽)”键后便会出现“CENTER(中心)、FREQUENCY（频率）、SPAN(频宽)、START(开始频率)和STOP(截至频率)的选项。
我们可以通过相应的软键来选择相应的功能。
AMPLITUDE(幅度)按一下“AMPLITUDE(幅度)”键后便会出现“REFLEVEL(参考电平)、SCALE(刻度)、ATTEN(衰减)、REF LEVEL OFFSET(参考电平偏移)、和UNITS(单位)”选项，我们可以通过相应的软键来选择相应的功能。
BW/SWEEP(带宽/扫描)按一下“BW/SWEEP(带宽/扫描)”键后便会出现“RBW、VBW、MAXHOLD(保持最大值)、A VERAGE(平均值)和DETECTION（检测）”选项，我们可以通过相应的软键来选择相应的功能。
KEYPAD HARD KEYS(面板上的硬键)下面的这些按键是用黑色字体标注的0～9是当需要进行测量或修改数据时用来输入数据的。
＋/－这个键可以使被操作的数值的符号发生变化即正负变化。
.入小数点。
ESCAPECLEAR这个键的功能是退出当前操作或清楚显示。
如果您在进行参数修改时按一下这个键，则该参数值只保存最后一次操作的有效值，如果再按一次该键则关闭该参数的设置窗口。
再正常的前向移动（就是进入下层目录）中，按一下这个键则返回上层目录。

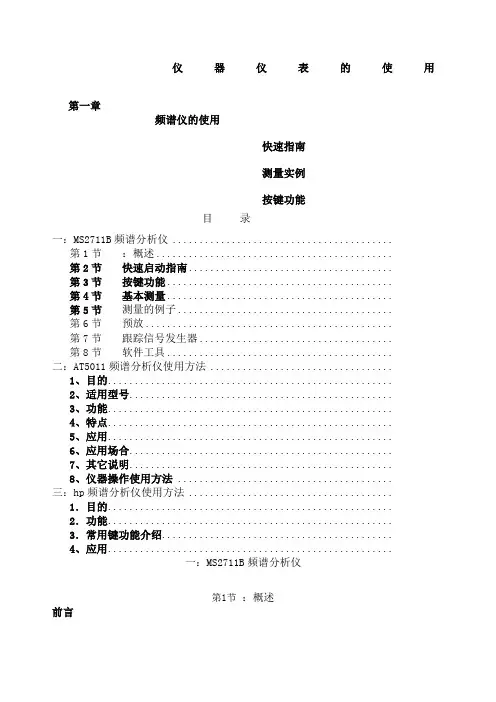

仪器仪表的使用第一章频谱仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (3)第1节：概述 (3)第2节快速启动指南 (9)第3节按键功能 (19)第4节基本测量 (28)第5节测量的例子 (36)第6节预放 (49)第7节跟踪信号发生器 (50)第8节软件工具 (55)二：AT5011频谱分析仪使用方法 (60)1、目的 (60)2、适用型号 (60)3、功能 (60)4、特点 (60)5、应用 (60)6、应用场合 (60)7、其它说明 (60)8、仪器操作使用方法 (61)三：hp频谱分析仪使用方法 (64)1．目的 (64)2．功能 (64)3．常用键功能介绍 (64)4、应用 (64)一：MS2711B频谱分析仪第1节：概述前言这一章主要介绍安立公司手持式频谱仪MS2711B（频率范围从100KHz到3000MHz）的性能、技术条件、选件、维修和所需的校准。
在本手册中，这台仪器被称为Anritsu HHSA。
说明Anritsu HHSA是一台手持式综合频谱分析仪，可以快速提供精确的测量结果。
通过使用主要的仪器功能：Frequency、Span、Amplitude和Bandwidth等可以很容易地进行测量。
自动记录测量时间的数据最多可保存200个，同时可以调用10个测量设置。
一个大的、高分辨率，液晶显示（LCD）使我们很容易在各种光线下观察测量显示。
Anritsu HHSA 在充满电的情况下，可连续工作1.5到2.小时，还可用12.5V的直流供电。
Anritsu HHSA可用于监视、测量和分析信号环境。
典型的测量包括带内干扰、发射频谱分析、天线隔离和区域干扰，并能够在整个测量范围进行标记，例如：峰值、中心频率、频率间隔等，完成对显示信号的测量。
多种限制线可用于快速判断通过/失败的测量。
当超过限制值时，可选择菜单设置打开蜂鸣器。
为满足光线不足环境中的使用，利用前面板按键可点亮LCD背景。

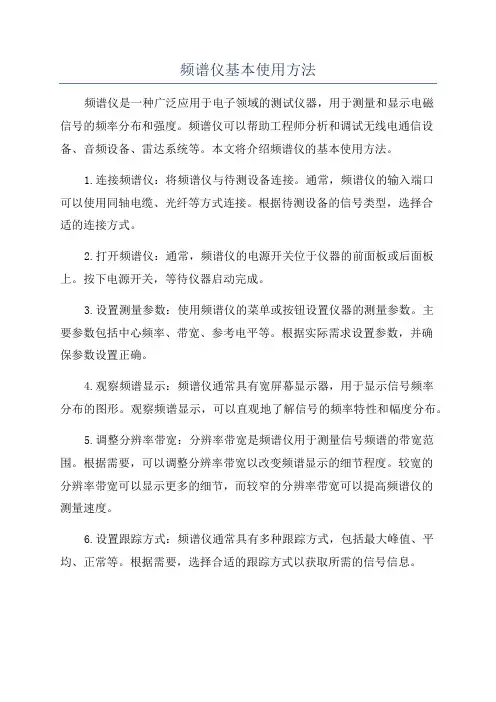

频谱仪基本使用方法频谱仪是一种广泛应用于电子领域的测试仪器，用于测量和显示电磁信号的频率分布和强度。
频谱仪可以帮助工程师分析和调试无线电通信设备、音频设备、雷达系统等。
本文将介绍频谱仪的基本使用方法。
1.连接频谱仪：将频谱仪与待测设备连接。
通常，频谱仪的输入端口可以使用同轴电缆、光纤等方式连接。
根据待测设备的信号类型，选择合适的连接方式。
2.打开频谱仪：通常，频谱仪的电源开关位于仪器的前面板或后面板上。
按下电源开关，等待仪器启动完成。
3.设置测量参数：使用频谱仪的菜单或按钮设置仪器的测量参数。
主要参数包括中心频率、带宽、参考电平等。
根据实际需求设置参数，并确保参数设置正确。
4.观察频谱显示：频谱仪通常具有宽屏幕显示器，用于显示信号频率分布的图形。
观察频谱显示，可以直观地了解信号的频率特性和幅度分布。
5.调整分辨率带宽：分辨率带宽是频谱仪用于测量信号频谱的带宽范围。
根据需要，可以调整分辨率带宽以改变频谱显示的细节程度。
较宽的分辨率带宽可以显示更多的细节，而较窄的分辨率带宽可以提高频谱仪的测量速度。
6.设置跟踪方式：频谱仪通常具有多种跟踪方式，包括最大峰值、平均、正常等。
根据需要，选择合适的跟踪方式以获取所需的信号信息。
7.应用衰减器：如果待测设备输出的信号较强，为了避免频谱仪因输入过大而损坏，可以在输入端口处应用衰减器。
衰减器可以减小信号的强度，确保频谱仪的正常工作。
8.数据记录和分析：频谱仪通常具有数据记录功能，可以将测量数据保存到内部存储器或外部存储设备中。
保存的数据可以用于后续的分析和处理。
9.进行频谱扫描：通过设置起始频率和终止频率，可以使用频谱仪进行频谱扫描。
频谱扫描可以帮助工程师了解信号在不同频率点上的强度变化，从而得到信号的频率分布。
10.额外功能：在实际使用中，频谱仪通常还具有许多额外功能，如频谱拓展、峰值搜寻、频谱占用等。
根据实际需要，可以使用这些额外功能来进一步分析和处理信号。
仪器仪表的使用第一章频谱仪的使用快速指南测量实例按键功能目录一：MS2711B频谱分析仪 .........................................第1节：概述............................................第2节快速启动指南......................................第3节按键功能..........................................第4节基本测量..........................................第5节测量的例子........................................第6节预放..............................................第7节跟踪信号发生器....................................第8节软件工具..........................................二：AT5011频谱分析仪使用方法 ..................................1、目的.....................................................2、适用型号.................................................3、功能.....................................................4、特点.....................................................5、应用.....................................................6、应用场合.................................................7、其它说明.................................................8、仪器操作使用方法 ........................................三：hp频谱分析仪使用方法 ......................................1．目的.....................................................2．功能.....................................................3．常用键功能介绍...........................................4、应用.....................................................一：MS2711B频谱分析仪第1节：概述前言这一章主要介绍安立公司手持式频谱仪MS2711B（频率范围从100KHz到3GMHz）的性能、技术条件、选件、维修和所需的校准。
仪器仪表的使用第一章频谱仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (3)第1节：概述 (3)第2节快速启动指南 (9)第3节按键功能 (19)第4节基本测量 (28)第5节测量的例子 (36)第6节预放 (49)第7节跟踪信号发生器.............................................. 错误！未定义书签。
第8节软件工具.......................................................... 错误！未定义书签。
二：AT5011频谱分析仪使用方法............................................. 错误！未定义书签。
1、目的 ................................................................................ 错误！未定义书签。
2、适用型号 ........................................................................ 错误！未定义书签。
3、功能 ................................................................................ 错误！未定义书签。
4、特点 ................................................................................ 错误！未定义书签。
5、应用 ................................................................................ 错误！未定义书签。
6、应用场合 ........................................................................ 错误！未定义书签。

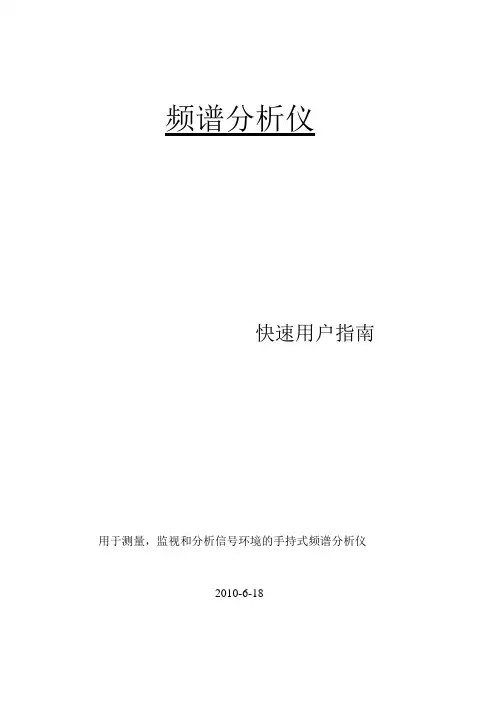

频谱分析仪快速用户指南用于测量，监视和分析信号环境的手持式频谱分析仪2010-6-18面板概要对于要触摸的Anritsu HHSA面板操作菜单，用户几乎不用培训就能使用。
面板上的硬键用来设置特定功能菜单。
所设置的四个功能硬键是Mode，Frequency/Span，Amplitude和Bandwidth/Sweep。
它们位于面板的下方。
有17个键盘硬键位于面板的右边，其中有12个键具有双重功能，要依据当时的操作方式而定。
双重功能键功能分别用黑色和兰色表示。
6个软键根据当时的选择方式可改变功能，而此时，面板右边显示出软键处在活跃功能区。
下面图中列出了不同键的位置。
频谱分析测量需要的设备·频谱仪MS2711B。
·测试电缆，安立15NNF50-1.5C。
选择频谱分析方式1．按ON/OFF键。
2．按“MODE”，用上/下键选择频谱分析方式，按“ENTER”确认。
做一个测量1．将输入电缆接到RF IN测试口。
2．输入频率、频宽以及幅度并显示需要的信号。
选择频率1．按FREQ/SPAN键显示频率菜单。
2．按“CENTER”键，输入中心频率值，按GHz，MHz，KHz或Hz确认。
或为了设置一个具体的频段，按“START”输入频段上限，按GHz，MHz，KHz或Hz确认。
按“STOP”输入频段下限，按GHz，MHz，KHz或Hz确认。
选择频宽1．按FREQ/SPAN键显示频率菜单。
2．按“SPAN”键显示频宽菜单。
3．输入频宽值，按GHz，MHz，KHz或Hz确认。
或为了全频段扫描，选“FULL”，可忽略前面的START和STOP的频率设置。
或为了单点测试，可选择“ZERO”按键。
注意事项：为了迅速改变频宽值，选择SPAN UP1-2-5或SPAN DOWN 1-2-5。
选择幅度1．按“AMPLITUDE”。
2．按“UNITS”，并选择需要的值，按“BACK”返回到幅度菜单。
3．按REF LEVEL，用上/下键或从键盘直接输入需要的值，按ENTER键确认。

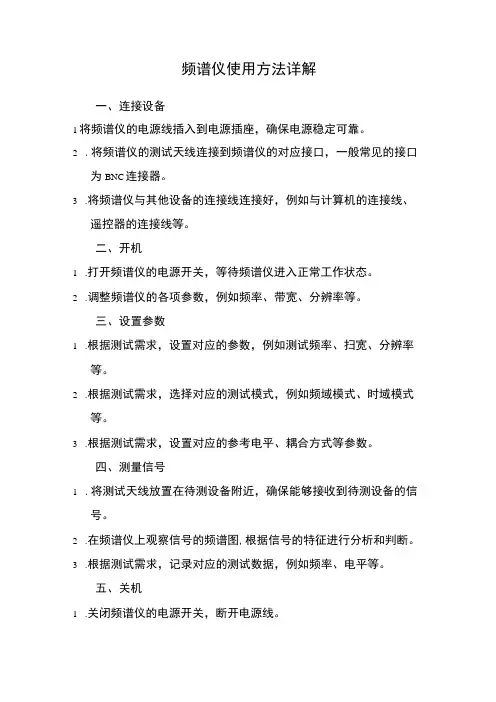

频谱仪使用方法详解
一、连接设备
1将频谱仪的电源线插入到电源插座，确保电源稳定可靠。
2.将频谱仪的测试天线连接到频谱仪的对应接口，一般常见的接口
为BNC连接器。
3.将频谱仪与其他设备的连接线连接好，例如与计算机的连接线、
遥控器的连接线等。
二、开机
1.打开频谱仪的电源开关，等待频谱仪进入正常工作状态。
2.调整频谱仪的各项参数，例如频率、带宽、分辨率等。
三、设置参数
1.根据测试需求，设置对应的参数，例如测试频率、扫宽、分辨率
等。
2.根据测试需求，选择对应的测试模式，例如频域模式、时域模式
等。
3.根据测试需求，设置对应的参考电平、耦合方式等参数。
四、测量信号
1.将测试天线放置在待测设备附近，确保能够接收到待测设备的信
号。
2.在频谱仪上观察信号的频谱图,根据信号的特征进行分析和判断。
3.根据测试需求，记录对应的测试数据，例如频率、电平等。
五、关机
1.关闭频谱仪的电源开关，断开电源线。
2.将测试天线和连接线整理好，以便下次使用。
在使用频谱仪的过程中，需要注意以下事项：
1.避免将频谱仪放置在高温、高湿、多尘、强磁场等环境中。
2.注意保持测试天线的清洁和稳定，避免测试结果的误差。
3.在测试过程中，避免对测试环境进行电磁干扰等影响。
4.在使用频谱仪前，请仔细阅读说明书，了解频谱仪的使用方法和
注意事项。
5,若遇到测试问题，可以联系专业人员进行咨询和解决。
频谱仪基本使用方法频谱仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频、视频、雷达等领域。
本文将介绍频谱仪的基本使用方法，包括设置测量参数、观察信号频谱、分析信号特征等。
一、设置测量参数1.首先，插入电源线并打开频谱仪的开关。
2.设置中心频率：通过旋转频谱仪上的中心频率控制按钮，可以设置要观察的信号所在的中心频率。
3.设置带宽：使用带宽控制按钮可以设置频谱仪的测量带宽。
带宽越大，可以显示的频率范围越广。
4.设置扫描时间：通过扫描时间设置按钮可以设置频谱仪的扫描时间。
较长的扫描时间可以更好地显示信号的频谱特征。
5.设置参考电平：参考电平是用来调整频谱仪的显示范围的。
通过参考电平控制按钮可以调整信号的显示幅度。
二、观察信号频谱1.连接输入信号：将要测量的信号源与频谱仪的输入端口连接。
2.使频谱仪进入扫描模式：按下开始扫描按钮使频谱仪进入扫描模式，开始对输入信号进行测量。
3.观察频谱显示：在频谱仪的显示屏上，可以看到输入信号的频谱特征图。
频谱图一般以频率为横坐标，幅度为纵坐标显示。
4.调整显示参数：可以根据需要调整频谱仪的显示参数，如中心频率、带宽、参考电平等，以便更好地展示信号的频谱特征。
三、分析信号特征1.寻找信号峰值：在频谱显示图上，可以通过观察峰值点来查找信号的频率分布情况。
峰值一般表示信号的主要频率分量。
2.计算信号带宽：可以通过测量频谱图上信号的半功率带宽来计算信号的带宽。
半功率带宽是指信号功率下降到峰值功率的一半时的频率范围。
3.分析信号幅度：通过观察信号在频谱图上的幅度，可以了解信号的强弱情况。
信号幅度一般在频谱图上以颜色深浅表示，颜色越深表示信号越强。
4.检测杂散和谐波：利用频谱仪可以监测杂散和谐波的频率和幅度，以便进行相关的干扰分析和调整。
四、其他常用功能1.记录和保存数据：一些频谱仪具有数据记录和保存功能，可以将测量的频谱数据保存到内存或外部存储设备中，方便后续分析和比较。

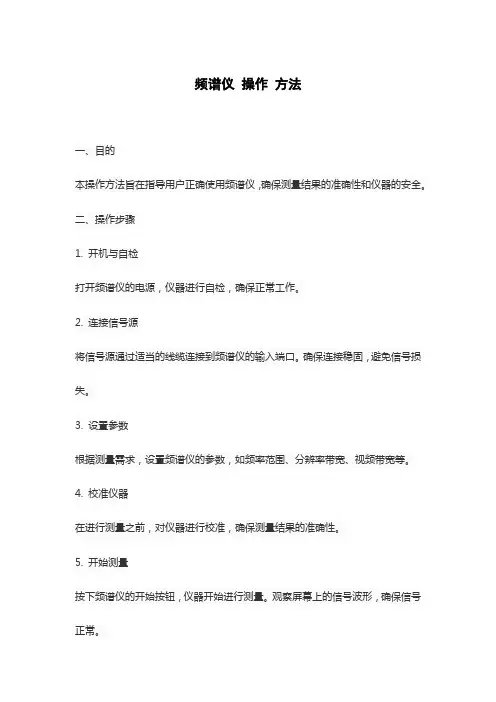

频谱仪操作方法
