实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。
它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。
下面将介绍几种常见的电子仪器的使用方法。
1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。
在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。
接下来，将待测信号连接到示波器的输入端口上。
调节示波器的触发级别和时间基准，以确保正确显示待测信号。
最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。
2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。
使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。
然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。
最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。
3. 功率计（power meter）功率计是用来测量信号功率的仪器。
在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。
接下来，选择适当的功率范围和测量模式，并调整校准和零位。
最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。
多用途数字示波器是一种集万用表和示波器功能于一体的仪器。
使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。
然后，将测试探头与被测电路正确连接。
最后，读取多用途数字示波器上显示的测试结果。
5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。
在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。
然后，将信号发生器的输出连接到被测电路或设备上。
最后，调节信号发生器的参数，以产生所需的信号。
6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。
FSW43频谱仪使用手册引言：频谱仪是一种常用的仪器，用于分析和测量电信号的频谱特性。
FSW43频谱仪是一款高性能的频谱仪，具备广泛的应用领域。
本篇文章将介绍FSW43频谱仪的基本功能和使用方法，帮助用户更好地了解和操作该仪器。
一、仪器概述：FSW43频谱仪采用先进的数字信号处理技术，具备优秀的信号捕获和分析能力。
其频率范围广泛，覆盖从DC到43GHz的频率段。
同时，FSW43还具备高灵敏度、高分辨率和高动态范围的特点，适用于各种信号分析和测试需求。
二、主要功能：1. 频谱测量：FSW43能够准确测量信号的频谱特性，包括频率、幅度、相位等参数。
用户可以通过仪器的操作界面进行简单的设置和调整，实时获取信号的频谱信息。
2. 时域分析：除了频谱分析，FSW43还支持对信号的时域特性进行分析。
通过时域分析功能，用户可以观察信号的波形、脉冲宽度、占空比等参数，深入了解信号的时序特性。
3. 谱仪模式：FSW43提供多种谱仪模式，包括频域显示、功率谱密度、相位噪声等模式。
不同的模式可以帮助用户更全面地了解信号的特性，并满足不同应用场景的需求。
4. 自动化测试：FSW43支持自动化测试，用户可以通过编写脚本或使用自动测试软件，实现对多个信号的批量测试和分析。
这一功能在生产线和实验室等场景下非常实用。
三、使用方法：1. 连接与校准：在使用FSW43之前，用户需要将其正确连接至被测信号源。
同时，根据实际需求，进行合适的校准操作，以确保仪器的测量准确性。
2. 参数设置：在测量之前，用户需要根据信号的特性设置合适的参数。
包括频率范围、分辨率带宽、参考电平等。
这些参数设置将直接影响到测量结果的准确性和可靠性。
3. 数据分析：FSW43提供了丰富的数据分析功能，用户可以通过仪器的界面进行直观的信号分析。
同时，也可以将数据导出至电脑进行更深入的分析和处理。
4. 故障排除：在使用过程中，如果遇到仪器操作异常或测量结果不准确的情况，用户可以参考仪器的故障排除指南进行排查和处理。
频谱分析仪使用方法简介1简介频谱分析仪是研究电信号频谱结构的仪器，用于信号失真度、调制度、频谱度、频谱稳定度和交调失真等信号参数的测量，可用于测量放大器和滤波器等电路系统的某些参数，分析信号频率分量(频率和功率)，是一种多用途的电子测量仪器。
频谱分析仪是对无线电信号测量的必备手段，是从事电子产品研发、生产、检验的常用工具。
因此被称为工程师的射频万用表2.面板2.1 操作区1.观察角度键，用于调节显示，以适于使用者的观察角度。
2.Esc键，可以取消输入，终止打印。
3.无标识键，实现左边屏幕上紧挨的右边栏菜单的功能。
4.Frequency Channel（频率通道）、Span X Scale（扫宽X刻度）和AmplitudeY scale（幅度Y刻度）三个键，可以激活主要的调节功能（频率、X轴、Y 轴）并在右边栏显示相应的菜单。
5.Control（控制）功能区。
6.Measure（测量）功能区。
7.System（系统）功能区。
8.Marker（标记）功能区。
9.软驱和耳机插孔。
10.步进键和旋钮，用于改变所选中有效功能的数值。
11.音量调节。
12.外接键盘插口。
13.探头电源，为高阻抗交流探头或其它附件提供电源。
14.Return键，用于返回先前选择过的一级菜单。
15.Amptd Ref Out，可提供－20dBm的50MHz幅度参考信号。
16.Tab（制表）键，用于在界限编辑器和修正编辑器中四处移动，也用于在有File菜单键所访问对话框的域中移动。
17.信号输入口（50Ω）。
在使用中，接50ΩBNC（卡口配合性连接器）电缆，探头上必须串联一隔直电容（30PF左右，陶瓷封装）。
18.Next Window键，可用来选择在支持分屏显示方式功能中（如区域标记）的有效窗口，在这样的方式下，按下Zoom键将允许在有效窗口的分屏显示与全屏显示间进行转换。
19.Help键，按下后屏幕会提示按面板或菜单上的键，按后会显示相应说明。

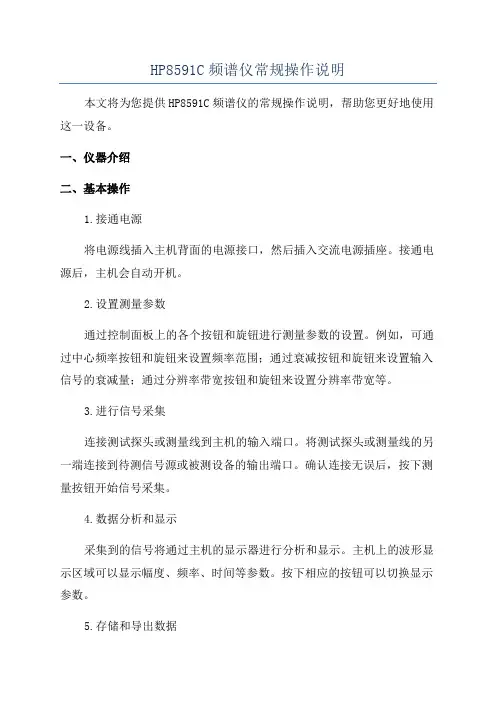

HP8591C频谱仪常规操作说明本文将为您提供HP8591C频谱仪的常规操作说明，帮助您更好地使用这一设备。
一、仪器介绍二、基本操作1.接通电源将电源线插入主机背面的电源接口，然后插入交流电源插座。
接通电源后，主机会自动开机。
2.设置测量参数通过控制面板上的各个按钮和旋钮进行测量参数的设置。
例如，可通过中心频率按钮和旋钮来设置频率范围；通过衰减按钮和旋钮来设置输入信号的衰减量；通过分辨率带宽按钮和旋钮来设置分辨率带宽等。
3.进行信号采集连接测试探头或测量线到主机的输入端口。
将测试探头或测量线的另一端连接到待测信号源或被测设备的输出端口。
确认连接无误后，按下测量按钮开始信号采集。
4.数据分析和显示采集到的信号将通过主机的显示器进行分析和显示。
主机上的波形显示区域可以显示幅度、频率、时间等参数。
按下相应的按钮可以切换显示参数。
5.存储和导出数据6.其他功能除了基本的测量和显示功能外，HP8591C频谱仪还提供了一些其他实用的功能。
例如，可以通过触发按钮来设置触发模式，并调整触发电平；可以通过标记按钮和旋钮来设置标记线，用于精确测量波形参数；可以通过屏幕刻度按钮和旋钮来调整显示界面的刻度等。
三、注意事项1.使用前请阅读设备操作手册，了解设备的安全注意事项和操作规程。
2.避免频繁更换和插拔测量线，以免损坏连接接口。
3.在进行高频测量时，注意防止电磁干扰和静电干扰，以保证测量结果的准确性。
4.仪器的存储和导出功能需要额外的存储卡或接口设备支持，请根据需要选择合适的配件。
总结：本文对HP8591C频谱仪的常规操作进行了详细介绍，包括接通电源、设置测量参数、进行信号采集、数据分析和显示、存储和导出数据等步骤。
希望上述内容能够帮助用户更好地使用和操作HP8591C频谱仪。
仪器仪表的使用第一章频谱仪的使用快速指南测量实例按键功能目录一：MS2711B频谱分析仪 .........................................第1节：概述............................................第2节快速启动指南......................................第3节按键功能..........................................第4节基本测量..........................................第5节测量的例子........................................第6节预放..............................................第7节跟踪信号发生器....................................第8节软件工具..........................................二：AT5011频谱分析仪使用方法 ..................................1、目的.....................................................2、适用型号.................................................3、功能.....................................................4、特点.....................................................5、应用.....................................................6、应用场合.................................................7、其它说明.................................................8、仪器操作使用方法 ........................................三：hp频谱分析仪使用方法 ......................................1．目的.....................................................2．功能.....................................................3．常用键功能介绍...........................................4、应用.....................................................一：MS2711B频谱分析仪第1节：概述前言这一章主要介绍安立公司手持式频谱仪MS2711B（频率范围从100KHz到3GMHz）的性能、技术条件、选件、维修和所需的校准。
仪器仪表的使用第一章频谱仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (3)第1节：概述 (3)第2节快速启动指南 (9)第3节按键功能 (19)第4节基本测量 (28)第5节测量的例子 (36)第6节预放 (49)第7节跟踪信号发生器.............................................. 错误！未定义书签。
第8节软件工具.......................................................... 错误！未定义书签。
二：AT5011频谱分析仪使用方法............................................. 错误！未定义书签。
1、目的 ................................................................................ 错误！未定义书签。
2、适用型号 ........................................................................ 错误！未定义书签。
3、功能 ................................................................................ 错误！未定义书签。
4、特点 ................................................................................ 错误！未定义书签。
5、应用 ................................................................................ 错误！未定义书签。
6、应用场合 ........................................................................ 错误！未定义书签。

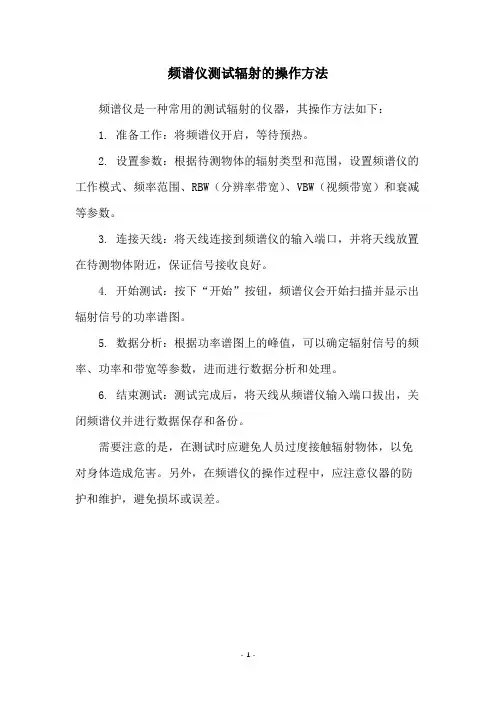

频谱仪测试辐射的操作方法
频谱仪是一种常用的测试辐射的仪器，其操作方法如下：
1. 准备工作：将频谱仪开启，等待预热。
2. 设置参数：根据待测物体的辐射类型和范围，设置频谱仪的工作模式、频率范围、RBW（分辨率带宽）、VBW（视频带宽）和衰减等参数。
3. 连接天线：将天线连接到频谱仪的输入端口，并将天线放置在待测物体附近，保证信号接收良好。
4. 开始测试：按下“开始”按钮，频谱仪会开始扫描并显示出辐射信号的功率谱图。
5. 数据分析：根据功率谱图上的峰值，可以确定辐射信号的频率、功率和带宽等参数，进而进行数据分析和处理。
6. 结束测试：测试完成后，将天线从频谱仪输入端口拔出，关闭频谱仪并进行数据保存和备份。
需要注意的是，在测试时应避免人员过度接触辐射物体，以免对身体造成危害。
另外，在频谱仪的操作过程中，应注意仪器的防护和维护，避免损坏或误差。
- 1 -。

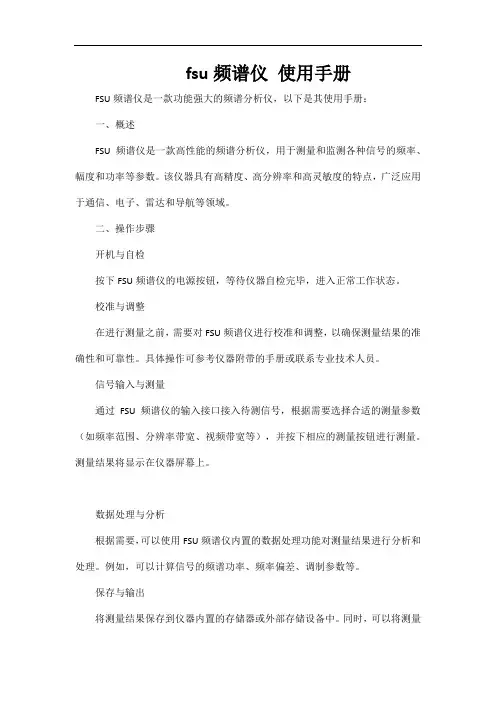

fsu频谱仪使用手册
FSU频谱仪是一款功能强大的频谱分析仪，以下是其使用手册：
一、概述
FSU频谱仪是一款高性能的频谱分析仪，用于测量和监测各种信号的频率、幅度和功率等参数。
该仪器具有高精度、高分辨率和高灵敏度的特点，广泛应用于通信、电子、雷达和导航等领域。
二、操作步骤
开机与自检
按下FSU频谱仪的电源按钮，等待仪器自检完毕，进入正常工作状态。
校准与调整
在进行测量之前，需要对FSU频谱仪进行校准和调整，以确保测量结果的准确性和可靠性。
具体操作可参考仪器附带的手册或联系专业技术人员。
信号输入与测量
通过FSU频谱仪的输入接口接入待测信号，根据需要选择合适的测量参数（如频率范围、分辨率带宽、视频带宽等），并按下相应的测量按钮进行测量。
测量结果将显示在仪器屏幕上。
数据处理与分析
根据需要，可以使用FSU频谱仪内置的数据处理功能对测量结果进行分析和处理。
例如，可以计算信号的频谱功率、频率偏差、调制参数等。
保存与输出
将测量结果保存到仪器内置的存储器或外部存储设备中。
同时，可以将测量
数据通过仪器自带的输出接口导出到其他设备中进行进一步的分析和处理。
三、注意事项
在使用FSU频谱仪时，应确保周围环境无强烈电磁干扰，以免影响测量结果的准确性。
避免在高温、高湿、高尘的环境中使用FSU频谱仪，以免对仪器造成损坏。
在进行测量时，应确保待测信号的幅度和频率等参数在FSU频谱仪的测量范围内，以免造成损坏或测量误差。
频谱仪基本使用方法频谱仪是一种用于测量信号频谱的仪器，广泛应用于无线通信、音频、视频、雷达等领域。
本文将介绍频谱仪的基本使用方法，包括设置测量参数、观察信号频谱、分析信号特征等。
一、设置测量参数1.首先，插入电源线并打开频谱仪的开关。
2.设置中心频率：通过旋转频谱仪上的中心频率控制按钮，可以设置要观察的信号所在的中心频率。
3.设置带宽：使用带宽控制按钮可以设置频谱仪的测量带宽。
带宽越大，可以显示的频率范围越广。
4.设置扫描时间：通过扫描时间设置按钮可以设置频谱仪的扫描时间。
较长的扫描时间可以更好地显示信号的频谱特征。
5.设置参考电平：参考电平是用来调整频谱仪的显示范围的。
通过参考电平控制按钮可以调整信号的显示幅度。
二、观察信号频谱1.连接输入信号：将要测量的信号源与频谱仪的输入端口连接。
2.使频谱仪进入扫描模式：按下开始扫描按钮使频谱仪进入扫描模式，开始对输入信号进行测量。
3.观察频谱显示：在频谱仪的显示屏上，可以看到输入信号的频谱特征图。
频谱图一般以频率为横坐标，幅度为纵坐标显示。
4.调整显示参数：可以根据需要调整频谱仪的显示参数，如中心频率、带宽、参考电平等，以便更好地展示信号的频谱特征。
三、分析信号特征1.寻找信号峰值：在频谱显示图上，可以通过观察峰值点来查找信号的频率分布情况。
峰值一般表示信号的主要频率分量。
2.计算信号带宽：可以通过测量频谱图上信号的半功率带宽来计算信号的带宽。
半功率带宽是指信号功率下降到峰值功率的一半时的频率范围。
3.分析信号幅度：通过观察信号在频谱图上的幅度，可以了解信号的强弱情况。
信号幅度一般在频谱图上以颜色深浅表示，颜色越深表示信号越强。
4.检测杂散和谐波：利用频谱仪可以监测杂散和谐波的频率和幅度，以便进行相关的干扰分析和调整。
四、其他常用功能1.记录和保存数据：一些频谱仪具有数据记录和保存功能，可以将测量的频谱数据保存到内存或外部存储设备中，方便后续分析和比较。

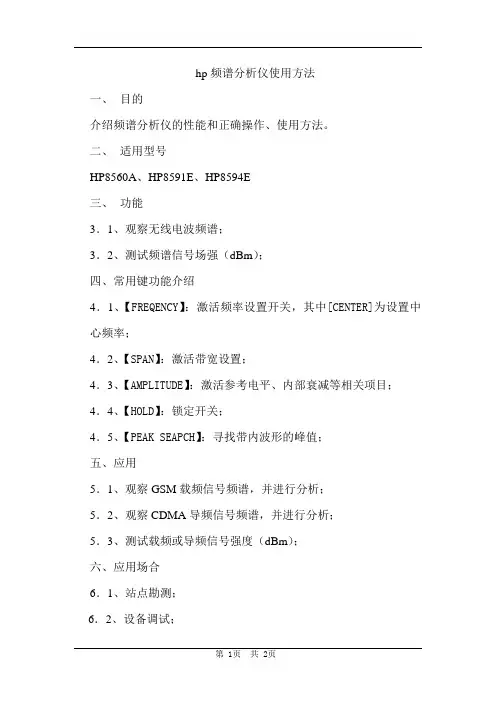

hp频谱分析仪使用方法一、目的介绍频谱分析仪的性能和正确操作、使用方法。
二、适用型号HP8560A、HP8591E、HP8594E三、功能3．1、观察无线电波频谱；3．2、测试频谱信号场强（dBm）；四、常用键功能介绍4．1、【FREQENCY】：激活频率设置开关，其中[CENTER]为设置中心频率；4．2、【SPAN】：激活带宽设置；4．3、【AMPLITUDE】：激活参考电平、内部衰减等相关项目；4．4、【HOLD】：锁定开关；4．5、【PEAK SEAPCH】：寻找带内波形的峰值；五、应用5．1、观察GSM载频信号频谱，并进行分析；5．2、观察CDMA导频信号频谱，并进行分析；5．3、测试载频或导频信号强度（dBm）；六、应用场合6．1、站点勘测；6．2、设备调试；6．3、开通测试；6．4、系统维护；七、其它说明7．1、在测试直放站输出功率时，为保护仪器，在仪器输入端应加入一30dB/25W衰减器。
八、仪器操作使用方法8．1、测试准备测试电缆（其中一条10米长，2条为1.5米长）衰减器30dB/25W,10 dB /25W耦合器30 dB/25W,10dB /25W转接头,双阴,双阳不同型号N、SMA、TNC天线八木天线或吸顶天线8．2、仪器使用方法（1）设置中心频率和带宽●激活FREQUENCY键，然后激活CENTER FREQ 键，在数据区输入测试频率数值，确认。
●激活SPAN键，在数据区输入测试带宽，确认。
（2）设置参考电平：●激活AMPLITUDE键，然后激活MORE1OF2，再激活AMPTD UNITS键，最后选择dBm。
（3）频率扫描●激活TRACE键，然后激活MAXHOLD A，旋转转柄读数。
频谱仪使用教程频谱分析仪在频域内分析信号的图示测试仪，以图形方式显示信号幅度按频率的分布，即X轴表示频率，Y轴表示信号幅度，原理为用窄带带通滤波器对信号进行选通，紧要功能：显示被测信号的频谱、幅度、频率。
可以全景显示，也可以选定带宽测试。
实在操作使用规程包括以下六个步骤。
（一）硬键、软键和旋钮：这是仪器的基本操作手段。
1、三个大硬键和一个大旋钮：大旋钮的功能由三个大硬键设定。
按一下频率硬键，则旋钮可以微调仪器显示的中心频率；按一下扫描宽度硬键，则旋钮可以调整仪器扫描的频率宽度；按一下幅度硬键，则旋钮可以调整信号幅度。
旋动旋钮时，中心频率、扫描宽度（起始、停止频率）和幅度的dB数同时显示在屏幕上。
2、软键：在屏幕右边，有一排纵向排列的没有标志的按键，它的功能随项目而变，在屏幕的右侧对应于按键处显示什么，它就是什么按键。
3、其它硬键：仪器状态（INSTRUMNTSTATE）掌控区有十个硬键：RESET清零、CANFIG配置、CAL校准、AUXCTRL辅佑襄助掌控、COPY 打印、MODE模式、SAVE存储、RECALL调用、MEAS/USER测量/用户自定义、SGLSWP信号扫描。
光标（MARKER）区有四个硬键：MKR光标、MKR光标移动、RKRFCTN光标功能、PEAKSEARCH峰值搜索。
掌控（CONTRL）区有六个硬键：SWEEP扫描、BW带宽、TRIG触发、AUTOCOVPLE自动耦合、TRACE跟踪、DISPLAY显示。
在数字键区有一个BKSP回退，数字键区的右边是一纵排四个ENTER确认键，同时也是单位键。
大旋钮上面的三个硬键是窗口键：ON打开、NEXT下一屏、ZOOM 缩放。
大旋钮下面的两个带箭头的键STEP搭配大旋钮使用作上调、下调。
（二）输入和输出接口：位于一起面板下边一排。
TVIN测视频指标的信号输入口；VOLINTEN是内外一套旋钮掌控、调整内置喇叭的音量和屏幕亮度；CALOUT仪器自检信号输出；300Mhz29dBmv仪器标准信号输出口；PROBEPWR仪器探针电源；IN75Ω1M—1.8G测试信号总输入口。
仪器仪表的使用第一章频谱仪的使用☞快速指南☞测量实例☞按键功能目录一：MS2711B频谱分析仪 (3)第1节：概述 (3)第2节快速启动指南 (9)第3节按键功能 (19)第4节基本测量 (28)第5节测量的例子 (36)第6节预放 (49)第7节跟踪信号发生器................................................ 错误!未定义书签。
第8节软件工具............................................................ 错误!未定义书签。
二：AT5011频谱分析仪使用方法............................................... 错误!未定义书签。
1、目的 .................................................................................. 错误!未定义书签。
2、适用型号 .......................................................................... 错误!未定义书签。
3、功能 .................................................................................. 错误!未定义书签。
4、特点 .................................................................................. 错误!未定义书签。
5、应用 .................................................................................. 错误!未定义书签。
R3131A频谱仪简单操作使用方法一．R3131A频谱仪简介。
R3131A频谱仪是日本ADV ANTEST公司的产品，用于测量高频信号，可测量的频率范围为9K—3GHz。
对于GSM手机的维修，通过频谱仪可测量射频电路中的以下电路信号, （维修人员可以通过对所测出信号的幅度、频率偏移、干扰程度等参数的分析，以判断出故障点，进行快速有效的维修）：1.手机参考基准时钟（13M,26M等）；2.射频本振（RFVCO）的输出频率信号(视手机型号而异)；3.发射本振（TXVCO）的输出频率信号（GSM:890M—915M;DCS:1710—1785M）；4.由天线至中频芯片间接收和发射通路的高频信号；5.接收中频和发射中频信号(视手机型号而异)。
面板上各按键（如图-1所示）的功能如下：A区：此区按键是其他区功能按键对应的详细功能选择按键，例如按下B区的FREQ 键后，会在屏幕的右边弹出一列功能菜单，要选择其中的“START”功能就可通过按下其对（图-1）B区：此区按键是主要设置参数的功能按键区，包括：FREQ—中心频率；SPAN—扫描频率宽度；LEVEL—参考电平。
此区中按键只需直接按下对应键输入数值及单位即可。
C区：此区是数字数值及标点符号选择输入区，其中“1”键的另一个功能是“CAL(校准)”，此功能要先按下“SHIFT(蓝色键)”后再按下“1”键进行相应选择才起作用； “-”是退格删除键，可删除错误输入。
D 区：参数单位选择区，包括幅度、电平、频率、时间的单位，其中“Hz ”键还有“ENTER(确认)”的作用。
E 区：系统功能按键控制区，较常使用的有“SHIFT ”第二功能选择键，“SHIFT+CONFIG(PRESET )”选择系统复位功能，“RECALL ”调用存储的设置信息键，“SHIFT+RECALL(SAVE )”选择将设置信息保存功能。
F 区：信号波形峰值检测功能选择区。
G 区：其他参数功能选择控制区，常用的有“BW ”信号带宽选择及“SWEEP ”扫描时间选择,“SWEEP ”是指显示屏幕从左边到右边扫描一次的时间。
仪器仪表的使用一．频谱仪1.常用仪器图安立频谱仪：R&S手持频谱仪：2.关键设置1）参考电平参考电平是屏幕顶端所能显示的最高水平线,设置它只是用来使波形显示到中间,便于我们观察,对读数是没什么影响的.频谱仪参考电平最大值为20dBm 注意：输入信号的峰值不能高于参考电平!2）带宽(BW)RBW：设置分辨带宽，使之和频宽自动耦合或手动耦合,测量时一般把RBW值设置为与信号带宽同一数量级，例如：测GSM信号时一般设为100kHz,测CDMA信号是一般设为1MHz.VBW：设置视频带宽，使之和分辨带宽自动耦合或手动耦合, 一般推荐设置VBW=0.1RBW。
3）频率设置(FREQ)●CENTER FREQ (中心频率)●START FREQ (起始频率)●STOP RREQ (截至频率)4）前置放大在测量弱信号时需要打开前置放大器：测量范围：-60dBm以下，前置放大器的增益约为20dB注意：1、打开前置放大器时输入信号峰值不能超过-30dBm。
2、当打开前置放大器测试完毕后，要关闭前置放大器后再关闭仪器。
3.测试方法及实例我们通过频谱仪能够实现的两种测试功能：1、点频功率测试；窄带信号的测试通常使用点频功率测试，如测GSM信号。
例：测900M信号上行底噪●首先预设频谱仪至测试状态●参考电平设置按AMPT键再按F1把RELlevel设0dB●频段设置（设885MHz～909MHz）按 FREQ 键按START FREQ键，输入数字885，按MHz确认。
按STOP FREQ键，输入数字909，按MHz确认。
●RBW与VBW设置RBW=100K, VBW=30K按BW键按MANUAL RES BW键，输入数字100，按kHz确认。
按MANUAL VEDIO BW键,输入30，按KHz确认，或用旋钮旋至相应数值。
●将跳线一端接到频谱仪，另一端接到干放施主端口，且测试时确保分布与干放重发段口正常连接。
●观察信号波形。
频谱仪操作流程频谱仪是一种常用的测试设备，用于分析电信号的频谱特性。
它广泛应用于通信、无线电、音频等领域。
本文将介绍频谱仪的操作流程，以帮助用户正确、高效地使用频谱仪进行测试。
一、准备工作在操作频谱仪之前，需要做一些准备工作，包括以下几个方面：1.检查设备：确保频谱仪的电源和连接线正常并可用，检查设备是否处于正常工作状态。
2.设置参数：根据测试需求，设置频谱仪的中心频率、带宽、采样率等参数。
3.连接被测设备：将被测设备与频谱仪连接，确保连接稳定可靠。
二、启动频谱仪1.打开电源：将频谱仪接通电源，启动仪器。
待仪器自检完成后，进入操作界面。
2.选择测试模式：根据需要选择频谱模式或扫描模式等测试模式。
三、调整显示参数1.设置参考电平：通过设置参考电平，可以调整显示的垂直范围，使信号在屏幕上能够清晰显示。
2.选择显示范围：根据被测信号的强度，选择合适的显示范围，以充分显示信号的动态范围。
3.调整时间基准：根据被测信号的频率，调整时间基准，以便更清晰地观察信号的波形。
四、进行频谱分析1.观察信号波形：通过频谱仪的显示界面，可以观察到被测信号的频谱特性，包括频率、幅度等信息。
2.调整分辨率带宽：根据需要，调整频谱仪的分辨率带宽，以便更准确地观察信号的频谱细节。
3.保存数据：如有需要，可以将频谱数据保存到存储设备中，以备后续分析和处理。
五、分析结果1.解读频谱图：根据频谱图的显示，可以对被测信号的频谱特性进行分析和判断，了解信号的频率分布、功率分布等信息。
2.确定问题点：通过观察频谱图，可以确定信号中存在的异常或问题点，如干扰信号、杂散信号等。
3.优化调整：根据分析结果，对系统进行优化调整，以提高信号的质量和性能。
六、结束操作1.关闭频谱仪：测试完成后，关闭频谱仪的电源，进行必要的善后工作。
2.清理环境：清理测试现场，保持设备和周围环境的整洁。
总结：以上就是频谱仪的操作流程，通过按照这个流程进行操作，可以确保频谱仪的正确使用，从而获得准确可靠的测试结果。
声音频谱分析仪的使用方法与数据处理引言：随着科技的不断发展，声音频谱分析仪在声学领域中的应用越来越广泛。
它是一种用于测量声音频谱的仪器，并能通过对声音信号进行分析来提供有效的数据。
本文将介绍声音频谱分析仪的使用方法以及数据处理技巧。
一、声音频谱分析仪的基本原理声音频谱分析仪是由一个麦克风、预处理器、频谱分析器和显示器等部分组成。
其工作原理是将声音信号通过麦克风接收并送入预处理器，然后进行特定的信号处理，最后通过频谱分析器将信号转化为频谱图，并显示在显示器上。
二、声音频谱分析仪的使用方法1. 准备工作：首先确保设备的连接正常，将麦克风与预处理器连接好，并将频谱分析仪与显示器连接好。
同时调整设备的放大倍数和频率范围，以便能够适应不同的测量需求。
2. 信号校准：在开始测量之前，需要对仪器进行信号校准。
通常会使用一个已知频率和振幅的标准信号来校准。
校准的目的是保证仪器测量的准确性和可靠性。
3. 测量过程：将待测声音信号输入麦克风，通过预处理器处理后送入频谱分析器。
通过调整预处理器的增益、频率等参数，可以获得不同的频谱图。
在测量过程中，还可以观察声音的时域波形和频域特征参数。
三、声音频谱分析仪数据处理技巧1. 选择适当的窗函数：由于频谱分析是基于有限时间段内信号的傅里叶变换，为了避免频谱泄露和分辨率损失，需要选择合适的窗函数。
常用的窗函数有矩形窗、汉明窗、海宁窗等，根据不同的应用需求选择合适的窗函数。
2. 去除噪声：在实际应用中，声音信号往往伴随着各种噪声，如环境噪声、电磁干扰等。
为了得到准确的频谱图，首先需要对信号进行预处理，去除噪声的干扰。
可以通过滤波器、降噪算法等方法进行噪声抑制。
3. 频谱分析：在得到频谱图后，可以对其进行分析。
可以通过观察频谱成分的分布情况，对声音信号的频率特性进行判断。
此外，还可以计算各个频率区间的能量、声压级等参数，以便更准确地了解声音信号的特征。
4. 数据可视化：为了更直观地展示声音频谱分析的结果，可以将数据进行可视化。
