乘用车白车身设计规范64页PPT

白车身及车身骨架结构设计要求白车身总体结构1.1 概述白车身通常指已经焊装好但尚未喷漆的白皮车身(Body in white)，即由各种各样的骨架件和板件通过焊接拼装而成的轿车车身。

本章内容主要针对车身骨架进行描述，不包括车身覆盖件。

1.1.1 车身作用主要是为驾驶员提供便利的工作条件，为乘员提供安全、舒适的乘坐环境，隔绝振动和噪声，不受外界恶劣气候的影响。

车身应保证汽车具有合理的外部形状，在汽车行驶时能有效地引导周围的气流，以减少空气阻力和燃料消耗；此外，车身还应有助于提高汽车行驶稳定性和改善发动机的冷却条件，并保证车身内部良好的通风。

同时车身也是一件精致的艺术品，给人以美感享受，反映现代风貌、民族传统以及独特的企业形象。

1.1.2 车身类型车身壳体按照受力情况可分为非承载式、半承载式和承载式(或称全承载式)三种。

1.1.2.1 非承载式非承载式车身的特点是车身与车架通过弹簧或橡胶垫作柔性连接，如图1-1；在此种情况下，安装在车架上的车身对车架的加固作用不大，汽车车身仅承载本身的重力、它所装载的人和货物的重力及其在汽车行驶时所引起的惯性力与空气阻力；而车架则承受发动机及底盘各部件的重力；这些部件工作时，一直承受着支架传递的力以及汽车行驶时由路面通过车轮和悬架传递来的力(最后一项对车架或车身影响最大)；这种结构型式一般用在货车、专用汽车及部分高级轿车上。

图1-1 非承载式车身1.1.2.2 半承载式半承载式车身的特点是车身与车架或用用螺钉连接，或用铆接、焊接等方法刚性地连接,如图1-2。

在此种情况下，汽车车身除了承受上述各项载荷外，还在一定程度上有助于加固车架，分担车架的部分载荷。

半承载式是一种过渡型的结构，车身下部仍保留有车架，不过它的强度和刚度要低于非承载式的车架，一般将它称之为底架。

它之所以被命名为半承载式是出于以下考虑：让车身也分担部分载荷，以此来减轻车架的自重力。

这种结构型式主要体现在大客车上。

由N1=70/136 =0.51 同理可得 N2=0.15 N3=0.44 N4=0.15 N5=0.22 N6=0.88
由于实际生产中工位数为整数，则：
N1=1， N2=1 ，N3=1， N4=1，N5=1， N6=2
工序合并
生产线的经济性分析
主要评价指标
比较方法
1．产品年生产成本比较法：
雪铁龙C5行李箱激光焊接焊缝
汽车车身激光制造
汽车车身激光制造的工艺流程
激光拼焊
冲压件的激光修边 （代替落料模、裁边模、冲孔模）
白车身制造工艺
白车身制造工艺
白车身左前门分总成工艺流程
工艺路线的分析
在实际的生产中，车门总成有独立的焊装线
车门结构有两种 一种是框架式：车门边框，内外加强板部分和连
接件焊好，再进行内外板包边点焊
总体式车门：由构成总体冲压件的窗框与车门内 外板、车门铰链、加强板和车门内加强板组成， 再进行包边点焊
车门分总成工艺路线的拟定
○1 A ○2 B ○3 D
○4 C ○5 E
○6 F ○7
工序时间的制定
生产节拍的计算：
N→生产线的计算生产纲领（包括备品率 和废品率）； T→生产线年有效工作时间 m→生产线每天工作班次 k——生产线停修系数
保证相同的生产纲领的条件下,对生产线几种不同 的设计方案的产品年生产成本进行比较。
2．产品单件成本比较法：
保证相同的生产纲领的条件下,对生产线几种不同 的设计方案的产品单件成本进行比较。
机床负荷率概念：
第i 道工序的单件时间tdi 与tp 不相符，则第i 道工序 所需机床数量：
Gi
tdi tp
较小尾数 删去 采取提高生产能力
圆整为Giz

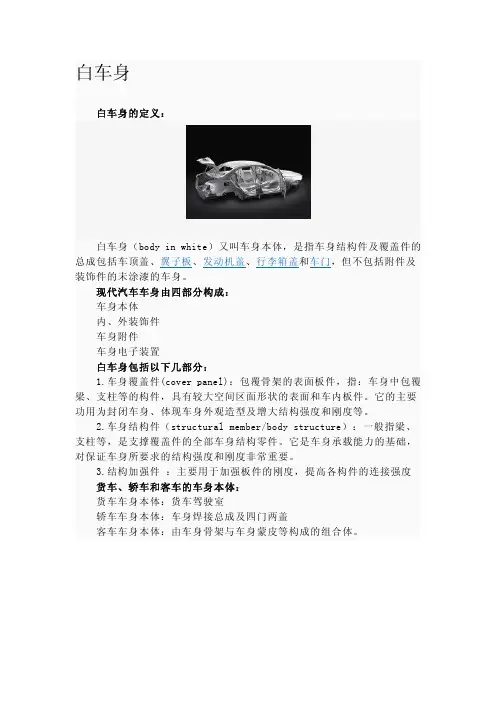

身（body in white）又叫车身本体，是指车身结构件及覆盖件的 总成包括车顶盖、翼子板、发动机盖、行李箱盖和车门，但不包括附件及 装饰件的未涂漆的车身。 现代汽车车身由四部分构成： 车身本体 内、外装饰件 车身附件 车身电子装置 白车身包括以下几部分： 1.车身覆盖件(cover panel)：包覆骨架的表面板件，指：车身中包覆 梁、支柱等的构件，具有较大空间区面形状的表面和车内板件。它的主要 功用为封闭车身、体现车身外观造型及增大结构强度和刚度等。 2.车身结构件（structural member/body structure）：一般指梁、 支柱等，是支撑覆盖件的全部车身结构零件。它是车身承载能力的基础， 对保证车身所要求的结构强度和刚度非常重要。 3.结构加强件 ：主要用于加强板件的刚度，提高各构件的连接强度 货车、轿车和客车的车身本体： 货车车身本体：货车驾驶室 轿车车身本体：车身焊接总成及四门两盖 客车车身本体：由车身骨架与车身蒙皮等构成的组合体。

装配。 车身结构设计和选材必须保证车身在整个使用期间满足对冷、热和腐蚀的抵抗能
力的要求。 车身的材料必须具有再使用的性能。 车身的制造成本应足够低。
四、车身设计要求及原则
轿车车身设计时必须遵循以下设计原则：
车身外形设计的美学原则和最佳空气动力特性 原则。
车身内饰设计的人机工程学原则。 车身结构设计的轻量化原则。 车身设计的“通用化、系列化、标准化”原则。 车身设计符合有关的法规和标准。 车身开发设计的继承性原则。
当采用副车架时，由于副车架能够分担一 些载荷，使前纵梁变形减小，因此也有人 称带有副车架的车身为半承载式车身。
轿车车身与车架
非承载式车身结构的优缺点
非承载式车身结构的优点在于： 除了轮胎与悬架系统对整车具有缓冲吸振作用外，车身与车架间的悬置 还可以起到辅助缓冲、适当吸收车架的扭转变形和降低噪声的作用, 既延 长了车身的使用寿命, 又提高了乘坐舒适性。 底盘和车身可以分开装配，然后总装在一起，既可简化装配工艺，又便 于组织专业化协作。 车架作为整车的基础，便于汽车上各总成和部件的安装，同时也易于更 改车型和改装成其他用途的车辆。 发生撞车事故时, 车架还可以对车身起到一定的保护作用。
车身本体：是车身结构件(又称车身骨架)与覆盖件焊接或 铆接后不可拆卸的总成；
闭合件：是车身上可启闭的各种舱门的结构件，包括车 门、发动机盖、行李舱盖等。
车身本体组成
车身骨架：主要为保证车身的强度和刚度而 构成的空间框架结构。
车身覆盖件：指覆盖在车身骨架表面上的板 制件。
车身覆盖件覆盖在车身骨架上，使车身形成 完整的封闭体以满足室内乘员乘坐要求，通 过它来体现汽车的外形并增强汽车车身的强 度和刚度。
汽车车身的结构设计
一、概述
