白车身前舱设计规范

白车身设计规范白车身设计规范一、冲压件设计规范1.孔1.1钣金上的冲孔设计要与钣金冲压方向一致。

1.2孔的公差表示方法1.3过线孔1.3.1过线孔翻边1.3.1.1过线孔翻边至少要3mm高。

此翻边对钣金起加强作用，防止在安装过程中产生变形，从而影响此孔的密封性。

1.3.1.2如果通过过线孔的零件是面积≤6的固体，或者钣金足够厚，使其在不借助翻边时也能够承受住过线孔安装时的压力，那么此过线孔可以不翻边。

1.3.2过线孔所在平面尺寸1.3.2.1过线孔为圆孔(半径设为Rmm)时，孔周圈的平面半径应为(R+6)mm1.3.2.2过线孔为方孔时，孔周边的平面尺寸应比孔各边尺寸大6mm。

1.4法兰孔1.4.11.5排水孔1.5.1排水孔设计在车身内部空腔的最低处，其直径一般为6.5mm。

1.5.2对于车身内部加固的防撞梁，应同样在其空腔的最低处布置排水孔。

1.5.3在车身结构件的空腔及凹陷处必须布置排水孔。

1.6空调管路过孔1.8管道贯通孔2.圆角3.边3.1密封边3.1.1行李箱下端3.1.1.1.为了使水排出止口，如图所示需要留出3.0mm的间隙。

3.1.1.2安装用止口应该具备恒定的高度和厚度（用于弯角的凸缘除外）。

3.1.1.3车门开口周围的止口厚度变化，包括制造变差的范围通常在1.8mm至6.0mm之间。

厚度的极端值会产生较高的插入作用力和密封条稳定性等问题。

3.1.1.4止口厚度的变化在任何位置不得超过一个金属板的厚度。

如果可能，仅可以使垂直的止口产生厚度变化，绝对不要使弯角半径产生厚度变化。

止口厚度的阶段变化会使密封条托架中的水渗漏。

3.1.1.5应该避免带有焊点的止口出现燃油和其它润滑油，这些物质会降低稳定性。

3.1.1.6止口结构类型及其优缺点3.1.2行李箱上端为了防止水从密封条止口泄漏并且进入行李舱，可按下面结构进行设计：3.1.2.1支架内的胶黏料或可发泡的热熔胶需符合漏水防止设计手册。

白车身BVS设计规范白车身BVS设计规范1范围本标准规定了汽车白车身BVS设计规范。

2规范性引用文件卜冽文件对于本文件的应用是必不可少的。

凡是注口期的引用文件，仅所注日期的版本合用于本文件。

凡是不注口期的引用文件，其最新版本（包括所有的修改单）合用于本文件。

GB/T 1. 1-2022标准化工作导则第1部份：标准的结构和编写3术语和定义卜列术语和定义合用于本标准。

3.1整车尺寸技术规范Vehicle dimension technicaI specifications整车尺寸技术规范简称整车DTS,是根据市场调研、市场竞争车型最优信息、用户要求以及创造过程中反馈的信息，确定市场定位、满足用户需求，对车辆外观（外部和内部）质量一一订视零部件之间的间隙、面差、平行度、对齐性、一致性以及装配关系等要求作出的规定。

整车DTS是整车技术规格（VTS）中重要的组成部份，是统-、规范新开辟车型在概念设计、工程设计、工程样车试制、供应商管理、工艺工装开辟、产品质量管理、试生产、批量穩定生产及售后服务等整个新产品车型全生命周期各阶段的技术文件。

3.2白车身BVS Body vehicle spec i f icat ions指从车身调整线卜线的白车身的尺寸技术规范。

4白车身BVS组成白车身BVS主要用于描述白车身零部件之间的间隙和面差的相互关系，通常表示的方式如下：间隙（或者面差）设计名义值+间隙（或者面差）公差要求。

按白车身部位划分，白车身BVS主要包含以下内容：a）前脸区域：翼子板与大灯开II检具间隙面差、翼子板与发动机盖间隙而差：b）侧脸区域：前门周圈区域间隙面差、后门周圏区域间隙面差：c）后脸区域：尾门与后大灯开II检具间隙面差、尾门与侧围、顶盖间隙而差；d）内间隙：前门与侧围胶条密封面间隙、后门与侧围胶条密封而间隙、尾门与侧围胶条密封面间隙。

5白车身BVS影响因素白车身BVS主要有以下影响因素：a）车门重力卜垂引起的车门旋转：b）车门密封胶条推力引起的车门的面差变化；c）其他因装配总装件所带来的尺寸变化。

白车身设计规则1．基本原则1.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。

（我们参考一下侧围、车架总成）1.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。

（比如侧围、前罩板总成）1.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

1.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。

2．白车身钣金的材料选取原则汽车覆盖件所用材料一般是冷轧钢板。

2.1按国家标准选取钣金材料2.1.1钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II级次之，适用于内板与加强板。

2.1.2钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级P：普通拉深级，适用于拉延深度浅的零件；S：深拉深级，适用于拉延深度一般的零件；Z：最深拉深级，适用于拉延深度较深的零件；F：复杂拉深级，适用于结构复杂且拉延深度较深的零件；HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件；ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件；2.1.3钣金按强度等级分有：普通强度，高强度，超高强度高强度和超高强度钢板按其强化机理分为：固溶强化、析出强化、组织强化，复合组织强化、热处理硬化型强化、相变强化、冷作强化、时效强化等。

高强度钢板的强化机理定义:固溶强化利用固溶铁中原子产生的格子变形的强化机理。

析出强化使Ti、Nb、V等的碳化物和氮化物以细小的形态析出，由于这些析出物，位错活动受到阻碍，据此形成强化的机理。

组织强化利用将钢从高温的奥氏体急冷时生成硬质的马氏体和贝氏体的强化机理。

白车身及车身骨架结构设计要求白车身总体结构1.1 概述白车身通常指已经焊装好但尚未喷漆的白皮车身(Body in white)，即由各种各样的骨架件和板件通过焊接拼装而成的轿车车身。

本章内容主要针对车身骨架进行描述，不包括车身覆盖件。

1.1.1 车身作用主要是为驾驶员提供便利的工作条件，为乘员提供安全、舒适的乘坐环境，隔绝振动和噪声，不受外界恶劣气候的影响。

车身应保证汽车具有合理的外部形状，在汽车行驶时能有效地引导周围的气流，以减少空气阻力和燃料消耗；此外，车身还应有助于提高汽车行驶稳定性和改善发动机的冷却条件，并保证车身内部良好的通风。

同时车身也是一件精致的艺术品，给人以美感享受，反映现代风貌、民族传统以及独特的企业形象。

1.1.2 车身类型车身壳体按照受力情况可分为非承载式、半承载式和承载式(或称全承载式)三种。

1.1.2.1 非承载式非承载式车身的特点是车身与车架通过弹簧或橡胶垫作柔性连接，如图1-1；在此种情况下，安装在车架上的车身对车架的加固作用不大，汽车车身仅承载本身的重力、它所装载的人和货物的重力及其在汽车行驶时所引起的惯性力与空气阻力；而车架则承受发动机及底盘各部件的重力；这些部件工作时，一直承受着支架传递的力以及汽车行驶时由路面通过车轮和悬架传递来的力(最后一项对车架或车身影响最大)；这种结构型式一般用在货车、专用汽车及部分高级轿车上。

图1-1 非承载式车身1.1.2.2 半承载式半承载式车身的特点是车身与车架或用用螺钉连接，或用铆接、焊接等方法刚性地连接,如图1-2。

在此种情况下，汽车车身除了承受上述各项载荷外，还在一定程度上有助于加固车架，分担车架的部分载荷。

半承载式是一种过渡型的结构，车身下部仍保留有车架，不过它的强度和刚度要低于非承载式的车架，一般将它称之为底架。

它之所以被命名为半承载式是出于以下考虑：让车身也分担部分载荷，以此来减轻车架的自重力。

这种结构型式主要体现在大客车上。

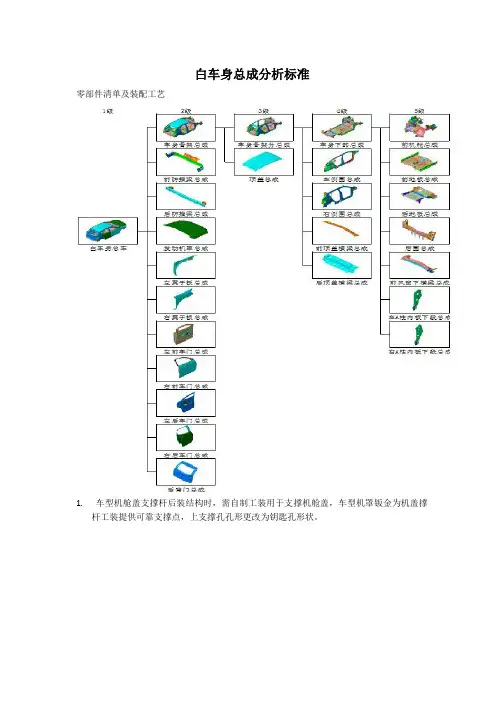

零部件清单及装配工艺白车身总成分析标准1. 车型机舱盖支撑杆后装结构时，需自制工装用于支撑机舱盖，车型机罩钣金为机盖撑 杆工装提供可靠支撑点，上支撑孔孔形更改为钥匙孔形状。

2. 针对车身黑漆件车型内相似件、对称件以及车型间相似件、对称件进行防错处理C 柱护板右上安装支架 C 柱护板左上安装支架C 柱护板上安装更改前：C 柱护板左/右上安装支架为对称件，存在员工拿错、装错风险。

更改后：C 柱护板左/右上安装支架由对称件设计为左右通用件，避免员工拿错、装错风险前排扶手支架前排扶手支架后排扶手支架后排扶手支架前、后排扶手支架结构类似，存在错装风险，要求增加防错标识NO 问题描述 Problem Description对策 Countermeasurea.避免驾驶舱设置与外界联通的孔，如需开必须有有效的密封H6 白车身总成气密性差，气密性总1措施；b.合理设计车身空腔膨胀胶隔断；c.合理设置涂胶种类，值 130SCFM保证驾驶舱密封连续，涂胶方便可靠。

2 车身锈蚀a.根据防锈管控方案，采用镀锌板；b.依照 Q/CC SJ0469 进行 防锈设计，避免气室、电泳沥液不净、电泳屏蔽问题、电泳液 可达性差问题；c.门槛梁、车门腔体进行喷蜡处理。

C30 前轮外沿凸出车身，车辆在行驶 过程中，前车轮带起的泥沙不能完全在侧围外板后轮弧边沿漆面脱落位置增加防石击贴膜；新车型 3 被翼子板下部遮挡，导致泥沙向后甩进行防石击校核。

出，将轮弧边沿的漆面打伤，造成漆面脱落H6 拖拽 1800Kg 拖车，后拖车装置安 在 12%的坡度上依照拖拽能力对拖车装置施加静载荷分析，材4装点 7000Km 耐久破裂料屈服强度与安装点应力满足 3.5 倍安全系数。

5 车身干涉异响a.保证零件搭接零件间隙在 2mm 以上，重要受力部位，不影 响密封时间隙不小于 5mm；b.焊点布置在边部，约束钣金搭接。

a.结构设计避免大于 3mm 的空洞（改变翻遍方向，增加结构6 指压胶脱落、指压胶部位生锈筋等），车身指压胶数量不多于 6 处；b.指压密封孔不大于8mm；c.指压胶应用在涂装电泳后工序。

满足侧碰法规的白车身结构设计“满足侧碰法规的白车身结构”设计规范1 适用范围本规范规定了满足国家侧碰法规的白车身结构的设计规则及方法。

本规范适用其质量为基准质量时，最低座椅的R点与地面的距离不超过700mm 的M1和N1类车辆。

2 引用标准下列文件通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方，研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本规范。

本规范引用了ECE R95、FMVSS 214的部分内容。

本规范引用了我国《汽车侧面碰撞的乘员保护》法规的部分内容。

本规范引用了我国《汽车侧面碰撞的乘员保护》法规的部分内容。

3规范内容设计满足侧面碰撞的车身结构时，最大的困难在于即使有足够好的材料来制作缓冲吸能结构，但能用于缓冲和吸能的区间却十分有限。

为使吸能结构充分的发挥作用，常用的改进抗侧碰性能的方法主要是增加缓图1 撞击力传输方向冲吸能区两侧的厚度和加大缓冲吸能区两侧的内部刚度。

根据这一方法，侧面防护的思路是将撞击力有效的转移到车身上具有吸能保护作用的车门、梁、柱、地板、车顶及其部件，以便分散撞击力，吸收碰撞能量。

在进行碰撞试验时，国家侧碰法规对假人的伤害值要求如下表：成员损伤评价指标为头部、胸部、腹部和腰部各损伤值。

头部性能指标HIC 跟假人头部质心加速度相关，除非碰撞时乘员空间有结构突出和假人头部接触，该指标一般很少超标，所以在白车身设计上可不予过多的考虑。

胸部肋骨变形指标与粘性指数可以综合考虑，一般是由车门内板和中立柱内饰板变形产生的，表现在车身上即为侧围内板的侵入量与侵入速度。

由粘性指数的计算公式可见：粘性指数VC 不仅跟肋骨变形量相关，还和变形速率相关，极易超标。

为保证乘员必要的生存空间，中立柱的变形是有限制的，这就要求我们在设计中立柱的时候既要充分考虑变形吸能，又要使变形在我们可接受的范围内。

精选商密×级▲白车身零部件三维设计规范2005-08-××发布2005-10-30实施长安汽车(集团)有限责任公司发布—200×前言中国汽车工业正飞速发展，长安公司也在进行裂变式发展，汽车的自主开发是中国汽车业健康发展的必经之路。

在汽车自主开发设计中，会用到各种参考资料，它们对设计起着非常重要的作用，对这些资料进行整理、归纳，使之成为规范，会使我们思路清晰，设计中有据可依，同时大大提高工作效率。

而车身三维设计是车身结构设计的基础和关键，所以，我们收集了德国EDAG设计公司和意大利IDEA设计公司以及长安公司历年的设计资料及设计经验，并加以比较、整理和完善形成一套完整的车身三维设计规范。

在此对其进行详细的介绍，希望能对车身设计人员特别是刚刚从事车身设计的人员提供参考。

本规范由长安汽车（集团）有限责任公司提出。

本规范由长安汽车（集团）有限责任公司科技委管理。

本规范起草单位：长安汽车工程研究院本规范主要起草人：本规范批准人：（五号宋体）Ⅰ—200×引言车身三维设计是汽车工程化设计的关键阶段。

主要设计工具是三维设计软件CATIA_V5：设计需要完成车身上各个零件的三维模型，焊接打点图、挤胶图及螺母、螺栓图，零件的定位位置、零件的压紧位置，零件的料厚方向等。

本规范的主要目的是让车身设计人员进行车身三维设计时，依据规范的设计规则，了解设计的方法、设计步骤及注意事项，对车身三维设计具有指导作用，从而缩短设计周期，节省研制经费，提高产品可靠性。

—200×车身三维设计规范1、范围本规范规定了车身三维设计的规则及方法。

本规范适用于M1汽车的车身设计。

2、规范性引用文件下列文件通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方，研究是否可使用这些文件的最新版本。

汽车白车身设计规范1. 范围本标准归纳了[BIW]白车身结构设计的一些基本方法和注意事项。

本标准适用于长春宇创公司白车身结构设计及检查。

2．基本原则2.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。

评注：周边造型匹配[面差、分缝影响外观]；周边安装匹配[焊接装配、安装件的连接、安装空间]2.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。

评注：结构的强度、刚度与横截面积有关系，与周边的展开的周长也有关系，“红旗3”轿车的一个宣传点就是其前防撞横梁为六边型。

2.3 所设计的白车身结构在满足整车性能上、结构上、四大工艺[冲压工艺、焊接工艺、涂装工艺、总装工艺]是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

2.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。

3．冲压工艺要求3.1 在设计钣金件时，对于影响拉延成型的圆角要尽可能放大，原则上内角R≥5，以利于拉延成型；对于折弯成型的圆角可以适当放小，原则上R≈3即可，以减小折弯后的回弹。

１）板件最小弯曲半径最小弯曲半径见下表：最小弯曲半径（R）、最小直边高度（h）、最小孔边到弯曲半径R中心的距离（L）值行业标准材料弯曲半径（R）、直边高度h 、距离L冷轧板、镀锌板弯曲半径R≥2t直边高度h≥R+2t距离L≥2t优先使用标准冷轧板、镀锌板弯曲半径R≥3t２）弯曲的直边高度不宜过小，其值h≥R+2t。

见上表。

３）弯曲边冲孔时，孔边到弯曲半径R中心的距离L不得过小，其值L≥2t。

见上表。

４）圆角弯曲处预留切口。

FR褶皱５）凸部的弯曲避免如a图情形的弯曲，使弯曲线让开阶梯线如图b，或设计切口如c、d。

车身结构设计规范1.范围本规范归纳了白车身结构设计的一些基本方法和注意事项。

2. 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文本。

GB 20182 商用车驾驶室外部突出物GB 15741 汽车和挂车号牌板（架）及其位置，汽车罩（盖）锁系统GB 11568 汽车罩（盖）锁系统3.工艺要求：3.1、冲压工艺要求3.1.1 在设计钣金件时，应使钣金件有拔模角度，最小3度。

如果拉延深度越大拔模角度需要越大，如果有负角的话，就必须增加一道整形工序，大大增加成本。

3.1.2在设计钣金件时，对于影响拉延成型的圆角要尽可能放大，原则上内角R≥5，以利于拉延成型；对于折弯成型的圆角可以适当放小，原则上R≈3即可，以减小折弯后的回弹。

3.1.3在设计钣金件时，考虑防止成型时起皱，应在适当的地方（如材料聚集处）布置工艺缺口，或布置工艺凸台、筋。

3.1.4孔与孔，孔与边界距离应大于2t（t=钣金料厚），若在圆角处冲孔，孔与翻边的距离应大于R+2t。

开孔时尽量不要开在倒角面上，以避免模具刃口早期磨损。

3.1.5 三面或多面交汇的尖角处在倒圆时应尽量倒成球形。

3.2 焊接工艺要求3.2.1 焊接搭接边重叠部分的宽度一般在14—16mm为佳,最小不小于12mm；3.2.2考虑焊接时应考虑焊接工具的接近性。

3.2.3对于无法焊接的内板，可以考虑开焊接工艺过孔，一般要求Φ30以上;3.2.4焊点的距离一般是60-80mm,2.2.5 如果焊接处对于防水、隔音、隔热等性能要求较高时，焊接处需要涂焊接结构胶3.3 涂装工艺要求I3.3.1考虑在侧围下部和车门最下部开漏液孔；2.3.2考虑在地板总成低洼处布置漏液孔。

3.4 装配工艺要求3.4.1考虑零部件装配时装配工具的接近性3.4.2考虑零部件自身安装或拆卸的方便性；3.4.3对于安装工艺过孔，应考虑做成翻边孔，以增加零件本身的刚度，以及不伤手和工具4. 性能要求4.1 车身作为整车的基础结构，给各个功能件提供安装和固定的位置，并具有足够的刚度和强度，以保证所有部件相互位置的正确与稳定。

工艺设计Q/JQ 16123-2012制定部门： 工艺工程院 企业技术标准 代 替 号标题：白车身特殊公差设定规范第 1 页 共 12页修订标记 文件号更 改 内 容 修订页 修订日期 修订者标准化 会 签 制 定 校 对 审 核 批 准 发布日期 实施日期目 次前 言 ............................................................................... 2 1 范围 ............................................................................. 3 2 规范性引用文件 ................................................................... 3 3 基本原则 ......................................................................... 3 4 术语和定义 ....................................................................... 3 5 白车身特殊公差形式 ............................................................... 4 5.1 冲压件特殊公差 .................................................................. 4 5.2 焊装匹配特殊公差 ................................................................ 6 5.3 工装特殊公差 .................................................................... 9 6 特殊公差的标注方式 .............................................................. 10 6.1冲压件特殊公差标注方式 .......................................................... 10 6.2 特殊公差在MCP 和SQM 中的标注方式 .. (11)工艺设计Q/JQ 16123-2012标题：白车身特殊公差设定规范第2页共12页前言本标准《Q/JQ 16123-2012 白车身特殊公差设定规范》是公司工艺类标准之一。

白车身设计规则1. 范围本标准归纳了白车身结构设计的一些基本方法和注意事项。

本标准适用于本公司白车身结构设计及检查。

2．基本原则2.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。

2.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。

2.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

2.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。

3．冲压工艺要求3.1 在设计钣金件时，对于影响拉延成型的圆角要尽可能放大，原则上内角R≥5，以利于拉延成型；对于折弯成型的圆角可以适当放小，原则上R≈3即可，以减小折弯后的回弹。

3.2在设计钣金件时，考虑防止成型时起皱，应在适当的地方（如材料聚集处）布置工艺缺口，或布置工艺凸台、筋。

3.3 孔与孔，孔与边界距离应大于2t，若在圆角处冲孔，孔与翻边的距离应大于R+2t。

开孔时尽量不要开在倒角面上，以避免模具刃口早期磨损。

3.4 三面或多面交汇的尖角处在倒圆时应尽量倒大成球形。

4．焊接工艺要求4.1 焊接搭接边重叠部分的宽度一般在10~15mm 为佳，最少不得小于8mm；4.2 考虑焊接工艺时应考虑焊枪的接近性。

4.3 对于无法焊接的内板，可以考虑开焊接工艺过孔，一般要求Φ30以上;4.4 对于无法点焊的部位，可以考虑二氧化碳保护焊或塞焊;4.5 考虑布置焊接工艺孔。

5. 装配工艺要求5.1 考虑零部件装配时装配工具的接近性；5.2 考虑零部件自身安装或拆卸的方便性；5.3 对于安装工艺过孔，应考虑做成翻边孔，以增加零件本身的刚度，以及不伤手和工具。

发动机舱设计方法与规范1．范围本标准规定了公司白车身设计开发过程中发动机舱设计的方法及应执行的设计规范2．标准引用文件GB/T 4780-2000 汽车车身术语GB 9656－2003 汽车安全玻璃GB 11568－1999 汽车罩（盖）锁系统33.设计输入A.设计任务书、项目要求、计划及客户要求B.车身总布置方案中与机舱有关的控制尺寸C.参考样车、样件、点云和样车参考资料D.客户对机舱附件的选用要求E.机舱附件的样件、数模、图纸、性能参数F.密封条断面图G.数字表面H.各相关部门提供相关所需要的数据及控制要求4.拆解样车前数据采集A．样车拆解之前应观察样车机舱结构；注意机盖与机舱及内外饰、保险杠与车身、大灯与车身配合关系；机盖铰链的限位方式。

B．样车拆解之前应采集以下数据：机盖开度及工作开度、铰链轴线的坐标位置、分缝线尺寸及面差、玻璃与侧围和顶盖的面差、机盖与机舱和通风盖板的密封面配合尺寸。

5.样车拆解及数据分析A.拆解样车前要制作详细的拆解步骤及初步的树状图和明细表，在样车拆解过程中作验证，不正确的要及时作出改正。

附件部分中作为整体供货的零部件可以只给出总成号。

注意明确厂商的明细表编号规则B.拆解过程中需要详细记录各个安装件的安装方式、安装点及连接件的规格；各个焊接点对应的零件。

并在每一步拆解前后都要进行拍照（注意最好能在一张图片上能够清晰直观的表达），以便后面制作图解明细和焊接工艺分析表C.关于扫描点云，关键的安装面、焊接面、配合间隙部分要求清晰可见；非重要部分可以有部分的缺失，但不能影响逆向数模的建立。

D.关于附件逆向数模，要能表达附件的最大轮廓尺寸及安装尺寸。

运动件要表达运动部分相关要素。

E.关于钣金逆向数模，要能准确反映各焊接边，各安装面。

各个安装孔，工艺孔大小位置要求和样车一致。

F.机盖铰链分析数模应表达铰链最大轮廓尺寸、铰链轴线位置、铰链安装面位置。

铰链分析数模应按铰链各零件运动关系分别建立，以便进行运动分析。

白车身总体结构1.1 概述白车身通常指已经焊装好但尚未喷漆的白皮车身(Body in white)，即由各种各样的骨架件和板件通过焊接拼装而成的轿车车身。

本章内容主要针对车身骨架进行描述，不包括车身覆盖件。

1.1.1 车身作用主要是为驾驶员提供便利的工作条件，为乘员提供安全、舒适的乘坐环境，隔绝振动和噪声，不受外界恶劣气候的影响。

车身应保证汽车具有合理的外部形状，在汽车行驶时能有效地引导周围的气流，以减少空气阻力和燃料消耗；此外，车身还应有助于提高汽车行驶稳定性和改善发动机的冷却条件，并保证车身内部良好的通风。

同时车身也是一件精致的艺术品，给人以美感享受，反映现代风貌、民族传统以及独特的企业形象。

1.1.2 车身类型车身壳体按照受力情况可分为非承载式、半承载式和承载式(或称全承载式)三种。

1.1.2.1 非承载式非承载式车身的特点是车身与车架通过弹簧或橡胶垫作柔性连接，如图1-1；在此种情况下，安装在车架上的车身对车架的加固作用不大，汽车车身仅承载本身的重力、它所装载的人和货物的重力及其在汽车行驶时所引起的惯性力与空气阻力；而车架则承受发动机及底盘各部件的重力；这些部件工作时，一直承受着支架传递的力以及汽车行驶时由路面通过车轮和悬架传递来的力(最后一项对车架或车身影响最大)；这种结构型式一般用在货车、专用汽车及部分高级轿车上。

图1-1 非承载式车身1.1.2.2 半承载式半承载式车身的特点是车身与车架或用用螺钉连接，或用铆接、焊接等方法刚性地连接,如图1-2。

在此种情况下，汽车车身除了承受上述各项载荷外，还在一定程度上有助于加固车架，分担车架的部分载荷。

半承载式是一种过渡型的结构，车身下部仍保留有车架，不过它的强度和刚度要低于非承载式的车架，一般将它称之为底架。

它之所以被命名为半承载式是出于以下考虑：让车身也分担部分载荷，以此来减轻车架的自重力。

这种结构型式主要体现在大客车上。

图1-2 半承载式车身1.1.2.3 承载式承载式车身的特点是没有车架，车身就作为发动机和底盘各总成的安装基础，车身的强度和刚度通常由车身下部来予以保证。

保定长安客车制造有限公司企业标准白车身设计规则发布实施前言为了使本公司白车身结构设计满足冲压、装配、焊接、涂装等工艺要求，并且车身结构要满足强度、刚度、密封……等等需要，特参考国内外各种白车身结构及各种工艺要求，结合本公司已经开发车型的经验，编制此《白车身设计规则》，使本公司设计人员在白车身结构设计过程中，尽可能避免因经验不足造成设计缺陷或错误、最大限度地提高设计成功率以减少不必要的返工、节约开发成本及制造成本、并便于技术交流、提高白车身结构设计的质量。

本标准于日起实施。

本标准由有限公司提出。

本标准主要起草人：马柏山白车身设计规则1. 范围本标准归纳了白车身结构设计的一些基本方法和注意事项。

本标准适用于本公司白车身结构设计及检查。

2. 术语结构设计工艺性贯穿于机械设计的全过程中，并与之同步地综合考虑制造、装配工艺及维修等方面的各种技术问题，称之为机械设计工艺性。

而这种工艺性体现于结构设计之中，故又称之为结构设计工艺性。

3．基本原则3.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系（即边界条件）。

3.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。

3.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。

3.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。

4．白车身钣金的材料选取原则汽车覆盖件所用材料一般是冷轧钢板。

4.1按国家标准选取钣金材料4.1.1钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II级次之，适用于内板与加强板。
