白车身BVS设计规范白车身BVS设计规范1范围本标准规定了汽车白车身BVS设计规范。
2规范性引用文件卜冽文件对于本文件的应用是必不可少的。
凡是注口期的引用文件，仅所注日期的版本合用于本文件。
凡是不注口期的引用文件，其最新版本（包括所有的修改单）合用于本文件。
GB/T 1. 1-2022标准化工作导则第1部份：标准的结构和编写3术语和定义卜列术语和定义合用于本标准。
3.1整车尺寸技术规范Vehicle dimension technicaI specifications整车尺寸技术规范简称整车DTS,是根据市场调研、市场竞争车型最优信息、用户要求以及创造过程中反馈的信息，确定市场定位、满足用户需求，对车辆外观（外部和内部）质量一一订视零部件之间的间隙、面差、平行度、对齐性、一致性以及装配关系等要求作出的规定。
整车DTS是整车技术规格（VTS）中重要的组成部份，是统-、规范新开辟车型在概念设计、工程设计、工程样车试制、供应商管理、工艺工装开辟、产品质量管理、试生产、批量穩定生产及售后服务等整个新产品车型全生命周期各阶段的技术文件。
3.2白车身BVS Body vehicle spec i f icat ions指从车身调整线卜线的白车身的尺寸技术规范。
4白车身BVS组成白车身BVS主要用于描述白车身零部件之间的间隙和面差的相互关系，通常表示的方式如下：间隙（或者面差）设计名义值+间隙（或者面差）公差要求。
按白车身部位划分，白车身BVS主要包含以下内容：a）前脸区域：翼子板与大灯开II检具间隙面差、翼子板与发动机盖间隙而差：b）侧脸区域：前门周圈区域间隙面差、后门周圏区域间隙面差：c）后脸区域：尾门与后大灯开II检具间隙面差、尾门与侧围、顶盖间隙而差；d）内间隙：前门与侧围胶条密封面间隙、后门与侧围胶条密封而间隙、尾门与侧围胶条密封面间隙。
5白车身BVS影响因素白车身BVS主要有以下影响因素：a）车门重力卜垂引起的车门旋转：b）车门密封胶条推力引起的车门的面差变化；c）其他因装配总装件所带来的尺寸变化。
白车身设计规则1．基本原则1.1 白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。
（我们参考一下侧围、车架总成）1.2 任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。
（比如侧围、前罩板总成）1.3 所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。
1.4 白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
2．白车身钣金的材料选取原则汽车覆盖件所用材料一般是冷轧钢板。
2.1按国家标准选取钣金材料2.1.1钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II级次之，适用于内板与加强板。
2.1.2钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级P：普通拉深级，适用于拉延深度浅的零件；S：深拉深级，适用于拉延深度一般的零件；Z：最深拉深级，适用于拉延深度较深的零件；F：复杂拉深级，适用于结构复杂且拉延深度较深的零件；HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件；ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件；2.1.3钣金按强度等级分有：普通强度，高强度，超高强度高强度和超高强度钢板按其强化机理分为：固溶强化、析出强化、组织强化，复合组织强化、热处理硬化型强化、相变强化、冷作强化、时效强化等。
高强度钢板的强化机理定义:固溶强化利用固溶铁中原子产生的格子变形的强化机理。
析出强化使Ti、Nb、V等的碳化物和氮化物以细小的形态析出，由于这些析出物，位错活动受到阻碍，据此形成强化的机理。
组织强化利用将钢从高温的奥氏体急冷时生成硬质的马氏体和贝氏体的强化机理。
白车身结构设计规范1、范围本标准归纳了白车身结构设计的一些基本方法和注意事项。
旨在指导汽车白车身的设计开发工作，使在新车型设计开发或改型设计过程中，避免或减少因经验不足造成的设计缺陷或错误，提高设计效率和设计质量。
2、基本原则2．1白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。
2．2任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。
2．3所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。
2.4白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
3、白车身钣金的材料选取原则：3.1汽车覆盖件所用材料一般是冷轧钢板。
3.2按国家标准选取钣金材料3.3钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II 级次之，适用于内板与加强板3.4钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级：P：普通拉深级，适用于拉延深度浅的零件；S：深拉深级，适用于拉延深度一般的零件；Z：最深拉深级，适用于拉延深度较深的零件；F：复杂拉深级，适用于结构复杂且拉延深度较深的零件；HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件；ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件；3.5钣金按强度等级分有：普通强度，高强度，超高强度；3.6按宝钢标准选取钣金材料3.6.1钢板及钢带按用途分：牌号用途DC01（St12）一般用（水箱外壳，制桶等）DC03（St13）冲压用（汽车门、窗、白车身件等）DC04（St14、St15）深冲用（汽车门、窗、白车身件等）DC05（BSC2）特深冲用（汽车门、窗、白车身件等）DC06（St16、St14-T、BSC3）超深冲用（汽车门、窗、白车身件等）3.6.2钢板及钢带按表面质量分：级别代号较高级的精整表面FB（O3）高级的精整表面FC（O4）超高级的精整表面FD（O5）3.6.3钢板及钢带按表面结构分：表面结构代号麻面D光亮表面B3.6.4使用部位及选用牌号标记使用部位牌号标记备注1外覆盖件DC04-XX-FD Q/BQB403—2003DC04-XX-FB Q/BQB403—2003 2内板大件（复杂、深）3内板大件（一般）DC03-XX-FB Q/BQB403—20034其它结构件DC03-XX-FB Q/BQB403—20033.6.5牌号标记说明Q/BQB403——2003材料厚度企业标准号此牌号为冷连轧、深冲用、高级精表面质量的低碳汽车用钢板。

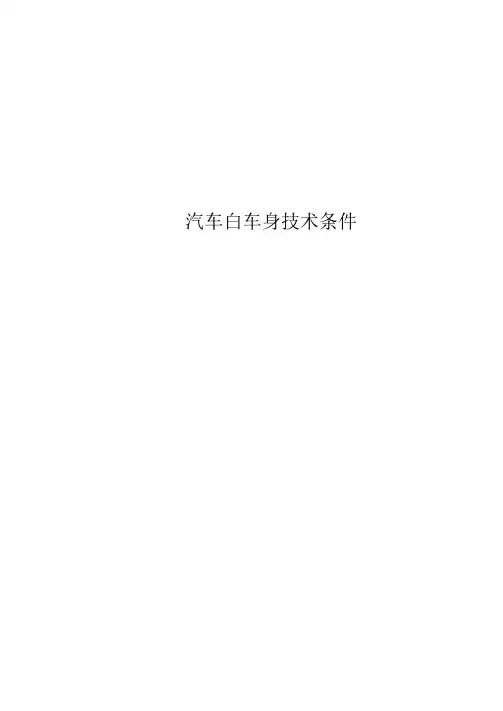

汽车白车身技术条件汽车白车身技术条件1范围本标准规泄了乘用车白车身的技术要求、试验方法、检验规则、运输及储存。
2规范性引用文件下列文件对与本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB, T 3323-2005 GB 14167-2006 GB 15086-2006QC/T 476-2007 3 技术要求 3.1基本要求 3.1.1车身本体应按照经规程序批准的图样及技术文件制造，并应符合本标准的要求，有特殊要求 时，应按技术协议等相关文件执行。
3.1.2车身本体各零部件，必须是经质量检验部门检验合格并有合格证后，才能进行总成焊接、装配。
3.1.3车身中有防腐、防尘、防水、防噪音、隔振和密封要求的搭接处，应按图纸、焊接工艺卡、涂 胶工艺卡的要求进行涂胶或采用其它措施。
（整车性能对车身的要求）3.1.4车身油漆处理按相关汕漆工艺规程操作，保证车身防腐蚀性能。
汕漆表而不得出现流挂、桔皮、 色差等外观缺陷。
3.1.5车身总成随整车进行淋雨试验，车身内部不得岀现渗漏，试验方法按QC/T476-2007 （按照目前 朗朗车型标准）执行。
3.1.6车辆识别代号（VIN ）按规左位置打印，打印淸晰町见。
一经打印不得更改、变动，不得出现重 复、错号。
车辆识别代号打印部位不得出现划伤、拉痕等缺陷。
3.2装配调整要求 3.2.1车门组焊后应保证车门内部组件相对位置的正确性，车门玻璃升降应轻松自如，不允许出现卡 滞、松旷等现象。
3.2.2车身总成应能保证所有安装在车身上的附件、内外饰件、底盘电器附件都能顺利安装，并能满 足相关技术要求，不应出现松旷、脱落、变形等现象。
3.2.3左/右侧车门总成、左/右翼子板、发动机盖总成及行李箱盖总成等螺栓连接件，安装到白车身 总成上，只需调整即可达到要求，不允许出现强制安装及修整。
《普通乘用车白车身防腐设计指导规范》编制说明（标准送审稿）a．工作简况1、任务来源本标准依据中国汽车工程学会2014年12月12日印发中汽学函[2014]73号《中国汽车工程学会技术规范起草任务书》/任务书编号2014-3制定，标准名称《普通乘用车白车身防腐设计指导规范》。
本标准主要完成单位：华晨汽车集团控股有限公司、江淮汽车集团股份有限公司、长城汽车股份有限公司、北京新能源汽车股份有限公司、奇瑞汽车股份有限公司、上海格麟倍信息科技有限公司、一汽-大众汽车有限公司、重庆长安汽车股份有限公司、上海汽车集团股份有限公司乘用车公司、中国第一汽车有限公司天津技术开发分公司、上汽通用五菱汽车股份有限公司、河北红星汽车制造有限公司。
2、主要工作过程2015年12月由华晨汽车集团控股有限公司、江淮汽车集团股份有限公司向中国汽车工程学会（以下简称中汽学会）提出制定《普通乘用车白车身防腐设计指导规范》标准的申请，2016年1月成立了标准工作组，提出撰写思路并进行分工。
标准工作组于2016年3月在上海召开了标准启动会，会议确认了标准工作计划、撰写大纲、章节目录和工作分工。
2016年5月标准稿（标准框架编制）沟通（重庆）2016年12月标准稿（第一阶段草稿）沟通（成都）2017年5月标准稿组内评审（邮件形式）2017年5月标准稿（第二阶段草稿）评审会议（柳州）2017年9月标准稿定稿评审会议（沈阳）2017年10 月向中国汽车工程学会提交标准送审稿2017年11 月单项标准终审会议（北京）2018年01月标准发布3 、主要参加单位和工作组成员及主要工作本标准负责起草单位：华晨汽车集团控股有限公司、江淮汽车集团股份有限公司。
本标准参加起草单位：长城汽车股份有限公司、北京新能源汽车股份有限公司、奇瑞汽车股份有限公司、上海格麟倍信息科技有限公司、一汽-大众汽车有限公司、重庆长安汽车股份有限公司、上海汽车集团股份有限公司乘用车公司、中国第一汽车有限公司天津技术开发分公司、上汽通用五菱汽车股份有限公司、河北红星汽车制造有限公司。
JLYY-JL -09HL-1白车身总成结构设计说明书编制：_________________校对：_________________审核：_________________审定：_________________标准化：_______________批准：_________________浙江吉利汽车研究院有限公司二oo九年八月前言 (II)1范围 (1)2要求 (1)3白车身结构设计 (1)3. 1白车身结构形式 (2)3.2白车身设计考虑的相关零部件 (2)3.3白车身总成明细 (2)3.4白车身总成结构形式 (4)3. 5 白车身与质量目标车主要差异 (5)3.5.1车身本体外形差异 (5)3.5.2前车门总成的开启 (6)3.5.3滑移门总成的开启 (6)3.5.4发动机罩总成的开启 (6)3.5.5背门总成的开启 (7)3.5.6加油口盖总成的开启 (7)3.6HL-1 的白车身用胶 (8)3.7白车身设计性能要求 (8)3.7.1HL-1 的白车身基本性能 (8)3.7.2HL-1 的白车身自身满足主要常规试验的要求项目 (8)3.7.3HL-1 白车身NVH (8)3.7.4HL-1 的白车身满足的法规及相关标准............................................. (9)3.8部件工艺性.................................................................... (9)3.9知识产权情况................................................................................. .9 4结论与建议.. (9)为了新车型的开发提供设计依据，并提出开发说明。
本说明书由浙江吉利汽车研究院有限公司提出。
本说明书由浙江吉利汽车研究院车身内外饰部车身科负责起草。
白车身结构设计规范1、范围本标准归纳了白车身结构设计的一些基本方法和注意事项。
旨在指导汽车白车身的设计开发工作，使在新车型设计开发或改型设计过程中，避免或减少因经验不足造成的设计缺陷或错误，提高设计效率和设计质量。
2、基本原则2．1白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计时均应考虑其与周边相关零部件的相互关系。
2．2任何一种车型的白车身结构均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板，在车身附件安装连接部位应考虑设计加强板。
2．3所设计的白车身结构在满足整车性能上、结构上、冲压工艺、焊接工艺、涂装工艺、总装工艺是否比参考样车或其他车型更优越，是否符合国内（尤其是客户）的实际生产状况，以便预先确定结构及工艺的改良方案。
2.4白车身在结构与性能上应提供车身所需的承载能力,即强度和刚度要求。
3、白车身钣金的材料选取原则：3.1汽车覆盖件所用材料一般是冷轧钢板。
3.2按国家标准选取钣金材料3.3钣金按表面质量分有I，II两级：I级质量最好，适用于外板；II 级次之，适用于内板与加强板3.4钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级：P：普通拉深级，适用于拉延深度浅的零件；S：深拉深级，适用于拉延深度一般的零件；Z：最深拉深级，适用于拉延深度较深的零件；F：复杂拉深级，适用于结构复杂且拉延深度较深的零件；HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件；ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件；3.5钣金按强度等级分有：普通强度，高强度，超高强度；3.6按宝钢标准选取钣金材料3.6.1钢板及钢带按用途分：牌号用途DC01（St12）一般用（水箱外壳，制桶等）DC03（St13）冲压用（汽车门、窗、白车身件等）DC04（St14、St15）深冲用（汽车门、窗、白车身件等）DC05（BSC2）特深冲用（汽车门、窗、白车身件等）DC06（St16、St14-T、BSC3）超深冲用（汽车门、窗、白车身件等）3.6.2钢板及钢带按表面质量分：级别代号较高级的精整表面FB（O3）高级的精整表面FC（O4）超高级的精整表面FD（O5）3.6.3钢板及钢带按表面结构分：表面结构代号麻面D光亮表面B3.6.4使用部位及选用牌号标记使用部位牌号标记备注1外覆盖件DC04-XX-FD Q/BQB403—2003DC04-XX-FB Q/BQB403—2003 2内板大件（复杂、深）3内板大件（一般）DC03-XX-FB Q/BQB403—20034其它结构件DC03-XX-FB Q/BQB403—20033.6.5牌号标记说明Q/BQB403——2003材料厚度企业标准号此牌号为冷连轧、深冲用、高级精表面质量的低碳汽车用钢板。
3.6.6DC04——XX——FB Q/BQB403——2003此牌号为冷连轧、深冲用、较高级精表面质量的低碳汽车用钢板。
3.6.7DC03——XX——FB Q/BQB403——2003此牌号为冷连轧、冲压用、较高级精表面质量的低碳汽车用钢板。
4．焊接工艺要求：4.1焊接搭接边重叠部分的宽度一般应大于12mm；4.2考虑焊接工艺时应考虑焊枪的接近性。
4.3对于无法焊接的内板，可以考虑开焊接工艺过孔，一般要求Φ30以上;4.4对于无法点焊的部位，可以考虑二氧化碳保护焊或塞焊;4.5考虑布置焊接工艺孔。
5.装配工艺要求：5.1考虑零部件装配时装配工具的接近性；5.2考虑零部件自身安装或拆卸的方便性；5.3对于安装工艺过孔，应考虑做成翻边孔，以增加零件本身的刚度，以及不伤手和工具。
6.涂装工艺要求；6.1考虑在侧围下部和车门最下部开漏夜孔；6.2在地板总成低洼处考虑布置漏夜孔7．轻量化设计要求；7.1选取轻量化材料：7.1.1在满足强度和刚度的前提下，选取较薄的料厚；7.1.2在满足强度和刚度的前提下，选取塑料材质；7.2采用轻量化结构；7.2.1在大于50x50mm的区域内布置加强凹坑，并挖孔；7.2.2在满足强度和刚度的前提下，考虑布置减重孔；8.结构复杂化，以求最大强度、刚度设计要求：8.1车身钣金结构尽可能复杂化，在大于50x50mm的区域内布置加强凹坑、筋等特征；8.2车身钣金结构尽可能复杂化，尽可能用自由曲面代替平面。
9.节约成本—对称性设计要求：在模具设计时，两对称件是做成一套模具的，同时对称件设计也减少设计时间，故设计时应尽量考虑左右件做成对称件，或者做成大结构对称，局部特征根据需要不对称。
10．节约成本—同一件设计要求：对于一些零部件（如一些小的加强板，比较规则的纵横梁等），可以考虑设计成自身是关于某一面对称的，这样左右件可以使用同一件。
以节约模具和零部件管理成本。
11．密封性要求：零部件设计中，要考虑车厢不应出现漏水或渗水的情况。
11.1侧车门和侧围门框之间的密封条断面设计应合理，压缩量应均匀一致，一般以1/3~1/2为宜，并绘出相应的密封条断面图；11.2行李箱盖（或后背门）和行李箱盖框（或后背门框）之间的密封条断面设计应合理，压缩量应均匀一致，一般以1/3~1/2为宜，并绘出相应的密封条断面图；11.3机舱盖和相应的发动机舱密封配合板金之间的密封条断面设计应合理，压缩量应均匀一致，一般以1/3~1/2为宜，并绘出相应的密封条断面图；11.1、11.2、11.3中的密封条应和相关的汽车密封件厂家交流沟通，根据车身结构的具体情况，请供应厂家提供合理的相应密封条断面图，最后应予以校核确认。
11.4根据涂胶图喷涂、涂刷相应的密封胶；11.5相关的密封试验方法：11.5.1按GB/T12478-1990“客车防尘密封性试验方法”，通过防尘密封性试验11.5.2按GB/T12480-1990“客车防雨密封性试验方法”，通过防雨密封性试验12．美观与缝隙均匀性要求：12.1外观件处于高可见区，应考虑分缝缝隙的均匀性；12.2处于高可见区或可见区（如车门打开后可看见的侧围区域）应考虑美观要求，面应光顺，不应出现面扭曲面的情形。
13、白车身内外板设计要求13.1外覆盖件设计13.1.1白车身外覆盖件由翼子板、侧围外板、车顶外板组成;13.1.2边界条件：前舱盖、前后车门、门框密封条、后行李盖，后行李密封条、侧围附件及总布置的硬点报告等;13.1.3设计过程：第一步：熟悉效果图，领会造型师设计意图和造型风格。
分析各部分安装结构及实现的可能性。
如结构不能实现或有疑问，则立即反馈给造型师，让造型师修改造型或作出解释。
第二步：熟悉油泥模型、熟悉参考样车零件，注意其安装形式、壁厚以及与边界搭接关系。
第三步：确定结构分块及固定方式、确定主断面、硬点。
硬点：主断面、造型面、安装点、门框密封条、后行李箱密封条、后行李盖、侧围附件等。
固定方式：翼子板安装方式主要在翼子板内板、加强板和轮罩上，螺栓安装。
侧围外板、车顶外板通过和内板焊接固定在白车身上。
第四步：确定材料、料厚、成型方式、拔模方向、安装结构。
材料一般为钢板，厚度有0.7、0.8、0.9、1.0（mm）第五步：结构设计1根据翼子板硬点设计它的固定孔；根据密封结构和断面设计侧围外板和车顶外板的焊接边。
翼子板的固定孔应合理分析在该零件的周围，不应集中在同侧，固定孔一般选择可调节的腰型孔；与分块线相关的棱角倒角R1～R5，以不加大整车的分块线宽度，和相邻分块线均匀为原则。
2充分考虑工艺性1)门框密封条（第二道密封），侧密封条（第一道密封）的安装面一般由侧围外板设计人员先确定好，门的设计人员应在此安装面基础上根据相应的密封条结构形式偏移一定的距离来设计密封配合面。
2）铰链及锁扣安装面一般应先由开闭件（门）确定，然后再设计此安装面周边的相邻结构。
3）门控开关的安装面一般应先由开闭件（门）确定，然后再设计此安装面周边的相邻结构。
4）外饰件安装配合处的结构原则上由侧围外板设计人员先确定，外饰设计人员在此基础上进行相应的结构设计，在设计过程中双方人员应沟通协调，做到最优化设计。
5）考虑四大工艺性，侧围外板多数特征（除去周边需整形，侧冲等）可先定脱模方向大致为Y向，按此方向来设计各特征的脱模方向和拔模角。
6）与分块线相关的棱角倒角R2、R3，以不加大整车的分块线宽度，和相邻分块线均匀为原则。
7）充分考虑工艺性第六步：检查断面检查、硬点检查、工艺检查，并填写数模检验单、断面检查表、硬点检查表。
检查修改完善后提交专家审查。
13.2内板件结构设计13.2.1侧围焊接总成内板件设计13.2.1.1侧围总成有：侧围外板、A柱内板、A柱加强板、B柱内板、B柱加强板、C柱内板、前、后门槛粱内板、前、后门槛粱加强板、侧围上边粱及侧围附件等大件组成。
13.2.1.2边界条件：密封结构，侧围附件安装硬点等。
13.2.1.3设计过程：第一步：熟悉效果图，领会造型师设计意图和造型风格。
分析各部分安装结构及实现的可能性。
如结构不能实现或有疑问，则立即反馈给造型师，让造型师修改造型或作出解释。
第二步：熟悉油泥模型、熟悉参考样车零件，注意其安装形式、壁厚以及与边界搭接关系。
第三步：确定结构分块及固定方式、确定主断面、硬点。
硬点：主断面、造型面、安装点、门框密封条、后行李密封条、后行李盖、侧围附件。
固定方式：焊接第四步：确定材料、料厚、成型方式、拔模方向。
材料一般为钢板，厚度有0.8、1.0、1.2、1.5、2.0（mm）第五步：结构设计：1）附件安装面原则上根据附件安装要求设计安装结构及其周边结构。
附注：对于三点式安全带的安装结构设计要求：2）内饰安装结构原则上随白车身走，设计期间应相互协调沟通，优化结构。
3）电器元件结构原则上随白车身走，设计期间应相互协调沟通，优化结构。
4）与外表面配合面不能贴合外表面，留取3～5mm间隙并开盛胶槽，由外表面offset一定距离获得。
5）内外轮罩处的结构设计6）内外板之间应形成空腔，以增大整车的结构刚度。
7）侧围加强板设计加强板处在内外板之间，对侧围总成薄弱区起到加强作用，在设计时应考虑仅在加强区域和搭接边处焊接，其它区域应留一定空挡，尽量避免面与面大面接触，一方面增大加强功能另一方减少冲压制造误差带来的焊接困难，典型结构。
第六步：检查断面检查、硬点检查、工艺检查，并填写数模检验单、断面检查表、硬点检查表。
检查修改完善后提交专家审查。
13.2.1.4结构设计参数：1．任何一种车型的车身侧围总成均可按三层板的设计思想去构思结构设计，即最外层是外板，最内层是内板，中间是加强板。
在车身附件安装处一般应考虑设计加强板。
2．由于侧围都会有大片的外覆盖面的存在，而这些地方往往都会受到一定的外界冲击，为了增强其刚性而不容易变形，减少相互振动，必须的在内板与外板之间会涂一层3~5mm左右的传力胶。
