关于防跳回路在实际应用中的分析
- 格式：doc
- 大小：24.50 KB
- 文档页数：5

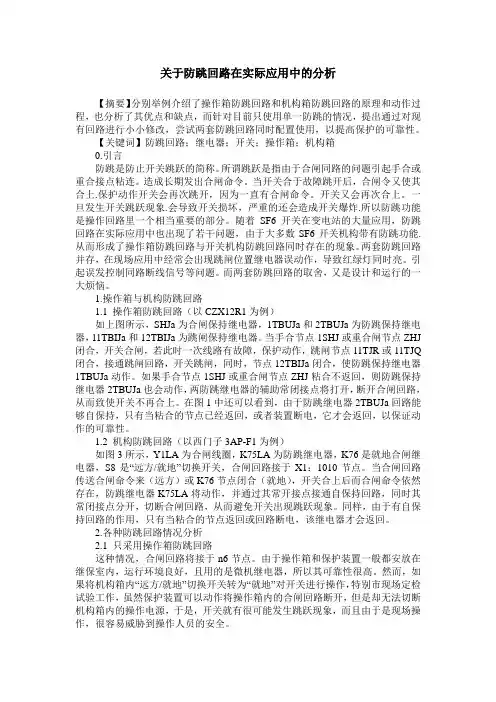

关于防跳回路在实际应用中的分析【摘要】分别举例介绍了操作箱防跳回路和机构箱防跳回路的原理和动作过程，也分析了其优点和缺点，而针对目前只使用单一防跳的情况，提出通过对现有回路进行小小修改，尝试两套防跳回路同时配置使用，以提高保护的可靠性。
【关键词】防跳回路；继电器；开关；操作箱；机构箱
0.引言
防跳是防止开关跳跃的简称。
所谓跳跃是指由于合闸同路的问题引起手合或重合接点粘连。
造成长期发出合闸命令。
当开关合于故障跳开后，合闸令又使其合上.保护动作开关会再次跳开，因为一直有合闸命令。
开关又会再次合上。
一旦发生开关跳跃现象.会导致开关损坏，严重的还会造成开关爆炸.所以防跳功能是操作回路里一个相当重要的部分。
随着sf6开关在变电站的大量应用，防跳回路在实际应用中也出现了若干问题，由于大多数sf6开关机构带有防跳功能.从而形成了操作箱防跳回路与开关机构防跳回路同时存在的现象。
两套防跳回路并存，在现场应用中经常会出现跳闸位置继电器误动作，导致红绿灯同时亮。
引起误发控制同路断线信号等问题。
而两套防跳回路的取舍，又是设计和运行的一大烦恼。
1.操作箱与机构防跳回路
1.1 操作箱防跳回路（以czx12r1为例）
如上图所示，shja为合闸保持继电器，1tbuja和2tbuja为防跳保持继电器，11tbija和12tbija为跳闸保持继电器。
当手合节
点1shj或重合闸节点zhj闭合，开关合闸，若此时一次线路有故障，保护动作，跳闸节点11tjr或11tjq闭合，接通跳闸回路，开关跳闸，同时，节点12tbija闭合，使防跳保持继电器1tbuja动作。
如果手合节点1shj或重合闸节点zhj粘合不返回，则防跳保持继电器2tbuja也会动作，两防跳继电器的辅助常闭接点将打开，断开合闸回路，从而致使开关不再合上。
在图1中还可以看到，由于防跳继电器2tbuja回路能够自保持，只有当粘合的节点已经返回，或者装置断电，它才会返回，以保证动作的可靠性。
1.2 机构防跳回路（以西门子3ap-f1为例）
如图3所示，y1la为合闸线圈，k75la为防跳继电器，k76是就地合闸继电器，s8是“远方/就地”切换开关，合闸回路接于x1：1010节点。
当合闸回路传送合闸命令来（远方）或k76节点闭合（就地），开关合上后而合闸命令依然存在，防跳继电器k75la将动作，并通过其常开接点接通自保持回路，同时其常闭接点分开，切断合闸回路，从而避免开关出现跳跃现象。
同样，由于有自保持回路的作用，只有当粘合的节点返回或回路断电，该继电器才会返回。
2.各种防跳回路情况分析
2.1 只采用操作箱防跳回路
这种情况，合闸回路将接于n6节点。
由于操作箱和保护装置一般都安放在继保室内，运行环境良好，且用的是微机继电器，所以其可靠性很高。
然而，如果将机构箱内“远方/就地”切换开关转为“就地”对开关进行操作，特别市现场定检试验工作，虽然保护
装置可以动作将操作箱内的合闸回路断开，但是却无法切断机构箱内的操作电源，于是，开关就有很可能发生跳跃现象，而且由于是现场操作，很容易威胁到操作人员的安全。
2.2 只采用机构箱防跳回路
这种情况，合闸回路出线接于n181节点，没有采用装置内的防跳回路，同时将机构箱内的x2：80和x2：81两个端子短接（如图3中蓝色方框内），这样，无论是远方还是就地合闸，机构箱内的防跳回路都将起作用。
然而实际应用中却不尽如人意。
某一500kv变电站出现两次220kv线路单相跳闸，重合后加速三跳，却发现有两相的防跳继电器动作并自保持了，而故障相的防跳继电器却没有动作。
在调查分析里发现，尽管在跳位监视回路中串入开关常闭节点，但由于非故障相防跳继电器在重合闸时就已经动作了，三相加速跳闸后，防跳继电器还没来得及返回，而跳位监视回路的接通却把防跳回路继续维持了；因此，这又涉及到相关继电器动作、返回的时间和配合的问题。
而且，机构箱内继电器的运行环境比较恶劣，很容易影响其该有的性能，甚至导致失效，不能很好的保证设备的安全运行。
2.3 两套防跳回路同时使用
在以往的分析讨论中，都提到两套防跳回路只能选择其中的一套，否则，将会出现开关合闸后，twj和hwj灯同时亮、保护装置重合闸不充电、变电站事故音响启动及开关分闸后无法再合上等问题。
但是，如果我们采用如下的方法，或许能同时使用两套防跳回
路，且不会出现以上故障情况。
如图1所示，跳位监视回路接于n5节点，经开关常闭节点，再接到合闸回路中；而合闸回路则从n6
节点引出，直接接到图3中的x1：1010节点；同时，将图3中x2：80和x2：81两个端子的短接拆除，这样，如果远方合闸或重合闸出现节点粘合，线路故障将由保护装置动作跳闸，防跳回路动作断开合闸回路，从而防止开关出现跳跃，而机构箱内的防跳继电器却不会动作；而当就地合闸操作时，如果节点的出现粘合故障，机构箱内的防跳回路将会导通，防跳继电器将动作断开合闸回路，同样避免了开关的跳跃。
3.结束语
防跳回路在断路器操作回路中有着非常重要的位置！如果防跳回路出现问题，有可能导致断路器多次跳跃甚至爆炸。
随着新站的不断建设和旧站的改造，两套防跳回路的取舍将是一个重要的问题。
开关机构的防跳，能直观地监视到防跳继电器的动作情况，一般用作现场试验合闸之用。
微机保护装置防跳回路相对开关机构的比较可靠，更利于线路故障，保护动作之用。
通过上面的分析可知，单套防跳的应用都存在一定的不足，并不能很好的满足日常的安全运行需要，因此，能把两套防跳回路都应用上就是更好的选择了，毕竟两套防跳回路并不矛盾，还可以相互弥补，各尽其能，缺一不可。
参考文献：
[1]李珉.对断路器防跳回路的探讨[j].机械制造与自动化，
2007（4）：111-114.
[2]陈永明.浅谈断路器控制回路的几种防跳方式[j].江苏电机工程，2007（12）：21-22.
[3]王铁成，刘波.断路器防跳回路的典型接线及其应用[j].电力系统自动化，2001，1.
作者简介：
赵必升，2008年毕业于华南理工大学电气工程及其自动化专业，在肇庆供电局一直从事变电运行专业的相关工作。
曾参与500kv砚都站进行#3主变及其35kv侧电容、电抗器组扩建工程，多条220kv 线路的扩建和保护光纤化改造工作。
现任500kv砚都变电站值班长，具备变电值班员高级工，电气工程助理工程师职称。
