防跳继电器

防跳继电器原理Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998楼主说的大概是指“防跳跃”，就是开关当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

断路器跳跃一般有两种情况：1、主回路没有故障，由于断路器机构辅助触点不良，继电器触点卡住等原因。

2、主回路确有故障，断路器合于故障点，继电器保护动作是断路器跳闸，而这时断路器的操作把手尚未复归或自动装置的触点卡死等，从而使断路器发生多次跳合的现象。

断路器跳跃时，对供电系统会造成严重的影响，断路器本身也容易损坏甚至爆炸。

因此，在断路器的控制回路中，应装有防止跳跃的闭锁装置。

其原理如图：当控制开关SA5-8接通使断路器合闸后，如断路器保护动作，将使断路器跳闸，KL电流线圈通电，其触点KL1闭合。

如果此时合闸操作手把未复归或自动装置的触点卡住，则KL的电压线圈通过KL1触电自保持，其触点KL2将合闸回路断开，使断路器不知多次合闸而发生跳跃。

什么是防跳继电器１，防跳继电器，就是防止跳跃的继电器，它是一个中间继电器，有两个线圈，一个是电压线圈，一个是电流线圈，这种继电器在油开关断路器控制回路中应用比较广泛；２，防跳继电器的电压线圈与控制回路中合闸接触器的线圈并联，其常闭接点串联在控制回路中的合闸回路中；３，防跳继电器的电流线圈串联在控制回路中的跳闸回路中，其常开接点与防跳继电器的电压线圈串联；４，工作原理：当油开关断路器操作时，在拧动万能转换开关至合闸位置后，油开关合闸，串联在控制回路中跳闸回路的油开关常开辅助触头闭合，经过油开关的跳闸线圈防跳继电器的电流线圈有电流流过，其串联在电压线圈回路中的常开接点闭合（此接点是断电延时断开的）；油开关在某种原因下合闸后立即自动跳闸，油开关串联在控制回路中合闸回路点的常闭辅助触头闭合，此时防跳继电器的电压线圈有电压通过，串联在合闸回路中的防跳继电器常闭接点断开，切断了合闸回路，防止油开关再次合闸，有效地保护了油开关，避免了事故的扩大。

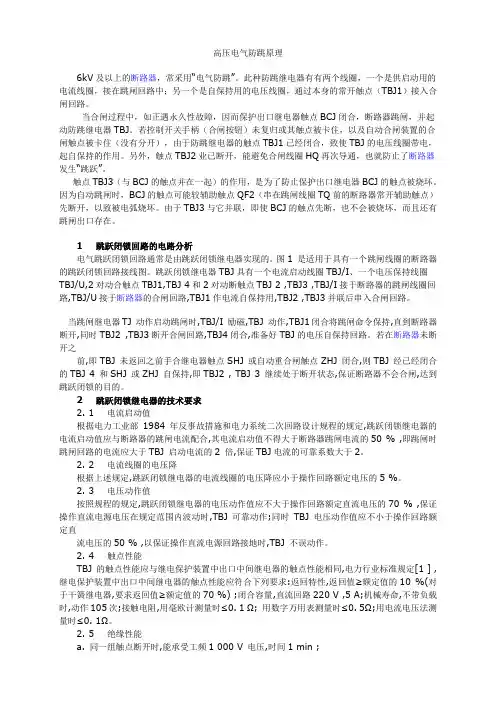

高压电气防跳原理6kV及以上的断路器，常采用“电气防跳”。

此种防跳继电器有有两个线圈，一个是供启动用的电流线圈，接在跳闸回路中；另一个是自保持用的电压线圈，通过本身的常开触点（TBJ1）接入合闸回路。

当合闸过程中，如正遇永久性故障，因而保护出口继电器触点BCJ闭合，断路器跳闸，并起动防跳继电器TBJ。

若控制开关手柄（合闸按钮）未复归或其触点被卡住，以及自动合闸装置的合闸触点被卡住（没有分开），由于防跳继电器的触点TBJ1已经闭合，致使TBJ的电压线圈带电，起自保持的作用。

另外，触点TBJ2业已断开，能避免合闸线圈HQ再次导通，也就防止了断路器发生“跳跃”。

触点TBJ3（与BCJ的触点并在一起）的作用，是为了防止保护出口继电器BCJ的触点被烧坏。

因为自动跳闸时，BCJ的触点可能较辅助触点QF2（串在跳闸线圈TQ前的断路器常开辅助触点）先断开，以致被电弧烧坏。

由于TBJ3与它并联，即使BCJ的触点先断，也不会被烧坏，而且还有跳闸出口存在。

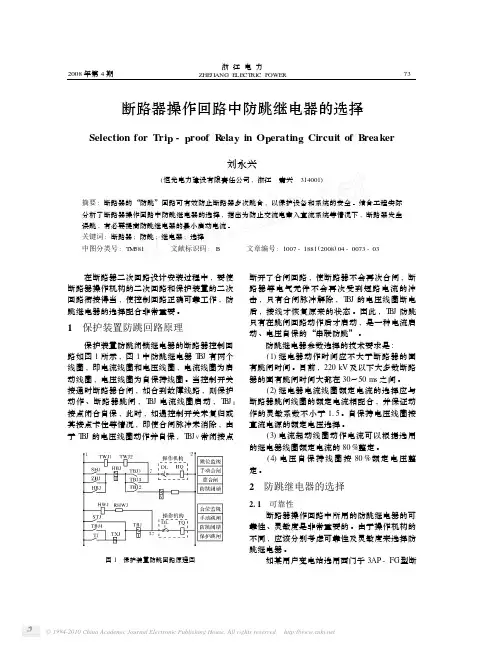

1 跳跃闭锁回路的电路分析电气跳跃闭锁回路通常是由跳跃闭锁继电器实现的。

图1 是适用于具有一个跳闸线圈的断路器的跳跃闭锁回路接线图。

跳跃闭锁继电器TBJ具有一个电流启动线圈TBJ/I、一个电压保持线圈TBJ/U,2对动合触点TBJ1,TBJ 4和2对动断触点TBJ 2 ,TBJ3 ,TBJ/I接于断路器的跳闸线圈回路,TBJ/U接于断路器的合闸回路,TBJ1作电流自保持用,TBJ2 ,TBJ3并联后串入合闸回路。

当跳闸继电器TJ 动作启动跳闸时,TBJ/I 励磁,TBJ 动作,TBJ1闭合将跳闸命令保持,直到断路器断开,同时TBJ2 ,TBJ3断开合闸回路,TBJ4闭合,准备好TBJ的电压自保持回路。

若在断路器未断开之前,即TBJ 未返回之前手合继电器触点SHJ 或自动重合闸触点ZHJ 闭合,则TBJ 经已经闭合的TBJ 4 和SHJ 或ZHJ 自保持,即TBJ2 , TBJ 3 继续处于断开状态,保证断路器不会合闸,达到跳跃闭锁的目的。

断路器防跳回路分析及规范防跳回路是断路器合闸回路中的重要部分，用于防止断路器跳跃现象。

跳跃现象指的是合闸回路出现故障或机构问题，导致断路器多次分合或反复合闸分闸。

防跳回路分为操作箱内和断路器就地操作机构内两类。

在操作箱内的防跳回路中，继电器12TBIJa动作后，防跳继电器1TBUJa启动。

若出现保护重合闸脉冲过长、开关机构辅助接点故障或操作把手接点粘连等情况，继电器2TBUJa将启动并自保持，使开关合闸回路不能导通，达到防跳的目的。

操作箱防跳回路的优点是实现简单，缺点是容易受到操作箱内部故障的影响。

断路器就地操作机构内的防跳回路则相对复杂，但不受操作箱内部故障的影响。

其实现原理类似于操作箱内的防跳回路，但需要考虑机构的特殊性质，如机构脱扣等。

总之，防跳回路对于保证断路器正常运行非常重要。

在设计和使用时，应根据实际情况选择合适的防跳回路种类，确保其可靠性和稳定性。

操作箱防跳回路的优点在于它能够保护操作箱内的回路，运行环境良好，不容易出现故障。

然而，它的缺点是保护范围受限，只能防止合闸命令接点误导通造成的断路器跳跃问题，无法避免因操作箱以外的寄生回路或二次回路接地引起的断路器跳跃。

此外，当断路器本体三相不一致继电器动作启动跳闸时，操作箱防跳回路无法启动。

还有一个问题是12TBIJa继电器需要与开关的跳闸电流箱配合。

机构防跳的原理是以___3AP/3-F1断路器A相回路为例，如图2所示：当开关合闸至合位后，S1LA开关常开辅助接点闭合。

若就地合闸接点K76粘连或保护合闸脉冲持续保持，则防跳继电器K75LA启动并自保持；合闸回路中的防跳继电器常闭接点断开，防跳功能实现。

机构防跳的优点是断路器机构防跳回路仅并联在合闸回路中，对分闸回路没有影响，回路相对比较简单，可以实现就地保护，有效地消除了从保护装置到断路器机构箱间的保护死区现象。

然而，它的缺点是机构防跳继电器安装在断路器机构箱或汇控柜中，运行环境比较恶劣，存在受断路器振动影响等隐患，随着年限增长，运行状况逐渐变坏。

断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。

断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。

1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。

如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。

2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。

KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。

断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。

断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。

1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。

如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。

2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。

KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。

.楼主说的大概是指“防跳跃”，就是开关当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

断路器跳跃一般有两种情况：1、主回路没有故障，由于断路器机构辅助触点不良，继电器触点卡住等原因。

2、主回路确有故障，断路器合于故障点，继电器保护动作是断路器跳闸，而这时断路器的操作把手尚未复归或自动装置的触点卡死等，从而使断路器发生多次跳合的现象。

断路器跳跃时，对供电系统会造成严重的影响，断路器本身也容易损坏甚至爆炸。

因此，在断路器的控制回路中，应装有防止跳跃的闭锁装置。

其原理如图：当控制开关SA5-8接通使断路器合闸后，如断路器保护动作，将使断路器跳闸，KL电流线圈通电，其触点KL1闭合。

如果此时合闸操作手把未复归或自动装置的触点卡住，则KL的电压线圈通过KL1触电自保持，其触点KL2将合闸回路断开，使断路器不知多次合闸而发生跳跃。

什么是防跳继电器１，防跳继电器，就是防止跳跃的继电器，它是一个中间继电器，有两个线圈，一个是电压线圈，一个是电流线圈，这种继电器在油开关断路器控制回路中应用比较广泛；２，防跳继电器的电压线圈与控制回路中合闸接触器的线圈并联，其常闭接点串联在控制回路中的合闸回路中；３，防跳继电器的电流线圈串联在控制回路中的跳闸回路中，其常开接点与防跳继电器的电压线圈串联；４，工作原理：当油开关断路器操作时，在拧动万能转换开关至合闸位置后，油开关合闸，串联在控制回路中跳闸回路的油开关常开辅助触头闭合，经过油开关的跳闸线圈防跳继电器的电流线圈有电流流过，其串联在电压线圈回路中的常开接点闭合（此接点是断电延时断开的）；油开关在某种原因下合闸后立即自动跳闸，油开关串联在控制回路中合闸回路点的常闭辅助触头闭合，此时防跳继电器的电压线圈有电压通过，串联在合闸回路中的防跳继电器常闭接点断开，切断了合闸回路，防止油开关再次合闸，有效地保护了油开关，避免了事故的扩大。

开关防跳和保护防跳关系分析方框内为开关本体防跳1.保护防跳工作原理如上图当有一个持续的合闸信号时，此时分断路器，TBJI电流线圈动作，TBJI-1接点闭合，启动TBJV电压线圈并靠TBJV-1接点自保持，TBJV-2打开使合闸回路保持断开状态，防止断路器的再次合闸，直到合闸信号消失，TBJV 失压恢复。

2.开关本体防跳原理断路器合闸的同时，断路器QF辅助常开触点闭合，防跳继电器KO带电工作，KO接点断开合闸回路，同时接通防跳闭锁回路，防跳继电器KO在持续合闸信号下自保持，使合闸保持断开状态，直到持续合闸信号消失，KO失压恢复。

3.两种防跳的的区别保护的防跳是通过跳闸信号跳断路器的同时，启动TBJI继电器并由持续的合闸信号使TBJV自保持来完成切断合闸回路；断路器本体防跳是通过断路器合闸的瞬间启动KO继电器，由持续的合闸信号使KO自保持来完成切断合闸回路。

4.开关防跳环节在正常分合闸时与合闸信号存在与否的关系（1）断路器正常合闸后，本体防跳必然动作，若合闸信号消失后，在正常的控制电压下，若R1和R2分压电阻设置不当：第一种情况TWJ和KO继电器可能都保持动作状况，合闸回路断开，这时可能导致合位和跳位灯都亮；第二种情况TWJ不动作，KO动作，表现为跳闸后，合位和跳位灯都不亮，发控制回路断线信号，而且断路器再次合不上闸。

（2）合闸后，本体防跳已起作用，若合闸信号继续存在时，断开了合闸回路；此时开关跳开，若不用保护防跳，TWJ两端电压相同，不动作，发控制回路断线信号，断路器不能再次合闸5.保护防跳环节正常跳合闸时与合闸信号存在与否的关系（1）正常合闸，合闸信号消失后，当本体防跳同时存在时出现的情况与4.1分析相同；（2）合闸信号存在时，在开始合闸的瞬间，本体防跳已起作用，此时情况同4.2分析，直到跳闸时，保护防跳起作用，TBJV接点断开。

在综上，在使用中，通常选用两者之一，若两者共存，应合理设置TWJ、KO 继电器及其分压电阻R1、R2。

防跳继电器工作原理
防跳继电器是一种用于控制电路中电流过大或过小时自动断开电源的装置。

其工作原理是通过感应电流的变化来控制继电器的开关状态。

当电流过大或过小时，防跳继电器中的感应器会产生一个相应的信号。

该信号会通过一个放大电路放大后，送入继电器控制回路。

继电器控制回路中包括一个电磁线圈和一对触点。

当感应信号经过放大后，将激活电磁线圈，使得线圈内产生一个磁场。

磁场的作用下，线圈两端的触点将关闭或断开。

因此，当电流过大或过小时，防跳继电器会自动触发，通过断开或关闭触点，来切断电路。

从而保护电器设备或维持电路的正常工作。

防跳继电器通常用于电器设备或电路的保护，如保护电机、灯泡、电容器等。

其工作原理简单可靠，是电路保护的重要装置之一。

浅谈对“防跳”的认识摘要：本文主要介绍了一些常用的防跳回路，分析了它的工作原理。

同时对现有的防跳试验方法提出了新的一些看法。

关键词：断路器跳跃防跳故障1 引言防跳跃回路在我国高压断路器控制回路中的应用是相当广泛的，它使断路器不会出现反复跳合现象，即当断路器合于故障时，保护装置动作跳闸以切除故障，此时由于防跳跃继电器闭锁了合闸回路，保证了即便仍有合闸信号，断路器也不会再次进行合闸，避免了断路器的反复分合，从而提高断路器的可靠性和使用寿命，保证了电网系统的安全稳定运行。

2 “跳跃”和“防跳”当断路器手动或自动合闸在有故障的线路上，继电保护装置将动作跳闸。

此时，如果控制开关合闸接点卡死，自动重合闸装置的接点未复归，或自动化的合闸脉冲时间大于保护动作时间，断路器将发生再次合闸。

因为线路上的故障并未消除，继电保护装置又会动作以跳闸，从而出现多次“跳---合”现象，这种现象称之为“跳跃”。

断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生。

发生“跳跃”对断路器是非常危险的，容易引起机构损伤，甚至引起爆炸事故。

3 防跳的种类防跳的方式主要有电气防跳和机械防跳。

机械防跳一般由四连杆构成机械上的闭锁来达到防跳得目的。

电气防跳是通过防跳继电器闭锁合闸回路来完成防跳功能。

本文主要介绍了电气防跳的种类和原理。

电气防跳的回路一般有两种，一种为操作箱防跳，另一种为机构防跳。

3.1 操作箱防跳对于开关本身没有防跳性能的操作机构，应在控制回路中增加电气“防跳”的回路，一般称之为操作箱防跳。

其主要靠回路中的防跳继电器TBJ来实现。

如图3.1所示。

3.1 操作箱防跳原理图TBJ为防跳闭锁继电气，它有两个线圈，一个是电流启动线圈TBJI，一个是电压保持线圈TBJU。

TBJI串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使防跳能够可靠启动。

TBJU的主要作用是在防跳继电器动作后能可靠地自保持，故与自身的一个常开接点TBJ1并联于合闸线圈HQ的回路中。

“防跳跃”，就是开关当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

断路器跳跃一般有两种情况：1、主回路没有故障，由于断路器机构辅助触点不良，继电器触点卡住等原因。

2、主回路确有故障，断路器合于故障点，继电器保护动作是断路器跳闸，而这时断路器的操作把手尚未复归或自动装置的触点卡死等，从而使断路器发生多次跳合的现象。

断路器跳跃时，对供电系统会造成严重的影响，断路器本身也容易损坏甚至爆炸。

因此，在断路器的控制回路中，应装有防止跳跃的闭锁装置。

其原理如图：当控制开关SA5-8接通使断路器合闸后，如断路器保护动作，将使断路器跳闸，KL电流线圈通电，其触点KL1闭合。

如果此时合闸操作手把未复归或自动装置的触点卡住，则KL的电压线圈通过KL1触电自保持，其触点KL2将合闸回路断开，使断路器不知多次合闸而发生跳跃。

防跳继电器的工作原理2007-02-26 16:5135kV及以上的断路器，常采用“电气防跳”。

此种防跳继电器有有两个线圈，一个是供启动用的电流线圈，接在跳闸回路中；另一个是自保持用的电压线圈，通过本身的常开触点（TBJ1）接入合闸回路。

当合闸过程中，如正遇永久性故障，因而保护出口继电器触点BCJ 闭合，断路器跳闸，并起动防跳继电器TBJ。

若控制开关手柄（合闸按钮）未复归或其触点被卡住，以及自动合闸装置的合闸触点被卡住（没有分开），由于防跳继电器的触点TBJ1已经闭合，致使TBJ的电压线圈带电，起自保持的作用。

楼主前段时间我们厂做了一套10kV开关柜，用的是扬州某开关厂的断路器，贴得西门子标志，它的操作机构里有一个防跳回路，到现场运行前调试时发现：断路器故障跳闸后不能自动重合闸，需要手动复位一下才能再投入，后来我们把断路器里的防跳继电器拆掉，拆掉后就正常了，请问这个继电器是起到一个什么作用？是不是每个断路器里都有？有时设计上会加防跳回路，这个防跳是起什么作用？我们用的是南京四方的综合保护装置，断路器型号是3AH2这个继电器是防跳继电器，起防跳用的。

微机保护里面也有防跳功能，不过两个不能同时用，用了就会出现类似问题。

可以在要货时说明不要加防跳，有的厂家防跳可以跳线短掉。

断路器型号是3AH2是扬州北辰的(苏源),这个继电器是防跳继电器，起防跳用的,不是断路器里都有,主要是订货时没有讲清楚不带防跳功能。

微机保护里面也有防跳功能，不过两个不能同时用，用了就会出现类似问题。

具体操作如下:控制开关合后-断路器合闸-按断路器跳闸-控制开关再合后-断路器不起作用.这是二个防跳功能串在一起的后果.......防跳是指防止断路器的跳跃现象，简称防跳比方说对断路器进行合闸，此时线路发生短路，则保护跳开断路器，此时如果控制开关的触头卡涩，始终接通合闸回路，则如果没有防跳措施的话断路器将会再次合闸，保护再跳开断路器，如此循环，对断路器造成很大损害，因此断路器必须设防跳回路，也就是要有防跳继电器。

楼主的自动重合闸没动作，原因可能是你手动合闸成功后，防跳继电器没有自动复位造成的，可以详细检查门电路和其它设备接点。

搂主所说的现象是不是与综保的防跳功能重复了！防跳就是防止合闸回路的触点卡涩或粘接，在配电回路出现故障时断路器分闸--合闸--故障分闸--合闸反复跳跃，一般是跳闸回路的防跳继电器的电流线圈起动，合闸回路的旁支回路的防跳继电器的电压线圈保持，从而切断断路器合闸线圈。

断路器与微机保护防跳只取其一，否则会造成断路器只能合一次。

有的断路器具有机械防跳功能（如EV12），加上电气防跳并不矛盾，具有双重防跳保护。

10kV线路保护防跳继电器出现抖动现象的分析作者：覃泽科来源：《科学与财富》2012年第05期摘要：城市用电需求的不断扩大使得当前各个供电系统和供电站也在不断的发生改变和变化，是当前社会发展过程中不可避免的趋势和不可更改的过程。

在当前220kv变电站的保护中，如何实现10kv线路中保护防跳继电器技术是其改造和变动的重点，更是实现其良好发展的前提基础。

通过多种试验和分析，我们发现防跳继电器的技术参数与插件上防跳回路不匹配造成这种现象。

本文就10kv线路保护防跳继电器出现抖动现象进行分析，并结合现实情况提出相应的解决方案。

关键词：断路器；跳跃闭锁参数；匹配防跳回路引言断路是当前继电器使用过程中的主要故障因素，是变电站在工作过程中最容易出现的缺陷和故障因素，更是其在工作的时候造成各种影响和不利因素的前提。

断路器的防跳回路可有效防止断路器多次跳合，其主要的目的是保护设备和系统的安全运行，然而在当前社会发展过程中，由于断路造成的经济损失和社会效益的损失也是不可忽视的。

防跳继电器是防跳网路中的核心，是在当前社会发展过程中的主要保护措施和保护手段，更是实现社会发展过程中其良好有效发展的前提基础。

因此针对防跳继电器异常抖动现象进行详细分析并提出相应的处理措施是十分必要的，是保证社会供电安全良好有序的前提基础。

城市电网10kV配电系统是供电系统的系统化控制模式，更是一个完整的控制手段和控制措施，其中包括了电力系统发电、变电、输电、配电和用电等五个环节的一个重要组成部分。

其在工作的过程中是否良好有序的进行是保证当前城市发展和建设正常进行的前提关键。

不但直接关系到党政机关、工矿、居民生活用电的畅通，而且涉及到电力系统能否正常的运行。

一、城市电网10kV配电系统在电力系统中的重要位置城市电网10kV配电系统由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，电气故障的发生是不能完全避免的。

在电力系统中的任何一处发生事故，都有可能对电力系统的运行产生重大影响。

防跳继电器
防跳继电器（这里暂且称之为TBJ）的工作原理：35KV及以上的断路器，常采用“电气防跳”。

此种防跳继电器有有两个线圈，一个是供启动用的电流线圈，接在跳闸回路中；另一个是自保持用的电压线圈，通过本身的常开触点（TBJ1）接入合闸回路。

当合闸过程中，如正遇永久性故障，因而保护出口继电器触点BCJ闭合，断路器跳闸，并起动防跳继电器TBJ。

若控制开关手柄（合闸按钮）未复归或其触点被卡住，以及自动合闸装置的合闸触点被卡住（没有分开），由于防跳继电器的触点TBJ1已经闭合，致使TBJ 的电压线圈带电，起自保持的作用。

另外，触点TBJ2业已断开，能避免合闸线圈HQ再次导通，也就防止了断路器发生“跳跃”。

触点TBJ3（与BCJ的触点并在一起）的作用，是为了防止保护出口继电器BCJ的触点被烧坏。

因为自动跳闸时，BCJ的触点可能较辅助触点QF2（串在跳闸线圈TQ前的断路器常开辅助触点）先断开，以致被电弧烧坏。

由于TBJ3与它并联，即使BCJ的触点先断，也不会被烧坏，而且还有跳闸出口存在。

跳合闸保持电流整定的讲解在前一阵ST站220kV保护改造做开关传动试验时，出现了这样一个现象：保护装置正确动作，开关跳闸，但操作箱跳闸信号灯不亮。

这是为什么？//跳闸保持继电器TBJ今天的主角是跳闸保持继电器TBJ，它也叫防跳继电器，通过这两个名字就能看出来TBJ的两个功能了：一是跳闸自保持，跳闸回路中需要串接一个TBJ的电流启动线圈，当跳闸回路启动时，其接点对跳闸接点自保持，保证断路器完成跳闸；二是防止断路器跳跃，当断路器跳闸未完成前，接入合闸回路的TBJ常闭接点断开，此时合闸回路不可能启动，从而达到断路器跳跃闭锁的作用。

跳闸回路与跳闸信号回路n14到操作机构的跳闸线圈。

图中的11YJJ为压力降低禁止跳闸的常开接点，11YJJ继电器按正常励磁方式接线，而当断路器压力降低需禁止跳闸时，机构的对应接点闭合，使得11YJJ被短接返回，断开跳合闸回路正电源。

图中的TJQ、TJR、TJF分别用于三跳起动重合闸、三跳不启动重合闸、非电量保护三跳，总之都是跳闸接点，用于起动分相跳闸回路。

断路器处于合闸位置时，断路器常开辅助接点闭合，一旦保护分相跳闸接点动作，跳闸回路接通，跳闸保持继电器TBIJ动作并由TBIJ 的接点实现自保持（电流启动，电压保持），直到断路器跳开，辅助接点断开。

当保护跳闸时，串入跳闸回路中的TBIJ动作，其接点去起动保护跳闸信号继电器TXJ（电流启动，电压复归）的动作线圈。

该继电器动作且自保持，它一方面去起动信号灯回路，另一方面送出跳闸信号，当按下复归按钮FA时，TXJ的复归线圈励磁，跳闸信号返回。

当手动跳闸时，串入继电器TXJ回路的STJ常闭接点断开，因此手跳时不给出跳闸信号。

继电保护反措相关规定断路器跳合闸线圈的出口接点控制回路，必须设有串联自保持的继电器回路，保证跳合闸出口继电器的接点不断弧、断路器可靠分合。

只有单出口继电器的，可以在出口继电器跳合闸接点回路中串入电流自保持线圈，并满足：自保持电流不大于额定跳闸电流的50%左右，线圈压降小于额定值的5%等条件；有多个出口继电器能同时跳闸时，宜采用防跳继电器TBJ，应为快速动作的继电器，其动作电流小于跳闸电流的50%，线圈压降小于额定值的10%。
