断路器防跳回路常见问题分析及对策一、防跳定义什么是断路器防跳。
当断路器合闸于永久性故障时，断路器保护动作迅速跳开开关，此时若合闸指令持续存在（合闸接点黏粘），开关又会再次合闸于故障，保护动作再次跳开开关，即开关储能满足要求后会出现连续“合-分-合-分…”的跳跃现象，为避免此类现象发生，在开关机构或保护装置内加装防跳继电器，经过控制回路断开或短接合闸回路，实现开关防跳功能。
二、防跳功能的实现方式1 防跳回路原理1）保护装置防跳回路原理图1保护装置防跳回路原理保护装置防跳闭锁继电器的断路器控制回路如图1所示，图1中防跃继电器TBJ有两个线圈，即电流线圈和电压线圈，电流线圈为启动线圈，电压线圈为自保持线圈。
SHJ为手合节点，ZHJ为重合闸节点，HBJ为合闸保持继电器，HQ为合闸线圈，DL为断路器辅助节点，STJ为手跳节点，TJ为保护动作跳闸节点，TQ为跳闸线圈。
当手动合闸或保护装置重合闸动作时，SHJ或ZHJ动作，其常开节点闭合，若此时一次系统有故障，保护动作，TJ闭合，启动TBJ 的电流线圈，TBJ1、TBJ3常闭节点打开，切断合闸回路，防止操作人员在手动合闸后未放开合闸把手，导致SHJ不能返回，或重合闸继电器节点粘住。
如果没有防跳跃闭锁回路，上述情况将导致断路器再次合闸。
另一方面常开节点TBJ2闭合，启动TBJ的电压线圈自保持。
直到SHJ与STJ返回，TBJ的电压线圈失电为止，TBJ继电器复归。
使用TBJ1与TBJ3这两个常闭节点是为了增加合闸回路的可靠性，防止其中一个节点损坏而导致断路器不能合闸；使用TBJ4是为了防止故障切除后，TJ比断路器辅助节点DL 先返回，跳闸回路由TJ直接断弧而损坏。
2）操作机构防跳回路原理图2 操作机构防跳回路原理以110kV弹簧操作机构断路器为例，操作机构防跳跃闭锁继电器的控制回路如图2所示。
图2中DL* 为提前接通常开节点，即在开关断路器合闸过程中，且未合上之前DL* 接通；TBJ2 为延时打开的常闭节点；当储能回路故障时DG 常闭节点打开，闭锁合闸回路；S1 为弹簧储能限位节点，当弹簧未储能时S1 节点打开，闭锁合闸回路；当SF6 气体低于规定值时，SF6 节点打开，闭锁跳合闸回路。
断路器防跳回路分析及规范防跳回路是断路器合闸回路中的重要部分，用于防止断路器跳跃现象。
跳跃现象指的是合闸回路出现故障或机构问题，导致断路器多次分合或反复合闸分闸。
防跳回路分为操作箱内和断路器就地操作机构内两类。
在操作箱内的防跳回路中，继电器12TBIJa动作后，防跳继电器1TBUJa启动。
若出现保护重合闸脉冲过长、开关机构辅助接点故障或操作把手接点粘连等情况，继电器2TBUJa将启动并自保持，使开关合闸回路不能导通，达到防跳的目的。
操作箱防跳回路的优点是实现简单，缺点是容易受到操作箱内部故障的影响。
断路器就地操作机构内的防跳回路则相对复杂，但不受操作箱内部故障的影响。
其实现原理类似于操作箱内的防跳回路，但需要考虑机构的特殊性质，如机构脱扣等。
总之，防跳回路对于保证断路器正常运行非常重要。
在设计和使用时，应根据实际情况选择合适的防跳回路种类，确保其可靠性和稳定性。
操作箱防跳回路的优点在于它能够保护操作箱内的回路，运行环境良好，不容易出现故障。
然而，它的缺点是保护范围受限，只能防止合闸命令接点误导通造成的断路器跳跃问题，无法避免因操作箱以外的寄生回路或二次回路接地引起的断路器跳跃。
此外，当断路器本体三相不一致继电器动作启动跳闸时，操作箱防跳回路无法启动。
还有一个问题是12TBIJa继电器需要与开关的跳闸电流箱配合。
机构防跳的原理是以___3AP/3-F1断路器A相回路为例，如图2所示：当开关合闸至合位后，S1LA开关常开辅助接点闭合。
若就地合闸接点K76粘连或保护合闸脉冲持续保持，则防跳继电器K75LA启动并自保持；合闸回路中的防跳继电器常闭接点断开，防跳功能实现。
机构防跳的优点是断路器机构防跳回路仅并联在合闸回路中，对分闸回路没有影响，回路相对比较简单，可以实现就地保护，有效地消除了从保护装置到断路器机构箱间的保护死区现象。
然而，它的缺点是机构防跳继电器安装在断路器机构箱或汇控柜中，运行环境比较恶劣，存在受断路器振动影响等隐患，随着年限增长，运行状况逐渐变坏。
断路器防跳回路的动作原理及故障处理发表时间：2019-01-18T10:23:40.063Z 来源：《河南电力》2018年15期作者：山江涛陈刚[导读] 断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路山江涛陈刚（国网安康供电公司陕西安康 725000）摘要：断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路，但其实现方式却不尽相同。
根据多年的二次回路检修经验，对目前广泛采用的防跳回路接线和原理给予介绍，并就实际应用中的故障排查进行探讨。
关键词：防跳；故障处理一、断路器防跳的概念及作用所谓的防跳，是指“防止跳跃”。
跳跃是指断路器在合闸于故障线路时，如果操作控制开关未复归或控制开关触点、自动装置触点粘连，此时继电保护动作使断路器跳闸，发生的多次“跳-合”现象。
断路器防跳，就是利用操动机构本身的机械闭锁或另在操作接线上采取措施，以防止这种跳跃现象的发生。
二、防跳回路的典型接线及防跳的动作原理常用的防跳回路有两种：串联式防跳回路和并联式防跳回路，比较少见还有弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。
以下仅就常用的两种防跳回路进行分析。
1.串联式防跳回路串联式防跳，其防跳功能的起动由串接在跳闸回路中的防跳继电器TBJ电流起动线圈实现。
TBJ是一个双线圈继电器，由串接与跳闸回路的电流启动线圈TBJ，和接于防跳回路的电压自保持线圈TBJV组成。
在跳闸过程中，当TJ闭合接通TBJ回路时，防跳回路中的TBJ2闭合，电压自保持线圈启动，TBJV2闭合，TBJV1断开。
如果在保护跳闸期间，HJ发生粘连，HJ->LP2->TBJV2->TBJV这条回路接通，TBJV电压自保持，使得TBJV1始终断开，合闸回路始终处于断开状态。
这也就达到了防跳的目的：将断路器闭锁在跳闸状态。
如果跳闸完成后没有跳令存在，则在断路器完成分闸后，跳闸回路被DL常开接点断开，TBJ电流线圈失电，此时由于HJ是断开的，不能形成TBJV电压自保持，复归。
操作机构常用的防跳回路原理、试验方法和故障处理一、防跳回路的作用防跳回路是指防止跳跃的电气回路。
开关装置配有电气的分闸和合闸按钮，当分闸按钮一直按下时，开关分闸，如果此时合闸回路出现问题一处于接通状态(例如操作人员未松开手柄, 自动装置的合闸接点粘连)，开关就会出现合闸后立即分闸，分闸后又合闸的跳跃动作，最终导致开关损坏事故扩大。
因此需要防跳回路，以防止开关发生这种跳跃现象。
本文对目前比较流行的防跳回路接线和原理给予介绍, 并就应用中出现的问题进行探讨。
二、常见的两种防跳回路1、第一种常见的防跳回路原理图图一操作机构防跳原理图一YT——分闸线圈 HR——红色信号灯 HG——绿色信号灯 KCF——防跳继电器Y1——位置继电器 YC——合闸线圈 SST——合闸按钮 SSTP——跳闸按钮S8----试验位置行程开关 S9----工作位置行程开关分闸状态即开关处于试验状态时，试验位置行程开关S8闭合，合闸闭锁电磁铁Y1动作，逻辑传动如下：正电源——断路器QF辅助常闭触点1-2——绿色信号灯HG——防跳继电器KCF辅助常闭触点1-2——Y1辅助常开触点——合闸线圈YC——负电源。
此时HG 亮。
当手车离开试验位置时，Y1失电，常开触点打开，合闸回路断开，HG灯不亮。
当手车处于工作位置时，工作位置行程开关S9闭合，Y1得电吸合，其常开触点接通合闸回路，做好合闸准备。
正电源——QF1-2——HG——KCF1-2——Y1——YC——负电源，此时，合闸线圈YC虽然得电，但因HG的电阻大，回路电流小，达不到合闸线圈YC的动作电流，所以QF不会合闸。
当合闸按钮SST接通后，由于绿色信号灯HG电阻被短接，通过合闸线圈YC电流增大，合闸线圈得电动作。
防跳继电器KCF的工作原理：当断路器合闸后，如果合到故障点上，继电保护动作使QF又跳闸，而此时如果合闸信号又没有解除，则防跳继电器动作，防止断路器反复分合闸。
动作过程如下：当按下SST按钮后，正电源——按钮SST——QF常开触点3-4——电阻R0——KCF线圈——负电源，使KCF动作，KCF常闭接点1-2打开，切断合闸线圈YC回路；KCF常开触点3-4闭合，如果按钮的合闸信号仍存在，则回路正电源——SST——KCF常开触点3-4——电阻R0——KCF线圈——负电源接通，KCF动作。

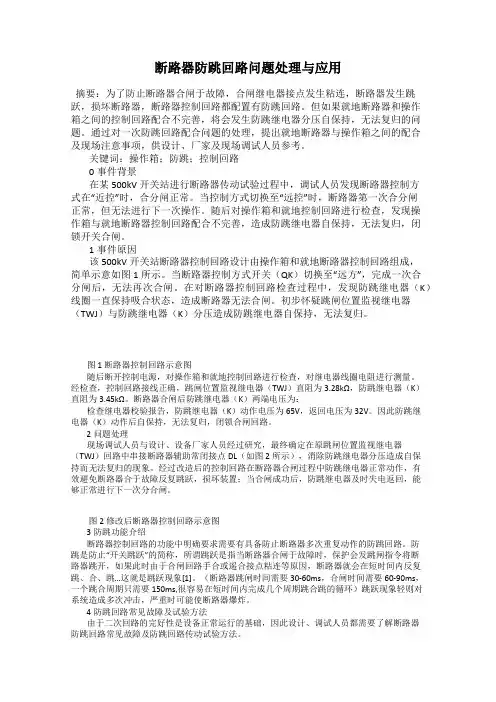

断路器防跳回路问题处理与应用摘要：为了防止断路器合闸于故障，合闸继电器接点发生粘连，断路器发生跳跃，损坏断路器，断路器控制回路都配置有防跳回路。
但如果就地断路器和操作箱之间的控制回路配合不完善，将会发生防跳继电器分压自保持，无法复归的问题。
通过对一次防跳回路配合问题的处理，提出就地断路器与操作箱之间的配合及现场注意事项，供设计、厂家及现场调试人员参考。
关键词：操作箱；防跳；控制回路0事件背景在某500kV开关站进行断路器传动试验过程中，调试人员发现断路器控制方式在“近控”时，合分闸正常。
当控制方式切换至“远控”时，断路器第一次合分闸正常，但无法进行下一次操作。
随后对操作箱和就地控制回路进行检查，发现操作箱与就地断路器控制回路配合不完善，造成防跳继电器自保持，无法复归，闭锁开关合闸。
1事件原因该500kV开关站断路器控制回路设计由操作箱和就地断路器控制回路组成，简单示意如图1所示。
当断路器控制方式开关（QK）切换至“远方”，完成一次合分闸后，无法再次合闸。
在对断路器控制回路检查过程中，发现防跳继电器（K）线圈一直保持吸合状态，造成断路器无法合闸。
初步怀疑跳闸位置监视继电器（TWJ）与防跳继电器（K）分压造成防跳继电器自保持，无法复归。
图1 断路器控制回路示意图随后断开控制电源，对操作箱和就地控制回路进行检查，对继电器线圈电阻进行测量。
经检查，控制回路接线正确，跳闸位置监视继电器（TWJ）直阻为3.28kΩ，防跳继电器（K）直阻为3.45kΩ。
断路器合闸后防跳继电器（K）两端电压为：检查继电器校验报告，防跳继电器（K）动作电压为65V，返回电压为32V。
因此防跳继电器（K）动作后自保持，无法复归，闭锁合闸回路。
2问题处理现场调试人员与设计、设备厂家人员经过研究，最终确定在原跳闸位置监视继电器（TWJ）回路中串接断路器辅助常闭接点DL（如图2所示），消除防跳继电器分压造成自保持而无法复归的现象。
经过改造后的控制回路在断路器合闸过程中防跳继电器正常动作，有效避免断路器合于故障反复跳跃，损坏装置；当合闸成功后，防跳继电器及时失电返回，能够正常进行下一次分合闸。

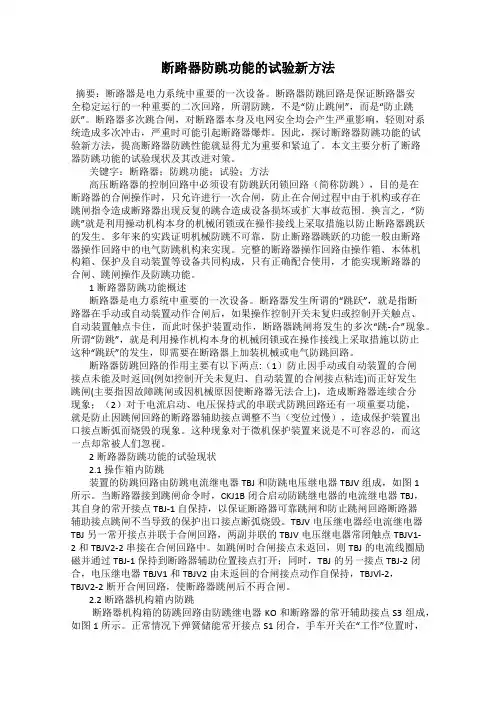

断路器防跳功能的试验新方法摘要：断路器是电力系统中重要的一次设备。
断路器防跳回路是保证断路器安全稳定运行的一种重要的二次回路，所谓防跳，不是“防止跳闸”，而是“防止跳跃”。
断路器多次跳合闸，对断路器本身及电网安全均会产生严重影响，轻则对系统造成多次冲击，严重时可能引起断路器爆炸。
因此，探讨断路器防跳功能的试验新方法，提高断路器防跳性能就显得尤为重要和紧迫了。
本文主要分析了断路器防跳功能的试验现状及其改进对策。
关键字：断路器；防跳功能；试验；方法高压断路器的控制回路中必须设有防跳跃闭锁回路（简称防跳），目的是在断路器的合闸操作时，只允许进行一次合闸，防止在合闸过程中由于机构或存在跳闸指令造成断路器出现反复的跳合造成设备损坏或扩大事故范围。
换言之，“防跳”就是利用操动机构本身的机械闭锁或在操作接线上采取措施以防止断路器跳跃的发生。
多年来的实践证明机械防跳不可靠，防止断路器跳跃的功能一般由断路器操作回路中的电气防跳机构来实现。
完整的断路器操作回路由操作箱、本体机构箱、保护及自动装置等设备共同构成，只有正确配合使用，才能实现断路器的合闸、跳闸操作及防跳功能。
1断路器防跳功能概述断路器是电力系统中重要的一次设备。
断路器发生所谓的“跳跃”，就是指断路器在手动或自动装置动作合闸后，如果操作控制开关未复归或控制开关触点、自动装置触点卡住，而此时保护装置动作，断路器跳闸将发生的多次“跳-合”现象。
所谓“防跳”，就是利用操作机构本身的机械闭锁或在操作接线上采取措施以防止这种“跳跃”的发生，即需要在断路器上加装机械或电气防跳回路。
断路器防跳回路的作用主要有以下两点:（1）防止因手动或自动装置的合闸接点未能及时返回(例如控制开关未复归、自动装置的合闸接点粘连)而正好发生跳闸(主要指因故障跳闸或因机械原因使断路器无法合上)，造成断路器连续合分现象；（2）对于电流启动、电压保持式的串联式防跳回路还有一项重要功能，就是防止因跳闸回路的断路器辅助接点调整不当（变位过慢），造成保护装置出口接点断弧而烧毁的现象。
由于跳合闸回路中的跳合闸线圈为感性负载，回路断开时，将承受线圈产生的反向浪涌电压，往往会出现接点拉弧，因此，切断跳合闸线圈回路应由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成；同时，由于保护接点应瞬时返回，为避免保护接点返回时断开跳合闸回路，保护出口接点导通跳合闸回路的同时应启动保持回路，由保持回路来保证即使保护接点断开后跳合闸回路仍旧导通。
在断路器合闸后，断路器位置常闭接点（S1LA）断开合闸回路，位置常开接点闭合。
正电源经合闸保持接点、合闸保持继电器（SHJa）、机构防跳继电器自保持接点、机构箱防跳继电器（K75LA）到负电源形成通路。
正常情况下，需要该回路电流小于合闸保持继电器的自保持电流，通过合闸保持继电器的复归，断开该回路。
如果操作箱合闸保持回路与机构箱防跳回路的参数配合不当，可能导致在开关合闸后，操作箱合闸保持继电器无法返回，造成机构箱防跳回路始终处于励磁状态，合闸回路一直被断开。
这种情况下，断路器只能被合、分一次。
3.两个防跳功能同时使用可能存在的问题通过以上的分析可知，操作箱防跳和断路器机构防跳都能独立实现断路器的防跳功能。
如果两种防跳回路同时使用会出现以下三种情况：1）当操作箱防跳继电器（1TBUJ）先动作，切断断路器的合闸回路，合闸正电不会导至机构防跳继电器K15LA出，则断路器机构防跳不会动作。
由操作箱防跳继电器（1TBUJa）实现防跳功能，防跳功能正常。
2）当机构防跳继电器（K75LA）先动作，切断断路器的合闸回路，但合闸正电会导至操作箱防跳继电器（1TBUJa）处；当跳闸保持继电器（12TBIJa）动作，操作箱防跳继电器（1TBUJa）仍然会动作，切断合闸回路，合闸正电不会导至断路器机构防跳继电器（K75LA）处，则K75LA返回；由操作箱防跳继电器TBJV实现防跳功能，防跳功能正常。
3）极端情况下，操作箱防跳继电器（1TBUJa）和机构防跳继电器（K75LA）同时动作。
对断路器防跳回路的要求

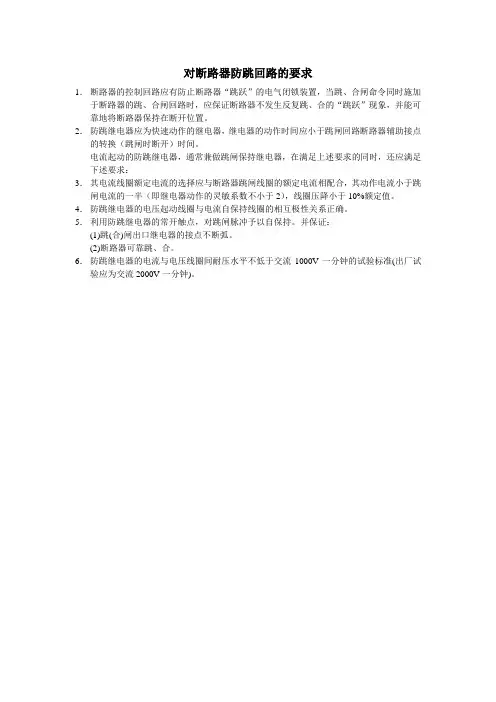

1．断路器的控制回路应有防止断路器“跳跃”的电气闭锁装置，当跳、合闸命令同时施加于断路器的跳、合闸回路时，应保证断路器不发生反复跳、合的“跳跃”现象，并能可靠地将断路器保持在断开位置。
2．防跳继电器应为快速动作的继电器，继电器的动作时间应小于跳闸回路断路器辅助接点的转换（跳闸时断开）时间。
电流起动的防跳继电器，通常兼做跳闸保持继电器，在满足上述要求的同时，还应满足下述要求：
3．其电流线圈额定电流的选择应与断路器跳闸线圈的额定电流相配合，其动作电流小于跳闸电流的一半（即继电器动作的灵敏系数不小于2），线圈压降小于10%额定值。
4．防跳继电器的电压起动线圈与电流自保持线圈的相互极性关系正确。
5．利用防跳继电器的常开触点，对跳闸脉冲予以自保持。
并保证：
(1)跳(合)闸出口继电器的接点不断弧。
(2)断路器可靠跳、合。
6．防跳继电器的电流与电压线圈间耐压水平不低于交流1000V一分钟的试验标准(出厂试验应为交流2000V一分钟)。
浅析断路器防跳保护原理及试验方法断路器是电力系统中的重要保护设备，用于断开电路并保护电气设备免受过电流或短路故障的损害。
在实际使用中，断路器会出现跳闸的情况，这可能是由于故障引起的，也可能是由于过载引起的。
为了提高断路器的可靠性和稳定性，需要进行断路器的防跳保护试验。
断路器的防跳保护原理主要包括以下几个方面：1.过电流保护：当电路中出现过电流故障时，断路器会迅速动作，切断电源，以防止故障进一步发展。
过电流保护可分为瞬时过电流保护和定时过电流保护两种，瞬时过电流保护适用于短路故障，定时过电流保护适用于过载故障。
2.热继电器保护：断路器内部设有热继电器，当电路中出现过载故障时，通过测量电路的电流，判断电路是否超过了预设的额定电流，当电流超过额定值时，热继电器会自动动作，切断电源。
3.短路保护：当电路中出现短路故障时，电流会迅速增大，超过断路器的额定电流容量，断路器会立即动作，切断电源。
断路器防跳保护试验的目的是验证断路器的保护功能是否正常、可靠。
试验方法主要包括以下几个方面：1.定值试验：通过改变电流大小和接入方式，验证断路器在不同工况下的动作性能是否符合设计要求，如过载试验、短路试验、振动试验等。
2.时间特性试验：通过测量断路器的动作时间，验证断路器的瞬时过电流保护和定时过电流保护的性能是否符合要求。
3.环境试验：在不同环境条件下，如高温、低温、潮湿等，验证断路器的可靠性和适应性，以及其对环境条件的影响。
以上试验方法都需要使用专业的试验设备和仪器，进行精确的测试和测量。
试验时需要注意安全，防止电路中的高压危险和其他意外事故的发生。
总之，断路器的防跳保护原理是通过瞬时过电流保护、定时过电流保护和热继电器保护等手段，对电路中的过电流、过载和短路等故障进行监测和保护。
断路器的防跳保护试验旨在验证其保护功能是否符合设计要求，通过定值试验、时间特性试验和环境试验等方法，对断路器进行全面的测试和评估。
这些试验对于保证断路器的可靠性和安全性具有重要意义。
大唐观音岩水电开发有限公司四川攀枝花617000摘要：断路器的防跳回路是保证整个电网及设备安全运行的重要回路，每个断路器都必须有防跳回路，防跳回路分为操作箱中防跳回路和断路器本体防跳回路，操作箱中的防跳回路和本体的防跳回路一般不能同时使用，如果同时使用，断路器中的防跳继电器可能会造成“寄生”回路而自保持，无法返回。
本文对观音岩电厂目前使用的防跳回路的接线和原理给与介绍，浅谈取消断路器操作箱防跳回路，使用断路器机构防跳的措施和调试方法。
500kV变压器采用强迫导向油循环水冷方式，变压器运行时，冷却器投入运行。
冷却器全停是电力系统比较严重的电力事故，如果处理不及时或是处理不当，将造成变压器停运导致系统停电的严重后果。
针对一起冷却器全停事件，通过监控系统的信号数据、非电量保护装置的动作情况、冷却器电压监视原理等手段分析全停信号产生的过程和原因，提出解决方案，提高变压器冷却器运行的可靠性。
关键词：强迫油循环断路器；冷却器防跳回路；全停试验方法；检查处理0引言防跳，就是防止断路器跳跃，即防止断路器不停地分合，断路器的防跳回路通常由操作箱防跳和本体机构防跳两种。
操作箱防跳是防止断路器合闸于故障且触点粘连，保护动作断路器分闸，合闸脉冲又较长时，断路器反复分合闸，避免电气元件多次受短路电流冲击而扩大故障的措施；本体机构防跳是保证断路器本体机构发生故障（偷跳）时，合闸脉冲又较长，断路器只能合闸一次，避免断路器主触头承受连续的多次合闸冲击，它是保护断路器本体机构安全运行的一种有效措施。
南方电网《220kV及以上系统并网电厂继电保护涉网安全精益化检查作业表单（2019版）》升压站“二次回路及其它”中第22条和《南方电网继电保护通用技术规范》（Q/CSG 110010-2011）7.9条要求“保护装置和断路器上的防跳回路应且只应使用其中一套，优先使用断路器机构防跳”。
而观音岩500kV 5021、5022断路器采用的是南瑞CZX-22GN断路器操作箱内的防跳回路，断路器本体的防跳回路处于拆除状态，现就浅谈结合4号机组检修完成的500kV 5021、5022断路器防跳回路改接至本体的措施和试验方法。
68〈电气开奚>(2019.N o.6)文章编号：1〇〇4 -289X(2019)06 -0068 -03断路器防跳回路与跳位监视回路现场应用问题分析及改进邱舒峰(广东电网有限责任公司梅州供电局，广东梅州514000)摘要：为防止断路器“跳跃”，必须配置断路器防跳回路。
实际应用中，断路器防跳回路与跳位监视回路需进行 合理设计，否则两者容易出现配合问题。
本文以现行反措和技术规范为依据，对断路器防跳回路和跳位监视回路 现场应用典型问题进行分析，并提出改进技术方案。
关键词：断路器；防跳回路;跳位监视回路；配合问题；分析与改进中图分类号:TM56 文献标识码：BAnalysis and Improvement of Field Application of Circuit Breaker Anti-pumpingCircuit and Open-position Monitoring CircuitQIU Shu-feng(Meizhou Power Supply Bureau,Guangdong Power Grid Corporation,Meizhou 514000, China)Abstract ： In order to prevent the circuit breaker from ujumpingM ,it is necessary to configure circuit breaker anti-pumping circuit. Circuit breaker anti-pumping circuit and open-position m onitoring circuit need to be designed reasonably in practical application. Otherwise, the combining problem in b o th of them appears easicy. Based on the current countermeasures and technical specifications, this paper analyzes the typical problems of the circuit breaker anti-pumping circuit and open-position m onitoring circuit on-site application and proposes an im proved technical solution.Key words :circuit breaker; anti-pumping circuit;open-position m onitoring circuit; coordination proldem; analysis and improvementi引言南方电网反事故措施汇编（2014)中规定，每个断 路器应且只应使用一套防跳回路，宜采用开关本体防 跳[1]。
断路器防跳回路的应用分析及改进设计摘要：断路器防跳回路可以防止断路器因某些原因导致的反复分合闸，即断路器跳跃。
如果防跳回路不完善，就可能使断路器的遮断能力下降、机构损坏，若合于故障点时，甚至可能引起开关爆炸，并对系统造成冲击，威胁人身及设备安全。
断路器发生跳跃有两种情况。
(1)当断路器合于故障点时，保护动作使断路器跳开，若此时合闸脉冲仍未解除，断路器将再次合闸，如此反复导致断路器跳跃。
(2)当断路器机构有问题时，无法使断路器正常合闸，若此时断路器合闸脉冲仍未解除，将导致断路器反复合分闸，导致断路器跳跃。
关键词：断路器防跳回路；应用；改进设计引言目前，保护操作箱与断路器机构本身均有防跳回路设计，保护操作箱防跳回路使用时间更长，回路设计更为成熟。
对于部分投运时间较早的变电站，断路器本体机构中防跳回路会存在缺失或设计不完善的现象，一般采用保护操作箱防跳回路。
当断路器发生偷跳时，保护操作箱回路无法启动，当下为可靠避免断路器跳跃现象的发生，国家电网公司要求新投运变电站及老站改造时均采用断路器机构防跳。
因此，防跳回路的改造与验证常见于技改与新站验收工作中。
从工程实际角度出发，探讨了断路器机构防跳回路的改造与验证方法，最后就当前断路器机构防跳回路存在的不足进行了分析，并提出了具体的改进措施。
1防跳回路的应用1.1串联式防跳回路TBJ防跳继电器系列由电流启动，并且该线圈与断路器跳闸电路串联。
电压保护线圈与断路器闭合线圈并联连接。
关闭时，如果设备或线路有故障，继电保护措施和输出接点将逐一关闭。
这时，当跳防止继电器的电流线圈启动，自动开关动作时，正常的TBL闭合触点会使闭合电路常闭。
此外，始终将电压线圈连接到正常打开的触点上。
如果此时无法返回KK或HJ联系人，我们将继续发出退出指示。
断路器无法关闭，因为闭合电路已断开，从而防止动作。
TBL启动后，它会保护自己，直到与保护输出并联的常开触点闭合，并且常开的断路器辅助触点被迫移动。
防跳回路的试验方法及注意事项防跳回路的常见试验方法是给一个持续的合闸脉冲，再给一个足够短的分闸脉冲。
若开关出现再次合闸的行为，若非保护重合闸的原因，则开关没防跳功能。
若开关没有出现合闸的行为，也有可能是其他原因，而实际开关没接防跳功能。
看开关防跳回路是否起作用，除了看试验结果，还要看试验对象，同时应除去人为误觉因素。
不同类型的开关，现象会不同，10kV电磁式机构开关，其分合闸是瞬间完成的，其跳跃现象是连续性的，而弹簧操作结构或气动、液压机构分合闸时需要储能过程，其跳跃现象是间续性的。
电磁式开关，由于合闸的能量来自于开关电磁机构瞬时释放的电磁能，不需要时间来完成开关合闸前储能。
试验时只需按住开关的合闸按钮（KK合闸位置），给开关一个分闸脉冲，这是没有防跳功能的开关会出现连续的“跳合跳合”现象。
再则电磁式开关一般用于10kV电压等级，其分合闸速度不如其他较高电压等级的开关，跳跃时会发出清晰-噼-啪-噼-啪分合声音。
弹簧储能式（弹操式）的开关，其合闸能量来自合闸弹簧（已处于储能状态）释放的机械能，该能量一部分用于开关的合闸，一部分用在给分闸弹簧储能。
合闸弹簧的储能是开关机构箱的储能电机来完成，其储能时间大约为十几秒至二十秒。
在试验此类开关时，我们可将开关设于合闸位置，合闸弹簧已经储满能量，给开关一个持续的合闸脉冲，再给一个分闸脉冲，结果开关跳开后没有再次合闸行为便可以说明开关已经接入防跳功能。
但试验时应注意开关跳跃时在声音及动作过程与电磁式的不同。
广东某一500kV变电站在投产阶段，由于调试人员没有就地观察，以试验电磁式开关的现象作为判据，调试时只在远处（测控屏）按住合闸按钮后按分闸开关按钮，听到开关一声响，没有再听到开关动作声响，松开分合闸按钮。
见测控屏开关分闸位置指示灯亮，以为开关跳开后没有持续的分合声音就判断开关已经接入防跳功能。
但在投产后一年保护定检时，检查回路发现开关保护屏操作箱及开关本体机构箱均没接入防跳回路。
有关反措检查中防跳回路的若干思考【摘要】本局人员在精益化检查中，发现部分变电站特别是投产10年以上的变电站，防跳回路不满足反措要求，存在操作箱与开关机构箱两套防跳回路共用，或者防跳回路不能正常工作等问题。
