继电保护防跳原理

继电保护装置和断路器本体防跳功能分析摘要】断路器防跳技术分为断路器内部防跳(增加防跳单元)和外附操作箱防跳两种。

如今采用弹簧或永磁操动机构的断路器分合闸触发时间一般在50ms以内，已没有必要考虑分合闸控制的保持问题。

操作箱的监测功能大多与继电保护装置重复，其主要功能仅剩下防跳。

相比之下，断路器生产厂商配置的防跳单元更简单、可靠。

因此，对于新改建项目，可不必再外附防跳操作箱。

两种防跳技术并存时，断路器合闸一次后第二次不能合闸是分闸指示灯提供旁路电源给防跳继电器所致，两种防跳装置之间没有任何冲突，对电路进行简单改动即可解决这一问题。

关键词高压断路器继电保护控制电路产品发展1断路器防跳的作用所谓断路器的防跳，就是设置专门的防跳回路，对断路器合闸回路中出现的异常电压进行监测和控制，使断路器正常分闸或保护跳闸后不会非正常合闸，从而避免事故的发生。

早期的断路器生产厂商一般不考虑断路器的防跳问题，防跳问题均由继电保护设计者采用分立器件组成防跳回路，对断路器进行防跳。

如今国内生产的断路器一般均自带防跳回路，成套设备的电气控制可不必再外附防跳装置。

但由于我国的电气技术规范沿用了计划经济体制下的模式，成套电器的设计一般是以微机继保为核心器件配置二次控制及保护回路，所以在我国电气技术中，断路器防跳措施可分为两种:一是通过断路器生产厂商安装于断路器机构控制电路中的防跳单元进行防跳，二是通过继保生产厂商的操作箱防跳回路进行防跳。

就两种防跳措施而言，由于使用配合过程中或多或少会出现相互矛盾或误区，其防跳性能各有优劣。

2断路器内部防跳与外部附加防跳原理剖析当今国内的断路器防跳技术，可分为两种流派。

一种是断路器生产派，其防跳的核心器件是在断路器控制回路中增加的防跳单元;另一种是继电保护派，其防跳的核心器件是防跳操作箱。

笔者收集了数十种断路器及操作箱的控制电路原理图，分析其防跳原理，选择出两种图例来加以剖析。

2．1断路器防跳原理剖析断路器的防跳原理主要以ABB的VD4断路器、Compass、PassM0组合电器，以及国产VS1、LW59－252、LW8断路器合闸控制电路为例进行分析说明。

操作回路原理图
1、跳闸回路
QF/DL是断路器（机构）的辅助接点，TQ为跳闸线圈。

跳闸回路先与QF/DL辅助接点连接后再与跳闸线圈连接。

在跳闸回路中QF/DL为常开触点，准备跳闸时（还未跳闸）是闭合的，跳闸操作完成后是常开的。

2、合闸回路
QF/DL为常闭触点，准备合闸时是常闭的，合闸完成后是常开的。

3、FTLX回路
FTLX------防跳连线。

TBJ2是防跳的核心
有些装置将FTLX短接后是闭锁防跳回路（无防跳功能）如上图，有些装置将FTLX 短接后是具有防跳功能，具体看操作回路
如果保护装置与开关柜都具有防跳回路，两个防跳一般不能同时使用，需将开关柜的取消（同时使用跳合位灯会不正常亮灭）
解析防跳：
当TJ（保护跳闸继电器）闭合时，TBJ1线圈得电，相应辅助接点TBJ1-2、TBJ1-1闭合。

由于KKJ一直闭合，所以TBJ2线圈得电，相应辅助接点TBJ2-2闭合、TBJ2-1断开。

听不进-1断开后将合闸回路切除，合不上闸防跳成功。

（注：TJ闭合瞬间，由于电磁场建立速度较快，相应的线圈和接点可看成是同时动作的。

TQ线圈在得电后到完成动作之间一般存在机构动作时间40ms左右，这个时间相比电磁场要慢很多，所以在
完成跳闸动作之前防跳回路已经将合闸回路切除了，防跳回路成功。

）。

浅析继电保护防跳回路摘要：电力系统出现故障的时候，根据继电保护的选择性，相应的断路器要能可靠跳闸。

控制回路是实现断路器可靠分合闸的二次回路。

当线路送电的时候，如果运行人员合闸时间长或合闸回路结点粘死，此时线路有故障，会导致断路器多次合分，给运行人员的安全和设备的稳定造成极大的威胁，因此合理设计防跳回路显得比较重要。

关键词：断路器；控制回路；防跳回路引言：电力系统中断路器是比较重要的电气元件。

当系统出现故障的时候，断路器可靠跳闸才能保证电力系统的安全与稳定。

控制回路是实现断路器可靠跳合闸的二次回路。

若控制回路中不设置防跳，当合闸结点粘结以后，若系统故障断路器跳闸，会导致断路器不断合分，严重情况导致断路器爆炸，给人身安全带来威胁。

合理设置防跳回路成为研究的一个重点。

1、典型防跳回路分析1.1、断路器防跳回路断路器防跳回路是利用断路器辅助接点，防跳继电器和合闸接点一直导通实现的。

当断路器为跳位，储能机构储好能以后，断路器位置结点闭合，防跳继电器辅助触点闭合，此时远近控把手打到近控，运行人员合闸，合闸结点粘死，合闸线圈带电，断路器合闸。

若此时系统出现永久性故障，分闸回路也接通，断路器分闸，防跳继电器启动，合闸回路中的结点断开，合闸回路断开。

此时虽然合闸秒冲一直还存在，但由于合闸回路已经断开，所以不会造成断路器连续跳跃。

当断路器回路中没有防跳继电器时，若合闸结点粘死，系统发生故障，跳合闸回路将会间断接通，导致断路器不断分合，发生断路器跳跃现象，严重时断路器可能爆炸。

1.2、操作箱防跳回路操作箱的防跳回路是通过跳闸保持继电器、防跳继电器、合闸接点闭合实现的。

测控屏的手合、手分，远方跳闸、合闸，保护跳闸、合闸都是通过操作箱实现的。

如图1所示，当断路器为合位，保护装置投重合闸功能。

系统出现永久性故障，保护装置跳闸，TJ跳闸继电器闭合，断路器跳开。

重合闸结点HJ闭合，断路器重合。

因为系统是永久性故障，TJ跳闸继电器又闭合，此时恰好重合闸结点HJ粘死，跳合闸脉冲同时存在，HJ、TBJ同时接通，TBJV接通，合闸回路TBJV的常闭结点断开，合闸回路就会断开，不会出现断路器的“跳-合-跳-合-跳”的跳跃现象。

浅析断路器防跳保护原理及试验方法摘要：断路器的防跳电路可防止断路器由于某种原因(即跳闸)而多次断开。

如果防跳电路不完善，可能会降低断路器的切断能力并损坏机构。

如果连接到故障点，它甚至可能导致开关爆炸并对系统造成影响，从而威胁到人员和设备的安全。

断路器跳闸有两种情况。

(1)断路器连接故障点时，保护动作使其跳闸。

如果此时关闭脉冲尚未解除，断路器将再次关闭，从而导致断路器多次跳闸。

(2)断路器机构出现故障时，断路器不能正常关闭。

如果此时断路器的关闭脉冲尚未解除-此时断路器多次关闭，断路器跳闸。

关键词：浅析；断路器；防跳保护原理；试验方法引言电力系统的正常运行尤为重要，作为电力系统的主要组成部分之一，加强断路器故障研究可以有效确保电力系统的正常和安全供电，从而促进我国电力工业的可持续发展。

一、断路器机构防跳原理某地区220 kv变电站断路器由平高开关设备有限公司制造255l型断路器，其保护装置为瑞士南方共同保证生产的psl-621 u，目前使用防爆盒，断路器本身具有机构防爆功能，前一机构的防爆继电器线圈没有两次连接根据反措施要求，操作人员将防跳断路器改为机构防跳保护，拆除原来的防跳保护回路，并将防跳继电器的第二行恢复到断路器机构盒中。

此时断路器S1的辅助常开触点闭合，闭合顺序未返回，闭合脉冲仍存在，抗干扰继电器线圈回路定向，闭合回路中的辅助常闭触点断开，闭合回路断开。

当断路器意外触发时，断路器处于单独的位置，辅助触点常闭触点，此时，尽管存在闭合脉冲，但防跳继电器仍保持打开，辅助触点常闭触点仍处于打开状态，因此闭合回路断开，断路器无法断开。

二、防跳保护类型断路器防跳保护主要采用2种方法实现：①加装防跳继电器。

根据防跳继电器安装位置的不同，又分为操作箱防跳和断路器本体防跳。

考虑到有可能出现就地汇控柜手合接点粘连，且就地手合回路不经操作箱继电器重动输出。

一般情况下，断路器本体操作机构和保护装置的操作箱均设有“防跳”回路，且保护装置的控制回路中设有跳、合闸线圈监视回路，如三者同时使用容易相互影响，若使用不当，则会使断路器产生不可靠动作[4]。

断路器防跳回路的动作原理及故障处理发表时间：2019-01-18T10:23:40.063Z 来源：《河南电力》2018年15期作者：山江涛陈刚[导读] 断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路山江涛陈刚（国网安康供电公司陕西安康 725000）摘要：断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路，但其实现方式却不尽相同。

根据多年的二次回路检修经验，对目前广泛采用的防跳回路接线和原理给予介绍，并就实际应用中的故障排查进行探讨。

关键词：防跳；故障处理一、断路器防跳的概念及作用所谓的防跳，是指“防止跳跃”。

跳跃是指断路器在合闸于故障线路时，如果操作控制开关未复归或控制开关触点、自动装置触点粘连，此时继电保护动作使断路器跳闸，发生的多次“跳-合”现象。

断路器防跳，就是利用操动机构本身的机械闭锁或另在操作接线上采取措施，以防止这种跳跃现象的发生。

二、防跳回路的典型接线及防跳的动作原理常用的防跳回路有两种：串联式防跳回路和并联式防跳回路，比较少见还有弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。

以下仅就常用的两种防跳回路进行分析。

1.串联式防跳回路串联式防跳，其防跳功能的起动由串接在跳闸回路中的防跳继电器TBJ电流起动线圈实现。

TBJ是一个双线圈继电器，由串接与跳闸回路的电流启动线圈TBJ，和接于防跳回路的电压自保持线圈TBJV组成。

在跳闸过程中，当TJ闭合接通TBJ回路时，防跳回路中的TBJ2闭合，电压自保持线圈启动，TBJV2闭合，TBJV1断开。

如果在保护跳闸期间，HJ发生粘连，HJ->LP2->TBJV2->TBJV这条回路接通，TBJV电压自保持，使得TBJV1始终断开，合闸回路始终处于断开状态。

这也就达到了防跳的目的：将断路器闭锁在跳闸状态。

如果跳闸完成后没有跳令存在，则在断路器完成分闸后，跳闸回路被DL常开接点断开，TBJ电流线圈失电，此时由于HJ是断开的，不能形成TBJV电压自保持，复归。

首先你要明白一个概念，防跳回路，实际上是防合，防止断路器合上后再跳开产生“跳跃”，因此，当故障消失，保护装置没有跳令的时候，当然允许合闸，不知道你有没有做过防跳回路的测试，它的方法就是，保持跳闸指令，合令发而合不上，这就算有效。

一、防跳回路的作用：1、防止因控制开关或自动装置的合闸接点未能及时返回(例如操作人员未松开手柄, 自动装置的合闸接点粘连) 而正好合闸在故障线路和设备上, 造成断路器连续合切现象。

2、对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢) , 造成保护出口接点先断弧而烧毁的现象。

二、常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。

国产断路器多采用串联式防跳回路防跳回路的典型接线：断路器多采用并联式防跳回路。

其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是应用微机保护装置不可缺少的技术条件。

其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁。

三、串联式防跳回路所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中。

电压保持线圈与断路器的合闸线圈并联。

当合闸到故障线路或设备上, 则继电保护动作, 保护出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持。

若此时SK (5—8) 或HJ 接点不能返回而继续发出合闸命令, 由于合闸回路已被断开, 断路器不能合闸, 从而达到防跳目的。

另外,当TBJ 启动后, 其并联于保护出口的常开接点闭合并自保, 直到“逼迫”断路器常开辅助接点变位为止,有效地防止了保护出口接点断弧。

串联式防跳回路，如图。

断路器防跳回路原理与分析摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。

防跳是防止“开关跳跃”的简称。

所谓跳跃是由于合闸回路手合或者遥合节点粘连等原因，造成合闸输出端一直有合闸电压。

当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直有合闸电压，开关又会再一次合上。

众所周知，一旦发生开关跳跃，会导致开关损坏，严重还会造成开关爆炸，所以防跳功能是开关控制回路中必不可少的一部分。

理解防跳回路的功能作用，分析控制回路中有关防跳继电器与合闸回路、监视回路相互配合问题，以及防跳试验注意事项等方面是十分重要的。

关键词：防跳回路，防跳继电器，开关辅助节点一、引言为什么要设置防跳回路开关跳跃是由于开关原因导致开关反复重合闸，如果我们不采取防跳措施就会使开关的速断能力下降，严重会引起开关爆炸，威胁人身安全。

我们可以考虑，开关发生跳跃有两种情况：第一种是开关合闸于线路故障，保护动作使开关断开，但是由于合闸脉冲没有解除，就会使开关再次合上。

第二种情况是开关的机构发生故障（例如偷跳，机构脱扣），不能使开关正常合闸，如果此时开关合闸脉冲没有解除，就会反复合闸，会造成开关损坏。

为此，我们设置了两套防跳回路，第一种为保护装置防跳，第二种为开关机构防跳。

二、防跳的具体过程下面我们已220kV线路的防跳为例来说明：2.1保护装置防跳过程：由于220kV线路分合闸操作为分相操作，以C相为例，做防跳试验时，开关在合闸位置，用短接线短接保护屏A后端子排手合位置端子，使得手合保持继电器1SHJ励磁，从而1SHJ继电器常开节点闭合。

当在昂立仪器加入故障电流和故障电压时，使跳闸回路导通，跳开开关，使得52开关辅助节点闭合，此时手合短接处没有松开，使得合闸回路导通。

合闸回路为正电→11YJJ→n238→4D4→手合继电器1SHJ节点→SHJC继电器→1TBUJC常闭节点→2TBUJC常闭节点→操作机构箱→负电。

开关防跳和保护防跳关系分析方框内为开关本体防跳1.保护防跳工作原理如上图当有一个持续的合闸信号时，此时分断路器，TBJI电流线圈动作，TBJI-1接点闭合，启动TBJV电压线圈并靠TBJV-1接点自保持，TBJV-2打开使合闸回路保持断开状态，防止断路器的再次合闸，直到合闸信号消失，TBJV 失压恢复。

2.开关本体防跳原理断路器合闸的同时，断路器QF辅助常开触点闭合，防跳继电器KO带电工作，KO接点断开合闸回路，同时接通防跳闭锁回路，防跳继电器KO在持续合闸信号下自保持，使合闸保持断开状态，直到持续合闸信号消失，KO失压恢复。

3.两种防跳的的区别保护的防跳是通过跳闸信号跳断路器的同时，启动TBJI继电器并由持续的合闸信号使TBJV自保持来完成切断合闸回路；断路器本体防跳是通过断路器合闸的瞬间启动KO继电器，由持续的合闸信号使KO自保持来完成切断合闸回路。

4.开关防跳环节在正常分合闸时与合闸信号存在与否的关系（1）断路器正常合闸后，本体防跳必然动作，若合闸信号消失后，在正常的控制电压下，若R1和R2分压电阻设置不当：第一种情况TWJ和KO继电器可能都保持动作状况，合闸回路断开，这时可能导致合位和跳位灯都亮；第二种情况TWJ不动作，KO动作，表现为跳闸后，合位和跳位灯都不亮，发控制回路断线信号，而且断路器再次合不上闸。

（2）合闸后，本体防跳已起作用，若合闸信号继续存在时，断开了合闸回路；此时开关跳开，若不用保护防跳，TWJ两端电压相同，不动作，发控制回路断线信号，断路器不能再次合闸5.保护防跳环节正常跳合闸时与合闸信号存在与否的关系（1）正常合闸，合闸信号消失后，当本体防跳同时存在时出现的情况与4.1分析相同；（2）合闸信号存在时，在开始合闸的瞬间，本体防跳已起作用，此时情况同4.2分析，直到跳闸时，保护防跳起作用，TBJV接点断开。

在综上，在使用中，通常选用两者之一，若两者共存，应合理设置TWJ、KO 继电器及其分压电阻R1、R2。

继电保护原理
继电保护是一种常用的电气保护装置，其原理是利用电流、电压和其他参数的变化来监测电力系统中的故障，并通过控制继电器的动作来实现系统的保护。

继电保护的基本原理是利用电流或电压信号的变化来触发继电器的动作。

在正常情况下，电力系统中的电流和电压是稳定的，继电器处于闭合状态。

但是，当电力系统中发生故障时，例如短路或过载，电流或电压会发生异常变化，这时继电器将接收到异常信号，并触发动作。

继电保护系统通常由传感器、测量装置、继电器和触发器等组成。

传感器用于检测电流、电压和其他参数的变化，并将其转化为电信号。

测量装置负责测量和记录这些电信号的数值。

继电器是一个电磁开关装置，当接收到来自传感器或测量装置的异常信号时，会触发电磁线圈的动作，使开关状态发生变化。

触发器负责控制继电器的触发条件和动作时间。

继电保护的作用是保护电力系统中的各种设备和线路免受过电流、过电压、短路、地故障等故障的损害。

通过及时检测并断开故障点附近的电力传输，继电保护可以防止故障扩大，减少事故发生的可能性，并保护设备和人员的安全。

继电保护在电力系统中起着至关重要的作用，它不仅能够实现故障检测和保护，还可以提供监测和记录故障信息的功能，为电力系统的运行和维护提供重要依据。

同时，随着电力系统的
不断发展，继电保护的技术也在不断创新和改进，使其能够适应各种新型设备和复杂的故障情况，确保电力系统的稳定运行。

继电保护防跳原理继电保护是电力系统中非常重要的一项技术，其作用是在电力系统中出现故障时，准确地切除故障点，保障电力系统的安全运行。

然而，在继电保护的应用过程中，短路故障会引起保护装置的误动作，导致系统的不稳定或者不必要的停电。

为了解决这个问题，继电保护系统引入了防跳原理。

一、继电保护的基本原理在深入了解继电保护防跳原理之前，我们需要先了解继电保护的基本原理。

继电保护根据电力系统不同部位的特点，设计了多种不同的保护装置。

这些保护装置根据电流、电压、功率等物理量变化的特性，来判断是否存在故障，并作出相应的动作。

保护装置通常由电流互感器、电压互感器、继电器以及触发装置等部分组成。

二、继电保护防跳原理的背景对于电力系统来说，保护的可靠性和稳定性是至关重要的。

当系统发生故障时，保护装置应能够快速、准确地切除故障点，以保护设备和系统的安全。

然而，在继电保护系统中，存在着一些误动作的问题，即保护装置错误地切除了正常运行的电路，导致系统的不稳定或停电。

这主要是由于短路电流或故障电流的特性引起的。

三、继电保护防跳原理的实现为了解决误动作的问题，继电保护系统引入了防跳原理。

防跳原理主要通过以下几个方面的措施来实现：1. 灵敏度可调节：保护装置应具有可调节的灵敏度，以适应不同电力系统的要求。

通过调整灵敏度，保护装置可以在故障发生时切除故障点，而在正常运行时不受误动作的影响。

2. 时限功能：保护装置应设置合理的时间延迟，以确保在系统发生暂时性故障或瞬时过电压时，不会误动作。

通过设置适当的时间延迟，保护装置可以排除短暂的干扰，保持系统的稳定运行。

3. 多重保护：在继电保护系统中，通常会采用多重保护的措施。

多重保护的原则是在不同电力系统部位设置不同类型的保护装置，并通过相互协作来确保保护的准确性和可靠性。

通过多重保护的设计，可以降低误动作的风险。

4. 强大的抗干扰能力：为了防止外部干扰对保护装置的误动作造成干扰，继电保护系统必须具备强大的抗干扰能力。

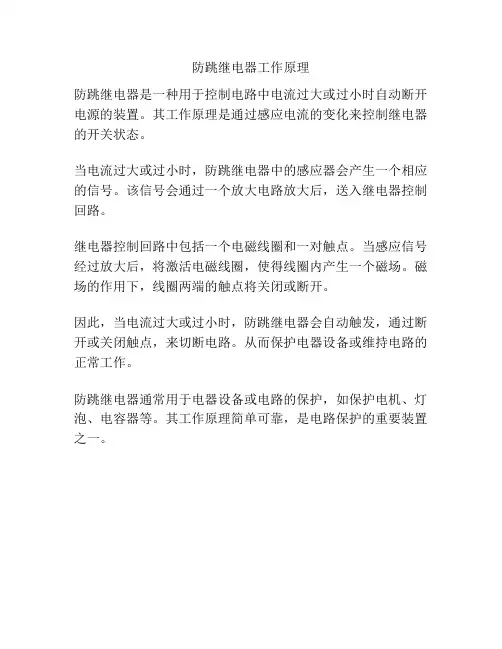

防跳继电器工作原理
防跳继电器是一种用于控制电路中电流过大或过小时自动断开电源的装置。

其工作原理是通过感应电流的变化来控制继电器的开关状态。

当电流过大或过小时，防跳继电器中的感应器会产生一个相应的信号。

该信号会通过一个放大电路放大后，送入继电器控制回路。

继电器控制回路中包括一个电磁线圈和一对触点。

当感应信号经过放大后，将激活电磁线圈，使得线圈内产生一个磁场。

磁场的作用下，线圈两端的触点将关闭或断开。

因此，当电流过大或过小时，防跳继电器会自动触发，通过断开或关闭触点，来切断电路。

从而保护电器设备或维持电路的正常工作。

防跳继电器通常用于电器设备或电路的保护，如保护电机、灯泡、电容器等。

其工作原理简单可靠，是电路保护的重要装置之一。

继电保护--操作箱合闸、跳闸及防跳回路一、控制回路断路器控制回路，即是控制断路器分合的回路，电源为直流，一般为±110V多见。

现场实际中控制回路主要包括两个方面，继电保护操作箱中的控制回路与断路器本体的控制回路，两者经设计单位整合设计接线才能构成完整的断路器控制回路。

二、操作箱合闸回路(CZX-11G)4QD7-1SHJ手合接点闭合(ZHJ重合闸接点)-SHJA-4CD14-4CD12(或-1TBUJA-2TBUJA常闭接点)-开关辅助常闭接点-合闸线圈-负电4QD51。

跳位监视：如图1所示，4QD1-1HJA-1TWJA-2TWJA-3TWJA-4CD11-开关辅助接点-4QD51,在开关分位时导通，1HJA为发光二级管，当其点亮时表明开关合闸回路是通的，1TWJA、2TWJA、3TWJA为跳位监视继电器，开关分位时，该继电器是动作的，即常开接点闭合，常闭接点断开，注意1HJA点亮只代表跳位监视回路是通的，若4CD11、4CD12短接可代表4CD12后面的合闸回路是通的。

三、操作箱跳闸回路(CZX-11G)以A相跳闸回路为例，说明跳闸回路过程，虚线框内为断路器机构内简化操作回路。

4QD1、4QD7位操作正电源+110V，4QD51为操作负电源-110V。

跳闸过程：断路器为合位时，机构内断路器常开辅助接点（虚线框内）呈闭合状态，操作电源负电经合闸线圈、开关常闭辅助接点导通至4CD1、4CD2，手动及保护跳闸导通过程：正电4QD7-STJA手跳接点(或经TJQ、TJR、TJF一般为母差保护跳闸启动继电器接点；4QD19前一般是线路保护跳闸接点过来并经跳闸压板)-11TBIJA-12TBIJA-4CD2-开关辅助常开接点-分闸线圈-负电4QD51。

合位监视：如图2所示，4QD1-11HWJA-12HWJA-13HWJA-4CD1-4CD2-开关辅助接点-4QD51,在开关合位时导通；4QD1-1TJA-11TBIJA-11TBIJA-4CD2-开关辅助接点-4QD51,1TJA为发光二级管，当其点亮时表明开关跳闸回路是通的，11HWJA、12HWJA、13HWJA为合位监视继电器，开关合位时，该继电器是动作的，即常开接点闭合，常闭接点断开，注意1TJA点亮代表11TBIJA-12TBIJA-4CD2-开关辅助接点-4QD51的合闸回路是通的。

继电保护防跳回路讨论及异常现象分析摘要：本文对微机保护装置防跳回路与断路器本体防跳回路的原理进行介绍,就两套防跳回路同时使用时的出现开关红绿灯同时点亮问题及实际运行中采取解决的措施进行探讨。

关键词：保护防跳；开关防跳；1保护防跳回路原理与开关机构内的防跳原理区别图一为保护的防跳回路，由跳闸回路的TBJ电流启动线圈及并联于合闸线圈回路的TBJ电压自保持回路组成，当跳闸的同时有合闸命令存在，形成防跳自保持回路，自动断开合闸回路，什么时候合闸令消失，什么时候防跳自保持返回，重新开放合闸回路。

图一保护防跳回路图二为开关的防跳回路，由并联于合闸线圈回路的防跳继电器与自身常开接点、开关常开接点组成，当开关处于合闸位置时，合闸线圈回路不通，防跳回路接通，此时如果有合闸命令出现，通过开关常开辅助接点启动防跳继电器并形成自保持，使开关的合闸回路断开。

图二开关的防跳回路区别：保护的防跳必须有跳令与合闸令的同时出现才会发挥作用，相当于跳后“防跳”；开关的防跳是在开关处于合位时出现合闸令，与有无跳令无关，相当于跳前“防跳”。

2案例分析2017年11月23日，某66KV变电站，二号主变二次开关与保护操作回路，开关处于分闸状态，给上操作直流，保护屏及测控屏绿灯都正常亮，TWJ两端电压231.8伏(合闸线圈两端电压1.406伏)，HWJ两端电压为0（跳闸线圈回路不通）。

（1）进行一次合闸操作，合闸成功，保护屏及测控屏红灯都亮（听到开关合闸动作声），TWJ两端电压104.3伏(合闸线圈两端电压128.8伏)，HWJ两端电压为231.3伏（跳闸线圈两端电压1.921伏），此时已经形成了楼上TWJ与楼下防跳继电器形成的串联回路，TWJ两端电位已经不正常，虽然TWJ两端有104伏的电压，但达不到动作值而没有动作，所以绿灯没亮【操作屏没有出现红绿灯同时亮的现象】，但此时楼下开关防跳继电器已经动作断开了合闸回路。

原因分析：之所以会产生上述的楼下防跳继电器被楼上TWJ继电器通电动作的现象，是由于之前开关用合闸把手合闸时，把手松开慢，开关虽然合闸成功但合闸令依然存在。

断路器的防跳（跳跃闭锁）控制回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。

防跳一般选用电流启动，电压保持的双线圈继电器。

电流线圈串接于分闸回路作为启动线圈。

电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。

如果合闸回路有故障，或处于手动合闸位置，电压线圈起启动并通过其常开接点自保持，其常闭接点马上断开合闸回路，保证断路器在分闸过程中不能马上再合闸。

防跳继电器的电流回路还可以通过其常开接点将电流线圈自保持，这样可以减轻保护继电器的出口接点断开负荷，也减少了保护继电器的保持时间要求。

有些微机保护装置自己已具有防跳功能，这样就可以不再设计防跳回路。

断路器操作机构选用弹簧储能时，如果选用储能后可以进行一次合闸与分闸的弹簧储能操作机构（也有用于重合闸的储能后可以进行二次合闸与分闸的弹簧储能操作机构），因为储能一般都要求10秒左右，当储能开关经常处于断开位置时，储一次能，合完之后，将储能开关再处于断开位置，可以跳一次闸；跳闸之后，要手动储能之后才能进行合闸，此时，也可以不再设计防跳回路。

1．断路器的“跳跃”现象及危害如果手动合闸后控制开关（SA的手柄尚未松开 5—8触点仍在接通状态）或者自动重合闸装置的出口触点K1烧结，若此时发生故障，则保护装置动作，其出口K2触点闭合，跳闸线圈YT通电起动使断路器跳闸，则QF2接通，使接触器KM又带电，使断路器再次合闸，保护装置又动作使断路器又跳闸……，断路器的这种多次“跳一合”现象称为“跳跃”。

如果断路器发生跳跃，势必造成绝缘下降、油温上升，严重时会引起断路器发生爆炸事故，危及设备和人身的安全。

2．断路器的“防跳”控制回路在35kV及以上电压的断路器控制回路中，通常加装防跳中间继电器KCF，如图5－3所示。

KCF 常采用DZB型中间继电器，它有两个线圈：电流起动线圈KCF1，串接于跳闸回路中；电压（自保持）线圈KCF2，与自身的动合触点串联，再并接于合闸接触器KM的回路中。

TBJ,TWJ HBJ防跳原理［内容摘要］:断路器防跳回路的作用是防止接点粘连的情况下，跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。

防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。

防跳回路分为操作箱中防跳回路和断路器中防跳回路，操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用，如果同时使用，断路器中的防跳继电器可能会造成因“寄生”回路而自保持，无法返回。

通过跳、合闸回路二次接线的改动来实现操作箱中防跳回路和断路器中的防跳回路之间的选择。

关键词：防跳；跳闸位置；合闸位置；重合闸；拒动1. 基本原理：1.1断路器防跳回路的作用是防止接点粘连的情况下，跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。

防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。

操作机构qllJTfi图（1）图1接线为操作箱防跳回路原理图，其中TBJ是防跳继电器，当正常分、合闸时，对操作影响不大。

但一旦发生合闸于故障线路，手合继电器SHJ来不及分开或粘连，或自动装置的合闸接点ZHJ粘连时，如果没有防跳继电器时，断路器会发生反复的跳闸、合闸，短时间内多次切断故障电流，这是不允许的。

这种断路器的跳跃现象轻则对系统造成多次冲击，严重时可能使断路器爆炸。

接入防跳继电器后，当断路器手动分闸或保护装置跳闸时，都有跳闸电流流过TBJ的电流线圈，这时合闸回路TBJ的常闭TBJ1接点分开，合闸回路不通，如果合闸信号没有复归，将通过TBJ的常开接点TBJ2使TBJ的电压线圈得电，使其自保持，直到合闸信号返回。

这样TBJ就起到防止断路器反复分、合闸的作用。

接于分闸回路的TBJ电流线圈，要求其在分闸时造成的压降要小，规程规定不能大于控制电源额定电压的5% TBJ继电器的动作电流则不能大于分闸电流的50%保证TBJ在分闸过程中可靠动作。

1.2在有些断路器中已经考虑了防跳回路，它一般是由电压型继电器来完成防跳功能的。

继电保护防跳原理继电保护是电力系统中非常重要的一部分，它的目的是在电力系统出现故障时，及时切断故障点的电流，保护系统设备的安全运行。

然而，由于故障电流与正常负载电流相差较大，这可能导致继电保护的误操作，即过度保护或虚假跳闸。

因此，继电保护需要防止误码操作，同时也要确保在出现故障时及时切断电流。

1.故障电流判别：继电保护通过监测电流的大小和特征来判别是否存在故障。

对于不同类型的故障，故障电流的大小和形状都有所不同。

通过对电流信号的采样和分析，继电保护可以辨别出故障电流，并与正常负载电流进行比较。

2.故障电流判别速度：继电保护需要在最短的时间内判断出是否存在故障。

因为故障电流可能在很短的时间内达到峰值，然后迅速衰减。

为了确保及时切断故障电流，继电保护需要具备高速的故障电流检测能力。

3.故障电流判别准确性：继电保护需要在判断故障电流时尽可能减少误差。

误差主要来自两方面，一是对电流信号的采样误差，二是对正常负载电流的估计误差。

为了提高准确性，继电保护系统通常会采用多个采样点，并进行多次采样取平均值来减少采样误差。

此外，还可以通过增加滤波器、提高采样频率等方法来降低误差。

4.比较和判断：在对故障电流进行采样和分析之后，继电保护会将采样值与预设的故障电流阈值进行比较。

当电流超过阈值时，继电保护判断为存在故障，并触发跳闸操作。

在进行比较和判断时，继电保护需要考虑到故障电流的瞬态特性，并设置适当的延时和死区，以避免对正常的瞬态过电流产生误判。

5.多重保护：为了提高系统的可靠性和安全性，继电保护通常采用多重保护策略。

多个保护装置同时对电流进行采样和分析，通过综合判断结果来确保准确判断是否存在故障。

多重保护可以提高系统的鲁棒性，并更大程度上防止误跳。

6.交互协调：在复杂的电力系统中，继电保护往往需要与其他保护设备进行协调。

例如，主保护和备用保护之间需要协调判别故障并决定哪一个装置进行跳闸。

此外，继电保护还需要与自动重合闸设备、远动控制设备等进行交互协调，以实现系统的自动化控制。

浅谈对“防跳”的认识作者：王盛民周侃行来源：《科技创新导报》 2012年第26期王盛民1 周侃行2（1. 上海市电力公司检修公司远东500kV变电站上海 200063；2. 上海市电力公司浦东供电公司营销部客户服务组(高压) 上海 200122）摘要：本文主要介绍了一些常用的防跳回路，分析了它的工作原理。

同时对现有的防跳试验方法提出了新的一些看法。

关键词：断路器跳跃防跳故障中图分类号：TM7 文献标识码：A文章编号：1674-098X（2012）09（b）-0000-001 引言防跳跃回路在我国高压断路器控制回路中的应用是相当广泛的，它使断路器不会出现反复跳合现象，即当断路器合于故障时，保护装置动作跳闸以切除故障，此时由于防跳跃继电器闭锁了合闸回路，保证了即便仍有合闸信号，断路器也不会再次进行合闸，避免了断路器的反复分合，从而提高断路器的可靠性和使用寿命，保证了电网系统的安全稳定运行。

2 “跳跃”和“防跳”当断路器手动或自动合闸在有故障的线路上，继电保护装置将动作跳闸。

此时，如果控制开关合闸接点卡死，自动重合闸装置的接点未复归，或自动化的合闸脉冲时间大于保护动作时间，断路器将发生再次合闸。

因为线路上的故障并未消除，继电保护装置又会动作以跳闸，从而出现多次“跳---合”现象，这种现象称之为“跳跃”。

断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生。

发生“跳跃”对断路器是非常危险的，容易引起机构损伤，甚至引起爆炸事故。

3 防跳的种类防跳的方式主要有电气防跳和机械防跳。

机械防跳一般由四连杆构成机械上的闭锁来达到防跳得目的。

电气防跳是通过防跳继电器闭锁合闸回路来完成防跳功能。

本文主要介绍了电气防跳的种类和原理。

电气防跳的回路一般有两种，一种为操作箱防跳，另一种为机构防跳。

3.1 操作箱防跳对于开关本身没有防跳性能的操作机构，应在控制回路中增加电气“防跳”的回路，一般称之为操作箱防跳。

其主要靠回路中的防跳继电器TBJ来实现。
