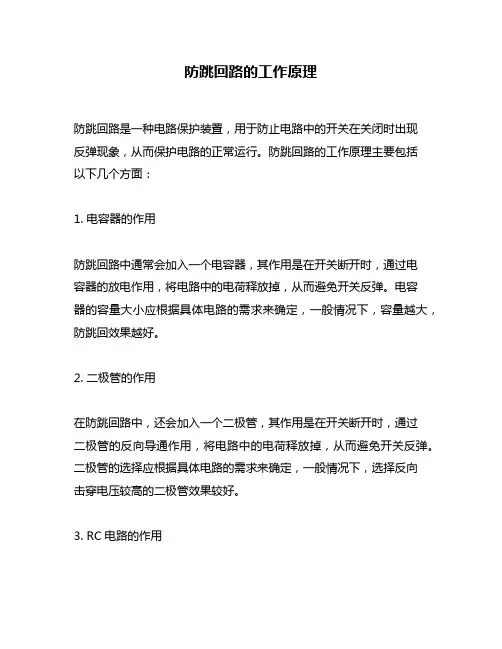

防跳回路的作用1

断路器防跳回路原理一、引言断路器是电力系统中常用的保护设备，其作用是在电路发生短路或过载时自动切断电源，以保护设备和人员安全。

但有时候，由于某些原因，断路器会出现跳回的情况，即在断开电路后又自动合闸。

为了防止这种情况的发生，需要采取相应的措施。

本文将详细介绍断路器防跳回路的原理。

二、断路器的工作原理首先需要了解一下断路器的工作原理。

断路器是通过磁场力和弹簧力来实现开关动作的。

当电流通过断路器时，会产生磁场力使得触头吸合；当电流超过额定值时，则会产生过载保护动作；当电流突然增大到很高值时，则会产生短路保护动作。

三、跳回现象及其危害然而，在某些情况下，如负荷不均衡或接地故障等，断路器可能会出现跳回现象。

这种情况下，虽然已经切断了电源，但由于某些原因（如接触不良等），触头又自动合闸了。

这会给电力系统带来很大的危害，如：1.对设备造成损坏，甚至引起火灾；2.给人员带来安全隐患，可能导致触电事故的发生；3.影响电力系统的正常运行，甚至导致整个系统瘫痪。

因此，需要采取措施来防止断路器跳回。

四、断路器防跳回路的原理为了解决断路器跳回的问题，可以采用防跳回装置。

这种装置一般包括两个部分：一个是检测部分，用于检测是否出现跳回现象；另一个是动作部分，用于切断电源。

1.检测部分检测部分一般采用电流互感器或电压互感器等传感器进行监测。

当出现跳回现象时，传感器会感应到异常信号，并将信号传递给动作部分。

2.动作部分动作部分一般采用继电器等开关元件进行控制。

当检测到异常信号时，继电器会自动切断电源，以避免出现危险情况。

五、总结通过上述介绍可以看出，在断路器中加入防跳回装置是非常必要的。

这种装置可以有效地避免断路器跳回所带来的危害，保障电力系统和人员的安全。

1防跳回路的作用a1 防止因控制开关或自动装置的合闸接点未能及时返回(例如操作人员未松开手柄, 自动装置的合闸接点粘连) 而正好合闸在故障线路和设备上, 造成断路器连续合切现象。

b1 对于电流启动、电压保持式的电气防跳回路还有一项重要功能, 就是防止因跳闸回路的断路器辅助接点调整不当(变位过慢) , 造成保护出口接点先断弧而烧毁的现象。

这种现象对于微机保护装置来说是不可容忍的, 而这一点却常被人们忽视。

2防跳回路的典型接线常用防跳回路有串联式防跳回路、并联式防跳回路、弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。

国产断路器多采用串联式防跳回路断路器多采用并联式防跳回路。

其中串联式防跳回路最合理, 应用也最广泛, 它除具有防跳功能外, 还具有防止保护出口接点断弧而烧毁的优点, 这也是应用微机保护装置不可缺少的技术条件。

其他防跳回路只具有防止断路器跳跃的功能, 跳闸线圈辅助接点式防跳回路在执行防跳功能时, 跳闸线圈长期带电有可能烧毁。

2.1串联式防跳回路所谓串联式防跳, 即防跳继电器TBJ 由电流启动, 该线圈串联在断路器的跳闸回路中。

电压保持线圈与断路器的合闸线圈并联。

当合闸到故障线路或设备上, 则继电保护动作, 保护出口接点TJ 闭合,此时防跳继电器TBJ 的电流线圈启动, 同时断路器跳闸, TBJ 的常闭接点断开合闸回路, 另一对常开接点接通电压线圈并保持。

若此时SK (5—8) 或HJ 接点不能返回而继续发出合闸命令, 由于合闸回路已被断开, 断路器不能合闸, 从而达到防跳目的。

另外,当TBJ 启动后, 其并联于保护出口的常开接点闭合并自保, 直到“逼迫”断路器常开辅助接点变位为止,有效地防止了保护出口接点断弧。

串联式防跳回路，如图1 所示。

2.2并联式防跳回路所谓并联式防跳, 即防跳继电器KO 的电压线圈并联在断路器的合闸回路上(如图2 所示)。

例如一个持久的合闸命令存在时, 合闸整流桥输出经Y3, S2, S3, S1, KO (2—1) 接通。

TBJ,TWJ，HBJ防跳原理[内容摘要]：断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。

防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。

防跳回路分为操作箱中防跳回路和断路器中防跳回路，操作箱中的防跳回路与断路器中的防跳回路一般不能同时使用，如果同时使用，断路器中的防跳继电器可能会造成因“寄生”回路而自保持，无法返回。

通过跳、合闸回路二次接线的改动来实现操作箱中防跳回路和断路器中的防跳回路之间的选择。

关键词：防跳；跳闸位置；合闸位置；重合闸；拒动1.基本原理：1.1断路器防跳回路的作用是防止接点粘连的情况下,跳、合闸命令同时施加到断路器得跳、合闸线圈上，造成断路器反复跳闸、合闸，损坏断路器。

防跳回路的设计使断路器出现跳跃时，将断路器闭锁在跳闸位置。

图（1）图1接线为操作箱防跳回路原理图，其中TBJ是防跳继电器，当正常分、合闸时，对操作影响不大。

但一旦发生合闸于故障线路，手合继电器SHJ来不及分开或粘连，或自动装置的合闸接点ZHJ粘连时，如果没有防跳继电器时，断路器会发生反复的跳闸、合闸，短时间内多次切断故障电流，这是不允许的。

这种断路器的跳跃现象轻则对系统造成多次冲击，严重时可能使断路器爆炸。

接入防跳继电器后，当断路器手动分闸或保护装置跳闸时，都有跳闸电流流过TBJ的电流线圈，这时合闸回路TBJ的常闭TBJ1接点分开，合闸回路不通，如果合闸信号没有复归，将通过TBJ的常开接点TBJ2使TBJ的电压线圈得电，使其自保持，直到合闸信号返回。

这样TBJ就起到防止断路器反复分、合闸的作用。

接于分闸回路的TBJ电流线圈，要求其在分闸时造成的压降要小，规程规定不能大于控制电源额定电压的5%，TBJ继电器的动作电流则不能大于分闸电流的50%，保证TBJ在分闸过程中可靠动作。

1.2在有些断路器中已经考虑了防跳回路，它一般是由电压型继电器来完成防跳功能的。

断路器防跳回路的动作原理及故障处理发表时间：2019-01-18T10:23:40.063Z 来源：《河南电力》2018年15期作者：山江涛陈刚[导读] 断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路山江涛陈刚（国网安康供电公司陕西安康 725000）摘要：断路器控制回路多种多样，其防跳回路基本设计思路都是断开合闸回路，但其实现方式却不尽相同。

根据多年的二次回路检修经验，对目前广泛采用的防跳回路接线和原理给予介绍，并就实际应用中的故障排查进行探讨。

关键词：防跳；故障处理一、断路器防跳的概念及作用所谓的防跳，是指“防止跳跃”。

跳跃是指断路器在合闸于故障线路时，如果操作控制开关未复归或控制开关触点、自动装置触点粘连，此时继电保护动作使断路器跳闸，发生的多次“跳-合”现象。

断路器防跳，就是利用操动机构本身的机械闭锁或另在操作接线上采取措施，以防止这种跳跃现象的发生。

二、防跳回路的典型接线及防跳的动作原理常用的防跳回路有两种：串联式防跳回路和并联式防跳回路，比较少见还有弹簧储能式防跳回路、跳闸线圈辅助接点式防跳回路等。

以下仅就常用的两种防跳回路进行分析。

1.串联式防跳回路串联式防跳，其防跳功能的起动由串接在跳闸回路中的防跳继电器TBJ电流起动线圈实现。

TBJ是一个双线圈继电器，由串接与跳闸回路的电流启动线圈TBJ，和接于防跳回路的电压自保持线圈TBJV组成。

在跳闸过程中，当TJ闭合接通TBJ回路时，防跳回路中的TBJ2闭合，电压自保持线圈启动，TBJV2闭合，TBJV1断开。

如果在保护跳闸期间，HJ发生粘连，HJ->LP2->TBJV2->TBJV这条回路接通，TBJV电压自保持，使得TBJV1始终断开，合闸回路始终处于断开状态。

这也就达到了防跳的目的：将断路器闭锁在跳闸状态。

如果跳闸完成后没有跳令存在，则在断路器完成分闸后，跳闸回路被DL常开接点断开，TBJ电流线圈失电，此时由于HJ是断开的，不能形成TBJV电压自保持，复归。

断路器防跳回路原理与分析摘要：在电力系统中，开关控制回路的防跳回路是工程验收定检当中极其重要的回路。

防跳是防止“开关跳跃”的简称。

所谓跳跃是由于合闸回路手合或者遥合节点粘连等原因，造成合闸输出端一直有合闸电压。

当开关因故障跳开后，会马上又合上，保护动作开关会再次跳开，因为一直有合闸电压，开关又会再一次合上。

众所周知，一旦发生开关跳跃，会导致开关损坏，严重还会造成开关爆炸，所以防跳功能是开关控制回路中必不可少的一部分。

理解防跳回路的功能作用，分析控制回路中有关防跳继电器与合闸回路、监视回路相互配合问题，以及防跳试验注意事项等方面是十分重要的。

关键词：防跳回路，防跳继电器，开关辅助节点一、引言为什么要设置防跳回路开关跳跃是由于开关原因导致开关反复重合闸，如果我们不采取防跳措施就会使开关的速断能力下降，严重会引起开关爆炸，威胁人身安全。

我们可以考虑，开关发生跳跃有两种情况：第一种是开关合闸于线路故障，保护动作使开关断开，但是由于合闸脉冲没有解除，就会使开关再次合上。

第二种情况是开关的机构发生故障（例如偷跳，机构脱扣），不能使开关正常合闸，如果此时开关合闸脉冲没有解除，就会反复合闸，会造成开关损坏。

为此，我们设置了两套防跳回路，第一种为保护装置防跳，第二种为开关机构防跳。

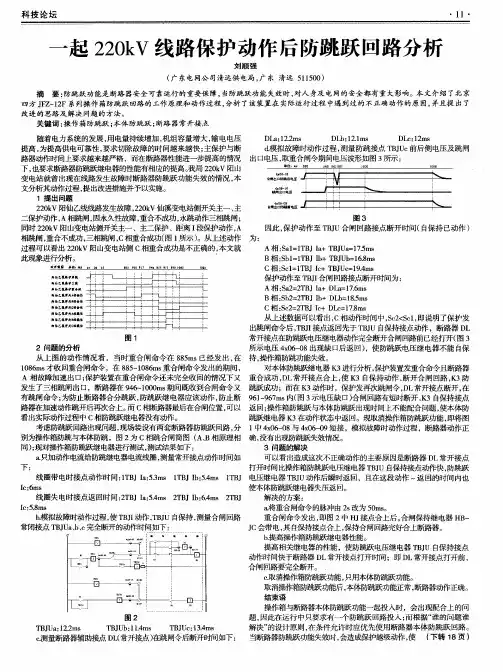

二、防跳的具体过程下面我们已220kV线路的防跳为例来说明：2.1保护装置防跳过程：由于220kV线路分合闸操作为分相操作，以C相为例，做防跳试验时，开关在合闸位置，用短接线短接保护屏A后端子排手合位置端子，使得手合保持继电器1SHJ励磁，从而1SHJ继电器常开节点闭合。

当在昂立仪器加入故障电流和故障电压时，使跳闸回路导通，跳开开关，使得52开关辅助节点闭合，此时手合短接处没有松开，使得合闸回路导通。

合闸回路为正电→11YJJ→n238→4D4→手合继电器1SHJ节点→SHJC继电器→1TBUJC常闭节点→2TBUJC常闭节点→操作机构箱→负电。

断路器本体防跳回路原理详解1. 引言断路器是电力系统中保护装置的一种，主要用于预防电路过载和短路，保证电力系统的安全运行。

断路器通常由断路器本体和辅助触头组成，而断路器本体中的防跳回路则起到了重要的作用。

本文将详细解释断路器本体防跳回路的基本原理。

2. 断路器本体结构断路器本体是断路器的主要组成部分，它由固定触头、触发机构、分合闸机构和电磁铁等组件构成。

2.1 固定触头固定触头是断路器本体中的触头之一，它固定在断路器的固定触头腔中。

固定触头的主要作用是提供电流的进出口。

2.2 触发机构触发机构是断路器本体中的关键部件，它负责控制断路器的开合动作。

触发机构通常由电磁铁和机械传动机构组成。

2.3 分合闸机构分合闸机构是断路器本体中的另一个重要部件，它用于实现断路器的分合闸动作。

分合闸机构通常由机械传动机构和弹簧机构组成。

2.4 电磁铁电磁铁是断路器本体中的一个关键元件，它由线圈和铁芯组成。

当电磁铁通电时，会在铁芯上产生强磁场，从而引起机械传动机构的运动。

3. 断路器本体防跳回路原理断路器本体防跳回路是断路器中的一种保护机制，它的主要作用是防止断路器在分闸或合闸时因异常情况而造成的跳闸回路。

断路器本体防跳回路的设计原理如下：3.1 被动触发机构断路器本体防跳回路采用了被动触发机构的设计，即断路器只有在电力系统中存在异常情况时才会自动跳闸。

异常情况包括电流过载、短路、接地故障等。

3.2 过电流保护装置断路器本体防跳回路中通常配备了过电流保护装置，该装置能够监测电力系统中的电流大小，并根据设定的保护参数来判断是否存在过电流情况。

当电流超过设定值时，过电流保护装置会自动触发断路器的分闸动作。

3.3 短路保护装置除了过电流保护装置外，断路器本体防跳回路还配备了短路保护装置。

短路保护装置能够检测电力系统中的短路故障，并根据设定的保护参数来判断是否存在短路情况。

当检测到短路故障时，短路保护装置会立即触发断路器的分闸动作。

断路器防跳功能的试验新方法摘要：断路器是电力系统中重要的一次设备。

断路器防跳回路是保证断路器安全稳定运行的一种重要的二次回路，所谓防跳，不是“防止跳闸”，而是“防止跳跃”。

断路器多次跳合闸，对断路器本身及电网安全均会产生严重影响，轻则对系统造成多次冲击，严重时可能引起断路器爆炸。

因此，探讨断路器防跳功能的试验新方法，提高断路器防跳性能就显得尤为重要和紧迫了。

本文主要分析了断路器防跳功能的试验现状及其改进对策。

关键字：断路器；防跳功能；试验；方法高压断路器的控制回路中必须设有防跳跃闭锁回路（简称防跳），目的是在断路器的合闸操作时，只允许进行一次合闸，防止在合闸过程中由于机构或存在跳闸指令造成断路器出现反复的跳合造成设备损坏或扩大事故范围。

换言之，“防跳”就是利用操动机构本身的机械闭锁或在操作接线上采取措施以防止断路器跳跃的发生。

多年来的实践证明机械防跳不可靠，防止断路器跳跃的功能一般由断路器操作回路中的电气防跳机构来实现。

完整的断路器操作回路由操作箱、本体机构箱、保护及自动装置等设备共同构成，只有正确配合使用，才能实现断路器的合闸、跳闸操作及防跳功能。

1断路器防跳功能概述断路器是电力系统中重要的一次设备。

断路器发生所谓的“跳跃”，就是指断路器在手动或自动装置动作合闸后，如果操作控制开关未复归或控制开关触点、自动装置触点卡住，而此时保护装置动作，断路器跳闸将发生的多次“跳-合”现象。

所谓“防跳”，就是利用操作机构本身的机械闭锁或在操作接线上采取措施以防止这种“跳跃”的发生，即需要在断路器上加装机械或电气防跳回路。

断路器防跳回路的作用主要有以下两点:（1）防止因手动或自动装置的合闸接点未能及时返回(例如控制开关未复归、自动装置的合闸接点粘连)而正好发生跳闸(主要指因故障跳闸或因机械原因使断路器无法合上)，造成断路器连续合分现象；（2）对于电流启动、电压保持式的串联式防跳回路还有一项重要功能，就是防止因跳闸回路的断路器辅助接点调整不当（变位过慢），造成保护装置出口接点断弧而烧毁的现象。

由于跳合闸回路中的跳合闸线圈为感性负载，回路断开时，将承受线圈产生的反向浪涌电压，往往会出现接点拉弧，因此，切断跳合闸线圈回路应由具有一定灭弧能力的断路器辅助触点在开关主触头动作后完成；同时，由于保护接点应瞬时返回，为避免保护接点返回时断开跳合闸回路，保护出口接点导通跳合闸回路的同时应启动保持回路，由保持回路来保证即使保护接点断开后跳合闸回路仍旧导通。

在断路器合闸后，断路器位置常闭接点（S1LA）断开合闸回路，位置常开接点闭合。

正电源经合闸保持接点、合闸保持继电器（SHJa）、机构防跳继电器自保持接点、机构箱防跳继电器（K75LA）到负电源形成通路。

正常情况下，需要该回路电流小于合闸保持继电器的自保持电流，通过合闸保持继电器的复归，断开该回路。

如果操作箱合闸保持回路与机构箱防跳回路的参数配合不当，可能导致在开关合闸后，操作箱合闸保持继电器无法返回，造成机构箱防跳回路始终处于励磁状态，合闸回路一直被断开。

这种情况下，断路器只能被合、分一次。

3.两个防跳功能同时使用可能存在的问题通过以上的分析可知，操作箱防跳和断路器机构防跳都能独立实现断路器的防跳功能。

如果两种防跳回路同时使用会出现以下三种情况：1）当操作箱防跳继电器（1TBUJ）先动作，切断断路器的合闸回路，合闸正电不会导至机构防跳继电器K15LA出，则断路器机构防跳不会动作。

由操作箱防跳继电器（1TBUJa）实现防跳功能，防跳功能正常。

2）当机构防跳继电器（K75LA）先动作，切断断路器的合闸回路，但合闸正电会导至操作箱防跳继电器（1TBUJa）处；当跳闸保持继电器（12TBIJa）动作，操作箱防跳继电器（1TBUJa）仍然会动作，切断合闸回路，合闸正电不会导至断路器机构防跳继电器（K75LA）处，则K75LA返回；由操作箱防跳继电器TBJV实现防跳功能，防跳功能正常。

3）极端情况下，操作箱防跳继电器（1TBUJa）和机构防跳继电器（K75LA）同时动作。
