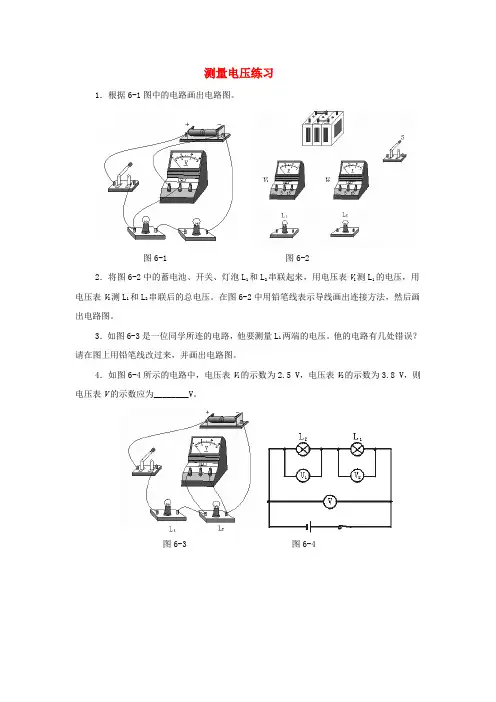

电压表练习题
本文档为电压表练题，包含以下各个题目，供学生练和巩固对电压表的理解和应用。
1. 单一电池的电压测量
- 请使用电压表测量一个单一电池的电压，并在下面的表格中记录测量结果。
| 电池编号 | 电压测量 (V) |
2. 并联电池组的电压测量
- 请使用电压表测量一个由多个电池组成的并联电池组的总电压，并记录测量结果。
- 假设电池组内的电池都相同。
3. 串联电池组的电压测量
- 请使用电压表测量一个由多个电池组成的串联电池组的总电压，并记录测量结果。
- 假设电池组内的电池都相同。
4. 电阻和电池的电压测量
- 请使用电压表测量一个电阻和一个电池之间的电压，并记录测量结果。
5. 电压表使用示例
- 设计一个具体的电路，包含电阻和电池，并使用电压表测量不同元件之间的电压。
以上练题旨在帮助学生巩固对电压表的使用和电路中电压的测量理解。
通过完成这些练题，学生可以更好地掌握电压表的操作，并加深对电路和电压的认识。
注意：在进行实际测量时，请遵守相关的安全规定，并确保正确操作电压表和电路元件。
电压专题练习及详细解析【典型例题】类型一、电压表的读数1.（2015•余庆县模拟）某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（）A．3V B．1.5V C．2V D．1.2V【思路点拨】电压表有0～3V和0～15V两个量程，指针位置相同时，0～15V 量程的读数是0～3V量程读数的5倍。
【答案】C【解析】一节新干电池的电压为1.5V，两节新干电池电压为3V，误读成10V，说明量程读错了，0～3V的量程的分度值是0.1V，而0～15V的量程的分度值为0.5V，后者是前者的5倍，故这两节干电池串联后的总电压实际值是10V/5=2V。
【总结升华】电压表和电流表都有两个量程，读数的时候要先看量程。
指针位置相同时，电压表0～15V量程的读数是0～3V量程读数的5倍。
电流表0～3A量程的读数是0～0.6A量程读数的5倍。
类型二、电压表的应用2. 在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压【答案】B【解析】本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压。
【总结升华】电压表与被测电路并联，可以通过“节点移动法”判断电压表测量那段电路（用电器）两端的电压。
图中电压表的两端可以在红色导线上移动，电压表的位置不变，电压标并到了L2两端测量L2两端的电压。
类型三、电路故障分析3. 小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压。
若电路中只有一处故障，则可能是 ( )A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路【思路点拨】闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，说明电路中几乎无电流，电压表能与电源相通，故是灯泡L1处断路了。
补偿法测量电压习题答案补偿法测量电压习题答案在电路中测量电压是电工学中常见的实验操作，而补偿法是一种常用的测量电压的方法。
补偿法的原理是通过调整电路中的电流或电阻，使得电压表的示数为零，从而得到待测电压的数值。
下面将给出一些补偿法测量电压的习题，并提供详细的解答。
1. 一个电路中串联有一个未知电阻R和一个已知电阻R1，通过该电路测量电压，如何使用补偿法得到准确的电压值？解答：首先，将电路搭建好，将电压表连接在待测电压的两端，读取电压表的示数。
然后，通过改变已知电阻R1的值，使得电压表的示数为零。
此时，已知电阻R1的阻值即为待测电阻R的阻值。
这是因为当电压表示数为零时，电路中的电流为零，根据欧姆定律可知，待测电阻R和已知电阻R1的电压降相等，因此它们的阻值也相等。
2. 一个电路中并联有一个未知电阻R和一个已知电阻R1，通过该电路测量电压，如何使用补偿法得到准确的电压值？解答：同样地，首先将电路搭建好，将电压表连接在待测电压的两端，读取电压表的示数。
然后，通过改变已知电阻R1的值，使得电压表的示数为零。
此时，已知电阻R1的阻值即为待测电阻R的阻值。
这是因为当电压表示数为零时，电路中的电流为零，根据并联电路的特性可知，待测电阻R和已知电阻R1的电流相等，因此它们的阻值也相等。
3. 在一个电路中，测量电压时使用了一个补偿电阻Rc，已知待测电压为10V，已知电阻R1的阻值为100Ω，测量电压表的示数为5V，求补偿电阻Rc的阻值。
解答：根据补偿法的原理，当电压表示数为零时，电路中的电流为零。
所以，根据欧姆定律可知，待测电压与电压表两端的电压降相等，即10V = Rc * I，其中I为电流值。
又根据并联电路的特性可知，电流分流比为 Rc / (R1 + Rc)。
将该电流分流比代入上式，可得到10V = Rc * (10V / (R1 + Rc))，解得Rc的阻值为100Ω。
通过以上习题的解答，我们可以看到补偿法测量电压的原理和方法。
电流和电压的测量练习题1. 问题：测量电路中的电流可以使用哪些方法？答案：测量电路中的电流可以使用安培计或电流表进行测量。
2. 问题：如果电流表的量程为10A，但要测量的电流超过了该范围，应该如何测量？答案：如果电流超过了电流表的量程，可以使用电流互感器（CT）来测量电流。
3. 问题：测量电路中的电压可以使用哪些方法？答案：测量电路中的电压可以使用电压表或万用表的电压测量功能来进行测量。
4. 问题：如果要测量交流电路中的电压，应该选择什么样的电压表？答案：如果要测量交流电路中的电压，应该选择交流电压表或万用表的交流电压测量功能来进行测量。
5. 问题：在测量电流和电压时，需要注意哪些方面？答案：在测量电流和电压时，需要注意选择合适的量程，正确连接仪器和电路，避免触摸裸露的导线或电路元件，以确保安全和准确的测量结果。
6. 问题：为什么在测量电流和电压时需要选择合适的量程？答案：选择合适的量程可以保证测量的准确性和仪器的安全性。
如果选择的量程过小，可能导致仪器损坏；如果选择的量程过大，可能无法读取到准确的测量值。
7. 问题：测量电路中的电流和电压时，应该如何连接仪器和电路？答案：在测量电路中的电流和电压时，应该根据仪器的说明书，将正负极正确连接到电路中，确保没有接反或短路的情况发生。
8. 问题：为什么在测量电流和电压时要避免触摸裸露的导线或电路元件？答案：触摸裸露的导线或电路元件可能导致电击或其他安全风险。
在测量时应尽量避免直接接触，可以使用绝缘手套或夹具来进行操作。
以上是关于电流和电压的测量练习题的回答。
希望对您有帮助！。
