扫频仪介绍

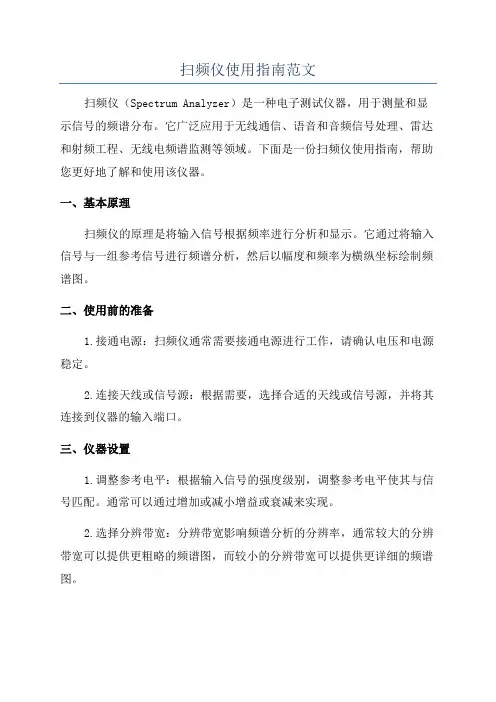

扫频仪使用指南范文扫频仪（Spectrum Analyzer）是一种电子测试仪器，用于测量和显示信号的频谱分布。

它广泛应用于无线通信、语音和音频信号处理、雷达和射频工程、无线电频谱监测等领域。

下面是一份扫频仪使用指南，帮助您更好地了解和使用该仪器。

一、基本原理扫频仪的原理是将输入信号根据频率进行分析和显示。

它通过将输入信号与一组参考信号进行频谱分析，然后以幅度和频率为横纵坐标绘制频谱图。

二、使用前的准备1.接通电源：扫频仪通常需要接通电源进行工作，请确认电压和电源稳定。

2.连接天线或信号源：根据需要，选择合适的天线或信号源，并将其连接到仪器的输入端口。

三、仪器设置1.调整参考电平：根据输入信号的强度级别，调整参考电平使其与信号匹配。

通常可以通过增加或减小增益或衰减来实现。

2.选择分辨带宽：分辨带宽影响频谱分析的分辨率，通常较大的分辨带宽可以提供更粗略的频谱图，而较小的分辨带宽可以提供更详细的频谱图。

3.设置中心频率和扫描范围：根据需要，选择合适的中心频率和扫描范围。

中心频率是扫描的中心点，而扫描范围是指从中心频率开始左右扫描的频率范围。

四、信号测量1.观察频谱图：在设置好仪器后，观察频谱图以查看信号的频谱分布。

频谱图通常显示信号的幅度和频率。

可以通过调整仪器参数来获得更清晰的观察结果。

2.测量峰值和谷值：通过对频谱图进行观察，可以测量信号的峰值和谷值。

峰值表示信号的最大幅度，谷值表示信号的最小幅度。

这些测量结果可以用于分析信号的强度和干扰情况。

3.测量带宽：可以使用扫频仪来测量信号的带宽。

通过观察频谱图的宽度，可以估计信号的带宽。

五、常见功能和技巧1.峰值：扫频仪通常提供峰值功能，可以快速找到频谱图中的最大峰值。

2.平均处理：扫频仪通常具有平均处理功能，可以提高频谱图的信噪比和分辨率。

可以使用平均处理来减少随机干扰的影响。

3.保存和导出数据：扫频仪通常可以将测量数据保存到内部存储器或外部存储设备上。

扫频仪的使用方法扫频仪是一种电子测试仪器，用于测量无线电频率范围内的信号强度、频谱分析及频率扫描等。

它广泛应用于通信、无线电、广播、电视、雷达等领域。

以下是扫频仪的使用方法：一、基本操作流程：1. 开启设备：接通电源，打开仪器电源开关。

2. 连接天线：将天线通过合适的接口连接到扫频仪上。

3. 设置起始频率和终止频率：根据需要测量的频率范围，通过调节频率范围选择开关或面板上的频率调节旋钮设置扫描的起始频率和终止频率。

4. 设置带宽：根据测量需求，设置合适的带宽。

通常情况下，带宽越宽，设备对信号的捕获能力越强，但分辨率会降低；反之，带宽越窄，分辨率越高，但信号捕获能力减弱。

5. 设置刷新速率：调节刷新速率以满足实时监测的需求。

6. 开始测量：按下开始或扫描按钮，扫频仪开始对预设频率范围内的信号进行测量。

二、测量结果解析：1. 频率显示：扫频仪可以在屏幕上显示信号的频率。

2. 强度显示：扫频仪可以通过信号强度显示功能，将信号的强度以柱状图或曲线图的形式显示在屏幕上，以直观地了解信号的强度变化。

3. 频谱分析：扫频仪能够对频率范围内的信号进行频谱分析，将不同频率上的信号以柱状图或曲线图的形式显示在屏幕上，以便用户观察信号强度和频率的分布情况，进而判定是否存在干扰或频率占用等问题。

4. 频率扫描：扫频仪可以根据设备的预设和设置，在频率范围内自动扫描信号，将检测到的信号显示在屏幕上，用户可以通过观察和分析这些信号来判断是否存在干扰源或非法使用频率等问题。

三、使用注意事项：1. 环境选择：使用扫频仪时应选择无电磁干扰的场所，避免异物或电磁波的干扰，以免影响测量结果的准确性。

2. 天线选择：根据需要测量的频率范围和环境条件选择合适的天线，使其与扫频仪的接口匹配，以确保信号的接收和测量精度。

3. 安全操作：在使用扫频仪时，不要接触高压设备或高功率无线电设备，以免发生触电或高频辐射的危险。

4. 带宽选择：根据实际需求合理选择带宽，避免带宽过宽导致测量精度下降或带宽过窄导致信号漏测。

扫频仪的工作原理
扫频仪是一种测量设备，它通过扫描调整特定频率范围内的信号来分析频谱。

工作原理如下：
1. 输入信号：扫频仪接收外部输入信号，可以是电磁波信号、音频信号或射频信号等。

2. 频率扫描：扫频仪通过改变内部的参考振荡器或频率控制器的频率，扫描整个感兴趣的频率范围。

这使得扫频仪能够对涉及的多个频率进行分析。

3. 信号混频：扫频仪将输入信号与内部参考频率混合。

混频的结果是产生一个新的信号，该信号包含了原始信号的频率信息。

4. 频谱分析：通过使用谐波分析和滤波器技术，扫频仪将混频产生的新信号分解成不同频率的频谱成分。

这样，扫频仪可以将频谱显示在屏幕上，并提供与频率、幅度、相位等相关的参数。

5. 数据输出：扫频仪可以通过屏幕、打印机、计算机接口等方式输出测量结果。

这样，用户可以进一步分析、记录或处理获得的频谱数据。

总之，扫频仪的工作原理是通过频率扫描、信号混频和频谱分析来实现对输入信号频谱的测量、分析和显示。

20
返回
21
(3)测频率特性和增益
按图连接
设备连接示意图
22
返回
扫频仪的两种输出电缆
23
调节图形幅度
•调节输出衰减，注意，这里改变的是被测设备输入 信号的大小 •调节Y轴增益旋钮（只改变显示)。 读出曲线上3dB处的宽度即为3dB带宽。 *如被测设备中含有检波器（如测鉴频特性曲线）， 则用直通电缆。 测增益 采用比较法。先用75欧姆电阻代替图七中的被测 电路，输出衰减调至0dB，或10dB,将屏上显示调到 适当位置例如3格，换上被测电路，保持显示旋钮不 动，调节输出衰减，使屏上图形与原来同高，则第 二次衰减的dB数就为该电路的增益。
•该信号经低通滤波器滤波形成菱形频标。
12
菱形频标
13
BT3-G主要技术指标
• • • • • • • • • • • • 扫频范围：1～300MHz。 扫频宽度：全扫频：1～300MHz，中心频率150MHz。 窄扫频：最大频偏≥100MHz，最小频偏≤1MHz，1～300MHz连续 可调。 点频：1～300MHz连续可调，输出正弦波。 扫频非线性：不大于1：1.2。 输出电压：0.5V（3.33mw）±10％。 输出平坦度：1～300MHz范围内，0dB衰减时全频段优±0.25dB。 输出衰减器：0～70dB，1dB步进。 输出阻抗：75Ω。 频率标记：内频率标记：50MHz、10MHz、1MHz复合菱形标记。 外频率标记：仪器外频标记输入端输入约6dBm的10～300MHz正弦 波信号，外接频标灵敏度优于300mV。 输入阻抗：470KΩ。
仪器 介绍(2)
频率特性测试仪
1
一、简介
• 名称：频率特性测试仪，简称扫频仪。
• 用途：用于调测设备的频率特性，例如调测调 谐放大器、滤波器、有源或无源网络的幅频特性 （频率响应曲线）得到带宽、增益 、带内不平度 等参数；调测鉴频器的S曲线等。
