扫频仪使用

12341234575 671 1123高频电子技术实验室实用扫频仪都采用令回扫期扫频振荡器停振的办法。

即来自电源变压器次级，未经移相的电压加到负脉冲形成电路，形成的负脉冲加到扫频振荡器，使其在回扫期无扫频信号输出，因而电子束将仅在水平扫描信号作用下，沿水平轴返回，在荧光屏上显示出一条零电平的水平基线。

这种方法不仅去掉了多余的回扫曲线，同时这条水平基线正好用作被测频率特性曲线的参考基线（零值线），给观测带来方便。

（六）频标电路为了充分发挥使用扫频仪的简便，迅速和直观的优点，还必须在被显示的频率特性曲线上附加频率标记，即利用“频标”来确定曲线上任一点所对应的频率值。

BT3型扫频仪采用差频的方法来获得频标。

工作原理可用图6-3予以说明。

暂不考虑谐波发生器，在频标混频器里象一切非线性电路工作一样，频率稳定度很高的1MHz（或10MHz）晶振信号和扫频信号混频，结果将产生差频输出。

扫频信号的频率在f min到f max范围内反复扫变，当扫频信号的频率自f min向晶振频率接近时，频差越来越小；当频率扫变到等于晶振频率时，产生零拍差频；而340.52901 75道G301左半管放大，频标信号被直接送到G301右半管放大。

这两个信号经混合放大后，输出一对互补信号。

在送给一对Y轴偏转板前，可由“影象极性”开关来改变屏幕上所显示曲线的正负极性。

G303是扫描基线箝位管。

调节“Y轴位置”旋钮，可使扫描基线沿Y轴方向上、下移动。

示波管的水平偏转系统，由于未采用锯齿波扫描，被大大简化了。

X轴偏转板信号是直接来自相移网络的一对互补的50Hz正弦信号。

“坐标亮度”旋钮用来控制荧光屏四个角的指示灯，左旋旋钮，两个对角的黄灯亮，使透明坐标测量板上的标尺刻度易于观察；右旋旋钮，另两个对角的红灯亮，有利于图象拍摄。

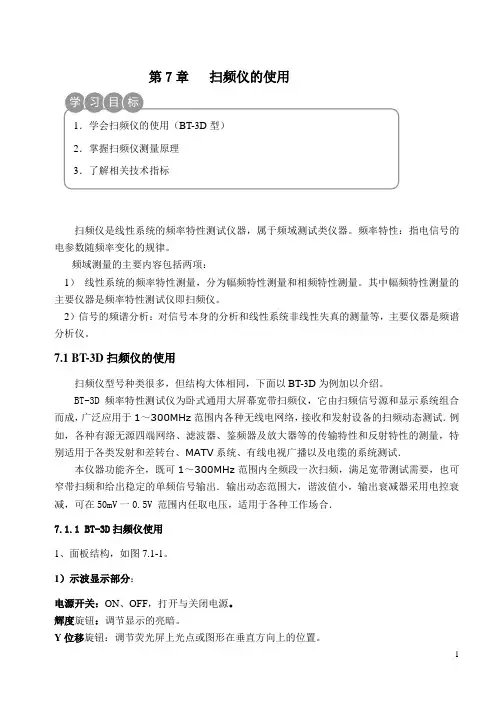

三、扫频仪的使用（一）面板装置BT-3型扫频仪的面板如图6-5所示。

1．显示部分（1）电源、辉度旋钮该控制装置是一只带开关的电位器，兼电源开关的辉度旋钮两种作用。

顺时针旋动此旋钮，即可接通电源，继续顺时针旋动，荧光屏上显示的光点或图形亮度增加。

使用时亮度宜适中。

（2）聚焦旋钮调节屏幕上光点细小圆亮或亮线清晰明亮，以保证显示波形的清晰度。

（3）坐标亮度旋钮在屏幕的4个角上，装有4个带颜色的指示灯泡，使屏幕的坐标尺度线显示明暸。

旋钮从中间位置向顺时针方向旋动时，荧光屏上两个对角位置的黄灯亮，屏幕上出现黄色的坐标线；从中间位置逆时针方向旋动时，另两个对角位置的红灯亮，显示出红色的坐标线。

黄色坐标线便于观察，红色坐标利于摄影。

（4）Y轴位置旋钮调节荧光屏上光点或图形在垂直方向上的位置。

（5）Y轴衰减开关有1，10，100 三个衰减档级。

根据输入电压的大小选择适当的衰减档级。

（6）Y轴增益旋钮调节显示在荧光屏上图形垂直方向幅度的大小。

（7）影象极向开关用来改变屏幕上所显示的曲线波形正负极性。

当开关在“+”位置时，波形曲线向上方向变化（正极性波形）；当开关在“一”位置时，波形曲线向下方向变化（负极性波形）。

当曲线波形需要正负方向同时显示时，只能将开关在“+”和“一”位置往复变动，才能观察曲线波形的全貌。

（8）Y轴输入插座由被测电路的输出端用电缆探头引接此插座，使输入信号经垂直放大器，便可显示出该信号的曲线波形。

2．扫描部分（9）波段开关输出的扫频信号按中心频率划分为三个波段（第I波段1MHz～75MHz、第II波段75MHz～150MHz、第III波段150MHz～300MHz）可以根据测试需要来选择波段。

（10）中心频率度盘能连续地改变中心频率。

度盘上所标定的中心频率不是十分准确的，一般是采用边调节度盘，边看频标移动的数值来确定中心频率位置。

（11）输出衰减(dB)开关根据测试的需要，选择扫频信号的输出幅度大小。

按开关的衰减量来划分，可分粗调、细调两种。

粗调：0dB，10dB，20dB，30dB，40dB，50dB，60dB，细调：0dB，2dB，3dB，4dB，6dB，8dB，10dB。

粗调和细调衰减的总衰减量为70dB。

（12）扫频电压输出插座扫频信号由此插座输出，可用75Ω匹配电缆探头或开路电缆来连接，引送到被测电路的输入端，以便进行测试3．频标部分（13）频标选择开关有lMHz、l0MHz和外接三档。

当开关置于1MHz档时，扫描线上显示lMHz的菱形频标；置于10MHz档时，扫描线上显示10MHz 的菱形频标；置于外接时，扫描线上显示外接信号频率的频标。

（14）频标幅度旋钮调节频标幅度大小。

一般幅度不宜太大，以观察清楚为准。

（15）频率偏移旋钮调节扫频信号的频率偏移宽度。

在测试时可以调整适合被测电路的通频带宽度所需的频偏，顺时针方向旋动时，频偏增宽，最大可达±7.5MHz以上，反之则频偏变窄，最小在±0.5MHz以下。

（16）外接频标输入接线柱当频标选择开关置于外接频标档时，外来的标准信号发生器的信号由此接线柱引入，这时在扫描线上显示外频标信号的标记。

（二）使用方法与技巧1．测试探头的选择本仪器配有检波输入、开路输入、匹配输出和开路输出四根测量用电缆探头。

电缆线的阻抗为75Ω，它们的一端都有插头，接到扫频仪的“Y轴输入”或“扫频电压输出”插座上；另一端则不相同。

各种电缆探头电路如图6-6所示。

这些探头的用途各不相同，使用时应予以区别。

图6-6 各种电缆探头电路输入电缆探头的选择：当被测网络的输出端有检波器时（如电视接收机的图象中放），应选用开路输入电缆探头。

若被测网络的输出端不带检波器（如电视接收机的视放级），必须使用带检波探头的输入电缆。

输出电缆探头的选择：被测网络的输入阻抗为75Ω，应选用开路输出电缆探头；被测网络的输入阻抗为高阻抗，则应选用匹配输出电缆探头。

否则，由于不匹配，将使扫频仪的输出减小，并带来误差。

2．测试前的检查（l）测试准备仪器接通电源，预热10分钟后，调好辉度和聚焦，便可对仪器进行检查。

（2）频标的检查将频标选择开关置于1MHz或10MHz档。

扫描基线上应呈现若干个菱形频标信号，调节频标幅度旋钮，可以均匀地改变频标的大小。

（3）频偏的检查将频率偏移旋钮由最小旋到最大时，荧光屏上呈现的频标数，应满足±0.5MHz～±7.5MHz连续可调。

（4）输出扫频信号频率范围的检查图6-7 输出扫频信号寄生调幅的检查仪器的扫频信号频率覆盖范围（中心频率覆盖范围），应达到lMHz～300MHz，三个波段的衔接应有适当余量。

检查时将仪器输入端接入检波输出电缆，仪器输出端接上75Ω匹配电缆，直接连接这两根电缆探头，Y轴增益调整得当，屏幕上即显示出理想的矩形曲线（由于等幅的扫频信号经检波后的输出为一直流电压，因此在屏幕上显示出一个矩形曲线）。

这时，将频标增益放在适当位置，频标选择放在10MHz处，在各个波段上转动中心频率度盘，屏幕上显示的矩形曲线会出现一个凹陷点。

这个凹陷点就是扫频信号的零频率点（这是由于示波器的垂直放大器在零频率点增益明显下降造成的）。

以此为起点检查第I波段的频率范围；然后再顺次检查第Ⅱ波段和第Ⅲ波段的频率范围。

检查时，用10MHz的频标，当每个波段在转动中心频率度盘时，其频标通过屏面中心线的个数应达到以下要求:第I波段频标为8个，频率范围为1MHz～75MHz；第Ⅱ波段频标为9个，频率范围为75MHz～150MHz；第Ⅲ波段频标为15个，频率范围为150MHz～300MHz。

（5）输出扫频信号寄生调幅的检查同频率范围的检查项。

将粗、细衰减均置于0dB档级，调节Y轴增益旋钮，使屏幕上显示的矩形具有适当的高度。

在规定的±7.5Mz频偏下，观察屏幕上的矩形（如图6-7所示）。

根据测得矩形的最大高度A和最小高度B，即可计算扫频信号的寄生调幅系数M（%）=[（A-B）/（A+B）]×100%要求在整个频段范围内，M≤±7.5%。

按此指标分别检查Ⅰ，Ⅱ，Ⅲ波段。

（6）仪器输出电压的检查在仪器输出孔上插入终端接有75Ω电阻的电缆，用超高频毫伏表测量其电缆输出电压，其有效值应大于100mV。

在没有超高频毫伏表时，直接从仪器上亦可检查，检查时将Y轴衰减开关放在10档，Y轴增益旋钮旋至最大，屏幕上矩形高度只要大于20mm，即符合要求。

3．电路幅频特性的基本测试方法在进行测试前检查的基础上，进行幅频特性的测试。

（1）根据被测电路指标规定的中心频率值，选择适当的波段开关档级和调节中心频率度盘。

（2）按图6-8所示电路连接被测电路和扫频仪。

若被测电路是个不带检波器的四端网络，将输出匹配电缆接到仪器的扫频电压输出插座，电缆的另一端接到被测电路的输入端，另一端（检波头）接被测电路的输出端。

若被测电路是带有检波器的四端网络，则不用探测器，而用输入电缆线直接将被测对象的检波输出接到本仪器的Y轴输入端。

（3）选择适当的输出衰减开关和Y轴增益旋钮。

（4）选择测试所需的频标选择开关档级和适当调节频标幅度旋钮。

（5）根据扫频仪屏幕上所显示的幅频特性曲线和面板控制装置，进行定量读数。

根据频标，可以直接读出幅频特性曲线的频率值。

如果测读的频率不在频标上，则可根据相邻两个频标之间占据的水平距离进行粗略的估算。

若须要精确测量频率，可采用外接频标信号。

757515080 2928313275567575高频电子技术实验室其四，测试时，输出电缆和检波探头的接地线应尽量短些，切忌在检波头上加接导线（也不应另外加接地线）。

四、扫频仪的测试应用（一）测试调谐放大器以一个中频放大器为例。

它的技术指标如下：中心频率为30MHz，频带宽度为6MHz，增益大于50dB，特性曲线顶部呈双峰曲线，平坦度小于ldB。

测试步骤和方法如下。

1．调整方法开机预热，调节辉度、聚焦，使图形清晰，基线与扫描线重合，频标显示正常。

波段选择开关置于I位置，中心频率为30MHz，频偏约为±5MHz，扫频电压输出接带75Ω的匹配电缆，Y轴输入接检波器电缆，把以上两根电缆探头直接相连。

Y轴衰减置于“1”位置，Y轴增益旋至最大位置，调节输出衰减使曲线呈矩形，且其幅度为5大格，记下输出衰减的分贝数，如为12dB。

2．测试电路测试时，可按图6-8所示连接电路。

但输出电缆探头接一个510pF左右的隔直电容，再接到中频放大器的输入端，引入这个隔直电容的目的，是防止影响放大器电路的偏置电压；带检波器电缆探头经1KΩ隔离电阻接于中频放大器的输出端，有这个隔离电阻可以减小检波器的输入电容对调谐频率的影响。

3．测试方法将Y轴衰减置于10档上（相当于衰减20dB），输出粗调衰减置于40dB上，再来调整输出细衰减，使波形曲线高度为5大格，记下总分贝数，如为42dB，则该中频放大器的电压增益为：电压总增益=42dB+20dB-l2dB=50dB。
