扫频分析

扫频仪的工作原理
扫频仪是一种测量设备，它通过扫描调整特定频率范围内的信号来分析频谱。

工作原理如下：
1. 输入信号：扫频仪接收外部输入信号，可以是电磁波信号、音频信号或射频信号等。

2. 频率扫描：扫频仪通过改变内部的参考振荡器或频率控制器的频率，扫描整个感兴趣的频率范围。

这使得扫频仪能够对涉及的多个频率进行分析。

3. 信号混频：扫频仪将输入信号与内部参考频率混合。

混频的结果是产生一个新的信号，该信号包含了原始信号的频率信息。

4. 频谱分析：通过使用谐波分析和滤波器技术，扫频仪将混频产生的新信号分解成不同频率的频谱成分。

这样，扫频仪可以将频谱显示在屏幕上，并提供与频率、幅度、相位等相关的参数。

5. 数据输出：扫频仪可以通过屏幕、打印机、计算机接口等方式输出测量结果。

这样，用户可以进一步分析、记录或处理获得的频谱数据。

总之，扫频仪的工作原理是通过频率扫描、信号混频和频谱分析来实现对输入信号频谱的测量、分析和显示。

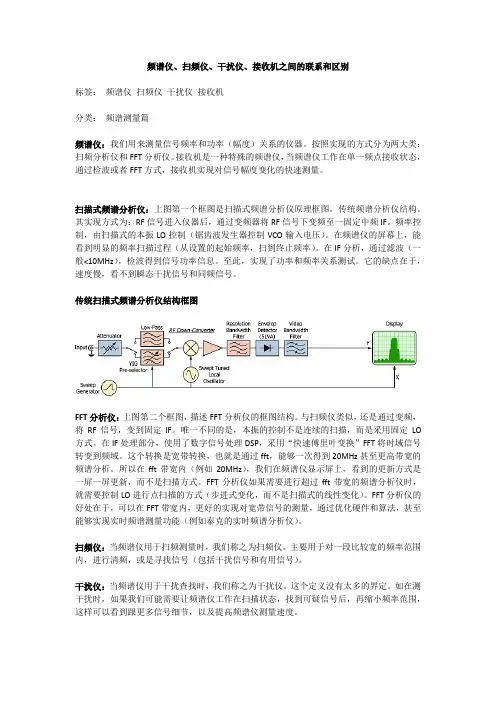

频谱仪、扫频仪、干扰仪、接收机之间的联系和区别标签：频谱仪扫频仪干扰仪接收机分类：频谱测量篇频谱仪：我们用来测量信号频率和功率（幅度）关系的仪器。

按照实现的方式分为两大类：扫频分析仪和FFT分析仪。

接收机是一种特殊的频谱仪，当频谱仪工作在单一频点接收状态，通过检波或者FFT方式，接收机实现对信号幅度变化的快速测量。

扫描式频谱分析仪：上图第一个框图是扫描式频谱分析仪原理框图。

传统频谱分析仪结构。

其实现方式为：RF信号进入仪器后，通过变频器将RF信号下变频至一固定中频IF。

频率控制，由扫描式的本振LO控制（锯齿波发生器控制VCO输入电压）。

在频谱仪的屏幕上，能看到明显的频率扫描过程（从设置的起始频率，扫到终止频率）。

在IF分析，通过滤波（一般<10MHz），检波得到信号功率信息。

至此，实现了功率和频率关系测试。

它的缺点在于，速度慢，看不到瞬态干扰信号和同频信号。

传统扫描式频谱分析仪结构框图FFT分析仪：上图第二个框图，描述FFT分析仪的框图结构。

与扫频仪类似，还是通过变频，将RF信号，变到固定IF。

唯一不同的是，本振的控制不是连续的扫描，而是采用固定LO 方式。

在IF处理部分，使用了数字信号处理DSP，采用“快速傅里叶变换”FFT将时域信号转变到频域。

这个转换是宽带转换，也就是通过fft，能够一次得到20MHz甚至更高带宽的频谱分析。

所以在fft带宽内（例如20MHz），我们在频谱仪显示屏上，看到的更新方式是一屏一屏更新，而不是扫描方式。

FFT分析仪如果需要进行超过fft带宽的频谱分析仪时，就需要控制LO进行点扫描的方式（步进式变化，而不是扫描式的线性变化）。

FFT分析仪的好处在于，可以在FFT带宽内，更好的实现对宽带信号的测量，通过优化硬件和算法，甚至能够实现实时频谱测量功能（例如泰克的实时频谱分析仪）。

扫频仪：当频谱仪用于扫频测量时，我们称之为扫频仪。

主要用于对一段比较宽的频率范围内，进行清频，或是寻找信号（包括干扰信号和有用信号）。

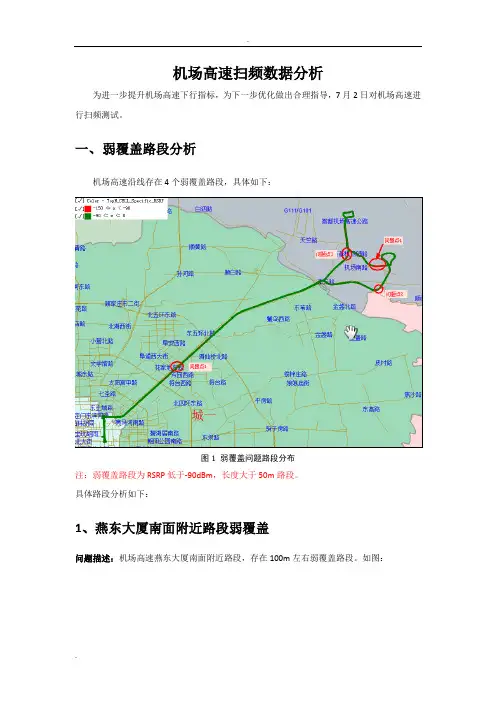

机场高速扫频数据分析为进一步提升机场高速下行指标，为下一步优化做出合理指导，7月2日对机场高速进行扫频测试。

一、弱覆盖路段分析机场高速沿线存在4个弱覆盖路段，具体如下：图1 弱覆盖问题路段分布注：弱覆盖路段为RSRP低于-90dBm，长度大于50m路段。

具体路段分析如下：1、燕东大厦南面附近路段弱覆盖问题描述：机场高速燕东大厦南面附近路段，存在100m左右弱覆盖路段。

如图：问题分析：如图示，该路段主要由朝阳天成绿化带HL-1和朝阳燕东大厦HL-3覆盖，由于朝阳天成绿化带HL-1受机场快轨高架阻挡，在该路段RSRP为-95dBm左右；朝阳燕东大厦HL-3由于受高楼阻挡，在该路段RSRP亦在-93dBm以下。

导致该路段覆盖偏弱，SINR 较差。

优化措施：1、朝阳望京HL-1机械下倾角调至10度。

2、为彻底解决该路段覆盖，建议在附近新建基站加强覆盖。

2、京平高速往T3附近弱覆盖问题描述：京平高速往T3方向附近，存在60m左右弱覆盖路段。

如图：问题分析：如图示，该路段离通州管头村北HL基站教近，但由于通州管头村HL-1被搅拌站阻挡，无法对该路段形成有效覆盖，导致在该路段覆盖杂乱，SINR较差。

优化措施：1、由于通州管头村HL-1被阻挡，建议提升朝阳机场南线T3收费站HL-2功率至112。

2、如通过附近基站功率优化不能解决该路段覆盖，建议在该路段新建基站加强覆盖。

3、机场高速华谊桥附近弱覆盖问题描述：机场高速华谊桥附近，存在300m左右弱覆盖路段。

如图：问题分析：如图示，该路段由朝阳机场华谊桥HLG-2、3小区覆盖，华谊桥基站本身较矮（越25m左右），且受专机楼高架阻挡，导致在该路段覆盖较弱，服务小区和邻区RSRP在-97dBm 以下，SINR较差。

优化措施：该路段无法通过RF优化改善覆盖，建议在该路段附近新建基站加强覆盖。

4、机场岗山路弱覆盖问题描述：机场岗山路由于，岗山路基站退服，导致该路段存在600m弱覆盖。

扫频仪使用方法扫频仪是一种用于频率扫描和信号分析的仪器，广泛应用于通信、无线电、雷达等领域。

正确的使用方法可以帮助用户更准确、高效地进行频率扫描和信号分析。

下面将介绍扫频仪的使用方法。

首先，使用扫频仪之前需要对仪器进行基本的检查和准备工作。

确保扫频仪处于正常工作状态，电源和信号输入接口连接正确，无异常情况发生。

同时，对于初次使用或长时间未使用的扫频仪，建议进行一次全面的系统自检，以确保各项功能正常。

接下来，根据实际需要设置扫频仪的参数。

这包括频率范围、扫描速度、分辨率带宽等参数的设定。

根据具体的应用场景和测试要求，合理设置这些参数可以更好地满足实际需求，提高测试效率和准确性。

在进行频率扫描和信号分析时，需要注意保持仪器的稳定。

避免外界干扰和仪器本身的震动对测试结果的影响。

在测试过程中，可以通过调整仪器的放置位置、使用防护罩等方式来减小外界干扰，保证测试的准确性。

另外，在频率扫描和信号分析过程中，需要注意对测试结果进行实时监测和记录。

扫频仪通常具有数据存储和显示功能，可以实时显示和记录测试结果。

及时对测试数据进行分析和处理，可以更好地发现问题和进行后续的数据分析工作。

最后，在使用完扫频仪后，需要做好仪器的清理和保养工作。

及时清理仪器表面的灰尘和污垢，保持仪器的外观清洁。

同时，定期对仪器进行维护保养，延长仪器的使用寿命，保证仪器的准确性和稳定性。

综上所述，正确的使用方法对于扫频仪的使用至关重要。

通过对仪器的基本检查和准备工作、合理设置参数、保持稳定、实时监测和记录测试结果以及做好仪器的清理和保养工作，可以更好地发挥扫频仪的作用，提高测试效率和准确性。

希望以上内容对您有所帮助，谢谢阅读。
