一、范围:凡本厂所有静电环测试作业均适用.
二、内容:
2-1投入物料:无
2-2使用设备: 静电环测试仪﹑静电环
2-3作业内容:
2-3-1测试者将静电环戴于手腕﹐且金属片与皮肤完全接触后扣紧.
2-3-2测试时﹐测试者先将静电环与腕带接触端扣好﹐然后把静电环之鳄鱼夹夹于静电环测试仪之输出线连接(如图1).
2-3-3测试者将其戴静电环之手掌与测试仪之圆金属面接触﹐测试仪上三个LED 灯会亮起其中一个﹐若中间绿色(GOOD)LED 灯亮且有蜂鸣声﹐则为合格（如图2）﹐若两边之红色(LOW 和HIGH)LED 灯任意一个亮﹐则为不合格（如图3）.
绿色灯亮OK 红色灯亮NG 图1 图2 图3
2-3-4若测试不合格﹐测试者先检查静电带与手腕之松紧度及静电环与测试仪输出线连接是否良好﹐第二次测试仍不合格则立即更换静电环﹐再进行测试﹐直到绿色(GOOD)LED 灯亮为止.
2-3-5测试合格﹐测试者将测试结果及日期填入《静电环测试记录表》内.
四、注意事项:
4-1测试时﹐触摸测试仪之圆金属面的手掌部位不能有手套或其它绝缘物﹐以免接触不良造成误判. 4-2戴好静电环且测试合格后方可作业.
4-3静电手环的宽松带需戴在手腕上且金属片与皮肤完全接触并拉紧，不可戴在手套或衣服上。
五、相关檔: 无
六、使用窗体:

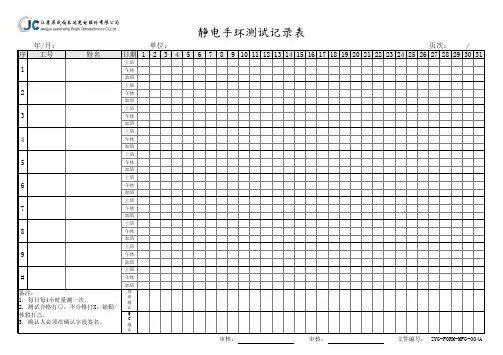

6-1静电环测试记录表 测试仪金属面
测试
仪输
出线
与静
电环
连接。
编制部门制造中心编制日期2020.10.16 版本/状态A/0 页次2/45.1.2 将测试线插入仪器插孔中，用手按下金属圆盘检查是否安装好，若安装好指示灯亮（HIGH）。
5.2 测试方法：5.2.1 固定测试:在确保静电手环测试仪通电情况下，先佩戴好静电环，手腕带内金属片须贴紧着手皮肤，再将静电手环的鳄鱼夹与测试仪的连接线相连，最后按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。
（如图1，2）图1 图25.2.2 移动测试（工作时的测试方法）：在确保静电手环测试仪通电情况下，且在工作期间测试，先将静电环测试仪夹于静电接地线或静电手环的鳄鱼夹上，再通知被测试人员按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。
（如图3）编制部门制造中心编制日期2020.10.16 版本/状态A/0 页次3/4图35.3 测试判定：当测试仪上的绿色“PASS或GOOD”灯亮，且听到蜂鸣器“滴”的声音时，表示静电环合格；当红色“LOW或HIGH”灯亮，在确定静电手环与仪器连接好的情况下说明该静电手环已不合格要及时更换静电环，并重新测试直到更换测试合格为止，最后将测试结果记录于《静电环测试记录表》内。
5.4 静电环测试仪功能确认：5.4.1 静电手环功能确认。
5.4.2 用一个合格的静电环样本按标准测试方法确认，若绿色PASS或GOOD灯亮表示此仪器功能正常；若红色LOW/HIGH灯亮表示此仪器功能不正常，需停止使用并处理。
5.4.3 用一个NG的静电环样本按标准测试方法确认，若红色LOW/HIGH灯亮表示此仪器功能正常；若绿色PASS灯亮表示此仪器功能不正常，需停止使用并处理。
5.5 注意事项：5.5.1 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤。
5.5.2 防静电手环佩戴完毕后，将连接线的鳄鱼夹夹到静电接地地线上。
5.5.3 在测试静电环时手不能接触测试仪后面的插孔及连接线金属部位，否则测试结果不准确。
项目图
Item 1上班前用手抹放电杆首2再确认静电手环戴在人3取校正OK之静电手环测4
对静电手环进行测试：仪是否为OK 品 )A:将测试仪器线夹子夹B: 用非戴静电手环之并检测其结
果 1)检测时
“GOOD”绿 2)检测时“HIGH”红
环与地线电阻阻5
把测试结果记录于<静
注意事项(NOTICE)1、手腕
必须与2、静电环测试3、测试后必须4、更换新的静5、当测试过程使用工具
(TOOLS)&
修静电测
试仪订<静电环测试记
记录
3)检测时“LOW”红色显示灯亮 表示该静电环不符合规格，并检验静电制订、修订日期
修订版本制定修订内容制表者
Prepared By 核准者
Approved By 1
名称
MODEL
标准工时
Standard Time
作业内容
CONTENTS OF OPERATION
防静电手环测试仪
彭 杰
深圳市金大智能创新科技有限公司
标准作业指导书(STANDARD OPERATION PROCEDURE)
操作名称
Operation 站别Statiol 静电手环测试
1次/班
确认者
Checked By 文件版本
File Rev
1
首次导入
綠色ESD 靜電線
測試儀器線
靜電手環
接地線
靜電手環
ATTENTION
SENSITIVE DEVICES
OBSERVE PRECAUTIONS
ELECTROSTATI
FOR HANDLING。
【精编范文】静电环测试指导书-精选word文档
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
静电环测试指导书
篇一：测试静电手环作业指导书
一.目的
规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。
二.适应范围
电子厂生产车间所有电子产品接触人员
三.仪器安装
3.1.打开静电手环测试器后面的电池盒，装入9号电池，盖好外壳。
3.2.将测试连接线插入仪器插孔中，用手按下金属圆盘是否已安装好，若安装
好指示灯亮（HIGH）红灯并发出“嘀”声音讯号。
四.静电手环检测方法
4.1.有线静电手环检测：
如图1所示将有线静电手环的接地线上的夹子与系统接地线上的夹子夹在一起，静电手环佩戴在手腕上，手腕带上的铁片必须紧贴着皮肤，然后将手掌平放按
在手腕带测试仪上，此时看测试仪上的指示灯，如下：
（1）若“GOOD”灯亮，且听到声音讯号，表示静电手环为合格。
（2）若“LOW”灯亮，静电手环到地线的电阻阻值小于750KΩ,表示静电手环
为不合格。
（3）若“HIGH"灯亮，检查静电手环的铁片是否是紧贴在手腕上否则静电手环
接地线断，表示静电手环为不合格。
4.2.无线静电手环检测：。
