《单片机原理与应用》第11章

第6章 AT89S51的定时/计数器参考答案1．答：（A ）对；（B ）错；（C ）错；（D ）错； 2．答：因为机器周期： 所以定时器/计数器工作方式0下，其最大定时时间为同样可以求得方式1下的最大定时时间为262.144ms ；方式2下的最大定时时间为1024ms 。

3．答：定时/计数器作定时时，其计数脉冲由系统振荡器产生的内部时钟信号12分频后提供。

定时时间与时钟频率和定时初值有关。

4．答：由于确认1次负跳变要花2个机器周期，即24个振荡周期，因此外部输入的计数脉冲的最高频率为系统振荡器频率的1/24。

5．答：定时器/计数器T0在计数和定时工作完成后，均采用中断方式工作。

除了第一次计数工作方式设置在主程序完成外，后面的定时或计数工作方式分别在中断程序完成，用一标志位识别下一轮定时器/计数器T0的工作方式。

参考程序如下：ORG 0000H LJMP MAIN ORG000BHLJMP IT0PMAIN: MOV TMOD,#06H ；定时器/计数器T0为计数方式2 MOV TL0,#156；计数100个脉冲的初值赋值MOV TH0,#156 SETB GATE ；打开计数门 SETB TR0 ；启动T0，开始计数 SETB ET0 ；允许T0中断 SETB EA ；CPU 开中断CLRF0；设置下一轮为定时方式的标志位WAIT: AJMP WAIT IT0P: CLREA ；CPU 关中断)(410312126s f T OSCcy μ=⨯==)(192.81042261313ms T T C MAX =⨯⨯=⨯=-JB F0,COUNT ；F0=1，转计数方式设置MOV TMOD,#00H ；定时器/计数器T0为定时方式0MOV TH0,#0FEH ；定时1ms初值赋值MOV TL0,#0CHSETB EARETICOUNT: MOV TMOD,#06HMOV TL0,#156SETB EARETI6. 答：定时器/计数器的工作方式2具有自动恢复初值的特点，适用于精确定时，比如波特率的产生。

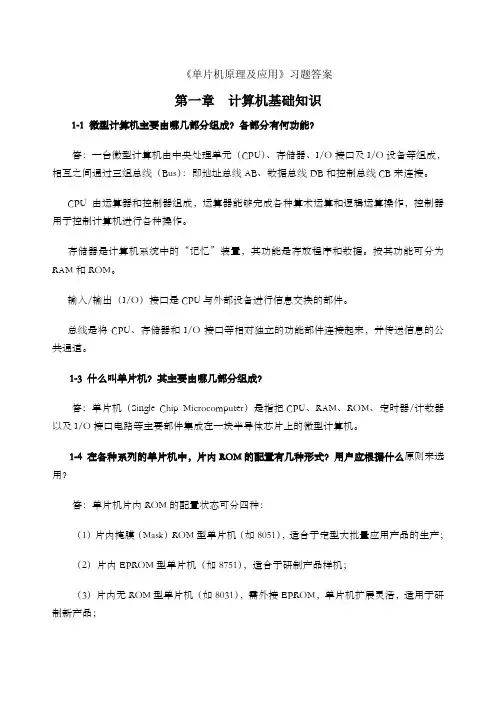

《单片机原理及应用》习题答案第一章计算机基础知识1-1 微型计算机主要由哪几部分组成？各部分有何功能？答：一台微型计算机由中央处理单元（CPU）、存储器、I/O接口及I/O设备等组成，相互之间通过三组总线（Bus）：即地址总线AB、数据总线DB和控制总线CB来连接。

CPU由运算器和控制器组成，运算器能够完成各种算术运算和逻辑运算操作，控制器用于控制计算机进行各种操作。

存储器是计算机系统中的“记忆”装置，其功能是存放程序和数据。

按其功能可分为RAM和ROM。

输入/输出（I/O）接口是CPU与外部设备进行信息交换的部件。

总线是将CPU、存储器和I/O接口等相对独立的功能部件连接起来，并传送信息的公共通道。

1-3 什么叫单片机？其主要由哪几部分组成？答：单片机（Single Chip Microcomputer）是指把CPU、RAM、ROM、定时器/计数器以及I/O接口电路等主要部件集成在一块半导体芯片上的微型计算机。

1-4 在各种系列的单片机中，片内ROM的配置有几种形式？用户应根据什么原则来选用？答：单片机片内ROM的配置状态可分四种：（1）片内掩膜（Mask）ROM型单片机（如8051），适合于定型大批量应用产品的生产；（2）片内EPROM型单片机（如8751），适合于研制产品样机；（3）片内无ROM型单片机（如8031），需外接EPROM，单片机扩展灵活，适用于研制新产品；（4）EEPROM（或Flash ROM）型单片机（如89C51），内部程序存储器电可擦除，使用更方便。

1-5 写出下列各数的另两种数制的表达形式（二、十、十六进制）1-6 写出下列各数的BCD参与：第二章MCS-51单片机的硬件结构2-1 8052单片机片内包含哪些主要逻辑功能部件？答：8052单片机片内包括：①8位中央处理器CPU一个②片内振荡器及时钟电路③256B数据存储器RAM。

④8KB片内程序存储空间ROM⑤21个特殊功能寄存器SFR⑥4个8位并行I/O端口（32条线）⑦1个可编程全双工串行口⑧可寻址64KB的外部程序存储空间和外部数据存储空间⑨3个16位的定时器/计数器⑩6个中断源、2个优先级嵌套中断结构2-2 8052的存储器分哪几个空间？如何区别不同空间的寻址？答：⑴8052的存储器分为6个编址空间：①片内ROM的容量为8KB，其地址为0000H~1FFFH；②可扩展片外ROM的容量为64KB，其地址为0000H~FFFFH；片内RAM的容量为256B，其地址为00H~FFH分为二块：③地址00H~7FH共128B 为片内RAM低区，④另128B为片内RAM高区，其地址空间为80H`FFH，其地址空间与SFR功能寄存器地址重叠；⑤可扩展片外RAM的容量为64KB，其地址为0000H~1FFFH；⑥特殊功能寄存器SFR的空间为128B，其地址为80H~FFH，但实际只定义了26B单元，这26B单元分散在80H`F0H。

尽管允许在计数过程中读写16位计数器TIM1_CNTR的当 前值，但由于计数器TIM1_CNTR没有输入缓冲器，因此，最 好不要在计数过程中对计数器进行写操作，应先把计数器暂 停(将计数允许/停止控制位CEN—TIM1_CR1[0]清0)后，再写 入，以免产生不必要的误差。
第7章 STM8S系列MCU定时器
TIM1定时器功能完善，可实现下列操作： (1) 基本定时操作、计数操作。 (2) 利用输入捕获功能，测量脉冲信号时间参数(高、低 电平时间)。 (3) 利用输出比较功能，可产生单脉冲信号、PWM信号 等。 (4) 在PWM输出信号中，具有死区时间编程选择功能。 (5) 具有与其他定时器联动的功能。
第7章 STM8S系列MCU定时器
表7-1 STM8S定时器的主要功能
定时器 计数 计数 编号 方向 长度
分频系数
捕获 /比较 (CC) 通道数
向上
1～65 536 之间任意
TIM1
16
4
向下
整数
互 补
重 复 计
外部 刹车 与其他定时
计数脉冲可选
输 数 输入 器级联
出器
可选，有外部 3 8 位 1 TIM5、TIM6
第7章 STM8S系列MCU定时器 图7-1 高级控制定时器TIM1的内部结构
第7章 STM8S系列MCU定时器
7.2 TIM1时基单元
TIM1时基单元内部结构如图7-2所示。它由16位预分频 器TIM1_PSCR(TIM1_PSCRH, TIM1_PSCRL)、16位双向(向 上或向下)计数器TIM1_CNTR(TIM1_CNTRH, TIM1_CNTRL)、 16位自动重装寄存器TIM1_ARR(TIM1_ARRH,TIM1_ARRL) 及8位重复计数器TIM1_RCR组成。

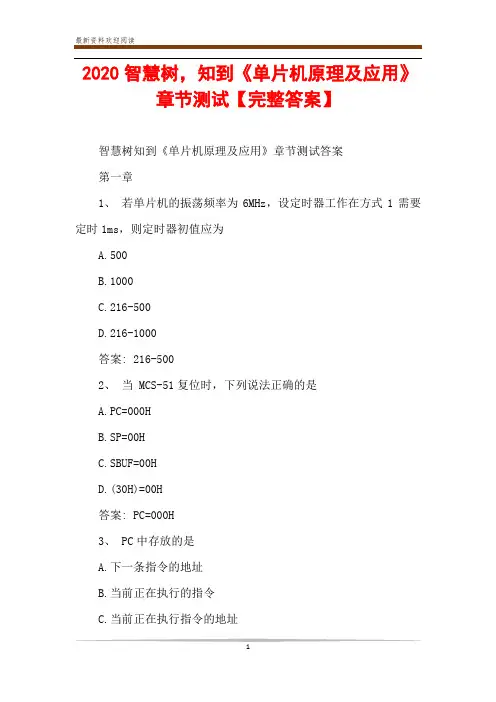

2020智慧树，知到《单片机原理及应用》章节测试【完整答案】智慧树知到《单片机原理及应用》章节测试答案第一章1、若单片机的振荡频率为6MHz，设定时器工作在方式1需要定时1ms，则定时器初值应为A.500B.1000C.216-500D.216-1000答案: 216-5002、当 MCS-51复位时，下列说法正确的是A.PC=000HB.SP=00HC.SBUF=00HD.(30H)=00H答案: PC=000H3、 PC中存放的是A.下一条指令的地址B.当前正在执行的指令C.当前正在执行指令的地址D.下一条要执行的指令答案: 下一条要执行的指令4、所谓CPU是指A.运算器与控制器B.运算器与存储器C.输入输出设备D.控制器与存储器答案: 运算器与控制器5、当ALE信号有效时,表示A.从ROM读取数据B.从P0口可靠地送出地址低8位C.从P0口送出数据D.从RAM中读取数据答案: 从P0口可靠地送出地址低8位6、世界上第一台电子见算计诞生于( )年。

A.1946B.1956C.1940D.1950答案: 19467、以微处理器为核心组成的微型计算机属于( )计算机。

A.第一代B.第二代C.第三代D.第四代答案: 第四代8、个人计算机属于( )。

A.小巨型机B.小型计算机C.微型计算机D.中型计算机答案: 微型计算机9、通常所说的PC是指( )。

A.大型计算机B.小型计算机C.中型计算机D.微型计算机答案: 微型计算机10、 8051单片机的字长是位A.8B.4C.16D.32答案: 811、存储器分成内存和外存两大部分，其中外内存可以直接与CPU交换信息。

A.对B.错答案: 错12、当MCS-51上电复位时，堆栈指针SP=07H。

( )A.对B.错答案: 对13、MCS-51的特殊功能寄存器分布在00H~7FH地址范围内。

( )A.对B.错答案: 错14、程序存储器和数据存储器的作用不同，程序存储器一般用存放数据表格和程序，而数据存储器一般用来存放数据( )A.对B.错答案: 错15、 MCS-51上电复位时，SBUF=00H。
