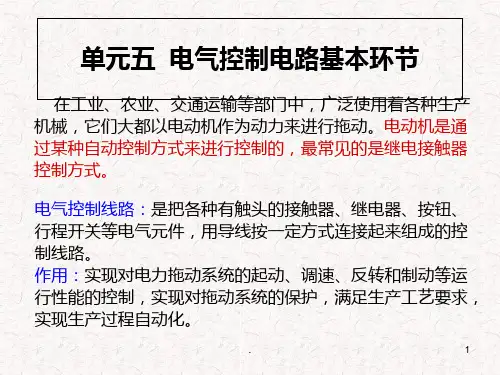

电气控制线路课件(带动画)

4.6.3 电气控制线路的流程图设计法
1）设计步骤
第1步：绘制电器工作流程图。电器工作流 程图的绘制是按照电器工作次序从左到右进行 的首先在左侧列出控制图中全部电器，如按钮、 接触器、继电器等，每一个电器占一行。
然后按照电器工作的时间顺序从左到右依 次画出各电器的状态框，每个电器的状态框与 左侧相同电器画在同一行上，并且框内写入相 应电器的文字符号。
.
15
启动工作要求：
1）能够进行手动或自动两 种启动控制；
2）手动启动：按启动按钮， KM1通电，主触点闭合，启 动完成后，手动按按钮3使 KA通电，然后KM2通电
3）自动启动：按启动按钮， KM1通电，主触点闭合，延 时一定时间后，自动使KA通 电，然后KM2通电；
4）停机：按停机按钮，KM1 释放，延时T后，KM2释放。
工作要求： 启动：按按钮SB1、KM1动作、 接通主电路、电机启动并工 作、KV工作； 停机：按按钮SB2、KM1释放、 KM2动作、电机转速下降、 当转速接近零时，KV释放、 KM2释放、断开主电路。
.
4
根据控制要求，绘制电器工作流程图：
注意：区分停机状态下和电机转动状态下的KM1白框
.
5
根据电器工作流程图写各电器初步逻辑表达式：
.
2
第3步：绘制电器控制线路图；即将逻辑表 达式等号左边的一个文字符号画成线圈，右边 的一行每个文字符号画成按要求连接的触点。 在画触点时，不带求反符号的画成常开触点， 带求反符号的画成常闭触点。每个含线圈的的 总线路都是并联接在电源线之间，左右两侧分 别接到两个竖线上，这两条竖线为三相电路中 的两相、或一相和地线，所以控制线路两端是 380V的线电压、或220V相电压。
R、L与转子电流频率有关，频敏变阻器能接

三、电动机的基本控制-电路保护环节
三、电动机的基本控制-电路保护环节
PPT模板下载：行业PPT模板： 节日PPT模板：素材下载： PPT背景图片：图表下载： 优秀PPT下载：教程： Word教程： 教程： 资料下载：课件下载： 范文下载：试卷下载： 教案下载：
三、电动机的基本控制-电路保护环节
二、控制电气原理图的绘制规则
5)规定所有电器的触点均表示正常位置，即各种电器在线圈没有 通电或机械尚未动作时的位置。 6)为了查线方便。在原理图中两条以上导线的电气连接处要打一 圆点，且每个接点要标—个编号，编号的原则是：靠近左边电源 线的用单数标注，靠近右边电源线的用双数标注。 7)对具有循环运动的机构，应给出工作循环图。
控制电路
SB3：点动 SB2：连续运行
三、电动机的基本控制-电路保护环节
Q FU
..
KM
FR
SB1 SB2
FR KM
KM M 3~
三、电动机的基本控制-电路保护环节
PPT模板下载：行业PPT模板： 节日PPT模板：素材下载： PPT背景图片：图表下载： 优秀PPT下载：教程： Word教程： 教程： 资料下载：课件下载： 范文下载：试卷下载： 教案下载：
三、电动机的基本控制-电路保护环节
三、电动机的基本控制-正、反转控制电路
AB C
简 单 的 正 反 转 KM1 控 制
SB1
SB2
QS
FU
KM1
SB3
KM2 KM2
操作过程：
FR
按下SB2
电机正转
KM1
FR
KM2
按下SB1
M
停车
按下SB3
电机反转
3~

4. 三相笼型异步电动机的制动
三相异步电动机从切断电源到完全停止旋转的过程中，由 于惯性的存在总要经过一段时间才能实现。这样往往不能满 足某些生产机械的工艺要求。所以常常采用一些使电动机在 切断电源后能迅速停车的措施称为制动。异步电动机的制动 方法有两大类：机械制动和电气制动。
1）机械制动
利用机械装置使电动机断开电源后迅速停转的方法叫机械制动。 常用的方法有电磁抱闸和电磁离合器制动。
1）手动正转控制线路
铁壳 开关 正转 控制 线路
2）点动正转控制线路(手松就停止转动)
点 动 正 转 控 制 线 路
3）具有自锁的正转控制线路
具有自锁的控制线路不仅能使电动机连续运转，并具短路保护 及欠压、失压保护。
接 触 器 自 锁 正 转 控 制 线 路
具有 过载 保护 自锁 正转 控制 线路
4）接触器联锁的正反转控制线路
控制安全不会因触头熔焊而造成短路，但操作不方便。
接触器联锁的正反转控制线路
5）按钮联锁的正反转控制线路
同接触器联锁电路不同的是其操作方便了但是触头熔焊时会引 起短路。
按钮联锁的正反转控制线路
6）按钮、接触器双重联锁的正反转控制线路
该电路兼有两种联锁控制电路的优点，线路操作方便，工作安 全可靠。广泛用于电力拖动系统中。
2）Y-△降压启动控制线路
电路特点：简便经济，故使用比较普遍。
时间 继电 器自 动控 制Y△降 压启 动线 路
3）练习题：
试设计电器控制线路，要求：第一台电动机启动 10s后，第二台电动机自动启动，运行5s后，第一台 电动机停止，同时第三台电动机自动启动，运行15s 后，全部电动机停止。画出其电气控制线路图。
（1）反接制动

2.2.1 起停控制 2.2.2 正反转控制电路 2.2.3 其它环节
第5页/共87页
2.2.1 起停控制
• 手动控制操作方法：
• 手动合上QS，电动机M 工作；手动切断QS，电 动机M停止工作。
• 电路保护措施：
FU——短路保护
• 电路优点：控制方法简单、 经济、实用。
• 电路缺点：保护不完善， 操作不方便
第21页/共87页
—>KT
2.3.2、自耦补偿起动
① 降压原理：起动时电动机定子绕组接自耦变压器的次级，运行时电动机定子 绕组接三相交流电源，并将自耦变压器从电网切除。
② 主电路：起动时，KM1主触点闭合，自耦变压器投入起动；运行时，KM2主触 点闭合，电动机接三相交流电源，KM1主触点断开，自耦变压器被切除。 讨论： KM2与KM1的控制要求； KM1主触点的容量。
• 主：强电流通过部分 • 辅：控制、照明、指示
电气原理图的绘制规则：
• 主：粗实线 • 辅：细实线
电气符号画法：
• 一般垂直放置，也可以逆时针转动90水平放置。 • 图中电器元件的状态为常态（未压动、未通电……）
第3页/共87页
2.1.2 电气原理的读图方法
1、查线读图法（常用方法）： 按照由主到辅，由上到下，由左到右的原则分析电气原理图。较复杂图形，
启动时，接触器KM线圈通电时，
其主触点接通电动机定子绕组三相电源
的同时，电磁线圈YB通电，抱闸（动摩
擦片）松开，电动机转动。
第26页/共87页
2.4.2 电气制动
用途： 电气制动多用于电动机的快速停车。常用方法有能耗制动和反
接制动。 1、能耗制动 ①制动原理 制动时，在切除交流电源的同时，给三相定子绕组通入直流电 流。

保险丝
保险丝是一种常见的电控元件，用于保护电路 不受过流等电气故障的影响。
电控线路设计方法
1
线路设计注意事项
2
分析电控Байду номын сангаас路设计常见问题，介绍注
意事项和技巧，帮助你节省时间，提
高设计效率。
3
线路设计步骤
介绍了电控线路设计的一般步骤，包 括设计前准备、电路设计和电路绘制。
线路设计实例
通过实例让你更好地掌握电控线路的 设计方法和技巧，使你能够更好地应 对实际工作中的问题。
学习收获
总结了本课程的收获，让 你更好地掌握电控线路设 计和故障排查技能。
下一步行动计划
提出了下一步的行动计划， 帮助你在实践中更好地应 用电气控制线路的知识。
电控系统故障排除
1
故障现象分析
介绍电控系统故障中常见的故障现象，如电机振动、烧坏元件等，并给出分析方 法。
2
故障排除方法
介绍了电控系统故障的排查方法，如焊接方法、测量方法和替换故障元件等。
3
故障案例分析
通过实例，帮助你更好地了解电控系统故障的排查和处理方法。
总结
课程回顾
回顾了本课程的主要内容， 强调了电气控制线路设计 和故障排查的重要性。
《电气控制线路》PPT课 件
本课程将介绍电气控制线路的基本知识、组成、设计方法和故障排除。适合 电气工程师和爱好者学习，帮助你掌握电气控制线路设计和故障排查的技能。
课程介绍
课程概述
介绍电气控制线路的基本知识和组成。
课程目标
掌握电气控制线路的设计方法和故障排除技能。
学习内容
从基础的电气知识到电控系统的设计与故障排除。
基本电气知识

Wang yang
第一节 控制电器
信以致远捷行弘毅
常见的控制电器
Wang yan弘毅
刀开关
刀开关是一种手动电器，由操作手柄、 触刀、静插座和绝缘地板组成；按刀数可分 为单极、双极和三极。
刀开关是一种手动配电电器。 它主要用来隔离电源、手动接通或断开 交直流电路，也可用于不频繁的接通与分断 额定电流以下的负载，如小型电动机、电炉 等。
Wang yang
第一节 控制电器
信以致远捷行弘毅
控制电器分类：
（一）按用途分 1） 控制电器：用于各种控制电路和控制系统的电器。如：接触器，各种控 制继电器等。 2）主令电器：用于自动控制系统中发送控制指令的电器。如：控制按钮、主 令开关、行程开关、转换开关等。 3）保护电器：用于保护电设备的电器。如：熔断器、热继电器、避雷器等。 4）执行电器：指用于完成某种动作或传动功能的电器。如：电磁铁、电磁阀 等。 （二）按工作原理分 1） 电磁式电器：依据电磁感应原理来工作的电器。如：交直流接触器、各 种电磁式继电器等。 2） 非电量控制电器：靠外力或某种非电物理量的变化而动作的电器。如： 刀开关、行程开关、按钮、速度继电器、压力继电器、温度继电器等。
Wang yang
Wang yang
1.7 编码器
信以致远捷行弘毅
编码器
它是一种将旋转位移转换成一 串数字脉冲信号的旋转式传感器， 这些脉冲能用来控制角位移，如果 编码器与齿轮条或螺旋丝杠结合在 一起，也可用于测量直线位移。
KM
KM
a)
b)
c)
接触器的符号 a) 线圈 b) 常开触头 c) 常闭触头
1.5 接触器
信以致远捷行弘毅
Wang yang
Wang yang

行程开关 主令控制器 万能转换开关 接近开关
2020/12/27
25
五 主令电器
一、控制按钮
1） 按钮帽 2）复位弹簧 3）动触头 4）静触头
控制按钮是一种接通或分断小电流的主令电
器。主要用于操纵接触器、继电器或电气联锁 电路，以实现对各种运动的控制。
主令控制器
2020/12/27
26
五 主令电器
2020/12/27
5
三 开关电器
一、刀开关
1.开关板用刀开关（不带熔断器式刀开关） ❖ 作用：断开电源后不频繁地手动接通、断开电路和隔
离电源用。 ❖ 电气结构图、组成： ❖ 符号 ：
QS
2020/12/27
6
三 开关电器
一、刀开关
2.带熔断器式刀开关（胶盖开关）——用作电源开 关、隔离开关和应急开关，并作电路保护用。
2020/12/27
7
一、刀开关
三 开关电器
• 这种开关易被电 弧烧坏，不宜带重负载 接通或分断电路，主要 用于频率为50Hz，电 压低于380V，电流小 于60A的电力线路中。 作为一般照明、电热等 回路的控制开关，也可 以用作分支线路的配电 开关。
2020/12/27
8
三 开关电器
一、刀开关
紧急式—装有突出的蘑菇形钮帽，以便紧急操作； 旋转式—用手旋转进行操作； 指示灯式—在透明的按钮内装人信号灯，以作信号显示； 钥匙式—为使用安全起见，须使用钥匙插入方可旋转操作。
2020/12/27
29
五 主令电器
一、控制按钮
控制按钮
2020/12/27
30
NP2系列按钮开关
2020/12/27
2020/12/27

熔断器：价格便宜，断弧能力强，但是熔体的品质、老化及环境 温度等因素对其动作值影响很大，用其保护电动机时，可能只有 一相熔体烧断而造成电动机单相运行。通常熔断器比较适用于对 动作准确度和自动化程度要求较低的系统中，如小容量的的笼形 电动机、一般的普通交流电源等。
低压断路器：当出现短路时．其电流线圈动作，将整个开关跳开，
栅极
符号要素
光敏变阻器
U 压敏电阻
限定符器 号
～
－
整流器
－
方框符号
3N—50HZ 380V/220
～
－
2M—220V/110V .
二极管
三极管
四极管
组合示例
13
2.文字符号 文字符号用于电气技术领域技术文件的编制，可以标注
在电气设备、装置和元器件的图形符号上或其近旁，以此表 示电气设备、装置和元器件的名称及电路的功能、状态和特 征。文字符号分为基本文字符号和辅助文字符号两类。
5）绘制安装接线图时，走向相同的相邻导线可以绘成一股线。
.
10
EL
HL
0 42 31 0
41 42 2
3
2
1
3×2.5mm2 3×2.5mm2 3×1mm2 5×0.75mm2 3×0.75mm2
3×2.5mm2 QS
Q1 M1 M2
CW6132型车床电气安装接线图
.
11
二、电气图常用的图形符号、文字符号和接线端子标记
.
• “强电”部分：控制系 统中的主电路或控制电 路。
• “弱电”部分：控制 系统中以电子元器件、 集成电路为主的控制部 分。如：数控机床的CNC、 PLC、伺服驱动单元、 I/O单元等。
7
