cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域，CAD 图纸是传递设计意图和制造要求的重要工具。
而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分，它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致，从而避免误解和错误，提高工作效率和产品质量。
接下来，让我们详细了解一下 CAD 图纸标注的规范。
一、尺寸标注1、尺寸线尺寸线应使用细实线绘制，通常与被标注的对象平行。
尺寸线的两端应超出尺寸界线 2 3mm 。
对于相互平行的尺寸线，应按照从小到大、从里到外的顺序排列，且相邻尺寸线之间的间距应均匀一致。
2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出，一般用细实线绘制，垂直于尺寸线。
尺寸界线的末端应超出尺寸线 2 3mm 。
3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处，字头朝上。
尺寸数字应按照国家标准的字体和大小书写，一般采用 35 号字。
尺寸数字应避免被任何图线通过，当无法避免时，应将图线断开。
4、直径和半径标注对于圆或圆弧的直径标注，应在尺寸数字前加注符号“Φ”；对于半径标注，应在尺寸数字前加注符号“R ”。
标注直径或半径尺寸时，尺寸线应通过圆心。
5、角度标注角度的尺寸线应以圆弧表示，角度的数字应水平书写在尺寸线的上方。
二、文字标注1、字体文字标注应使用国家标准规定的字体，如长仿宋体。
字体的高度应根据图纸的比例和复杂度进行选择，一般为 35mm 、 5mm 、 7mm 等。
2、内容文字标注应简洁明了，准确表达设计意图。
标注的内容应包括零件的名称、材料、技术要求、加工精度等。
对于技术要求较多的情况，可以单独列出技术要求表。
3、位置文字标注的位置应清晰易读，避免与图线重叠。
一般情况下，文字标注应放在图纸的上方、下方或右侧。
三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制，并标注相应的粗糙度数值。
符号的尖端应指向被加工表面。
2、形位公差符号形位公差符号包括形状公差（如直线度、平面度等）和位置公差（如同轴度、垂直度等）。

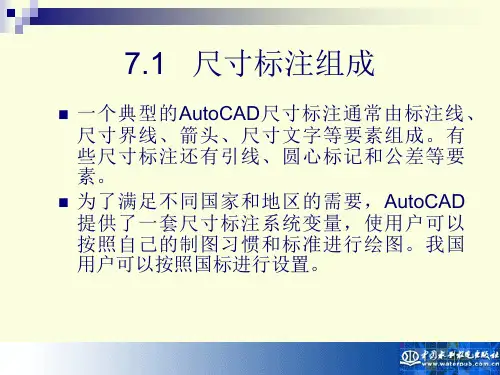

cad常用尺寸标注命令在CAD中，尺寸标注是非常重要的一部分，它可以帮助我们准确地表示出图形的大小和相对位置。
下面是一些常用的尺寸标注命令：1.DLI：线性标注。
这个命令用于测量直线的长度。
选择这个命令后，你需要选择两条直线或者一条直线和一个点来标注长度。
2.DAL：对齐标注。
这个命令用于测量斜线的长度。
选择这个命令后，你需要选择两条斜线或者一条斜线和一点来标注长度。
3.DAN：角度标注。
这个命令用于测量两条直线之间的角度。
选择这个命令后，你需要选择两条直线来标注它们之间的角度。
4.DAR：弧长标注。
这个命令用于测量圆弧的长度。
选择这个命令后，你需要选择一条圆弧来标注它的长度。
5.DRA：半径标注。
这个命令用于测量半圆或圆弧的半径。
选择这个命令后，你需要选择一条半圆弧或圆弧来标注它的半径。
6.DDI：直径标注。
这个命令用于测量圆的直径。
选择这个命令后，你需要选择一个圆来标注它的直径。
7.DCE：圆心标注。
这个命令用于标注圆的中心位置。
选择这个命令后，你需要选择一个圆来标注它的中心位置。
8.LE：引线标注。
这个命令允许你创建一个引线，引线可以指向一个或多个对象，并可以包含文本注释或从属尺寸。
9.TOL：公差标注。
这个命令用于添加或编辑尺寸公差。
选择这个命令后，你需要选择一个尺寸标注来添加或编辑其公差值。
以上就是CAD中常用的尺寸标注命令，每个命令都有其特定的用途和操作方式，你可以根据需要选择相应的命令进行操作。
在使用这些命令时，你需要注意以下几点：1.在选择尺寸线位置时，应该让尺寸线放置在合适的位置，不要让尺寸线之间交叉或者重叠。
2.在选择尺寸界线时，应该让尺寸界线与对应的对象完全相交，不要留有间隙或者超出对象范围。
3.在选择尺寸箭头时，应该让尺寸箭头的位置合适，不要让箭头放置在奇怪的位置或者与其他元素冲突。
4.在添加公差值时，应该根据实际情况选择合适的公差类型和值，以确保标注的准确性。
总之，掌握好CAD中的尺寸标注命令可以帮助你更好地完成绘图工作，提高绘图效率和质量。
CAD中的尺寸设置和标注技巧在CAD设计中，尺寸设置和标注技巧是不可或缺的一部分。
通过正确设置尺寸和合适标注，可以使设计图纸更加明确和易于理解。
在本篇文章中，将介绍一些CAD中尺寸设置和标注的技巧。
首先，设置尺寸的样式。
在CAD软件中，可以自定义尺寸的样式，包括线型、箭头类型和文字样式等。
通过设置合适的尺寸样式，可以使尺寸标注更加清晰和美观。
例如，可以选择实线作为尺寸线，使用箭头作为尺寸标注的末端，并统一使用统一的文字样式和字号。
其次，确定尺寸的位置。
尺寸标注应该尽量不与其他图形重叠，避免造成混淆。
一般而言，尺寸线可以放在设计图形的外部边缘，并与设计图形相连接。
另外，要注意尺寸标注在水平或垂直方向上的对齐，使其更加整齐和统一。
然后，准确选择合适的尺寸。
在CAD设计中，尺寸应该尽量准确地表示设计要求。
首先，需要确定设计图纸上的比例尺，如1:100或1:50等。
然后，根据设计要求，选择合适的尺寸进行标注。
例如，对于一个建筑设计图纸，可以标注房间的长、宽和高等尺寸。
同时，要合理使用尺寸约束。
通过使用尺寸约束，可以使设计图形的相关尺寸保持一致和稳定。
在CAD软件中，可以通过添加水平、垂直或等距约束来实现。
例如，在绘制一个矩形时，可以通过添加水平和垂直约束，来确保矩形的边长保持一致。
最后，要注意尺寸标注的清晰和易读性。
尺寸标注的文字应该清晰可辨，避免使用过小或模糊的字号。
另外，可以通过合理设置尺寸标注的颜色，与图形进行对比，提高尺寸标注的可读性。
还可以使用加粗或强调的方式来突出显示重要的尺寸。
在CAD设计中，尺寸设置和标注技巧对于设计图纸的清晰和准确非常重要。
通过合理设置尺寸样式和位置，选择准确的尺寸进行标注，合理使用尺寸约束，以及注意尺寸标注的清晰和易读性，可以使设计图纸更加规范和易于理解。
希望本文介绍的尺寸设置和标注技巧能够对CAD软件的使用者们有所帮助。
