汽轮机培训课件

汽轮机培训课件
器驱动发电机发电。
蒸汽在汽轮机中经历一系列的 能量转换和传递过程，最终排
出汽轮机。
汽轮机的应用
汽轮机是发电厂的主要设备之一，用于驱动发电机发电。 汽轮机也可用于驱动各种工业设备，如压缩机、泵、风机等。
汽轮机还可以用于热电联产，将蒸汽转化为热能和电能。
汽轮机的发展历程
汽轮机自19世纪末诞生以来， 经历了单级汽轮机、多级汽轮 机和高速汽轮机等多个发展阶 段。
04
汽轮机操作与安全
汽轮机操作规程
操作前检查
启动汽轮机前，检查汽轮机的 所有设备和控制系统是否正常 ，包括润滑系统、调速系统、
真空系统和供汽系统等。
操作规范
按照规定的操作程序启动汽轮 机，并密切监视汽轮机的运行 状态，包括振动、温度、压力
等参数。
停机操作
当需要停机时，按照规定的操 作程序进行，并做好相应的维
通过对设备运行状态进行密切跟 踪和趋势分析，预测设备可能出 现的故障，提前采取措施进行预 防和解决。
故障处理
根据故障诊断和预测结果，采取相 应的措施对设备故障进行处理，包 括调整设备运行参数、更换损坏部 件等。
06
汽轮机的未来发展
高效汽轮机的现状及发展趋势
高效汽轮机在国内外的研究现状
从技术、设备、材料等多角度阐述。
汽轮机类型
汽轮机按蒸汽流动方向可分为轴流 式和离心式，按蒸汽参数可分为高 温高压、中温中压和低温低压汽轮 机。
汽轮机控制系统
汽轮机控制系统的组成
汽轮机控制系统包括传感器、控制器、执行器和被控对象，用于维持汽轮机的正常运行。
汽轮机控制系统的功能
汽轮机控制系统主要控制汽轮机的进汽参数、转速、负荷等，以满足机组的安全和经济运行。

2 汽轮机本体结构PPT课件

2 汽轮机本体结构PPT课件

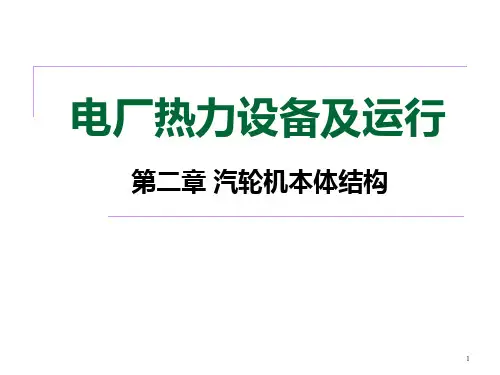

电厂热力设备及运行
第二章 汽轮机本体结构
1
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
2
第二章 汽轮机本体结构
汽缸 进汽部分及中低压联通管 喷嘴组、隔板及隔板套、静叶环及静叶持环 汽轮机转子 动叶片 汽封及轴封系统 轴承 盘车装置
15
进汽部分及中低压联通管
高压进汽部分
指从调节阀到第一级喷嘴叶栅的区域，是汽轮机中承受压力、 温度最高的区域（下图为135机组高压进汽部分）
16
125机组高压进汽部分
17
中压进汽部分
指从中压调节阀到中压第1级喷嘴叶栅的区域，是汽轮 机中承受温度最高的区域之一(135机组)
18
中低压联通管
19
汽缸排汽段或低压缸多与低压转子轴承座做成 一体（排汽段蒸汽温度甚低，不会引起轴承温 度过高）
9
猫抓支撑
上缸猫抓支撑 下缸猫抓支撑
上缸猫抓中分面支撑
下缸猫抓中分面支撑 下缸猫抓非中分面支撑
10
上缸法兰延伸的猫爪作 为承力面支承在轴承箱 上，其承力面与汽缸水 平中分面在同一平面内。 猫爪受热膨胀时，汽缸 中心仍与转子中心保持 一致。下缸靠水平法兰 的螺栓吊装在上缸上， 使螺栓受力增加。
5
中压12级
高压14级
135机组高、中压缸纵剖图
6
对称分流布置，各8个压力级
135机组低压缸纵剖图
7
低压缸喷水系统（低负荷、空载、甩负荷下，防止排汽温度太高）
135机组低压缸喷水系统
8
汽缸的支承
单缸汽轮机的高压段或多缸汽轮机的高、中压 缸，多用猫抓支承在相应的轴承座上。（避免 直接和轴承座相连接引起轴承温度过高）

汽轮机的本体结构 ppt课件

汽轮机的本体结构 ppt课件

38
1.高、中压缸
高、中压缸其结构设计的一个重要问题是在保证强度的条件下， 尽量减薄汽缸壁和法兰的厚度，以减小热应力和热变形。
近代高参数大容量汽轮机的高压缸多采用双层结构，有的机组甚 至中压缸也采用双层缸，并在内、外缸的夹层中通以一定压力和温度 的蒸汽。
①每层汽缸承受的压差和温差减少，汽缸壁和法兰的厚度减薄，从 而减小了启、停及工况变化时的热应力，加快了启、停速度，有利于 改善机组变工况运行的适应性。
PPT课件
40
国产引进型300MW汽轮机高、中压缸纵剖面图 1—外缸；2—高压内缸；3—中压内缸；4—低压平衡活塞持环；5—高压静 叶持环；6—高压平衡活塞持环；7—中压平衡活塞持环；8—中压一号静叶 持环；9—定位销；10—中压二号静叶持环；11—中压排汽；12—中压进汽； 13—高压进汽；14—高压排汽； 15—H形梁；
教学重点：盘车装置的作用及其结构
PPT课件
21
一、盘车的作用：
盘车装置的结构录像
在汽轮机启动冲转前和停机后， 使转子以一定的转速连续转动， 以保证转子均匀受热和冷却的装 置为盘车装置，对盘车装置要求 既能盘动转子，又能在汽轮机转 子转速高于盘车转速时能自动脱 开，停止转动。
二、盘车装置的组成
主要由电动机、用来减速的大小 齿轮传动系统及小齿轮与盘车大 齿轮相啮合和退出所必须的连杆 机构和操纵杆组成。
PPT课件
22
PPT课件
23
具有螺旋轴的电动盘车装置
1—小齿轮；2—大齿轮：3—P啮PT合课齿件 轮；4—盘车大齿轮；
24
5—电动机；6—螺旋轴
电动机带动主动链轮旋转，通 过链条、从动链轮、蜗杆、涡 轮、涡轮轴小齿轮以及惰轮来 转动减速齿轮，减速齿轮用键 与主齿轮轴相连，主齿轮轴跟 减速小齿轮相啮合，减速小齿 轮又与盘车大齿轮相啮合。 将操纵杆移到“投入（IN）” 位置时小齿轮与盘车大齿轮啮 合。将操纵杆移到“退出 （OUT）”位置时，小齿轮退 出啮合。

300MW汽轮机本体培训资料PPT课件

300MW汽轮机本体培训资料PPT课件
•#2内缸两端布置有排汽导流环，与外缸的锥形端壁 结合，形成排汽扩压通道，充分利用末级叶片排汽 速度，提高汽轮机效率；
•喷水装置固定与排汽导流环出口的外缘上，当转速 达到600rpm时，自动投入喷水，直到机组带上15% 负荷；
•低压缸末级处于湿蒸汽区，在末级叶片顶部装有蜂 窝式汽封，用于减小漏汽并排除末级动叶甩出之水 分。
IH
推 力 轴 承
纵销
汽缸死点
大连庄河600MW超临界部，以此为基点，汽缸分别向两边膨胀（或收缩） 不受阻碍。
推力轴承位于前轴承箱内，转子也以此为相 对死点向发电机端膨胀（或收缩）不受阻碍。
高中压缸与轴承箱之间、低压1号与2号缸之 间在水平中分面以下都用定位中心梁连接。汽轮 机膨胀时，1号低压缸中心保持不变，它的后部 通过定中心粱推动2号低压缸沿机组轴向向发电 机端膨胀。1号低压缸的前部通过定中心梁推着 中轴承箱、高中压缸、前轴承箱沿机组轴向向调 速器端膨胀。轴承箱受基架上导向键的限制，可 沿轴向自由滑动，但不能横向移动。箱侧面的压 板限制了轴承箱产生的任何倾斜或抬高的倾向。
排汽缸的下部还设有喷水减温，防止排汽缸超温。 因为在启动过程中，尤其在达到额定转数空负荷运行 时，可能会出现没有足够的蒸汽流量带走低压缸摩擦 鼓风损失，使低压缸超温的情况，但这种情况的运行 时间要限制。
13
低压缸体积大，轴向温差大。采用三层缸，即一个 外缸和两个内缸，有利于：
•将通流部分设在内缸，使体积较小的内缸承受温度 变化，而外缸及庞大的排汽缸均处于较低温度状态， 减小热变形；
1. 高温区集中在汽缸中部，夜间停机或周末停 机温度衰减慢，启动热应力小，适合两班制 运行；
2. 两端的温度、压力均较低，从而减少了对轴 承和端部汽封的影响，改善了运行条件；

汽轮机本体PPT

汽轮机本体PPT

Diagram
我厂个支持轴承均采用 可倾瓦，1-6瓦采用四块 瓦，即上下各两块，7-9 采用三块瓦，上一下二， 下图为瓦块，请注意瓦 中间的小孔，其为顶轴 油孔，六个小孔部位为 回油孔。
下部瓦及回油槽
Diagram
上部瓦及进油间隙
Diagram
Diagram
2.5滑销系统 汽轮机为什么要设滑销系统？汽轮机 在起动及带负荷过程中，汽缸的温度变化 很大，因而热膨胀值较大。为保证汽缸受 热时能沿给定的方向自由膨胀，保持汽缸 与转子中心一致，同样，汽轮机停机时， 保证汽缸能按给定的方向自由收缩，汽轮 机均设有滑销系统。
高中压外缸支撑方式
高压缸支撑方式为下猫爪方式，是利用下汽 缸前端伸出的猫爪作为承力面，支承在前轴承座 上。这种支承方式较简单，安装检修也较方便， 但是由于承力面低于汽缸中心线（相差下缸猫爪 的高度数值），当汽缸受热后，猫爪温度升高， 汽缸中心线向上抬起，而此时支持在轴承上的转 子中心线未变，结果将使转子与下汽缸的径向间 隙减小，与上汽缸径向间隙增大。对高参数、大 功率汽轮机来说，由于法兰很厚，温度很高，猫 爪膨胀的影响是不能忽视的。我厂采用中封
高压缸进汽室
高压缸夹层蒸汽
高压缸为双层缸，设有 夹层蒸汽，汽源为平衡 活塞的漏气和进汽套管 漏气，由中压缸排汽排 出。
进汽套管漏气
Diagram
2.2隔板：由平板、喷嘴、边缘、汽封 组成。上下两片为一个隔板。隔板套 （静叶持环）的作用是用来安装固定 隔板。 采用隔板套可使级间距离不受 或少受汽缸上抽汽口的影响，从而使 汽轮机轴向尺寸相对减小。此外，还 可简化汽缸形状，又便于拆装，并允 许隔板受热后能在径向自由膨胀，还 为汽缸的通用化创造方便条件。
可倾瓦支持轴承：特点为可倾瓦通常由3～5块或更多块能在支点 上自由倾斜的弧形巴氏合金瓦块组成。瓦块在工作时可以随转速、 载荷及轴承温度的不同而自由摆动，在轴径四周形成多个油楔。 每一块瓦块通过其背面的球面销及垫片支撑在轴承套中，瓦块可 以绕其球面支撑销摆动；轴承中分面上部瓦块背面分别装有弹簧， 从瓦块一端压迫瓦块，人为地建立油楔。润滑油从各瓦块之间的 间隙进入轴承，从轴承的两端油封环开孔处排出。如果忽略瓦块 的惯性，支点的磨擦力及油膜剪切内磨擦力等的影响，每个瓦块 作用到轴径上的油膜作用力总是通过轴径的中心，不会产生引起 轴径涡动的失稳力，因此具有较高的稳定性，理论上可以完全避 免油膜震荡的产生。另外，由于瓦块可以自由摆动增加了支撑柔 性，还具有吸收转轴振动能量的能力，即具有很好的减振性。

汽轮机本体结构简介课堂PPT

汽轮机本体结构简介课堂PPT

A.汽轮机类型
汽轮机的分类 3. 按汽流方向分 轴流式汽轮机----组成汽轮机的各级叶栅沿轴向依次 排列，汽流方向的总趋势是轴向的，绝大多数汽轮机 都是轴流式汽轮机。 辐流式汽轮机----组成汽轮机的各级叶栅沿半径方向 依次排列，汽流方向的总趋势是沿半径方向。
A.汽轮机类型
汽轮机的分类 4. 按用途分 电站汽轮机----用于拖动发电机，汽轮发电机组需按供电 频率定转速运行，故也称为定转速汽轮机，主要采用凝 汽式汽轮机。也采用同时供热的供电的汽轮机，通常称 为热电汽轮机或供热式汽轮机。 工业汽轮机----用于拖动风机，水泵等转动机械，其运行 速度经常是变化的，也称为变转速汽轮机。 凝汽式供暖汽轮机----在中低压缸连通管上加装蝶阀来 调节供暖抽汽量，抽汽压力不像调节抽汽式汽轮机那样 维持规定的数值，而是随流量大小基本上按直线规律变 化。
F.隔板
作用 隔板用以固定汽轮机各级
的静叶片和阻止级间漏汽， 并将汽轮机通流部分分隔 成若干个级。它可以直接 安装在汽缸内壁的隔板槽 中，也可以借助隔板套安 装在汽缸上。隔板通常做 成水平对分形式，其内圆 孔处开有隔板汽封的安装 槽。
G. 汽封
作用 1）轴端汽封
高压端的作用是减少蒸汽向外漏汽；低压端 汽封的作用是防止空气漏入排汽缸破坏真空（ 冷凝机组）或者是防止蒸汽向外漏气（背压机 组）。 2）隔板汽封 减少级间漏气，维持隔板 前后的压力差。

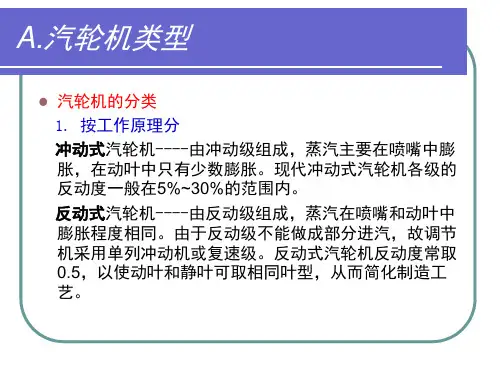

A.汽轮机类型
汽轮机的分类 1. 按工作原理分 冲动式汽轮机----由冲动级组成，蒸汽主要在喷嘴中膨 胀，在动叶中只有少数膨胀。现代冲动式汽轮机各级的 反动度一般在5%~30%的范围内。 反动式汽轮机----由反动级组成，蒸汽在喷嘴和动叶中 膨胀程度相同。由于反动级不能做成部分进汽，故调节 机采用单列冲动机或复速级。反动式汽轮机反动度常取 0.5，以使动叶和静叶可取相同叶型，从而简化制造工 艺。

汽轮机本体结构 培训课件

汽轮机本体结构 培训课件

焊接隔板 1－静叶片喷嘴 2－内围带 3－外围带 4－隔板外缘 5－隔板体 6－焊缝
窄喷管焊接隔板 导流筋与板体分开焊接 导流筋与板体外缘整体结构
汽轮机进汽部分
汽缸、蒸汽室、喷管室整体浇铸结构 汽缸、蒸汽室、喷管室螺栓连接结构
汽缸、蒸汽室、喷管室焊接结构
高参数大功率汽轮机进汽管及调节阀布置
高压汽轮机进汽短管 1－内缸 2－外缸 3－喷嘴室 4－进汽短管 5－喷嘴室进汽管 6－密封衬套 7－连接螺母
8－大法兰 9－叠片式汽封 10－档热衬套 11－薄壁衬环 12－冷却蒸汽排汽管 13－夹层疏水管 14－汽缸疏水管 15－喷管定位销 16－档热护罩
❖ 汽缸支承在基础台板上，基础台板又用地脚 螺栓固定在基础上。汽缸支承方法一般有两 种：一种是汽缸通过猫爪支承在轴承座上， 通过轴承座放置在台板上；另一种是用外伸 的撑脚直接放置在台板上。
下缸猫爪支承
下汽缸水平法兰前后延伸的猫爪称下缸猫爪， 又称工作猫爪(支承猫爪)。在高压缸的下缸前 后各有两只猫爪，分别支承在高压缸前后的 轴承座上。下缸猫爪支承又可分非中分面支 承和中分面支承两种。
焊接结构排汽缸
双层缸排汽缸
法兰和连接螺栓
❖ 汽缸内部承受很大的蒸汽压力，因此水平结 合向的密封是—个非常重要的问题。高参数 汽轮机汽缸所承受的压力很高(特别是高压缸)， 要保证水平结合面的汽密件，就必须采用很 厚的法兰和排列很紧密、尺寸很大的连接螺 栓
国产高压50MW汽轮机法兰螺栓加热装置蒸汽流程示意图
上缸猫爪支承结构 1－上缸猫爪 2－下缸猫爪 3－安装垫片 4－工作垫片 5－水冷垫铁 6－定位销 7－定位健 8－紧固螺栓 9－压块
内缸在外缸上的中分面支承 1－内下缸 2－内缸连接螺栓 3－内上缸 4－外下缸 5－外缸连接螺栓 6－外上缸 7－轴承座 8－支承垫片

汽轮机本体详细结构课件

汽轮机本体详细结构课件

THANKS
腐蚀等情况。
维修与更换
对磨损、腐蚀严重的部件进行维修 或更换，确保汽轮机性能稳定。
油样分析
定期采集润滑油样本进行化验分析， 了解油质状况，及时更换不合格的 润滑油。
常见故障与排除方法
轴承温度过高
蒸汽通流部分结垢
检查轴承润滑状况，清理轴承箱，调 整轴承间隙；若无法排除故障，需更 换轴承。
停机清洗蒸汽通流部分，清除结垢； 加强水质管理，防止结垢再次发生。
叶片部分
总结词
叶片是汽轮机的重要部件，主要作用是将蒸汽的热能转换为转子的旋转机械能。
详细描述
叶片通常由高强度钢材制成，其结构形式根据工作原理和用途的不同而不同。叶 片的形状和尺寸对汽轮机的性能和效率有重要影响。
喷嘴部分
总结词
喷嘴是汽轮机的重要部件，主要作用是将蒸汽引入适当的工 作室，并在适当的时间将其导向叶片。
汽轮机的分类与用途
按照工作原理分类
冲动式汽轮机和反动式汽轮机。
按照热力特性分类
凝汽式汽轮机、背压式汽轮机、抽气式汽轮机和中间再热式汽轮机等。
按照用途分类
发电用汽轮机、化工用汽轮机、船舶用汽轮机等。
02
汽轮机本体结构
汽缸部分
总结词
汽缸是汽轮机的外壳，主要作用是封闭汽轮机的内部空间，形成一定的工作室， 使蒸汽在其中做功。
汽轮机在长期的应用和发展过程 中，技术已经相当成熟，可靠性 高。
汽轮机在其他领域的应用
工业驱动
汽轮机可用于驱动压缩机、泵等 工业设备，广泛应用于石油、化 工、造纸等领域。
船舶推进
汽轮机曾是大型船舶的主要推进 动力之一，尽管现在已被燃气轮 机部分取代，但仍有一些船舶使 用汽轮机。

汽轮机本体结构课件

汽轮机本体结构课件

汽轮机的工作原理
蒸汽进入汽轮机后，首先经过一 系列的喷嘴和动叶，将蒸汽的热
能转化为汽轮机的机械能。
蒸汽在喷嘴中膨胀加速，以高速 喷射到动叶上，推动转子旋转。
动叶将蒸汽的动能转化为转子的 机械能，最终输出到发电机中转
换为电能。
汽轮机的分类与用途
汽轮机的分类
根据不同的分类标准，汽轮机可分为 多种类型，如按工作原理、按用途、 按蒸汽参数等。
汽轮机本体结构课件
contents
目录
• 汽轮机概述 • 汽轮机本体结构 • 汽轮机附属设备 • 汽轮机运行与维护 • 汽轮机安全性与经济性 • 汽轮机发展与新技术应用
Байду номын сангаас 01
汽轮机概述
汽轮机的定义与特点
汽轮机定义
汽轮机是一种将蒸汽能量转换为 机械能的旋转式动力机械。
汽轮机特点
具有较高的热效率、单机功率大 、适用于不同的燃料和工质等。
定期试验
定期进行汽轮机的各项试验， 如超速试验、轴向位移试验等 ，以检验设备的性能和安全可 靠性。
记录与分析
对汽轮机的运行数据进行记录 和分析，以评估设备的运行状
况和制定维护计划。
故障诊断与处理
故障识别
密切关注汽轮机的运行状态，及时发 现并识别异常情况，如振动、泄漏、 温度异常等。
诊断方法
采用多种方法对故障进行诊断，如听 诊、触觉、视觉等，以确定故障的类 型和部位。
汽轮机的用途
汽轮机广泛应用于电力、化工、冶金 等领域，作为发电机组、泵、压缩机 等设备的动力源。
02
汽轮机本体结构
汽缸
汽缸是汽轮机的外壳，它支撑和固定 所有的内部零件，并承受所有的蒸汽 压力。汽缸通常由上汽缸和下汽缸组 成，中间通过法兰连接。

汽轮机本体培训课件

汽轮机本体培训课件

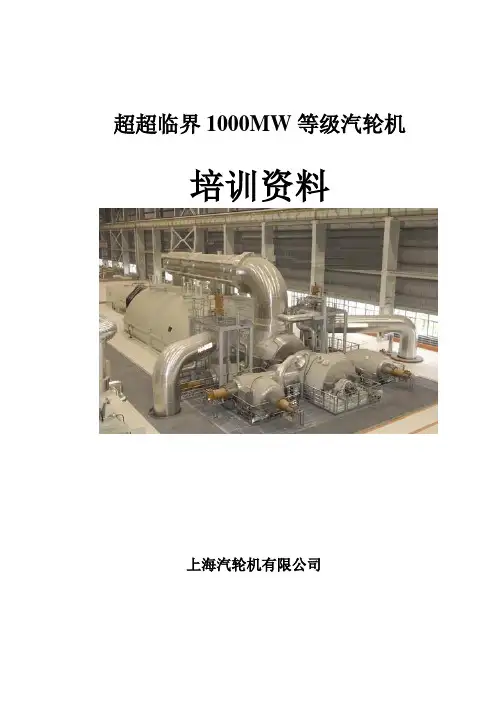

超超临界1000MW等级汽轮机培训资料上海汽轮机有限公司目录1. 概述2. 汽轮机本体结构特点2.1总体结构特点2.2高压缸的特点2.3主汽门调门2.4 补汽阀2.5中压汽轮机2.6再热主汽门2.7低压汽轮机2.8中低压连通管道2.9轴承座2.10盘车装置3．辅助系统3.1轴承3.2.疏水系统3.3润滑油系统3.4轴封系统3.5低压缸喷水系统3.6高压缸通风4.热力性能和启动4.1热力循环4.2热力特性4.3启动5.控制保护系统1.概述本机组为具有超群的热力性能、高度可靠性、高效率、高稳定性、容易维护、检修所花时间少、运行灵活、快速启动及调峰能力。

机组形式为四缸四排汽、中间再热机组。

机组的设计蒸汽参数、功率、转速等均标在汽轮机的名牌上。

汽轮机的内部结构详见汽轮机总剖面图。

机组的高、中压缸均可采用厂内精装出厂，整体发运现场的先进的组装形式。

机组的五个轴承座均为落地布置，不参与机组的滑销系统，除高压转子外，其余三根转子为单轴承支撑。

机组长度短。

推力轴承位于＃2轴承座内。

汽轮机采用全周进汽加补汽阀的配汽方式，高、中压缸均为切向进汽。

高、中压阀门均布置在汽缸两侧，阀门与汽缸直接连接，无导汽管。

蒸汽通过高压阀门和单流的高压缸后，从高压缸下部的两个排汽口进入再热器。

蒸汽通过再热器加热后，通过两只再热门进入双流的中压缸，由中压外缸顶部的中低压连通管进入两只双流的低压缸。

在每只汽缸的下部都设有用于给水加热用的抽汽口。

运行模式：定-滑-定（由补汽阀调频）汽轮机外型尺寸：29m X 10.4m X 7.75m汽轮机总重：约1570 t2 汽轮机本体结构特点本机组的总体型式为单轴四缸四排汽；所采用的积木块是西门子公司近期开发的三个最大功率可达到1100MW等级的HMN型积木块组合：一个单流圆筒型H30高压缸，“HMN”组合的功率范围为300MW至1100MW。

一个双流M30中压缸，两个N30双流低压缸。

根据排汽容积流量的大小（背压及功率）可选配1至3个低压缸。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

汽轮机概述
• 3.高中压外缸采用下猫爪支承结构，高中压外缸内部装有 高压、中压内缸、高压持环、中压持环、高压平衡活塞、 中压平衡活塞及前、后汽封。
• 4.两端壁的中心孔处装有端汽封以防漏汽。汽缸两端壁处 还设有开孔，以供现场动平衡时安装平衡螺塞。
一、汽轮机本体结构 二、汽轮机轴承 三、汽封
一、汽轮机本体结构
#5高调 门
64 2
#2高主门
#6高调 门
#4高调 门
#2高调 门
高主门
高主门 油动机
在主汽阀 阀盖上焊有一 永久性滤网， 在试运行时， 在永久性滤网 上要加上细目 临时滤网，并 在运行一定时 间后拆除之。
高主门
高主门主 阀碟，内 部有一小 阀碟（预 启阀）
预启阀是主汽阀 的一部分，是阀 碟中间的一个小 阀碟，预启阀开 启后，主阀碟才 开启。主要目的 一是控制主汽阀 前后差压的，以 保证其能够顺利 开启，二是预启 阀通径小，便于 机组小蒸汽流量 冲转中的升速控 制。
低压缸排汽温度升高的危害？
• 低压缸排汽温度升高时，转子与静子部件之间由 于热变形或过度差胀有产生碰擦的可能性。这样 的碰擦在一定转速以上会发生严重危害，并导致 强迫或长期停机。甚至在盘车转速时，尽管转速 已经下降，热变形和过度差胀所造成的摩擦，会 使得金属脱落并削弱转动部件，如铆钉、围带等， 最终将发生损坏。
缸不过热。
• 中压缸排汽的下部有1个5段抽汽口，其抽 汽的一部分至#5低加，另一部分至热网。
• 为了减小轴向推力，除了在通流部分设计 中采用反向流动及双流布置之外，还在转 子上采用了平衡活塞汽封的结构。
平衡活塞 平衡活塞
平衡活塞
平衡活塞
平衡活塞汽封
• 高中压外缸通过 与下缸铸成一体 的4个猫爪支撑 在前轴承座和中 轴承座的垫块上。 猫爪为悬挂式结 构，支撑面与汽 缸中分面在同一 平面上，从而避 免因猫爪热胀引 起的汽缸走中。
高压缸内缸
中压缸内缸
高中压转子
低压缸隔膜阀
两个排大气隔膜阀位于外缸 上半的顶部。正常运行时，阀的 盖板被大气压紧，当凝汽器真空 被破坏而超压时，蒸汽能冲开盖 板，撕裂铅隔膜向大气排放。通 常铅隔膜在压力为0.034一 0.048MPa(g）时破坏。
低压缸喷水减温
在小流量情况 下，低压缸末 几级长叶片做 负功引起的鼓 风加热，使得 排汽温度迅速 升高。低压缸 喷水向低压缸 两端喷水环的 喷嘴提供凝结 水，使离开汽 轮机末级叶片 的蒸汽，在进 入低压缸排汽 室之前降低温 度。
汽轮机本体结构简介
汽轮机概述
本厂汽轮机为亚临界、单轴、中间再热、双缸双排气、空 冷抽汽凝汽式汽轮机，型号为CZK330-16.7/0.4/537/537。 1.该汽轮机为反动式，双缸双排汽结构。 2.汽轮机的通流部分由高、中、低压3部分组成，高压由调节 级和11级压力级组成，中压为12级，低压缸部分采用均为内外双层缸结构。
• 高中压为合缸结构，高压与中压流通部分 反向布置。
高中压合缸
中压缸1012级
中压缸6-9 级
中压缸1-5 级
高压缸 排气
平衡活塞
平衡活塞
调节级
高压缸 2-12级
主油泵轮
双缸双排汽空冷抽汽330MW汽轮机
低压缸进汽 低压缸 排汽
低压缸 2*6级
高中压缸外缸
低压缸内缸
低压缸内缸
低压转子
枞树型叶根
高压缸进汽门
• 主蒸汽从锅炉经2根主蒸汽管分别到达汽轮 机两侧的主汽阀和调节汽阀，并由6根导汽 管进入设置在高压内缸的喷嘴室。6根导汽 管对称地接到高中压外缸上下半各3个进汽 管接口。
高调门布置情况
#3高调 门
#5高调 门
#6高调 门
#1高调 门
#3高调 门
高压缸 排汽口
部分蒸汽至锅炉再热器。（冷再）
高排逆止门
• 中压缸全部采用反动式压力级，共12级分 成3部分。
三段抽 汽
四段抽 汽
五段抽 汽
• 中压第1至5级静叶装 于中压#1静叶持环上。
• 中压缸第5级出来的蒸 汽流经内外缸之间的 夹层空间，经过外缸 下半的3段抽汽口抽汽 至#3高压加热器。
• 中压第6至9级静叶 装于中压#2静叶持 环上。
• 中压缸第9级出来的蒸汽经过4段2个抽汽口 抽汽至除氧器。
四段抽汽口
除氧器
• 中压第10至12级静 叶装于中压#3静叶 持环上。
中压缸向上排汽一分为二，经2根中低压连 通管导入低压缸中部。
低压进 汽门 CV
CV阀内部结构
CV阀全部关闭时，阀碟上 6个Φ100孔仍有蒸汽通过， 进入低压缸，以保证低压
猫爪
H”形定 中心梁
高中压外缸下 半两端通过“H” 形定中心梁与 前轴承座和中 轴承座连接， 定中心梁在汽 缸热胀时起推 拉作用，同时 又保证了汽缸 与轴系的中心 不变。
主油泵轮
主油泵轮
• 主油泵是蜗壳型双吸离心泵，装在前轴承 座中的汽轮机转子上，由汽轮机主轴直接 驱动，且与汽轮机主轴采用刚性连接。
• 由于采用双吸离心泵，可以有效地减小轴 向推力。
预启阀
高主门主 阀碟，内 部有一小 阀碟（预 启阀）
高调门
阀门开启时，油动机液压克 服弹簧拉力开启。阀门关闭 时，油动机泄压，弹簧助于 关闭。
高调门
高调门 油动机
高调门 连接杆
高调门
阀头
中压缸汽门
中主门
中调门
中主门
中主门没有伺服阀，只有全 开和全关位置。
中主门阀碟
油动遮断阀
中主门油动 遮断阀安装
中调门
中调门 油动机
中调门 活塞杆
中调门
• 高压缸部分由1级单列调节级（冲动式） 和11级压力级（反动式）所组成。
• 高压部分蒸汽由高压 第八级后的向上抽汽 的1段抽汽口抽汽至 #1高加。
一段抽 汽口
高压内 缸一段 抽汽口
一段抽 汽口
一段抽汽
#1高加
• 高压缸排汽从下部排出经再热冷段蒸汽管 回到锅炉再热器。其中部分蒸汽由2段抽汽 口抽汽至#2高加。
口
油动遮断阀用以泄放当再热主汽阀关闭 时作用于轴内部端面不平衡的蒸汽力。
中主门油 动遮断阀
油动遮断阀
在正常运行情况 下，再热主汽阀处 于开启状态，而油 动机遮断阀则处于 关闭状态。
当超速遮断机构 动作时，油动遮断 阀开启，以使轴端 部腔室与低压相通。 从而减少作用于轴 端的蒸汽压力，用 最小的作用力关闭 再热主汽阀。
