汽轮机本体结构介绍

第一章600WM汽轮机低压缸及发电机结构简介一、汽轮机热力系统得工作原理1、汽水流程:再热后得蒸汽从机组两侧得两个中压再热主汽调节联合阀及四根中压导汽管从中部进入分流得中压缸,经过正反各9 级反动式压力级后,从中压缸上部四角得4 个排汽口排出,合并成两根连通管,分别进入Ⅰ号、Ⅱ号2个低压缸。

低压缸为双分流结构,蒸汽从中部流入,经过正反向各7 级反动式压力级后,从2个排汽口向下排入凝汽器。

排入凝汽器得乏汽在凝汽器内凝结成凝结水,由凝结水泵升压后经化学精处理装置、汽封冷却器、四台低压加热器,最后进入除氧器,除氧水由给水泵升压后经三台高压加热器进入锅炉省煤器,构成热力循环。

二、汽轮机本体缸体得常规设计低压汽缸为三层缸结构,能够节省优质钢材,缩短启动时间。

汽机各转子均为无中心孔转子,采用刚性联接,,提高了转子得寿命及启动速度。

#1 低压转子得前轴承采用两瓦块可倾瓦轴承,这种轴承不仅有良好得自位性能,而且能承受较大得载荷,运行稳定。

低压转子得另外三个轴承为圆筒轴承,能承受更大得负荷。

三、岱海电厂得设备配置及选型汽轮机有两个双流得低压缸;通流级数为28级。

低压汽缸为三层缸结构,能够节省优质钢材,缩短启动时间。

汽机各转子均为无中心孔转子,采用刚性联接,提高了转子得寿命及启动速度。

低压缸设有四个径向支持轴承。

#1 低压缸得前轴承采用两瓦块可倾瓦轴承,这种轴承不仅有良好得自位性能,而且能承受较大得载荷,运行稳定。

低压转子得另外三个轴承为圆筒轴承,能承受更大得负荷。

汽轮机低压缸有4级抽汽,分别用于向4 台低压加热器提供加热汽源。

N600-16、7/538/538汽轮机采用一次中间再热,其优点就是提高机组得热效率,在同样得初参数条件下,再热机组一般比非再热机组得热效率提高4%左右,而且由于末级蒸汽温度较非再热机组大大降低,因此,对防止汽轮机组低压末级叶片水蚀特别有利。

但就是中间再热式机组得热力系统比较复杂。

汽轮机额定基本参数型号 N600-16、7/538/538铭牌出力 603、7MW结构形式亚临界、一次中间再热、单轴、四缸、四排汽、反动式、冷凝式主汽压力 16、7MPa主汽温度 538℃再热汽压力 3、194MPa再热汽温度 538℃背压 11、8kPa(a)冷却水温 18℃给水温度 278、2℃转速 3000r/min旋转方向从汽轮机端向发电机端瞧为顺时针汽轮机抽汽级数 8级通流级数 58级高压部分级数 I+11级,叶片全部由围带固定中压部分级数 2×9级,叶片全部由围带固定低压部分级数 2×2×7级,其中前5级叶片由围带固定;次末级叶片为自由叶片;末级叶片由两道拉筋分组固定,为防水蚀叶片。

汽轮机发电机本体结构及功能一、发电机结构及功能氢冷发电机在本体上主要由定子和转子两大部分组成,在附属系统上主要有励磁系统、冷却系统、密封油系统和氢气系统。

二、发电机定子定子由机座、铁芯、定子绕组、端盖等部分组成。

1、机座及端盖定子机座为中段机座和两端端罩组成的三段式组合结构，中间段与铁芯长度相近。

沿轴向布置的环形板既是铁芯的支撑件，也是风区隔板，隔板间有圆形风管。

两端端罩罩住定子线圈端部，4个卧式冷却器置于两端罩顶部的冷却器罩内。

三段式机座之间用螺栓把合，各接合面处除用橡胶圆条密封外，还用气密罩封焊，端罩两侧下部设有排水法兰，接液位信号器，冷却器漏水可及时报警。

整个机座按防爆要求设计，具有足够的强度和良好的气密性，经受1.0兆帕30分钟的水压试验和4×105帕气密试验。

2、机座的作用：主要是支持和固定铁芯绕组。

如果用端盖轴承，它还要承受转子的重量和电磁力以及分配冷却气流力矩。

（特别是在发电机出口短路后要承受10倍以上的短路力矩的作用），除此以外，还要防止漏氢和承受住氢气的爆炸力。

3、定子弹性支撑：为了减少发电机运行时定子铁芯所产生的双倍频的振动对发电机基础的影响，铁芯与机座之间采用轴向组合式弹性定位筋作为隔振结构。

两个主要振动源：一是铁芯振动，其振动频率为二倍频100HZ。

这因为在二极发电机中，由于发电机转子磁场的影响，机座和定子铁芯将受到100HZ的交变电磁力的作用，并使定子铁芯变成一个不断变化的椭圆，使机座发生倍频振动。

二是转子振动，这通常只发生在轴承与端盖合成一体的发电机上，它起因于转子的各种不平衡，其频率为50HZ，即转子的机械旋转频率。

所以说机座都是为高强度优质钢板焊接而成。

4、端盖：端盖是发电机密封的一个组成部分，它分为内端盖和外端盖，为了安装，检修，拆装方便，一般端盖由上下两半构成。

外端盖采用钢板焊接而成，内端盖由铝合金或玻璃钢板压铸而成。

外端盖的作用：密封、支承（转子）、防爆的作用。

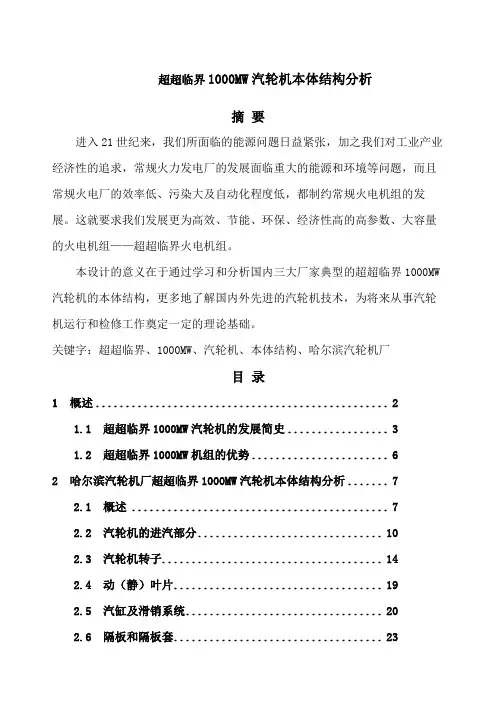

超超临界1000MW汽轮机本体结构分析摘要进入21世纪来，我们所面临的能源问题日益紧张，加之我们对工业产业经济性的追求，常规火力发电厂的发展面临重大的能源和环境等问题，而且常规火电厂的效率低、污染大及自动化程度低，都制约常规火电机组的发展。

这就要求我们发展更为高效、节能、环保、经济性高的高参数、大容量的火电机组——超超临界火电机组。

本设计的意义在于通过学习和分析国内三大厂家典型的超超临界1000MW 汽轮机的本体结构，更多地了解国内外先进的汽轮机技术，为将来从事汽轮机运行和检修工作奠定一定的理论基础。

关键字：超超临界、1000MW、汽轮机、本体结构、哈尔滨汽轮机厂目录1 概述 (2)1.1 超超临界1000MW汽轮机的发展简史 (3)1.2 超超临界1000MW机组的优势 (6)2 哈尔滨汽轮机厂超超临界1000MW汽轮机本体结构分析 (7)2.1 概述 (7)2.2 汽轮机的进汽部分 (10)2.3 汽轮机转子 (14)2.4 动（静）叶片 (19)2.5 汽缸及滑销系统 (20)2.6 隔板和隔板套 (23)2.7 汽封 (24)2.8 轴承 (25)2.9 盘车装置 (28)3 国内典型超超临界1000MW汽轮机主要技术特点比较 (28)3.1 东方汽轮机超超临界1000MW汽轮机简介 (28)3.2 上海汽轮机厂超超临界1000MW汽轮机简介 (30)3.3 三大厂家超超临界1000MW汽轮机的比较 (32)总结................................... 错误!未定义书签。

参考文献 (35)1 概述能源是社会发展的物质基础，环境是人类维护自身生存和发展的前提。

由于煤炭在一次能源结构中的主导地位，决定了电力生产中以煤电为主的格局。

根据我国能源资源的特点，煤炭在一次能源生产与消费中的比例会长期保持在75％左右的水平上，而且这一比重在将来的几十年内不会有根本性的变化。

N600---16.7/538/538600MW亚临界中间再热凝汽式汽轮机本体结构说明书上海汽轮机有限公司1概述本机组是由上海汽轮机有限公司与美国西屋公司合作并按照美国西屋公司的技术制造的600MW亚临界、中间再热式、四缸四排汽、单轴、凝汽式汽轮机。

机组型号N600—16．7／538／538，工厂产品号为A157。

1．1 主要技术参数额定功率 600主汽门前蒸汽额定压力16.7MPa主汽门前蒸汽额定温度538℃额定转速 3000r/min额定冷却水温20℃额定背压 4.9KPa额定工况给水温度 274.1℃回热级数三高.四低.一除氧给水泵驱动方式小汽轮机额定工况蒸汽流量 1801.449t/h额定工况下净热耗 7862KJ/(KW。

h)1878Kcal/((KW。

h)低压末级叶片高度905mm小机额定背压6。

28 kPa1。

2机组的主要热力工况1．2．1 汽机在额定进汽参数、额定背压、回热系统正常投运时能发出额定功率600MW。

此为本机组额定工况，其保证热耗为7862kJ／(kW．h)。

1．2．2 本机组在夏季运行，背压为11．8kPa(0．12ata)，并有3％的补水时可发出额定功率为600MW。

机组允许运行的最高背压为18．6kPa(0．19ata)，1．2．3 当机组进汽量为夏季工况流量时，进汽压力为额定压力，背压为额定值，回热系统正常投运。

补给水率为零时，机组能连续运行并发出最大功率，此时称最大连续功率工况，即TMCR工况，机组出力为634MW。

1．2．4 机组高加切除时，允许发出额定功率。

1．2．5 按用户要求，本机组允许在第二段，第四段有适量抽汽。

1．3 机组的通流部分设计1．3．1 本机组整个通流部分共58级叶片，其中高压缸I+11级，中压缸2X 9级，低压缸4X7级。

1．3．2 调节级动叶片为三联体叶片，低压缸末两级动叶片为调频叶片，其余叶片均为不调频叶片。

1．3．3 调节级喷嘴及动叶采用最新的2193E、2175型线，并在喷嘴外壁采取子午面型线通道。

第一章600WM汽轮机低压缸及发电机结构简介一、汽轮机热力系统的工作原理1、汽水流程：1〉再热后的蒸汽从机组两侧的两个中压再热主汽调节联合阀及四根中压导汽管从中部进入分流的中压缸，经过正反各9 级反动式压力级后，从中压缸上部四角的4 个排汽口排出，合并成两根连通管，分别进入Ⅰ号、Ⅱ号2个低压缸。

低压缸为双分流结构，蒸汽从中部流入，经过正反向各7 级反动式压力级后，从2个排汽口向下排入凝汽器。

排入凝汽器的乏汽在凝汽器内凝结成凝结水,由凝结水泵升压后经化学精处理装置、汽封冷却器、四台低压加热器，最后进入除氧器，除氧水由给水泵升压后经三台高压加热器进入锅炉省煤器，构成热力循环。

二、汽轮机本体缸体的常规设计低压汽缸为三层缸结构，能够节省优质钢材，缩短启动时间。

汽机各转子均为无中心孔转子，采用刚性联接，，提高了转子的寿命及启动速度。

#1 低压转子的前轴承采用两瓦块可倾瓦轴承，这种轴承不仅有良好的自位性能，而且能承受较大的载荷，运行稳定。

低压转子的另外三个轴承为圆筒轴承，能承受更大的负荷。

三、岱海电厂的设备配置及选型1）我公司的汽轮机组选用上海汽轮机厂生产的N600-16.7/538/538 型600MW 机组。

最大连续出力可达648.624MW。

这是上海汽轮机厂在引进美国西屋电气公司技术的基础上，对通流部分作了设计改进后的新型机组，它采用积木块式的设计。

形式为亚临界参数、一次中间再热、单轴、四缸、四排汽凝汽式汽轮机。

具有较好的热负荷和变负荷适应性，采用数字式电液调节（DEH）系统。

机组能在冷态、温态、热态和极热态等不同工况下启动。

汽轮机有两个双流的低压缸；通流级数为28级。

低压汽缸为三层缸结构，能够节省优质钢材，缩短启动时间。

汽机各转子均为无中心孔转子，采用刚性联接，提高了转子的寿命及启动速度。

低压缸设有四个径向支持轴承。

#1 低压缸的前轴承采用两瓦块可倾瓦轴承，这种轴承不仅有良好的自位性能，而且能承受较大的载荷，运行稳定。

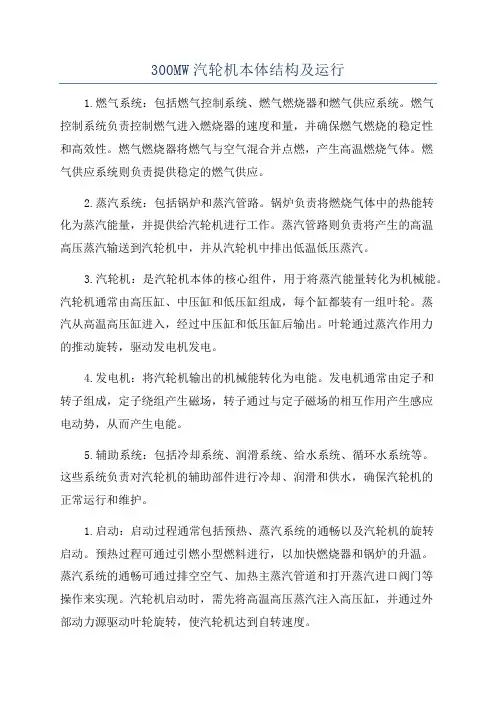

300MW汽轮机本体结构及运行1.燃气系统：包括燃气控制系统、燃气燃烧器和燃气供应系统。

燃气控制系统负责控制燃气进入燃烧器的速度和量，并确保燃气燃烧的稳定性和高效性。

燃气燃烧器将燃气与空气混合并点燃，产生高温燃烧气体。

燃气供应系统则负责提供稳定的燃气供应。

2.蒸汽系统：包括锅炉和蒸汽管路。

锅炉负责将燃烧气体中的热能转化为蒸汽能量，并提供给汽轮机进行工作。

蒸汽管路则负责将产生的高温高压蒸汽输送到汽轮机中，并从汽轮机中排出低温低压蒸汽。

3.汽轮机：是汽轮机本体的核心组件，用于将蒸汽能量转化为机械能。

汽轮机通常由高压缸、中压缸和低压缸组成，每个缸都装有一组叶轮。

蒸汽从高温高压缸进入，经过中压缸和低压缸后输出。

叶轮通过蒸汽作用力的推动旋转，驱动发电机发电。

4.发电机：将汽轮机输出的机械能转化为电能。

发电机通常由定子和转子组成，定子绕组产生磁场，转子通过与定子磁场的相互作用产生感应电动势，从而产生电能。

5.辅助系统：包括冷却系统、润滑系统、给水系统、循环水系统等。

这些系统负责对汽轮机的辅助部件进行冷却、润滑和供水，确保汽轮机的正常运行和维护。

1.启动：启动过程通常包括预热、蒸汽系统的通畅以及汽轮机的旋转启动。

预热过程可通过引燃小型燃料进行，以加快燃烧器和锅炉的升温。

蒸汽系统的通畅可通过排空空气、加热主蒸汽管道和打开蒸汽进口阀门等操作来实现。

汽轮机启动时，需先将高温高压蒸汽注入高压缸，并通过外部动力源驱动叶轮旋转，使汽轮机达到自转速度。

2.运行：一旦汽轮机启动，燃气系统将持续提供稳定的燃气，锅炉将持续生成蒸汽，汽轮机将持续输出机械能。

运行过程中，需要对各个系统进行实时监控和调节，以确保汽轮机的运行效率、安全性和可靠性。

如果需要调节负载，可以通过调整汽轮机的蒸汽流量和转速来实现。

3.停机：停机过程通常包括冷却和排放过程。

在停机前，会逐渐关闭燃气供应系统，停止蒸汽产生。

在停机后，会运行冷却系统对汽轮机进行冷却，同时关闭排放管道，将废气排放到环境中。
