汽轮机本体结构

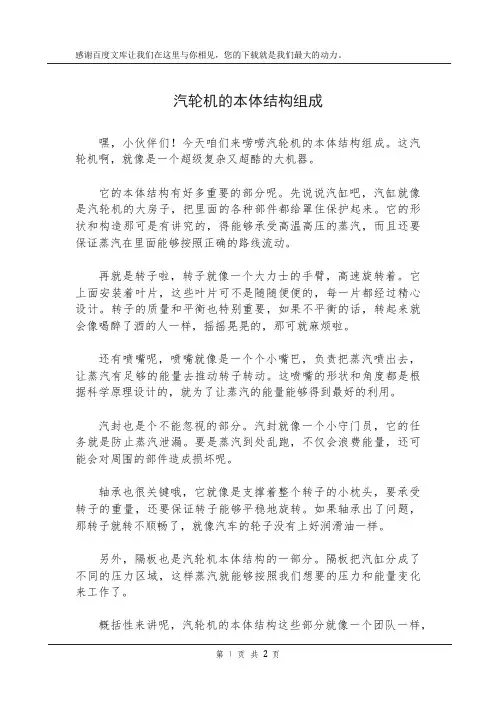

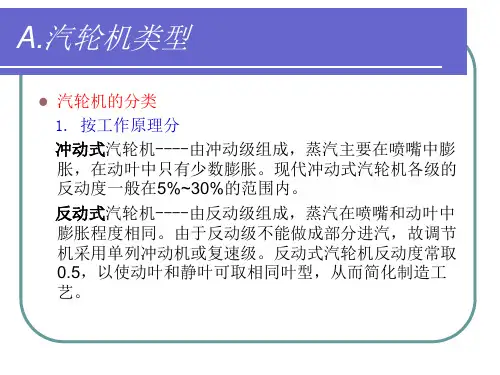

汽轮机的本体结构组成
嘿，小伙伴们！今天咱们来唠唠汽轮机的本体结构组成。

这汽轮机啊，就像是一个超级复杂又超酷的大机器。

它的本体结构有好多重要的部分呢。

先说说汽缸吧，汽缸就像是汽轮机的大房子，把里面的各种部件都给罩住保护起来。

它的形状和构造那可是有讲究的，得能够承受高温高压的蒸汽，而且还要保证蒸汽在里面能够按照正确的路线流动。

再就是转子啦，转子就像一个大力士的手臂，高速旋转着。

它上面安装着叶片，这些叶片可不是随随便便的，每一片都经过精心设计。

转子的质量和平衡也特别重要，如果不平衡的话，转起来就会像喝醉了酒的人一样，摇摇晃晃的，那可就麻烦啦。

还有喷嘴呢，喷嘴就像是一个个小嘴巴，负责把蒸汽喷出去，让蒸汽有足够的能量去推动转子转动。

这喷嘴的形状和角度都是根据科学原理设计的，就为了让蒸汽的能量能够得到最好的利用。

汽封也是个不能忽视的部分。

汽封就像一个小守门员，它的任务就是防止蒸汽泄漏。

要是蒸汽到处乱跑，不仅会浪费能量，还可能会对周围的部件造成损坏呢。

轴承也很关键哦，它就像是支撑着整个转子的小枕头，要承受转子的重量，还要保证转子能够平稳地旋转。

如果轴承出了问题，那转子就转不顺畅了，就像汽车的轮子没有上好润滑油一样。

另外，隔板也是汽轮机本体结构的一部分。

隔板把汽缸分成了不同的压力区域，这样蒸汽就能够按照我们想要的压力和能量变化来工作了。

概括性来讲呢，汽轮机的本体结构这些部分就像一个团队一样，
每个成员都有自己重要的任务，缺了谁都不行。

它们相互配合，才能让汽轮机好好地工作，产生强大的动力呢。

第一章600WM汽轮机低压缸及发电机结构简介一、汽轮机热力系统的工作原理1、汽水流程：1〉再热后的蒸汽从机组两侧的两个中压再热主汽调节联合阀及四根中压导汽管从中部进入分流的中压缸，经过正反各9 级反动式压力级后，从中压缸上部四角的4 个排汽口排出，合并成两根连通管，分别进入Ⅰ号、Ⅱ号2个低压缸。

低压缸为双分流结构，蒸汽从中部流入，经过正反向各7 级反动式压力级后，从2个排汽口向下排入凝汽器。

排入凝汽器的乏汽在凝汽器内凝结成凝结水,由凝结水泵升压后经化学精处理装置、汽封冷却器、四台低压加热器，最后进入除氧器，除氧水由给水泵升压后经三台高压加热器进入锅炉省煤器，构成热力循环。

二、汽轮机本体缸体的常规设计低压汽缸为三层缸结构，能够节省优质钢材，缩短启动时间。

汽机各转子均为无中心孔转子，采用刚性联接，，提高了转子的寿命及启动速度。

#1 低压转子的前轴承采用两瓦块可倾瓦轴承，这种轴承不仅有良好的自位性能，而且能承受较大的载荷，运行稳定。

低压转子的另外三个轴承为圆筒轴承，能承受更大的负荷。

三、岱海电厂的设备配置及选型1）我公司的汽轮机组选用上海汽轮机厂生产的N600-16.7/538/538 型600MW 机组。

最大连续出力可达648.624MW。

这是上海汽轮机厂在引进美国西屋电气公司技术的基础上，对通流部分作了设计改进后的新型机组，它采用积木块式的设计。

形式为亚临界参数、一次中间再热、单轴、四缸、四排汽凝汽式汽轮机。

具有较好的热负荷和变负荷适应性，采用数字式电液调节（DEH）系统。

机组能在冷态、温态、热态和极热态等不同工况下启动。

汽轮机有两个双流的低压缸；通流级数为28级。

低压汽缸为三层缸结构，能够节省优质钢材，缩短启动时间。

汽机各转子均为无中心孔转子，采用刚性联接，提高了转子的寿命及启动速度。

低压缸设有四个径向支持轴承。

#1 低压缸的前轴承采用两瓦块可倾瓦轴承，这种轴承不仅有良好的自位性能，而且能承受较大的载荷，运行稳定。

300MW汽轮机本体结构及运行汽轮机是一种利用燃料的热能转换成机械能的动力装置。

在电站中，汽轮机通常作为发电机的驱动力源，将蒸汽能量转换成电能。

本文将重点介绍300MW汽轮机的本体结构及其运行原理。

一、汽轮机本体结构：1.轴系结构：汽轮机的轴系结构主要包括转子、轴承和密封装置。

转子是汽轮机的核心部件，转子上安装了多级叶片，通过叶片转动来转换蒸汽的能量。

轴承用于支撑转子的旋转运动，减少机械摩擦，并承受转子产生的离心力。

密封装置用于减少蒸汽泄漏，确保汽轮机的高效运行。

2.燃烧室：燃烧室是蒸汽发生器，其作用是将燃料燃烧产生的高温高压气体送入汽轮机的叶片中，驱动叶片旋转。

燃烧室的设计影响着汽轮机的能量转换效率和稳定性。

3.叶片组件：汽轮机的叶片组件包括高、中、低压叶片组，每组叶片都具有不同的结构和转速。

高压叶片组用于转子的高速部分，中、低压叶片组用于降低压力和提高效率。

4.冷却系统：汽轮机的叶片和转子在高温高压条件下工作，容易受到热应力的影响。

因此，汽轮机设有冷却系统，用于降低叶片和转子的温度，延长其使用寿命。

5.控制系统：汽轮机的控制系统包括液压系统、温度控制系统、转速控制系统等，用于监测和调节汽轮机的运行状态，确保其安全运行。

二、汽轮机的运行原理：汽轮机的工作原理是通过蒸汽的能量转换成机械能，达到驱动发电机发电的目的。

其工作过程主要包括蒸汽进气、叶片旋转、功率输出等阶段：1.蒸汽进气阶段：汽轮机从锅炉中得到高压高温的蒸汽，蒸汽在进入汽轮机后被导入高压叶片组，叶片组将蒸汽的能量转换成叶片旋转的动能。

2.叶片旋转阶段：蒸汽的动能通过叶片的旋转传递给转子，转子带动发电机转动，将机械能转换成电能。

3.功率输出阶段：汽轮机驱动发电机旋转，发电机通过旋转产生电流，输出电能。

总结：汽轮机是一种将燃料燃烧产生的热能转换成机械能的动力装置，其本体结构主要包括轴系结构、燃烧室、叶片组件、冷却系统和控制系统。

汽轮机通过蒸汽的能量转换实现驱动发电机发电的目的，具有高效、稳定的特点，是电站中不可或缺的设备。

汽轮机本体结构介绍第一部分常规汽轮机本体结构介绍一汽轮机主要构成汽轮机本体，汽轮机辅机系统，汽轮机调节控制系统。

1 汽轮机本体主要由转子、静子、轴承及轴承箱、盘车装置四大部分构成。

1.1转子:汽轮机通流中的转动部分,是汽轮机作功的关键部件,由主轴,叶轮,叶片,联轴器等主要零部件组成。

1.2静子: 汽轮机通流中的静止部分及汽轮机的外壳部分,由汽缸、隔板及隔板套、进汽部分、排汽部分、端汽封等主要零部件组成。

1.3轴承及轴承箱：支持轴承用来承受转子的重量并保持转子的径向位置，推力轴承用来固定转子的轴向位置，轴承箱用来安装轴承和轴承座。

1.4盘车装置：在进汽冲转前及停汽停机后使汽轮机继续保持低速旋转的装置，由电动机、减速器、离合器、操纵机构构成。

2 汽轮机辅机系统主要由油系统、汽封系统、疏水系统、凝汽系统、抽气系统组成。

2.1 油系统：主要用于向汽轮机各轴承和盘车装置提供润滑油，向转子联轴器提供冷却油，向调节保安部套提供压力油和安全油，向发电机密封系统提供密封油，向主轴顶轴装置提供顶轴油；主要由润滑油系统，顶轴油系统，油处理系统组成。

2.2 汽封系统：防止高中压缸内蒸汽向外泄漏进入汽机房和窜入轴承箱，防止空气漏入低压缸内影响机组真空度，回收高压及中压主汽阀及调节阀的阀杆漏汽；一般由汽源、调节阀站及其控制装置、减温装置、抽气装置、安全阀组成。

2.3疏水系统：确保在机组启动、停机、升负荷、降负荷运行，蒸汽参数大幅度波动或在异常情况下将汽轮机本体及其本体阀门以及与汽缸连接的各管道内的凝结水排泄出去，从而防止汽轮机进水造成汽缸变形、转子弯曲、动静碰磨，甚至引起叶片断裂。

典型的疏水系统由疏水分管、母管、自动疏水阀、疏水孔板、疏水扩容器、排汽管以及各种消能装置和挡水板组成。

2.4凝汽系统：保证汽轮机排汽在凝汽器中不断凝结，并使凝汽器达到所要求的真空值；是凝结水和补给水去除氧器之前的先期除氧设备；接受机组启停和正常运行中的疏水；接受机组启停和甩负荷过程中的旁路排汽。

汽轮机本体结构介绍
汽轮机是一种热力机械，利用燃烧产生的热能转化为机械能。

它主要由以下几个组成部分构成：
1.燃烧室：燃烧室是燃烧燃料的区域。

在燃烧室中，燃料与空气混合并点燃，产生高温高压的燃烧气体。

2.高压涡轮：高压涡轮是汽轮机的一个关键部件，它接收高温高压的燃烧气体，并利用气体的动能驱动转子旋转。

高压涡轮通常由多个级别组成，每个级别包含一个转子和一个定子。

3.中压涡轮：中压涡轮位于高压涡轮之后，接收由高压涡轮排出的燃烧气体，并再次利用其动能驱动转子旋转。

4.低压涡轮：低压涡轮位于中压涡轮之后，接收由中压涡轮排出的燃烧气体，并再次利用其动能驱动转子旋转。

5.转子和定子：涡轮机的转子是由多个叶片组成的旋转部件，叶片的形状和排列方式对气体的能量转换效率起重要作用。

定子是位于转子周围的静止部件，通过与转子之间的气体流动交互，实现能量的转换。

6.减速器和发电机：汽轮机通常与发电机连接，通过减速器将高速旋转的涡轮机转子的转速降低，从而驱动发电机产生电力。

7.冷却系统：由于涡轮机内部温度较高，需要冷却系统来控制温度，以保护涡轮机的结构和材料。

汽轮机的本体结构根据不同类型和应用场景而有所差异，例如有工业用汽轮机、航空发动机和电力站汽轮机等。

每种类型的汽轮机在结构上可能会有一些特殊的设计和配置，但其基本原理和组成部分基本相似。
