浅谈公路工程挡土墙设计

公路收费站的挡土墙与护坡设计随着现代交通运输的快速发展，公路收费站的建设越来越普遍。

而在公路建设过程中，挡土墙与护坡的设计起着至关重要的作用。

本文将讨论公路收费站挡土墙与护坡设计的相关要点，包括设计原则、材料选择、结构设计以及施工注意事项等。

设计原则首先，公路收费站的挡土墙与护坡设计应遵循以下原则：1.稳定性原则：挡土墙和护坡的设计应能够承受各种应力和地质条件，确保结构稳定，防止土体被冲刷和坍塌。

2.安全性原则：挡土墙和护坡的设计应考虑周围环境和交通流量情况，确保设计满足安全要求，减少可能的意外风险。

3.经济性原则：挡土墙和护坡的设计应考虑施工成本和维护成本，尽量选择经济实用的设计方案。

材料选择挡土墙与护坡设计中，材料的选择是决定结构稳定性和寿命的重要因素。

一般而言，常见的材料包括：1.混凝土：混凝土是一种常用的挡土墙和护坡材料，它具有良好的压缩和抗渗透能力，适用于各种地质条件。

2.钢筋：钢筋可以增加挡土墙和护坡的强度和稳定性，尤其是在长时间受到地质变形和侵蚀的环境中。

3.土工合成材料：如土工布、土工格栅等，能够有效增强土体的抗滑、抗冲刷和抗侵蚀性能。

结构设计挡土墙和护坡的结构设计需根据具体情况进行考虑，以下是一些常见的设计要点：1.坡度和坡高：根据挡土墙或护坡所处位置的地形和土质条件，选择合适的坡度和坡高。

较为陡峭的坡度可以减少土体体积，但也增加了施工难度。

2.抗滑措施：对于较陡峭的挡土墙或护坡，应采取相应的抗滑措施，例如使用钢筋锚杆或加设排水系统，以增强结构的稳定性。

3.防渗透设计：挡土墙和护坡表面应采用防水和防渗透措施，以防止地下水渗透对结构造成损害。

施工注意事项在公路收费站挡土墙与护坡的施工过程中，需要重点关注以下事项：1.施工质量：施工过程中应严格按照设计要求进行施工，确保挡土墙和护坡的质量达到预期效果。

2.监测与维护：挡土墙和护坡的施工完成后，应进行定期的监测和维护工作，及时发现并解决可能存在的问题，以延长结构使用寿命。

公路挡土墙设计规范随着交通事业的发展，公路建设日益重要。

在公路建设中，挡土墙作为一种重要的边坡防护措施，起到了保护道路安全和稳定的作用。

为了确保公路挡土墙的设计和施工质量，制定了一系列的设计规范。

本文将详细介绍公路挡土墙设计规范，并对其适用范围、设计原则、设计要求等进行阐述。

一、适用范围公路挡土墙设计规范适用于各类公路挡土墙的设计，包括高速公路、国道、省道、县道等。

该规范的实施旨在确保挡土墙的安全可靠、稳定耐用，并尽可能减少对环境的影响。

二、设计原则1. 安全原则：挡土墙设计必须符合土壤力学原理和结构力学要求，保证其在正常使用条件下的稳定性和安全性。

2. 经济原则：在满足安全性要求的前提下，设计应尽量减少材料的使用量，降低工程造价。

3. 美观原则：挡土墙设计应与周边环境协调一致，注重景观效果，使其既具有防护功能，又能提升生态环境质量。

三、设计要求1. 挡土墙类型选择：根据设计要求和地质条件，选择合适的挡土墙类型，包括重力墙、筒状墙、悬臂墙、抗滑桩墙等。

2. 墙体结构设计：挡土墙的结构设计应确保各部分受力均衡，考虑内力分配、变形控制和稳定性。

3. 墙体防水设计：挡土墙应考虑防水层的设置，采取适当的排水措施，以防止土体湿润和滑动。

4. 墙体抗震设计：挡土墙应具有一定的抗震性能，结构具备足够的强度和刚度，能够承受地震荷载。

5. 强度计算和稳定性分析：根据土壤力学原理和材料特性，进行挡土墙结构的强度计算和稳定性分析。

6. 考虑环境因素：挡土墙设计应考虑不同地区的气候、降雨、地质条件等环境因素，并进行相应的处理。

7. 施工工艺要求：挡土墙的施工应按照设计要求进行，合理选择施工工艺和材料。

四、施工质量控制1. 墙体材料：挡土墙材料应符合相关标准，具备一定的强度和抗冻性能。

2. 墙体平整度：挡土墙表面应平整，没有明显的凸凹、裂缝和渗漏现象。

3. 墙体防水处理：挡土墙应采取防水措施，确保墙体和土体之间的防水性能。

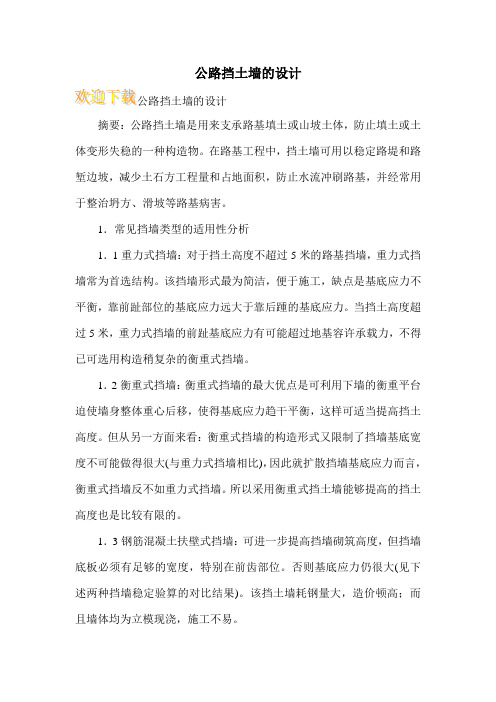

公路挡土墙的设计摘要：公路挡土墙是用来支承路基填土或山坡土体，防止填土或土体变形失稳的一种构造物。

在路基工程中，挡土墙可用以稳定路堤和路堑边坡，减少土石方工程量和占地面积，防止水流冲刷路基，并经常用于整治坍方、滑坡等路基病害。

1．常见挡墙类型的适用性分析1．1重力式挡墙：对于挡土高度不超过5米的路基挡墙，重力式挡墙常为首选结构。

该挡墙形式最为简洁，便于施工，缺点是基底应力不平衡，靠前趾部位的基底应力远大于靠后踵的基底应力。

当挡土高度超过5米，重力式挡墙的前趾基底应力有可能超过地基容许承载力，不得已可选用构造稍复杂的衡重式挡墙。

1．2衡重式挡墙：衡重式挡墙的最大优点是可利用下墙的衡重平台迫使墙身整体重心后移，使得基底应力趋干平衡，这样可适当提高挡土高度。

但从另一方面来看：衡重式挡墙的构造形式又限制了挡墙基底宽度不可能做得很大(与重力式挡墙相比)，因此就扩散挡墙基底应力而言，衡重式挡墙反不如重力式挡墙。

所以采用衡重式挡土墙能够提高的挡土高度也是比较有限的。

1．3钢筋混凝土扶壁式挡墙：可进一步提高挡墙砌筑高度，但挡墙底板必须有足够的宽度，特别在前齿部位。

否则基底应力仍很大(见下述两种挡墙稳定验算的对比结果)。

该挡土墙耗钢量大，造价顿高；而且墙体均为立模现浇，施工不易。

1．4加筋土挡墙：是一种能适应软土地基砌筑高挡墙的理想结构。

它使原本作为挡墙外荷载的墙后填料转化为墙体结构的一部分无疑是一种创造性的突破。

加筋土挡墙造价低廉具有良好的经济效益，而且它的装配式构件十分有利于快速施工。

尽管加筋土挡墙有诸多优点，但在华南地区城市用得还不多，主要原因是：城市道路敷设地下管线多，与挡墙筋带形成垂直交叉互有干扰。

此外，万一今后路面开挖维修管道会影响到挡土墙的安全。

2．挡土墙的选型2．1材料选择浆砌片石挡土墙取材容易，施工简便，适用范围比较广泛。

山区公路中，石料资源较为丰富，在挡土墙高10米时,因地制宜，采用浆砌片石砌筑，可以较好地满足经济、安全方面的要求。

公路挡土墙设计规范公路挡土墙设计规范一、引言公路挡土墙是用于公路工程中的边坡保护和土方的固定的一种结构物。

其功能是防止边坡的坍塌和土方的滑坡，保证公路的安全和畅通。

本文将介绍公路挡土墙的设计规范，以保证其设计和施工质量，达到良好的工程效果。

二、设计载荷公路挡土墙设计时需要考虑的主要载荷有以下几种：1. 地震荷载：根据地震烈度和工程地震烈度区划确定。

2. 地表水压力：考虑洪水位和地下水位对挡土墙的水压力。

3. 水浸荷载：根据地表径流及渗透条件确定。

4. 洪水压力荷载：根据设计洪水位确定。

5. 水平荷载：考虑到侧推力对挡土墙的影响。

三、挡土墙类型根据不同的边坡高度和地质条件，可以选择适合的挡土墙类型。

主要有以下几种类型：1. 重力挡土墙：根据土体稳定的条件，利用墙体自重阻挡土体滑动。

2. 锚固挡土墙：在挡土墙后方设置锚杆或锚索，通过锚固作用来阻挡土体滑动。

3. 箱形挡土墙：采用箱形结构，具有较高的整体强度和稳定性。

4. 桩墙挡土墙：在挡土墙前方设置挡墙桩，通过桩的承载力和桩顶反力来阻挡土体滑动。

四、挡土墙结构设计1. 对挡土墙的高度和坡度进行合理的设计，以保证其稳定性和抗滑性。

2. 设计挡土墙的排水系统，以便及时排除挡土墙后方的水分，以减小水分的压力。

3. 对挡土墙的土工材料进行选取和试验，以保证其强度和稳定性。

4. 针对不同的挡土墙类型，设计适当的墙体厚度和加劲方式，以满足工程要求。

五、挡土墙的施工和监控1. 挡土墙的施工要按照相关规范要求进行，包括基础、墙体、排水系统等的施工。

2. 在施工过程中要对挡土墙的质量进行监控，包括土工材料的质量、墙体厚度的控制等。

3. 在挡土墙施工完成后，要进行相关的监测工作，包括挡土墙位移、应力等的监测。

六、结论根据以上的设计规范，可以保证公路挡土墙的设计和施工质量，提高挡土墙的安全性和稳定性。

公路挡土墙的设计和施工要考虑地震荷载、水压力、水浸荷载等多种载荷，选择合适的挡土墙类型和结构，进行合理的设计和施工，并进行监控工作，以达到良好的工程效果。

公路工程挡土墙技术总结引言概述：公路工程中，挡土墙是一种重要的土木工程结构，用于防止土方坡体的坍塌和滑动，确保公路的安全运行。

挡土墙技术的发展和应用对于公路工程的稳定性和可持续发展具有重要意义。

本文将从设计原则、材料选择、施工方法和监测管理四个方面，对公路工程挡土墙技术进行总结。

一、设计原则：1.1 坡体稳定性分析：在设计挡土墙时，首先需要进行坡体稳定性分析。

通过计算坡体的自然坡度、土壤的抗剪强度、水文条件等因素，确定挡土墙的高度、坡度和宽度，以保证坡体的稳定性。

1.2 墙体结构设计：挡土墙的结构设计应考虑土壤的承载能力、墙体的抗倾覆能力和抗滑移能力。

常见的挡土墙结构包括重力式挡土墙、加筋挡土墙和悬臂式挡土墙等。

根据具体的工程要求和地质条件，选择合适的挡土墙结构。

1.3 排水设计：挡土墙的排水设计对于保证墙体的稳定性和延长使用寿命至关重要。

合理设置排水系统，包括排水管道、渗流井和过滤材料等，以及定期进行维护和清理，确保排水畅通。

二、材料选择：2.1 土壤材料：挡土墙的土壤材料应具备一定的抗剪强度和抗冲刷能力。

通常选择黏土、黏土和砂土等，根据具体的工程要求和地质条件进行合理的配比。

2.2 墙体材料：常用的挡土墙墙体材料包括混凝土、砖石和钢筋混凝土等。

不同的材料具有不同的强度和耐久性，根据工程要求和经济性进行选择。

2.3 防腐材料：挡土墙常受到水分和土壤的侵蚀，为了延长挡土墙的使用寿命，可以选择使用防腐材料，如防腐涂料和防腐胶带等，以提高墙体的耐久性。

三、施工方法：3.1 土方开挖：挡土墙的施工需要进行土方开挖，确保墙体的稳定性和坚固性。

在开挖过程中，应注意施工坡度和坡面的平整度，避免土方塌方和滑坡等不良情况。

3.2 墙体浇筑：墙体的浇筑应按照设计要求进行，保证墙体的密实性和一致性。

可采用模板和钢筋加固的方式，确保墙体的强度和稳定性。

3.3 后期养护：挡土墙施工完成后，需要进行适当的养护措施，如保持墙体表面的湿润、防止冻融伤害等，以提高墙体的抗风化和耐久性。

公路常用挡土墙的选型及设计要点公路挡土墙是路基设计工作的重点和难点；本文根据笔者的经验和体会，谈谈公路常用挡土墙的选型及设计要点，希望能对相关设计人员有所帮助。

标签：挡土墙挡墙选型挡墙设计1公路常用挡土墙的主要类型、特点及适用范围挡土墙是承受土压力，防止土体滑塌的墙式构造物。

常用挡土墙形式大致为：重力式挡土墙、悬臂式和扶壁式挡土墙、桩板式挡土墙、锚杆挡土墙、加筋挡土墙、锚定板挡土墙等。

各类型挡墙的特点不同，适用范围也不完全相同，其特点及适用范围分述如下：1.1重力式挡土墙重力式挡土墙是依靠墙体自重来抵抗土体侧压力的挡土墙，具有结构简单、受力单一、施工技术成熟、取材方便等特点。

可细分为仰斜式、垂直式、俯斜式、折线式、衡重式、台阶式等；其中垂直式、折线式、台阶式这三种形式的代表性不强，在此不做专门分析。

1.1.1仰斜式挡土墙仰斜式挡土墙是最常用的重力式挡土墙，其面坡、背坡均内倾，面坡一般不宜缓于0.3，背坡不宜缓于0.25。

与其他重力式挡墙相比，其优点为每延米圬工最省、抗滑、抗倾覆稳定性好，地基承载力要求低。

缺点是当地形陡峻时，墙高增加过快，其占地面积较大，墙背坡率内倾，墙背填土不易压实，墙高不能做太高，最大墙高不宜超过10m，墙高过大则抗滑稳定性将明显降低。

适用于地形平缓，地面横坡缓于1：2须限制放坡的路段；挡墙高度较小，最大墙高小于10m 的路段；地质条件一般，地基承载力尚可的路段。

1.1.2俯斜式挡土墙俯斜式挡土墙与仰斜式挡土墙最大区别是其面坡垂直、背坡外倾，坡率1：0.25～0.4，不宜缓于0.4。

其优点是结构简便易施工，墙背坡率外倾，墙背填土易压实。

缺点是抗滑、抗倾覆稳定性不如仰斜式和衡重式挡土墙；背坡外倾，墙踵向路基内延伸，地形较陡时挖基量大；因受力条件限制，适用于低矮挡墙，最大墙高不宜超过6m。

适用于墙高不超过6m，地形平坦，老路改扩建需要限制放坡的路段（如穿越农田区）。

1.1.3衡重式挡土墙利用作用于墙背衡重台构造上的填土重力和墙体重心后移而抵抗土体侧压力的挡墙称为衡重式挡土墙。

山区公路挡土墙的设计分析山区公路的特征分析具有施工难度大、技术要求高、自然、地质灾害对公路的破坏性大等特征;应当选择合适的材料、截面形式、挡土墙位置;通过加固挡土墙的基础部分、改进挡土墙泄水孔反滤结构、优化沉降缝与伸缩缝的设置，选取合适的墙面坡和墙背坡，能够强化挡土墙安全性。

标签：山区公路;挡土墙;设计引言：不同种类、不同形式的挡土墙，应当采取不同的设计方案，制定不同的施工要求。

挡土墙能够对山区公路的路基和路堑边坡起到很好的稳定加固作用，能够减少土方、石方工程的工程量，减小对自然环境的破坏，维持山体平衡，避免塌方、滑坡、泥石流等自然灾害的出现。

挡土墙为山区公路建设中最重要的设计施工环节，我们应当综合考虑山区公路的地形地貌、周边环境、生态景观、地质条件等因素。

1 山区公路的特征分析相较于平原地区的普通公路而言，山区公路具有更为鲜明的特征，由于山区公路弯道多、坡面多、对公路边坡防护要求更高。

本节将对山区公路的特征进行具体分析。

1.1施工难度大、技术要求高山区公路的周边环境与地质条件都比平原地区的普通公路复杂得多。

在山区公路的建设中，除了需要考虑当地经济水平、车流量等因素之外，还需要考虑对当地环境的保护、水土的保持、景观的协调等生态因素。

因而，与普通公路的建设相比，山区公路的施工难度更大。

在山区公路中，施工技术要求也较高，山区公路施工中对公路路基施工要求、施工材料选择标准等都要高于一般公路。

这就要求施工企业应当具备较高的施工技术条件，超强的技术处理能力，以更好地适应山区公路的复杂的施工环境，更好地胜任山区公路的建设工作。

1.2自然与地质灾害对公路的破坏性大山区公路更容易受到地质灾害与自然灾害的影响，在霜雾雪较重的冬季，山高、坡陡、路窄、弯急、遮蔽物多、视线不佳等也是引发车祸的主要原因;在夏秋汛季，雨量过大很容易引发山区的泥石流、河汛、坡面探讨等地质灾害，因此，在山区公路的建设中，需要做好边坡防护工作，减小自然和地质灾害对公路路基造成的破坏，确保路基上下坡面的安全，确保道路的安全，从而保证行车和人的安全。

基础知识道路施工中的挡土墙设计道路施工是城市基础设施建设中至关重要的一环。

而在道路的设计与施工过程中，挡土墙作为一种常见的地质工程结构，起到了重要的支护和保护作用。

本文将深入探讨基础知识道路施工中挡土墙设计的相关要点。

在完成该设计时，我们应该考虑以下几个方面：挡土墙的种类、材料与施工工艺的选择、设计与计算原则。

一、挡土墙的种类挡土墙的类型多种多样，常见的包括重力挡土墙、悬臂挡土墙、重力墙、加筋土挡墙以及钢筋混凝土挡土墙等。

在选择挡土墙的类型时，需要综合考虑地质条件、土壤性质以及挡土墙的高度和长度等因素。

重力挡土墙适用于较低的挡土高度，在设计时主要通过自重来保证稳定性。

悬臂挡土墙一般适用于挡土高度较大的情况，通过在挡土墙顶部设置悬臂来增加结构稳定性。

重力墙的稳定性依靠墙体的自重和基础上的摩擦力来维持。

加筋土挡墙是通过在土体中设置钢筋来增加土体的抗拉强度，提高挡土墙的稳定性。

钢筋混凝土挡土墙则是通过结合钢筋和混凝土的特性来增强结构强度。

在实际工程中，我们需要根据具体的情况选择合适的挡土墙类型。

二、挡土墙的材料与施工工艺选择挡土墙的材料和施工工艺选择直接影响到挡土墙的性能和使用寿命。

通常情况下，常见的挡土墙材料包括混凝土、钢筋混凝土、砖块、岩石和土壤等。

在选择材料时，需要考虑其强度、稳定性、耐久性以及可靠性等因素。

同时，施工工艺也是一个关键因素，应根据具体情况选择合适的施工方法。

如拱形法、层层垫法、动力侧推等。

每种方法都有其适用的场景和特点，工程师需要根据实际情况进行选择。

三、设计与计算原则在挡土墙的设计与计算过程中，需要遵循一定的原则。

首先，要保证挡土墙的稳定性和安全性，设计时要考虑到地质条件、土壤性质以及挡土墙的高度和长度等因素。

其次，要控制挡土墙的变形和沉降，合理确定挡土墙的结构形式和加筋方式。

设计中还需考虑挡土墙的排水系统和防渗措施，以防止积水和渗漏对挡土墙产生不良影响。

此外，挡土墙的检测与监控也非常重要。

公路路基挡土墙防护设计及施工方法摘要：挡土墙有很多不同的类型，各种挡土墙在材料、位置、结构上都是不同的，在实际施工的过程中，应该根据实际施工情况，选择合理的挡土墙类型，这样才能充分发挥挡土墙的作用，所以公路路基挡土墙在防护设计和施工方法上，一定要选择能够完全满足公路施工要求的道路。

关键词：公路路基；挡土墙；防护设计；施工方法1路基挡土墙防护设计此公路工程中路基挡土墙防护设计主要包含了扶壁式路肩挡土墙与衡重式路肩挡土墙。

1.1衡重式路肩挡土墙设计（1）挡土墙选用石材混凝土，石材掺入量控制在20%以内。

挡土墙顶面选用C30混凝土(厚度60cm)，不加石材。

预留孔的位置根据栏杆柱的实际埋设情况确定。

（2）石材摆放阶段必须严格控制堆放，按照分层排列的要求，认真贯彻“小面朝上”、“大面朝下”的基本原则，碎石间距距离应大于10cm，而模板、槽墙间距距离应小于15cm，最后实现了混凝土的填充和振动。

（3）从毛石选用方面分析，必须保证毛石质地坚硬，表面干净、无任何裂隙，且未风化，毛石强度级别≥30MPa。

（4）混凝土振捣前应确定透水管具体预埋位置，以免振捣时造成透水管中进入水泥浆液。

（5）挡土墙施工采用的是分段砌筑模式，各段的长度需要结合具体开挖施工状况而定。

针对地基和挡土墙容易出现高度变化的区域应建立沉降缝（其宽度控制为2cm）。

同时沉降缝位置选择沥青麻絮或者是防水材料实施填充处理，但需要保证填充深度≤15cm。

（6）挡土墙后填料或是填石阶段，需要确保其内摩擦角＞35°，当混凝土强度≥设计规定要求的70%后，才能够实施填筑夯实处理，从而提高墙体结构稳定性。

（7）在进行挡土墙施工之前必须妥善处理工程现场排水工作，根据现场实际情况制定合理、可行的排水措施，实现施工地面积水及时、有效排出，使地面处于干燥状态。

而挡土墙施工结束之后应从坡顶、坡地区域设置排水设施，以免墙体出现地下水渗入现象。

（8）若是衡重式挡土墙中的基础为2.5m至9m，则墙体基础土质必须选择优于坡积砂纸黏性土，且承载能力≥220kPa；若是衡重式挡土墙中的基础为10m至13m，则墙体基础土质必须选择优于砂土状强风化岩，且承载力≥420kPa。

挡土墙设计一、挡土墙的分类及用途为防止路基填土或山坡土体坍塌而修筑的承受土体侧压力的墙式构造物，称为挡土墙。

在公路工程中，它广泛地用于支撑路堤填土或路堑边坡，以及桥台、隧道洞口和河流堤岸等处。

路基工程中，挡土墙的建筑费用较高，故路基设计时，应与其他可能的工程方案进行技术经济比较，择优选定。

公路工程中的挡土墙主要按下述几种方法进行分类。

按照挡土墙设置的位置，挡土墙可分为：路堑墙、路堤墙、路肩墙和山坡墙等类型，如图2-5-1所示。

按照结构形式，挡土墙可分为：重力式挡土墙、锚定式挡土墙、薄壁式挡土墙、加筋土挡土墙等。

按照墙体材料，挡土墙可分为：石砌挡土墙、混凝土挡土墙、钢筋混凝土挡土墙、钢板挡土墙等。

挡土墙各部分名称如图2-5-1a)所示。

靠回填土或山体的一侧面称为墒背；外露的一侧面称为墙面．也称墙胸；墙的顶面部分称为墙顶；墙的底面部分称为基底或墙底；墙面与墙底的交线称为墙趾；墙背与墙底的变线称为墙踵；墙背与铅垂线的夹角称为墙背倾角a。

挡土墙设置位置不同，其用途也不相同。

路堑墙设置在路堑边坡底部，主要用于支撑开挖后不能自行稳定的山坡，同时可减少挖方数量，降低挖方边坡的高度(图2-5-1a)。

路堤墙设置在高填土路提或陡坡路堤的下方，可以防止路堤边坡或路堤沿基底滑动，同时可以收缩路堤坡脚，减少填方数量，减少拆迁和占地面积(图2-5-1b)。

路肩墙设置在路肩部位，墙顶是路肩的组成部分，其用途与路堤墙相同。

它还可以保护临近路线的既有的重要建筑物(图2-5-1c)。

沿河路堤，在傍水的一侧设置挡土墙，可以防止水流对路基的冲刷和侵蚀，也是减少压缩河床的有效措施(图2-5-1d)。

山坡墙设置在路堑或路堤上方，用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡(图2-5-1e、图2-5-1f)。

为一个整体。

在这个整体中起控制作用的是填土与拉筋之间的摩擦力。

面板的作用是阻挡填土坍落挤出，迫使填土与拉筋结合为整体。

加筋土挡土墙属于柔性结构，对地基变形适应性大，建筑高度大，具有省工、省料、施工方便、快速等优点，适用于填土路基。
