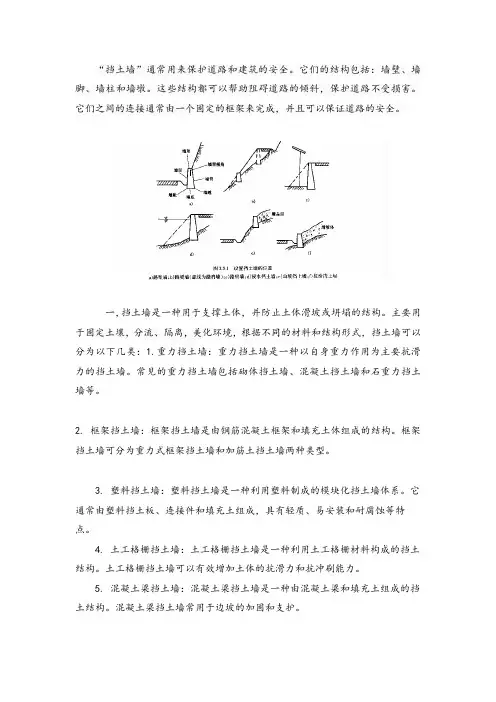

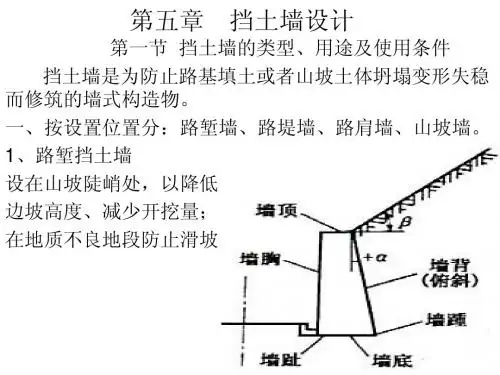

第五章 公路挡土墙

“挡土墙”通常用来保护道路和建筑的安全。

它们的结构包括：墙壁、墙脚、墙柱和墙墩。

这些结构都可以帮助阻碍道路的倾斜，保护道路不受损害。

它们之间的连接通常由一个固定的框架来完成，并且可以保证道路的安全。

一，挡土墙是一种用于支撑土体，并防止土体滑坡或坍塌的结构。

主要用于固定土壤，分流、隔离，美化环境，根据不同的材料和结构形式，挡土墙可以分为以下几类：1.重力挡土墙：重力挡土墙是一种以自身重力作用为主要抗滑力的挡土墙。

常见的重力挡土墙包括砌体挡土墙、混凝土挡土墙和石重力挡土墙等。

2. 框架挡土墙：框架挡土墙是由钢筋混凝土框架和填充土体组成的结构。

框架挡土墙可分为重力式框架挡土墙和加筋土挡土墙两种类型。

3. 塑料挡土墙：塑料挡土墙是一种利用塑料制成的模块化挡土墙体系。

它通常由塑料挡土板、连接件和填充土组成，具有轻质、易安装和耐腐蚀等特点。

4. 土工格栅挡土墙：土工格栅挡土墙是一种利用土工格栅材料构成的挡土结构。

土工格栅挡土墙可以有效增加土体的抗滑力和抗冲刷能力。

5. 混凝土梁挡土墙：混凝土梁挡土墙是一种由混凝土梁和填充土组成的挡土结构。

混凝土梁挡土墙常用于边坡的加固和支护。

6. 土工袋挡土墙：土工袋挡土墙是一种利用填充土工袋形成的挡土结构。

土工袋挡土墙具有灵活性和适应性强的特点，适用于各种地形和施工条件。

二．挡土墙的结构设计应根据挡土墙的用途、地质条件、荷载要求等因素综合考虑。

常用的挡土墙结构形式有直墙式、倾斜式、凸形墙式等。

直墙式挡土墙结构简单，施工方便，适用于一般土质和软土质；倾斜式挡土墙通过改变墙体与水平面的夹角来改变墙体受力状态，适用于一般土质和软土质；凸形墙式挡土墙通过增加墙体凸出部分来增加墙体稳定性，适用于一般土质和软土质。

三，挡土墙稳定性分析挡土墙是用于防止土体崩塌或保持土体稳定的结构物。

本文将介绍挡土墙稳定性的几个主要方面，包括抗滑稳定性、抗倾稳定性、地基稳定性、结构安全性和环境适应性。

1.抗滑稳定性挡土墙的抗滑稳定性是指其在土体滑动或滑移情况下的稳定性。

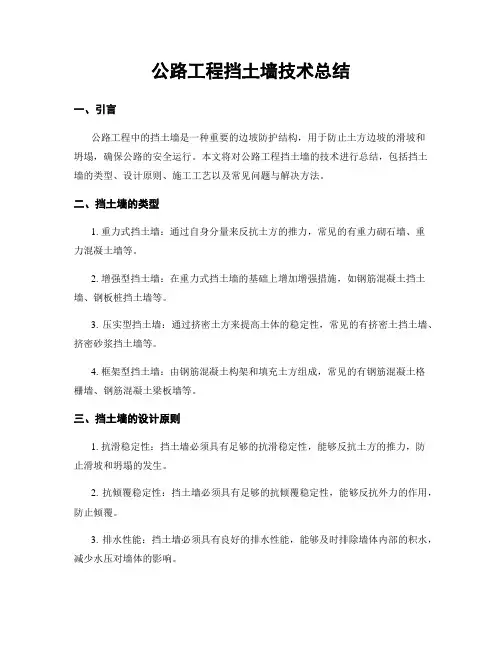

公路工程挡土墙技术总结一、引言公路工程中的挡土墙是一种重要的边坡防护结构，用于防止土方边坡的滑坡和坍塌，确保公路的安全运行。

本文将对公路工程挡土墙的技术进行总结，包括挡土墙的类型、设计原则、施工工艺以及常见问题与解决方法。

二、挡土墙的类型1. 重力式挡土墙：通过自身分量来反抗土方的推力，常见的有重力砌石墙、重力混凝土墙等。

2. 增强型挡土墙：在重力式挡土墙的基础上增加增强措施，如钢筋混凝土挡土墙、钢板桩挡土墙等。

3. 压实型挡土墙：通过挤密土方来提高土体的稳定性，常见的有挤密土挡土墙、挤密砂浆挡土墙等。

4. 框架型挡土墙：由钢筋混凝土构架和填充土方组成，常见的有钢筋混凝土格栅墙、钢筋混凝土梁板墙等。

三、挡土墙的设计原则1. 抗滑稳定性：挡土墙必须具有足够的抗滑稳定性，能够反抗土方的推力，防止滑坡和坍塌的发生。

2. 抗倾覆稳定性：挡土墙必须具有足够的抗倾覆稳定性，能够反抗外力的作用，防止倾覆。

3. 排水性能：挡土墙必须具有良好的排水性能，能够及时排除墙体内部的积水，减少水压对墙体的影响。

4. 耐久性：挡土墙必须具有良好的耐久性，能够长期抵御外界环境的侵蚀和伤害。

四、挡土墙的施工工艺1. 基础处理：挡土墙的基础处理非常重要，包括清理基坑、浇筑基础混凝土等。

2. 墙体施工：根据设计要求，选择适当的挡土墙类型进行施工，包括砌石、浇筑混凝土、挤密土方等。

3. 排水系统安装：安装挡土墙的排水系统，包括排水管道、过滤材料等，确保墙体内部的排水畅通。

4. 后期处理：对挡土墙进行后期处理，包括防水处理、绿化美化等，提高挡土墙的整体效果。

五、常见问题与解决方法1. 墙体开裂：可能是由于基础处理不当或者施工质量不合格造成的，解决方法是加强基础处理和施工质量控制。

2. 排水不畅：可能是排水系统安装不当或者排水管道阻塞造成的，解决方法是重新安装排水系统或者清理排水管道。

3. 土方侵蚀：可能是由于挡土墙表面没有进行防护处理或者排水不畅导致的，解决方法是进行挡土墙表面的防护处理和加强排水系统。

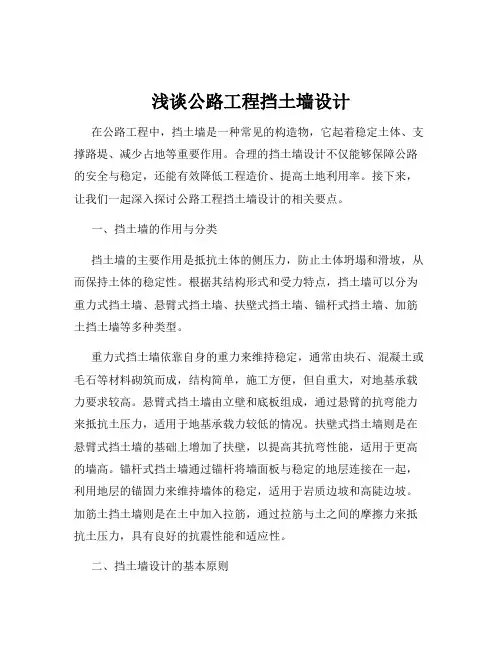

浅谈公路工程挡土墙设计在公路工程中，挡土墙是一种常见的构造物，它起着稳定土体、支撑路堤、减少占地等重要作用。

合理的挡土墙设计不仅能够保障公路的安全与稳定，还能有效降低工程造价、提高土地利用率。

接下来，让我们一起深入探讨公路工程挡土墙设计的相关要点。

一、挡土墙的作用与分类挡土墙的主要作用是抵抗土体的侧压力，防止土体坍塌和滑坡，从而保持土体的稳定性。

根据其结构形式和受力特点，挡土墙可以分为重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙、锚杆式挡土墙、加筋土挡土墙等多种类型。

重力式挡土墙依靠自身的重力来维持稳定，通常由块石、混凝土或毛石等材料砌筑而成，结构简单，施工方便，但自重大，对地基承载力要求较高。

悬臂式挡土墙由立壁和底板组成，通过悬臂的抗弯能力来抵抗土压力，适用于地基承载力较低的情况。

扶壁式挡土墙则是在悬臂式挡土墙的基础上增加了扶壁，以提高其抗弯性能，适用于更高的墙高。

锚杆式挡土墙通过锚杆将墙面板与稳定的地层连接在一起，利用地层的锚固力来维持墙体的稳定，适用于岩质边坡和高陡边坡。

加筋土挡土墙则是在土中加入拉筋，通过拉筋与土之间的摩擦力来抵抗土压力，具有良好的抗震性能和适应性。

二、挡土墙设计的基本原则1、安全性原则挡土墙设计首先要确保其在各种工况下的安全性，能够承受土体的侧压力、水流的冲击力以及地震等自然灾害的影响，保证公路的正常运行和行人车辆的安全。

2、稳定性原则挡土墙自身必须具备足够的稳定性，包括抗滑稳定性、抗倾覆稳定性和地基承载力稳定性。

在设计过程中，要合理确定墙体的尺寸、基础的形式和埋深，以满足稳定性要求。

3、经济性原则在保证挡土墙安全和稳定的前提下，要尽量降低工程造价。

通过优化设计方案、合理选用材料、减少土方开挖和回填等措施，降低工程成本。

4、美观性原则挡土墙作为公路沿线的景观元素之一，其外观应与周围环境相协调，尽量减少对自然景观的破坏，达到美观、实用的效果。

三、挡土墙设计的主要内容1、墙型选择根据工程地质条件、地形地貌、墙高、填土性质、工程造价等因素，综合选择合适的挡土墙类型。

公路工程挡土墙施工技术分析公路工程挡土墙是公路工程中常见的一种边坡保护结构，它能够有效地防止边坡发生塌方、滑坡等意外情况，保障公路的安全畅通。

挡土墙的施工技术对于公路工程的质量和效果具有重要影响，下面将对公路工程挡土墙施工技术进行分析。

一、挡土墙类型根据不同的材料和施工工艺，挡土墙可以分为混凝土挡土墙、砖砌挡土墙、钢筋混凝土挡土墙、挤压桩挡土墙等多种类型。

在挡土墙的选择上需要根据边坡的高度、坡度、土质、地质条件等因素综合考虑，选择最适合的挡土墙类型。

二、挡土墙施工工艺1. 基坑开挖和基础处理挡土墙的基础是支撑整个结构的重要部分，因此在施工之前需要对基坑进行开挖，并进行基础处理。

对于软土地质，需要进行地基处理，可以采用灌注桩、钻孔灌注桩等方式进行基础加固。

2. 挡土墙支墙结构施工支墙结构是挡土墙的主体部分，其施工包括模板安装、钢筋绑扎、混凝土浇筑等工序。

在支墙结构的施工中，需要确保模板的安装稳固，钢筋的数量和位置符合设计要求，并严格控制混凝土的浇筑质量。

3. 排水和防水处理在挡土墙的施工中，需要考虑边坡内部的排水和防水处理。

通常采用排水管道和防水涂料进行处理，确保挡土墙内部不会出现积水和渗水现象，从而保障结构的稳定性。

4. 边坡绿化和美化为了美化公路边坡的同时也能够加固土质，通常在挡土墙施工完成后会进行绿化美化处理，种植草坪、植被等，提高边坡的整体景观效果。

三、挡土墙施工中的注意事项1. 严格按照设计要求进行施工，特别是在支墙结构的施工中，需要严格按照设计图纸和规范要求进行操作，杜绝违章施工行为。

2. 做好施工现场的安全防护工作，挡土墙施工通常需要在较高、较陡的山体上进行，施工现场的安全风险较高，需要加强安全管理和防护。

3. 对于软土地质的挡土墙施工，需要加强地基处理工作，确保基础的稳固和承载能力。

4. 在支墙结构的浇筑过程中，需要加强混凝土的养护工作，防止因养护不当导致的混凝土裂缝、质量不达标等问题。

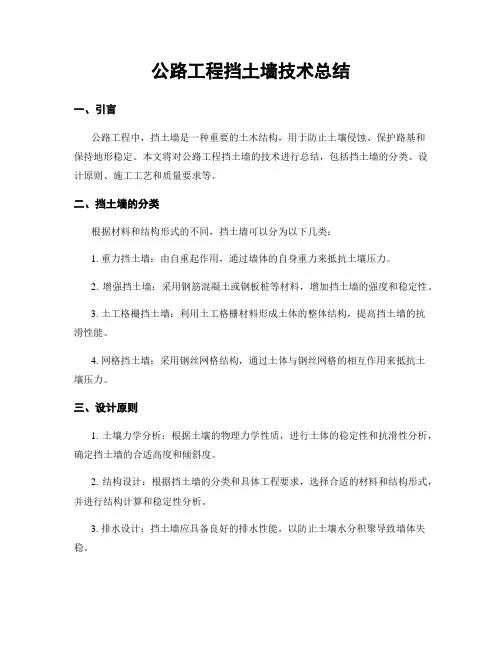

公路工程挡土墙技术总结一、引言公路工程中，挡土墙是一种重要的土木结构，用于防止土壤侵蚀、保护路基和保持地形稳定。

本文将对公路工程挡土墙的技术进行总结，包括挡土墙的分类、设计原则、施工工艺和质量要求等。

二、挡土墙的分类根据材料和结构形式的不同，挡土墙可以分为以下几类：1. 重力挡土墙：由自重起作用，通过墙体的自身重力来抵抗土壤压力。

2. 增强挡土墙：采用钢筋混凝土或钢板桩等材料，增加挡土墙的强度和稳定性。

3. 土工格栅挡土墙：利用土工格栅材料形成土体的整体结构，提高挡土墙的抗滑性能。

4. 网格挡土墙：采用钢丝网格结构，通过土体与钢丝网格的相互作用来抵抗土壤压力。

三、设计原则1. 土壤力学分析：根据土壤的物理力学性质，进行土体的稳定性和抗滑性分析，确定挡土墙的合适高度和倾斜度。

2. 结构设计：根据挡土墙的分类和具体工程要求，选择合适的材料和结构形式，并进行结构计算和稳定性分析。

3. 排水设计：挡土墙应具备良好的排水性能，以防止土壤水分积聚导致墙体失稳。

4. 基础设计：挡土墙的基础应具备足够的承载能力和稳定性，以确保墙体的安全性。

四、施工工艺1. 土壤开挖：根据设计要求，对挡土墙的基坑进行开挖，注意保持基坑的垂直度和平整度。

2. 基础处理：清理基坑底部的杂物，进行基础处理，如填充砂石或加设排水管道。

3. 墙体浇筑：按照设计要求，进行挡土墙的墙体浇筑，采用适当的模板和混凝土材料，确保墙体的均匀性和强度。

4. 加固处理：根据需要，对挡土墙进行加固处理，如设置钢筋、钢板桩或土工格栅等。

5. 排水系统安装：安装挡土墙的排水系统，包括排水管道和过滤材料，以保证墙体的排水畅通性。

五、质量要求1. 墙体强度：挡土墙的墙体应具备足够的抗压和抗剪强度，以确保墙体的稳定性。

2. 墙体平整度：墙体表面应平整，不得出现明显的凹凸或裂缝，以美观和保护墙体。

3. 排水系统：挡土墙的排水系统应安装完善，确保排水畅通，防止墙体积水。

公路工程挡土墙技术总结一、引言公路工程中，挡土墙是一种重要的土木结构，用于防止土壤坡面坍塌、保护公路路基和陡坡的稳定。

本文将对公路工程中常用的挡土墙技术进行总结和分析，包括挡土墙的类型、设计原则、施工要点以及常见问题与解决方法等。

二、挡土墙的类型1. 重力挡土墙：依靠自身分量反抗土壤压力，常见的类型有重力砌石挡土墙和重力混凝土挡土墙。

2. 增强挡土墙：通过增加墙体的抗滑能力和抗倾覆能力来增强挡土墙的稳定性，常见的类型有钢筋混凝土挡土墙和土工格栅挡土墙。

3. 土工填料挡土墙：利用土工材料填充挡土墙体，形成一种具有一定抗滑能力和抗倾覆能力的土工结构。

三、设计原则1. 土壤力学分析：根据土壤的力学性质，进行土壤力学参数的测定和分析，确定挡土墙的稳定性。

2. 结构设计：根据挡土墙的高度、坡度和土壤的性质，选择合适的挡土墙类型和结构形式，并进行结构计算和构造设计。

3. 排水设计：合理设计挡土墙的排水系统，以防止土壤内部积水导致墙体失稳。

4. 材料选择：根据挡土墙的使用环境和要求，选择合适的材料，如砂石、混凝土、钢筋等。

5. 施工监控：在挡土墙施工过程中，进行施工监控和质量检查，确保施工质量符合设计要求。

四、施工要点1. 地基处理：挡土墙的地基应进行适当的处理，如填筑加固、挖槽加宽等，以提高地基的稳定性。

2. 墙体施工：根据设计要求，按照施工工艺进行挡土墙的墙体施工，包括基础、墙身和墙顶的施工。

3. 排水系统：挡土墙应设置排水系统，包括排水沟、排水管道等，以保证墙体内部的排水畅通。

4. 加固措施：对于高度较大的挡土墙，可以采取加固措施，如设置锚杆、加固带等，提高挡土墙的稳定性。

5. 质量检查：在施工过程中，进行质量检查，包括土方填筑的密实度、混凝土的强度、墙体的垂直度等。

五、常见问题与解决方法1. 坡面坍塌：如果挡土墙坡面浮现坍塌现象，可以采取加固措施，如加固带、土工格栅等，增强坡面的稳定性。

2. 地基沉降：挡土墙地基浮现沉降时，应及时进行地基处理，如填筑加固或者加固带等，以提高地基的稳定性。

公路工程挡土墙技术总结一、引言公路工程中，挡土墙是一种常见的土木结构，用于防止土体滑坡、土方边坡崩塌等问题，保障公路的安全运行。

本文将对公路工程中挡土墙的技术进行总结，包括挡土墙的类型、设计原则、施工工艺以及常见问题与解决方法等。

二、挡土墙的类型1. 重力式挡土墙：通过墙体自身的重力来反抗土体的压力，常见的形式有重力墙和重力砖墙。

2. 增强土挡土墙：采用土工合成材料（如格室、格栅等）来增强土体的抗滑性能。

3. 框架式挡土墙：由钢筋混凝土构成的框架结构，通过框架的刚性来反抗土体的压力。

4. 悬臂式挡土墙：墙体上部悬挑出土面之外，通过墙体自身的重力和悬挑部份的倾覆抗力来反抗土体的压力。

三、挡土墙的设计原则1. 稳定性原则：挡土墙在设计中应保证稳定性，包括抗滑稳定性、抗倾覆稳定性、抗滑移稳定性等。

2. 经济性原则：在满足稳定性要求的前提下，尽量减少挡土墙的造价，提高工程经济效益。

3. 安全性原则：挡土墙的设计应符合相关的安全规范和标准，确保公路的安全运行。

4. 美观性原则：挡土墙的外观应符合美学要求，与周围环境协调一致。

四、挡土墙的施工工艺1. 前期准备：包括场地勘察、设计方案制定、施工图纸编制等。

2. 土方开挖：根据设计要求进行土方开挖，并进行土方处理，如挖土平整、边坡处理等。

3. 基础施工：根据设计要求进行基础的施工，包括基础开挖、基础填筑、基础加固等。

4. 墙体施工：根据挡土墙类型进行墙体的施工，如重力墙的砌筑、增强土挡土墙的土工合成材料铺设等。

5. 后期处理：包括挡土墙的防水处理、护坡绿化、排水系统的安装等。

五、常见问题与解决方法1. 土体滑动：可以采用增加挡土墙的自重、增加磨擦力、采用土工合成材料等方式来增加挡土墙的抗滑性能。

2. 墙体倾覆：可以采用增加墙体的厚度、增加墙体的自重、设置倾覆抗力等方式来增加挡土墙的抗倾覆稳定性。

3. 土体滑移：可以采用增加挡土墙的自重、增加墙体的磨擦力、设置锚杆等方式来增加挡土墙的抗滑移稳定性。

公路工程挡土墙技术总结一、引言公路工程中，挡土墙是一种常见的防护结构，用于防止土方坡体的滑坡、塌方以及保护公路的安全。

本文旨在总结公路工程挡土墙的技术要点，包括挡土墙的分类、设计原则、施工方法以及常见问题与解决方案。

二、挡土墙的分类1. 按照结构形式分类：a. 重力式挡土墙：依靠自身的重力反抗土方的压力。

b. 增加磨擦力的挡土墙：通过增加墙体与土方之间的磨擦力来反抗土方的压力。

c. 增加土体的抗剪强度的挡土墙：通过增加土体的抗剪强度来反抗土方的压力。

2. 按照材料分类：a. 混凝土挡土墙：采用混凝土作为主要材料，具有较高的强度和稳定性。

b. 砖石挡土墙：采用砖石砌筑而成，适合于较小的挡土高度。

c. 土工合成材料挡土墙：采用土工合成材料作为主要材料，具有较好的柔性和透水性能。

三、挡土墙的设计原则1. 稳定性原则：挡土墙在设计时应满足稳定性要求，包括抗滑稳定和抗倾覆稳定。

2. 经济性原则：在满足稳定性要求的前提下，尽量降低挡土墙的造价。

3. 可行性原则：设计应考虑施工的可行性和方便性，减少施工难度。

四、挡土墙的施工方法1. 地基处理：根据地质条件，采取相应的地基处理措施，如挖土、填土、加固等。

2. 墙体施工：根据设计要求，选择合适的挡土墙材料进行施工，包括混凝土浇筑、砖石砌筑或者土工合成材料的铺设。

3. 排水系统：挡土墙应设置排水系统，以防止墙体内部积水引起的渗透压力。

五、常见问题与解决方案1. 挡土墙的变形：挡土墙在使用过程中可能浮现变形现象，可以通过增加加筋措施或者增加墙体的自重来解决。

2. 挡土墙的渗漏：挡土墙可能存在渗漏问题，可以采取加固墙体、增加排水系统或者防水处理等措施来解决。

3. 挡土墙的维护：挡土墙在使用过程中需要进行定期维护，包括检查墙体的稳定性、清理排水系统以及修补墙体的损坏部份。

六、结论公路工程中，挡土墙是一项重要的防护结构，其设计和施工需要考虑稳定性、经济性和可行性等因素。

通过合理的设计和施工方法，可以保证挡土墙的安全性和稳定性。

公路工程挡土墙技术总结一、引言公路工程中，挡土墙是一种常见的土木结构，用于防止土壤侵蚀、抵御土体压力以及保护公路的稳定性。

本文旨在总结公路工程中常用的挡土墙技术，包括挡土墙的类型、设计要点、施工方法等内容。

二、挡土墙的类型1. 重力式挡土墙：通过墙体的自重来抵抗土体压力，常用材料包括混凝土、砖石等；2. 前倾式挡土墙：将墙体倾斜向土体一侧，通过倾斜墙体的重力和土体的摩擦力来抵抗土体压力；3. 桩墙式挡土墙：利用桩基的承载力和墙体的刚度来抵抗土体压力；4. 拱形挡土墙：通过拱形结构的受力特性来抵抗土体压力；5. 草皮挡土墙：利用草皮的根系和土壤的结构来抵抗土体压力。

三、挡土墙的设计要点1. 土体参数的确定：包括土壤的重度、内摩擦角、内聚力等参数，可以通过现场勘察和室内试验来确定；2. 墙体的稳定性分析：包括墙体的倾覆稳定性、滑动稳定性和底部稳定性等，可以通过数值计算和模型试验来分析；3. 墙体的结构设计：包括墙体的高度、厚度、墙身和墩身的布置、加筋方式等，应根据土体参数和设计要求来确定；4. 排水和防渗措施：为了防止墙体后方土体的积水和渗透，应设置排水系统和防渗层。

四、挡土墙的施工方法1. 基坑开挖：按照设计要求进行基坑开挖，注意基坑的坡度和尺寸控制；2. 墙体施工：根据设计要求，选择合适的材料和施工方法进行墙体的搭建，包括混凝土浇筑、砌筑、挤压桩等；3. 加筋和防渗层施工：根据设计要求，在墙体内部设置加筋钢筋和防渗层，确保墙体的稳定性和防水性；4. 排水系统施工：设置排水管道和排水孔，确保墙体后方土体的排水畅通；5. 草皮种植：在墙体表面铺设土壤和草皮，加强挡土墙的生态环境和美观度。

五、案例分析以某公路工程为例，设计了一座重力式挡土墙，墙体高度10米，墙体厚度2米，采用C30混凝土浇筑。

通过现场勘察和室内试验，确定了土壤的重度为18kN/m³，内摩擦角为30°，内聚力为10kPa。
