下载文档原格式
高强韧铸造铝合金材料摘要：随着我国重工业的不断发展，铸造铝合金因其优异的性能被广泛应用，同时对铸造铝合金的强度和韧度也提出了更高的要求，铸造铝合金迎来了新的发展时代。
本文主要研究高强韧铸造铝合金材料，简要阐述高强度铝合金的研究现状，分析几种铝合金的特点和使用情况，并针对铸造铝合金中存在的问题提出了解决办法和改善其韧度的途径，有助于推动实现铸造铝合金行业的稳定发展。
关键词：重工业；铸造铝合金；强度；韧度；稳定发展前言：铸造铝合金价格低廉、组织各向同性、易于生产复杂的零部件，同时由于铸造铝合金的轻质结构特性，硬度高，散热性强，被广泛使用于汽车、船舶、航天等领域，可以简化形成工艺、节约加工成本，对促进我国重工业领域发展有着重要的意义。
一、高强韧铸造铝合金的研究现状（一）Al-Si系合金Al-Si铝合金具有质量轻、铸造性能好、收缩率小、热敏感度低、加工性能优良、价格低等特点，应用比较广泛的Al-Si合金为A357，该种合金是50年代末美国科学家试验出来的。
现在工程结构中铝合金铸件越来越多，且性能要求越来越高，包括耐腐蚀性、耐高温和高强度等特性。
研发新型高强度铸造铝合金成为近年来的研究热点，此时Al-Si-Cu-Mg铸造铝合金进入人们的眼帘，该合金具有优异的铸造性，经过热处理固化后可以获得良好的力学性能。
（二）Al-Cu系合金Al-Cu系铸造铝合金具备高强度、良好的延展和塑形性能、另外还具有优异的高温、易切削性能。
法国20世纪试验成功的A-U5GT合金是在Al-Cu系铸造铝合金基础上添加了Mg和Ti元素，不仅具备Al-Cu系铸造铝合金的优异性能，还有优良的综合力学性能。
同样我国也试验出了高强高韧度铸造铝合金，取得了瞩目的成就。
我国于20世纪70年代末试验出ZL205A合金，该种合金在常态下就有具备良好的抗压和延展性能，是目前世界上强度最高的铸造铝合金，同时具有非常优越的塑形能力、韧性、抗应力腐蚀性和易于焊接等特点，因此该种合金被广泛应用于航空航天领域，用于制造各种零部件，使用效果良好。
5052铝合金草酸阳极氧化和铬酸阳极氧化工艺研究周艳丽*（河南工业贸易职业学院机电工程系，河南郑州451191）摘要：为改善5052铝合金的耐腐蚀性能，对其进行阳极氧化处理。
分别采用草酸阳极氧化和铬酸阳极氧化工艺，在5052铝合金试样表面制备了两种阳极氧化膜。
比较了草酸阳极氧化膜和铬酸阳极氧化膜的厚度、形貌和耐腐蚀性能。
结果表明：两种阳极氧化膜的厚度比较接近，都是20μm左右；草酸阳极氧化膜呈浅灰色，表面粗糙度约为0.170μm，铬酸阳极氧化膜呈银白色，表面粗糙度约为0.185μm。
两种阳极氧化膜的耐腐蚀性能都优于5052铝合金试样，耐腐蚀性能排序为：草酸阳极氧化膜>铬酸阳极氧化膜>5052铝合金试样。
关键词：5052铝合金；草酸阳极氧化；铬酸阳极氧化；形貌；耐腐蚀性中图分类号：TQ153.6文献标识码：AInvestigation on Oxalic Acid Anodic Oxidation and Chromic Acid Anodic Oxidation of5052Aluminium AlloyZHOU Yanli*（Department of Mechanical and Electrical Engineering，Henan Industry and Trade VocationalCollege，Zhengzhou451191，China）Abstract：Anodic oxidation was conducted to improve the corrosion resistance of5052aluminum alloy.Two kinds of anodic oxidation films were prepared on the surface of5052aluminum alloy by oxalic acid anodic oxidation and chromic acid anodic oxidation，respectively.The thickness，morphol‐ogy and corrosion resistance of oxalic acid anodic oxidation film and chromic acid anodic oxidation film were compared.The results showed that the thickness of two kinds of anodic oxidation films was very close（about20μm）.Oxalic acid anodic oxidation film was light gray with a surface roughness of about0.170μm，while chromic acid anodic oxidation film was silver-white with a surface roughness of about0.185μm.The corrosion resistance of two kinds of anodic oxidation films was better than that of5052aluminum alloy samples，and the corrosion resistance ranked as follows：oxalic acid anodic oxidation film>chromic acid anodic oxidation film>5052aluminum alloy sample. Keywords：5052aluminium alloy；oxalic acid anodic oxidation；chromic acid anodic oxidation；morphology；corrosion resistance阳极氧化是铝合金最常用的表面处理工艺之一，目的是赋予铝合金在工程应用中所需的优良物理性能和化学性能，如高硬度、耐磨损、耐腐蚀和电绝缘等［1］。

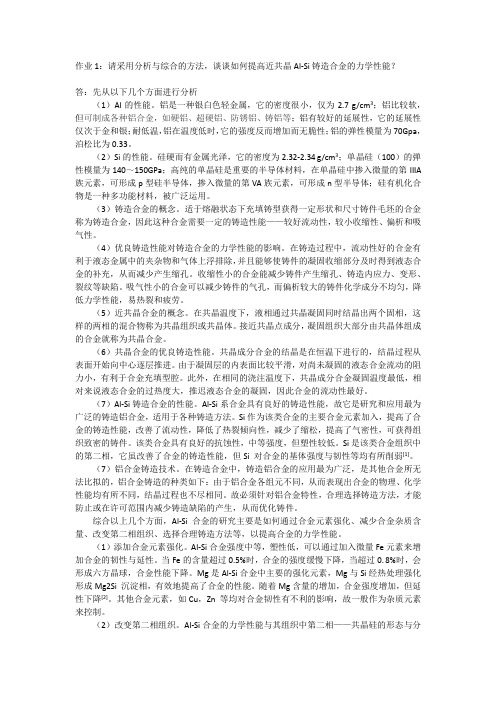

作业1：请采用分析与综合的方法，谈谈如何提高近共晶Al-Si铸造合金的力学性能？答：先从以下几个方面进行分析（1）Al的性能。
铝是一种银白色轻金属，它的密度很小，仅为2.7 g/cm3；铝比较软，但可制成各种铝合金，如硬铝、超硬铝、防锈铝、铸铝等；铝有较好的延展性，它的延展性仅次于金和银；耐低温，铝在温度低时，它的强度反而增加而无脆性；铝的弹性模量为70Gpa，泊松比为0.33。
（2）Si的性能。
硅硬而有金属光泽，它的密度为2.32-2.34 g/cm3；单晶硅（100）的弹性模量为140～150GPa；高纯的单晶硅是重要的半导体材料，在单晶硅中掺入微量的第IIIA 族元素，可形成p型硅半导体，掺入微量的第VA族元素，可形成n型半导体；硅有机化合物是一种多功能材料，被广泛运用。
（3）铸造合金的概念。
适于熔融状态下充填铸型获得一定形状和尺寸铸件毛坯的合金称为铸造合金，因此这种合金需要一定的铸造性能——较好流动性，较小收缩性、偏析和吸气性。
（4）优良铸造性能对铸造合金的力学性能的影响。
在铸造过程中，流动性好的合金有利于液态金属中的夹杂物和气体上浮排除，并且能够使铸件的凝固收缩部分及时得到液态合金的补充，从而减少产生缩孔。
收缩性小的合金能减少铸件产生缩孔、铸造内应力、变形、裂纹等缺陷。
吸气性小的合金可以减少铸件的气孔，而偏析较大的铸件化学成分不均匀，降低力学性能，易热裂和疲劳。
（5）近共晶合金的概念。
在共晶温度下，液相通过共晶凝固同时结晶出两个固相，这样的两相的混合物称为共晶组织或共晶体。
接近共晶点成分，凝固组织大部分由共晶体组成的合金就称为共晶合金。
（6）共晶合金的优良铸造性能。
共晶成分合金的结晶是在恒温下进行的，结晶过程从表面开始向中心逐层推进。
由于凝固层的内表面比较平滑，对尚未凝固的液态合金流动的阻力小，有利于合金充填型腔。
此外，在相同的浇注温度下，共晶成分合金凝固温度最低，相对来说液态合金的过热度大，推迟液态合金的凝固，因此合金的流动性最好。
铝合金的晶粒细化与力学性能关系分析铝合金是一种常见的金属材料，具有轻质、高强度和良好的可塑性等特点，在广泛的应用领域中发挥着重要作用。
晶粒细化是改善铝合金力学性能的重要途径之一，本文将分析铝合金的晶粒细化与力学性能之间的关系。
一、晶粒细化的定义与影响因素晶粒细化是指金属材料中晶粒尺寸的减小，常用的指标是晶粒尺寸的平均值或分布范围。
晶粒细化对铝合金的力学性能有着重要的影响，主要体现在以下几个方面：1. 提高材料的强度和硬度：晶粒细化可以增加晶界的数量和长度，有效阻碍位错的运动，从而提高材料的强度和硬度。
2. 提高材料的塑性和韧性：适当的晶粒细化可以增加材料的位错密度，提高材料的塑性和韧性，降低脆性。
3. 提高材料的疲劳寿命：晶粒细化可以减小应力集中程度，增加材料的疲劳寿命。
二、晶粒细化方法与机制实现铝合金的晶粒细化可以采用多种方法，其中常用的方法包括：1. 热变形与热处理：通过热机械处理，如等温压下变形处理、等温回火处理等，可以实现晶粒细化。
变形过程中的晶界滑移和再结晶过程是晶粒细化的主要机制。
2. 添加细化剂：向铝合金中添加细化剂，如颗粒、纤维等，可以增加晶核数量，促使晶粒细化。
3. 机械制备：采用机械球磨、挤压等方法可以实现铝合金的晶粒细化，机械变形和碎裂是晶粒细化的主要机制。
三、晶粒细化与力学性能关系的实验研究大量的实验研究表明，晶粒细化可以显著改善铝合金的力学性能。
以下为几个常见的实验结果：1. 强度和硬度提高：晶粒细化后，铝合金的屈服强度、抗拉强度和硬度均有所提高。
2. 塑性和韧性改善：适当的晶粒细化可以增加铝合金的塑性应变和断裂韧性，降低脆性破坏特性。
3. 疲劳寿命延长：晶粒细化可以提高铝合金的疲劳寿命，延缓疲劳裂纹的扩展速度。
四、晶粒细化与力学性能关系的理论解释对于晶粒细化与力学性能关系的理论解释，主要有以下几种观点：1. 晶界滑移阻碍理论：晶粒细化可以增加晶界的数量和长度，有效限制晶界滑移，从而提高强度和硬度。
《均匀化热处理工艺过程对6061铝合金组织和性能的影响》篇一一、引言在金属材料加工过程中，热处理工艺是提高材料性能、优化组织结构的重要环节。
本文着重研究均匀化热处理工艺过程对6061铝合金组织和性能的影响。
6061铝合金因其良好的可塑性、可加工性以及优良的耐腐蚀性，被广泛应用于航空、汽车、建筑等领域。
通过均匀化热处理，可以进一步优化其组织和性能，提高其使用价值。
二、均匀化热处理工艺过程均匀化热处理是指将金属材料加热至一定温度，并保持一定时间，使材料内部组织达到均匀化状态的热处理过程。
对于6061铝合金而言，均匀化热处理的主要步骤包括：加热、保温、冷却。
1. 加热阶段：将6061铝合金加热至预定温度，此过程需要控制加热速率，以防止材料内部产生过大的热应力。
2. 保温阶段：在预定温度下保持一定时间，使材料内部原子充分扩散，达到组织均匀化的目的。
3. 冷却阶段：采取适当的冷却方式，如自然冷却、水冷或油冷，使材料快速冷却，固定热处理后的组织状态。
三、均匀化热处理对6061铝合金组织的影响通过均匀化热处理，6061铝合金的组织得到显著优化。
具体表现在以下几个方面：1. 晶粒细化：热处理过程中，原子扩散充分，晶粒边界变得清晰，晶粒得到细化，提高了材料的力学性能。
2. 第二相分布均匀：6061铝合金中含有多种合金元素，经过均匀化热处理，第二相分布更加均匀，减少了材料内部的应力集中。
3. 消除内应力：热处理过程中，通过加热和冷却过程，可以消除材料内部的残余应力，提高材料的抗变形能力。
四、均匀化热处理对6061铝合金性能的影响均匀化热处理不仅优化了6061铝合金的组织，还显著提高了其性能。
具体表现在以下几个方面：1. 力学性能提升：经过均匀化热处理，6061铝合金的抗拉强度、屈服强度和延伸率均有所提高，使其具有更好的力学性能。
2. 耐腐蚀性增强：热处理过程中，消除了材料内部的微小缺陷和应力集中，减少了腐蚀介质的侵蚀途径，从而提高了材料的耐腐蚀性。
铝材焊缝与母材强度1. 引言铝合金是一种轻质、强度高的材料，广泛应用于航空航天、汽车制造、建筑工程等领域。
在铝材的加工过程中，焊接是一种常见的连接方式，可以将不同形状的铝材件连接在一起，形成更大、更复杂的结构。
然而，焊接过程中产生的焊缝与母材强度的问题一直困扰着工程师和科研人员。
本文将介绍铝材焊缝与母材强度的研究现状，以及相关的解决方案和发展趋势。
2. 铝材焊接工艺铝材在焊接过程中存在一些特殊的问题，例如氧化膜、热输入过大、焊接变形等。
为了克服这些问题，工程师们开发了一系列的铝材焊接工艺，包括氩弧焊、激光焊、等离子焊等。
这些工艺在一定程度上可以改善焊接质量，但焊缝与母材强度问题依然存在。
3. 焊缝与母材强度的研究现状目前，对于铝材焊缝与母材强度的研究主要集中在以下几个方面：3.1 焊缝与母材接头性能的测试方法目前对于焊缝与母材接头性能的测试方法主要包括拉伸试验、冲击试验、硬度测试等。
这些测试方法虽然可以较为准确地评价焊缝与母材接头的力学性能，但仍有待进一步改进和完善。
3.2 焊接工艺对接头性能的影响研究表明，焊接工艺对接头性能有着重要的影响。
例如，焊接参数（焊接电流、焊接速度等）、焊接热输入量、焊接工艺顺序等因素都会对接头性能产生影响。
因此，通过优化焊接工艺，可以有效提高焊缝与母材接头的强度。
3.3 焊接缺陷对接头性能的影响焊接缺陷是导致焊缝与母材接头强度下降的主要原因之一。
常见的焊接缺陷包括气孔、夹杂、裂纹等。
当这些缺陷出现在焊接接头中时，会导致接头的强度大幅下降。
因此，研究焊接缺陷的形成机理和控制方法对于提高接头强度至关重要。
4. 铝材焊缝与母材强度的解决方案针对铝材焊缝与母材强度的问题，目前的解决方案主要包括以下几个方面：4.1 优化焊接工艺通过优化焊接工艺，可以有效提高焊缝与母材接头的强度。
例如，合理选取焊接参数、采用适当的焊接方法和顺序、控制焊接热输入量等，都可以提高接头的强度。
4.2 加强焊接缺陷检测与控制加强对焊接缺陷的检测与控制，可以减少焊缝与母材接头强度下降的风险。
高强铝合金的发展及其材料的制备加工技术摘要：国内外高强铝合金发展的理论基础及其材料的制备加工技术.针对大规格高性能铝合金材料的成分设计、熔炼、均匀化、固溶、淬火、预拉伸以及时效各工序的相关技术的研究热点和发展进行了介绍和讨论.并对我国该类铝合金及其发展和应用提出了建议.关键词：高强铝合金；铝合金结构材料；铝合金设计；铝加工高强铝合金具有密度低、强度高、热加工性能好等优点，是航空航天领域的主要结构材料.现代航空航天工业的发展，对高强铝合金的强度和综合性能提出了更高的要求.一、超高强铝合金的研究现状目前，对超高强铝合金的研究主要集中在两个方面：一方面是以合金化的手段开发新型合金。
即通过研究微量元素在铝合金中的作用，优化微量元素的添加量和添加工艺研制高性能铝合金，其典型代表是Al-Li合金；另一方面是以工艺手段对现有的铝合金进行改良，理论和实践都证明这种改良是有效的。
1.铝合全熔体净化技术。
研究事实表明：铝熔体的净化对于提高铝合金的性能，特别是断裂韧性十分有利。
铝熔体的净化可分为炉内净化和炉外净化两种方式。
炉内净化根据其净化机理可分为吸附净化和非吸附净化（真空处理）两大类。
炉外净化可分为在线除气、在线过滤和联合在线处理等方式。
目前，经先进的净化处理后，熔体中的氢含量可低于0。
1ml 100gAl，氧含量低于6ppm，钠含量低于2ppm，非金属夹杂物<5μm。
2.铝合全的强韧化技术。
从理论上说，用工艺手段提高金属的强度有两条途径，第一条是完全消除金属内部的位错和其它缺陷，使它的强度接近其理论强度（己经证明完整晶体屈服强度的理论值比实测值高出千倍以上）。
但目前这样做还相当困难。
另一条就是在晶体中引入大量的缺陷，以阻碍位错的运动（己经证明金属的塑性变形是位错的运动造成的）提高金属的强度。
例如采用固溶强化、细晶强化、第二相强化（沉淀强化、弥散强化）和应变强化等。
值得注意的是有效地综合利用这些强化手段，也可以从另一方面接近于金属的理论强度，例如在铁和钛中可以达到理论强度的38%。
