预应力混凝土受弯构件的设计与计算

第十二章预应力混凝土受弯构件的应力损失第一节预应力混凝土梁各工作阶段的受力分析一、 施工阶段 二、 使用阶段预应力混凝土结构 (prestressed concrete structure 从张拉预应力筋 (prestressed reinforcement 开始, 到承受外荷载，直至最后破坏，大致可分为四个受力阶段，即预加应力阶段、使用荷载作用阶段、 裂缝出现阶段和破坏阶段。

以后张法(post-tensioning method)预应力混凝土梁，如图为例，说明各个阶段所承受的荷载、预加 力大小和跨中截面的受力情况。

一、施工阶段(一) 预加应力阶段1、 时间：从预应力筋的张拉开始，至预应力筋的锚固和预应力传递。

2、 荷载：主要是偏心预压力(即预加应力的合力)N 及梁的自重P3、 工作状态：弹性阶段，可按材力公式计算。

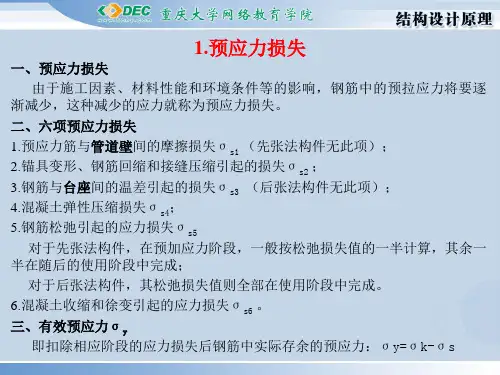

4、受力特点：预应力损失最小，预加力大，荷载小5、本阶段的设计计算要求是:7 rtf■ V二、钢筋预应力损失值的估算《公桥规》规定，在计算构件截面应力和确定钢筋的控制应力时，应考虑由下列因素引起的六种预应力损失:a、预应力钢筋与管壁之间的摩擦损失cm ；b、锚具变形、钢筋回缩、分块拼装构件的接缝压缩损失C2 ；c、混凝土加热养护时，预应力钢筋与台座之间的温度损失d、混凝土的弹性压缩损失C 14 ；e、预应力钢筋的应力松弛损失c 15 ；f、混凝土的收缩和徐变损失（T 16 o（一）钢筋与管道壁之间的摩擦引起的应力损失1、原因：这种预应力损失出现在后张法构件中。

引起预应力损失的摩擦阻力由两部分组成：一是曲线布置的预应力钢筋，张拉时钢筋对管道内壁的垂直挤压力，导致产生摩阻力，其值随钢筋弯曲角度的总和而增加，这部分阻力较大；二是由于管道位置的偏差和不光滑所造成的，这部分阻力相对小些，取决于钢筋的长度、钢筋与孔道之间的摩擦系数、以及孔道成型的施工质量等。

如图。

2、计算:3、为了减小摩擦阻力损失，一般可采用如下措施:a、采用两端同时张拉;b、进行超张拉。

用新规范计算预应力混凝土连续梁预应力混凝土连续梁是一种常用的结构形式，它可以有效地分担荷载，并具有较好的变形性能和挠度控制能力。

本文将以新规范为依据，介绍预应力混凝土连续梁的计算方法。

一、材料强度的计算首先，根据新规范的要求，需要计算混凝土的强度。

混凝土的强度主要包括抗压强度和抗拉强度。

按照规范中的公式，可以得到混凝土的抗压强度和抗拉强度的数值。

对于预应力混凝土连续梁中的预应力钢筋，需要计算其抗拉强度。

根据规范，预应力钢筋的抗拉强度可以根据材料的特性进行计算。

二、截面性能的计算预应力混凝土连续梁的截面性能是指梁的承载能力和变形性能。

承载能力包括极限弯矩和抗剪承载力，变形性能主要包括挠度和裂缝的控制。

1.极限弯矩的计算极限弯矩是指在梁截面的一侧产生最大应力时，梁截面的承载能力。

根据新规范，可以采用一系列公式和计算方法来计算极限弯矩。

2.抗剪承载力的计算抗剪承载力是指连续梁在承受剪力荷载时的承载能力。

根据规范中的要求，可以采用不同的计算方法来计算抗剪承载力。

3.挠度和裂缝的控制挠度和裂缝的控制是预应力混凝土连续梁设计中的重要问题。

通常，可以采用一系列方法来控制梁的挠度和裂缝，如增加截面高度、增加预应力等。

三、校核计算和验算在进行预应力混凝土连续梁的计算时，需要进行校核和验算，以保证梁的安全性和可靠性。

校核计算主要是检查计算结果的合理性和一致性，验算是指将计算结果与规范中要求的标准进行比较，以确定梁是否满足规范的要求。

总结起来，预应力混凝土连续梁的计算要考虑材料强度、截面性能、挠度和裂缝的控制等因素，需要根据新规范进行计算和校核验算。

通过合理的计算和设计，可以确保梁具有较好的承载能力和变形性能，从而满足工程的要求。

40m 预应力混凝土T 梁计算书1 概述采用交通部公路科学研究所开发的结构计算软件GQJS 并配合手算分析40m 简支T 梁的结构受力，以新规范JTG D60-2004和JTG D62-2004为标准。

拟定合理的结构尺寸，给出合理的预应力钢筋和普通钢筋构造。

2 计算依据及参考《公路桥涵设计通用规范》JTG D60-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D60-2004 《公路桥涵设计规范》JTJ023-853 计算过程 3.1基本数据跨径：40m ，计算跨径：39.4m ； 设计荷载：公路I 级； 净宽：2x0.5+11=12m 材料：预应力钢筋：17⨯钢绞线，直径15.2mm ，截面面积1392mm ，重量1.101kg/m ，强度标准值1860MPa ，强度设计值1260MPa ，控制张拉应力0.7518601395con σ=⨯=MPa 。

弹性模量51.9510⨯ MPa 。

预应力钢筋采用4根10束15.2j φ（截面面积为13902mm ）的预应力钢绞线，预应力截面面积共计55602mm 。

普通钢筋HRB335：强度标准值335MPa ，强度设计值280MPa ，弹性模量5210⨯ MPa 。

受拉区配置6根20φ钢筋，每根截面面积314.202mm ，共1885.22mm 。

混凝土C50：抗压强度标准值32.4MPa ，设计值22.4MPa ，弹性模量43.2510⨯ MPa ，抗拉强度标准值2.65MPa ，设计值1.83MPa 。

3.2 截面特性计算跨中截面横断面布置见下图：预制T 梁截面特性如下：3.3内力计算3.3.1 荷载横向分布系数计算采用刚接梁法计算荷载横向分布系数，采用老规范的计算方法，梁宽采用2.4m，共5片T梁，行车道宽度11m，分别输入各片梁的抗弯、抗扭惯矩、桥面板沿梁长方向单位长度的抗弯惯性矩和悬臂长度，采用编制程序进行计算，结果如下表所示：3.3.2 内力计算采用GQJS程序计算上部结构在各种荷载工况下主要控制截面的内力如下：几点说明：1、结构基频＝2.838Hz ，汽车荷载冲击系数＝0.169；2、现浇段集度＝0.650.1826 3.042⨯⨯=kN/m ；3、防水混凝土＋沥青面层集度＝0.21224/511.52⨯⨯=kN/m ；4、防撞护栏集度＝(0.419*25.5+0.18)×0.336＝10.86*0.336=3.65 kN/m ；5、将现浇段、防水混凝土＋沥青面层及防撞护栏作为二期恒载施加，集度＝18.212 kN/m ；3.4久状况承载能力极限状态计算 3.4.1跨中截面正截面抗弯强度验算：按承载能力极限状态进行计算，考虑恒载和公路I 级荷载按规范JTG D60-2004第4.1.6条进行效应组合，弯矩设计值＝14765.75kN.m 。

预应力混凝土结构构件计算一、预应力损失值计算 （一）基本公式1．张拉端锚具变形和钢筋内缩引起的预应力损失σl 1 （1）对预应力直线钢筋S1E l al =σ(9-1) 式中 a ——张拉端锚具变形和钢筋内缩值（mm ），按表9-2取用❖；l ——张拉端至锚固端之间的距离（mm ）；E S ——预应力筋弹性模量（N/mm 2）。

表9-2 锚具变形和钢筋内缩值a注 ①表中的锚具变形和钢筋内缩值也可根据实测数据或有关规范规定；②其他类型（如大型预应力钢索）的锚具变形和钢筋内缩值应根据专门研究或试 验确定。

（2）对于后张法构件的预应力曲线钢筋（预应力筋为圆弧曲线，对应的圆心角θ不大于30o）⎪⎪⎭⎫⎝⎛-⎪⎪⎭⎫⎝⎛+f c f con 112l x k r l x l μσσ＝ (9-2)⎪⎪⎭⎫⎝⎛+=k r aE l f c con s1000μσ(9-3)式中l f _____预应力曲线钢筋与孔道壁之间反向摩擦影响长度，m ；r c _____圆弧曲线预应力筋的曲率半径，m ；μ_____预应力筋与孔道壁的摩擦系数，按表9-3取用；κ_____考虑孔道每米长度局部偏差的摩擦系数，按表9-3取用； x _____张拉端至计算截面的距离，m ，且应符合x ≤l f 的规定；其余符号的意义同前。

表9-3 摩 擦 系 数κ、μ注：当采用钢丝束的钢制锥形锚具时，尚应考虑锚环口处的附加摩擦损失，此值可根据实测数据确定。

2．预应力筋与孔道壁之间的摩擦引起的预应力损失σl 2⎪⎭⎫ ⎝⎛-=+μθσσkx l e11con 2 (9-4)式中 x ——张拉端至计算截面的孔道长度，m ，当曲线曲率不大 时也可近似取该段孔道在纵 轴上的投影长度；θ——从张拉端至计算截面曲线 孔道部分切线的夹角，rad 。

当kx +μθ≤0.2时，σl 2可按下列近 似公式计算σl 2 =(kx +μθ)σcon (9-5)3．混凝土加热养护时，受张拉的钢筋与承受拉力的设备之间的温差引起的预应力损失σl 325s 3N/mm 2100.200001.0t tt E l ∆=∆⨯⨯⨯=∆=ασ(9-6)式中 α——钢筋的温度线膨胀系数，近似取为1×10—5／℃；∆t ——混凝土加热养护时，受张拉的钢筋与承受拉力的设备之间的温差； E s ——预应力钢筋的弹性模量。
