最新户外室内全彩LED显示屏亮度色度检测新方法

户外全彩LED显示屏的检测方法关键字：LED显示屏户外LED显示屏全彩LED显示屏LED（LightEmittingDiode,发光二极管）是当今世界发展最为快速的产业之一。

LED高亮度、低能耗、长寿命的特点使得LED显示屏在户外平板显示领域优势明显。

但是，LED间存在的光、电学特性差异通常会引起LED显示屏亮度、色度不一致，进而破坏显示屏的白平衡，降低显示品质，严重时还会造成花屏、马赛克等问题。

在解决这一问题时，以往的研究主要集中在单个LED的光电学特性差异上面，目的在于找到RGB（红、绿、蓝）三基色LED合适的补偿曲线以修正其驱动控制参数来改善显示效果。

这类检测和校正方案能较好解决花屏、马赛克等严重问题。

可是，即便是同一基色、同一批次的LED间也存在特性差异，且LED 全彩显示屏包含的LED像素点多，在生产、制造的过程中都难免会出现各种问题，将导致某个LED像素点不亮，或产生亮度、色度差。

所以，这类检测方案对单个LED像素点的校正效果较差，显示效果改善有限。

作为补偿方案，人工目测也只能检测出个别差异明显的LED 像素点，且对检测人员的调试经验要求较高；同时，LED的高亮度也加大了检测人员的工作强度，致使检测效率低。

因此，本文从户外全彩LED显示屏整体着手，运用数字图像处理的方法对显示屏上的每个LED像素点进行快速检测，目的在于提高检测速度和准确度，从而改善户外全彩LED显示屏的显示效果。

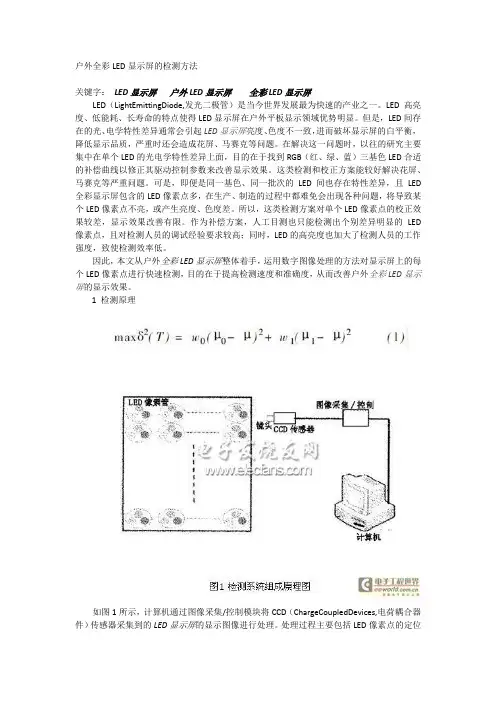

1 检测原理如图1所示，计算机通过图像采集/控制模块将CCD（ChargeCoupledDevices,电荷耦合器件）传感器采集到的LED显示屏的显示图像进行处理。

处理过程主要包括LED像素点的定位和亮度、色度的快速检测两部分。

1.1 LED像素点的定位要确定LED像素点的位置，首先要对采集的LED显示屏图像进行二值化。

由基于直方图的图像阈值分割方法可以知道：图像由可以分离的具有不同灰度等级的一种或多种物体和背景组成。

ＬＥＤ显示屏测试方法随着科技的不断发展，LED显示屏已经成为了现代化城市以及商场、企事业单位中必不可少的一部分。

无论是室内还是室外，全彩LED显示屏都是各种商业展示的标配。

因此，对于LED显示屏的测试方法十分重要。

本文将对LED显示屏测试方法进行详细的介绍和细节分析。

一、LED显示屏的基本原理LED显示屏的基本元件为发光二极管，通过控制单色LED灯的亮灭、亮度、呈现各种颜色、动态图象、文字等信息，从而实现不同场景下的展示需求。

因此，LED显示屏的测试方法主要针对测试LED灯的亮灭、亮度、颜色、均匀度、反光度等基本参数。

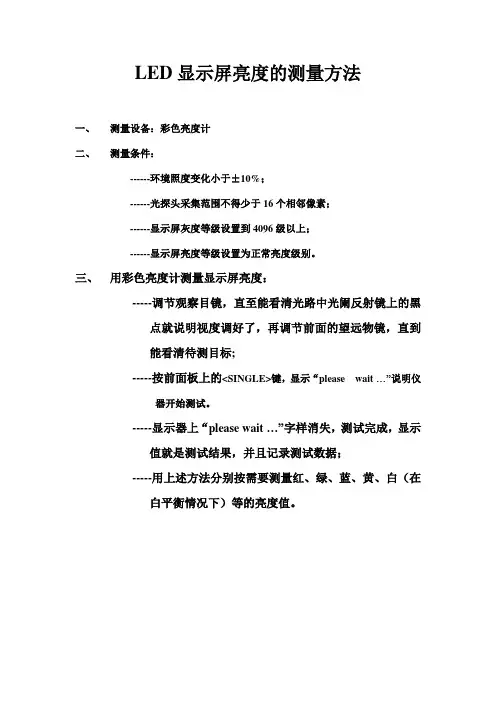

二、LED显示屏常用测试仪器介绍1. 显示屏测试仪显示屏测试仪器的主要功能是检测LED显示屏颜色、亮度、均匀度、反光度等参数。

在测试前需要先按照要求对测试仪进行校准，在校准时需要注意选择正确的测试参数，例如RGB三原色的颜色平衡、色温、白平衡等参数。

在进行实际测试时，需要先严格按照测试指导说明进行测试，在测试过程中以红、绿、蓝三中颜色为基础进行分别的测试。

完成测试后，需及时进行数据处理和整理，并将测试结果与设备生产厂家的相关标准进行对比，以期得出一个准确的测量结果。

2. 显微镜显示屏测试仪器中，显微镜也是一种常用的测试工具。

它的主要作用是观察LED灯的焊接情况、印刷迹象、硅片表面等细节，以检测LED灯的完成度和制作工艺的良好程度。

此外，显微镜还可以进行分析，找出发现灯管表面的缺陷，判断它对整个显示效果的影响。

3. 色差仪使用色差仪测试LED显示屏时，需要注意对测试样品环境温度、环境光线、湿度等指标进行控制。

在测试时需要与业内权威机构进行测试规程、测试标准方案的沟通和协商，正确理解测试参数和测试数据的含义。

完成测试后，需要进行数据处理和比对，以找出样品颜色偏差以及色彩偏移情况。

在测试过程中需要选择良好的通道进行测试，通常建议选择RGB三个颜色通道进行测试，以此来保证测试结果的可靠性和准确性。

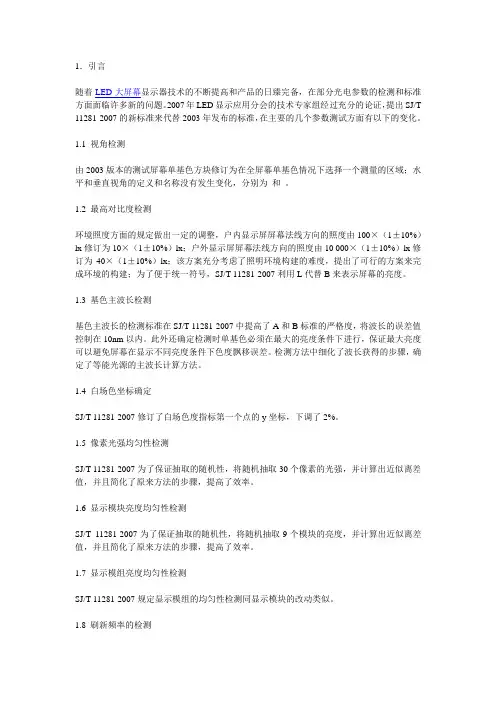

1．引言随着LED大屏幕显示器技术的不断提高和产品的日臻完备，在部分光电参数的检测和标准方面面临许多新的问题。

2007年LED显示应用分会的技术专家组经过充分的论证，提出SJ/T 11281-2007的新标准来代替2003年发布的标准，在主要的几个参数测试方面有以下的变化。

1.1 视角检测由2003版本的测试屏幕单基色方块修订为在全屏幕单基色情况下选择一个测量的区域；水平和垂直视角的定义和名称没有发生变化，分别为和。

1.2 最高对比度检测环境照度方面的规定做出一定的调整，户内显示屏屏幕法线方向的照度由100×（1±10%）lx修订为10×（1±10%）lx；户外显示屏屏幕法线方向的照度由10 000×（1±10%）lx修订为40×（1±10%）lx；该方案充分考虑了照明环境构建的难度，提出了可行的方案来完成环境的构建；为了便于统一符号，SJ/T 11281-2007利用L代替B来表示屏幕的亮度。

1.3 基色主波长检测基色主波长的检测标准在SJ/T 11281-2007中提高了A和B标准的严格度，将波长的误差值控制在10nm以内。

此外还确定检测时单基色必须在最大的亮度条件下进行，保证最大亮度可以避免屏幕在显示不同亮度条件下色度飘移误差。

检测方法中细化了波长获得的步骤，确定了等能光源的主波长计算方法。

1.4 白场色坐标确定SJ/T 11281-2007修订了白场色度指标第一个点的y坐标，下调了2%。

1.5 像素光强均匀性检测SJ/T 11281-2007为了保证抽取的随机性，将随机抽取30个像素的光强，并计算出近似离差值，并且简化了原来方法的步骤，提高了效率。

1.6 显示模块亮度均匀性检测SJ/T 11281-2007为了保证抽取的随机性，将随机抽取9个模块的亮度，并计算出近似离差值，并且简化了原来方法的步骤，提高了效率。

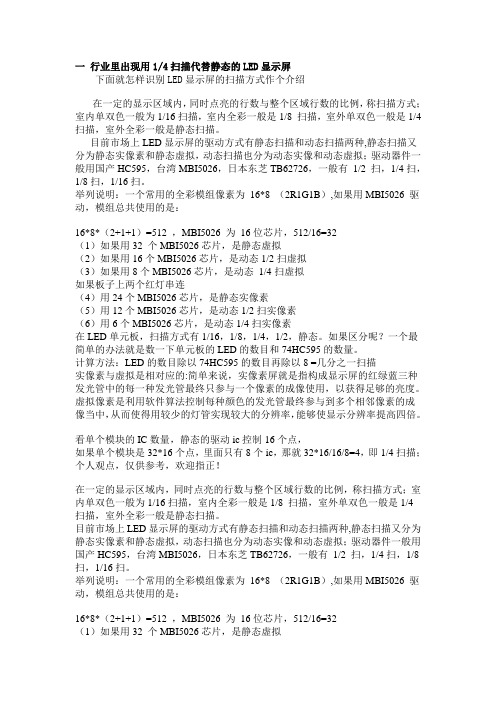

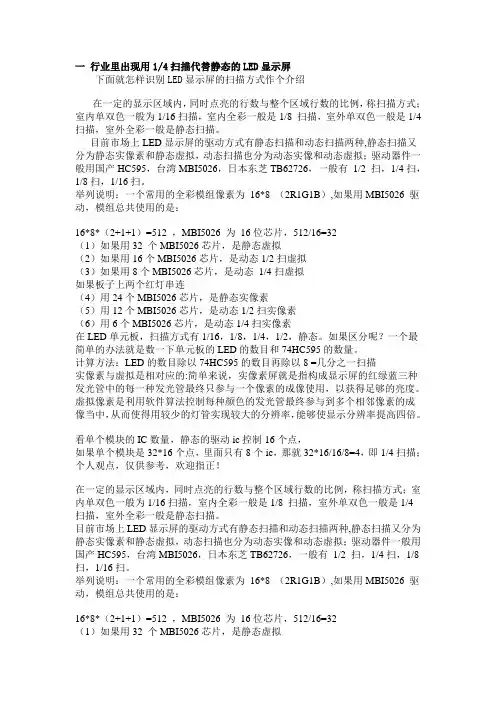

一行业里出现用1/4扫描代替静态的LED显示屏下面就怎样识别LED显示屏的扫描方式作个介绍在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色一般为1/16扫描，室内全彩一般是1/8扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。

目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国产HC595，台湾MBI5026，日本东芝TB62726，一般有1/2扫，1/4扫，1/8扫，1/16扫。

举列说明：一个常用的全彩模组像素为16*8（2R1G1B）,如果用MBI5026驱动，模组总共使用的是：16*8*（2+1+1）=512，MBI5026为16位芯片，512/16=32（1）如果用32个MBI5026芯片，是静态虚拟（2）如果用16个MBI5026芯片，是动态1/2扫虚拟（3）如果用8个MBI5026芯片，是动态1/4扫虚拟如果板子上两个红灯串连（4）用24个MBI5026芯片，是静态实像素（5）用12个MBI5026芯片，是动态1/2扫实像素（6）用6个MBI5026芯片，是动态1/4扫实像素在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。

如果区分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。

计算方法：LED的数目除以74HC595的数目再除以8 =几分之一扫描实像素与虚拟是相对应的:简单来说，实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。

虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。

看单个模块的IC数量，静态的驱动ic控制16个点，如果单个模块是32*16个点，里面只有8个ic，那就32*16/16/8=4，即1/4扫描；个人观点，仅供参考，欢迎指正！在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式；室内单双色一般为1/16扫描，室内全彩一般是1/8扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。

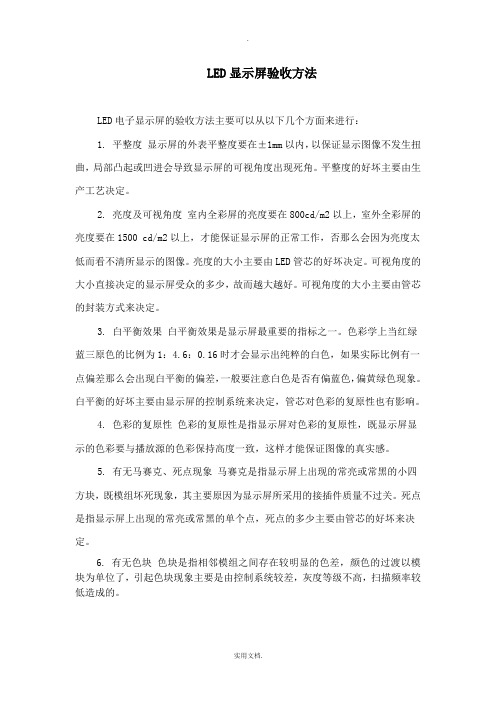

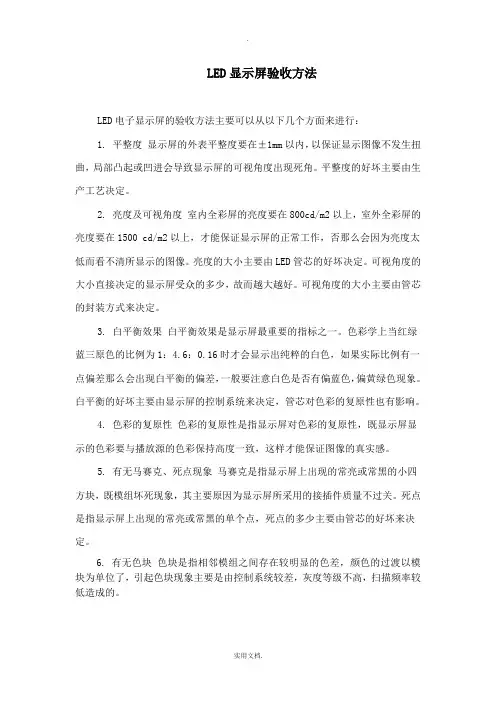

LED显示屏验收方法LED电子显示屏的验收方法主要可以从以下几个方面来进行：1. 平整度显示屏的外表平整度要在±1mm以内，以保证显示图像不发生扭曲，局部凸起或凹进会导致显示屏的可视角度出现死角。

平整度的好坏主要由生产工艺决定。

2. 亮度及可视角度室内全彩屏的亮度要在800cd/m2以上，室外全彩屏的亮度要在1500 cd/m2以上，才能保证显示屏的正常工作，否那么会因为亮度太低而看不清所显示的图像。

亮度的大小主要由LED管芯的好坏决定。

可视角度的大小直接决定的显示屏受众的多少，故而越大越好。

可视角度的大小主要由管芯的封装方式来决定。

3. 白平衡效果白平衡效果是显示屏最重要的指标之一。

色彩学上当红绿蓝三原色的比例为1：4.6：0.16时才会显示出纯粹的白色，如果实际比例有一点偏差那么会出现白平衡的偏差，一般要注意白色是否有偏蓝色，偏黄绿色现象。

白平衡的好坏主要由显示屏的控制系统来决定，管芯对色彩的复原性也有影响。

4. 色彩的复原性色彩的复原性是指显示屏对色彩的复原性，既显示屏显示的色彩要与播放源的色彩保持高度一致，这样才能保证图像的真实感。

5. 有无马赛克、死点现象马赛克是指显示屏上出现的常亮或常黑的小四方块，既模组坏死现象，其主要原因为显示屏所采用的接插件质量不过关。

死点是指显示屏上出现的常亮或常黑的单个点，死点的多少主要由管芯的好坏来决定。

6. 有无色块色块是指相邻模组之间存在较明显的色差，颜色的过渡以模块为单位了，引起色块现象主要是由控制系统较差，灰度等级不高，扫描频率较低造成的。

LED显示屏验收的行业标准文本1.范围本标准规定了LED显示屏的定义、分类、技术要求、检验方法、检验规那么以及标志包装运输贮存要求。

本标准适用于LED显示屏产品。

它是LED显示屏产品设计、制造、安装、使用、质量检验和制订各种技术标准、技术文件的主要技术依据。

2.引用标准以下标准包含的条文，通过在本标准中引用而构成为本标准的条文。

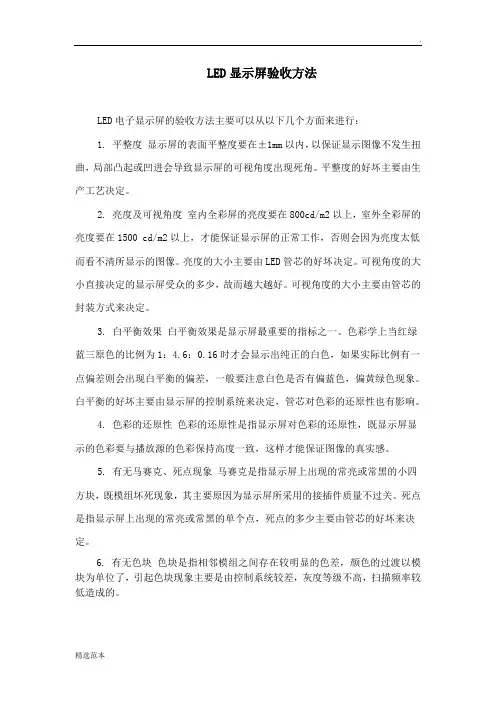

LED显示屏验收方法LED电子显示屏的验收方法主要可以从以下几个方面来进行：1. 平整度显示屏的表面平整度要在±1mm以内，以保证显示图像不发生扭曲，局部凸起或凹进会导致显示屏的可视角度出现死角。

平整度的好坏主要由生产工艺决定。

2. 亮度及可视角度室内全彩屏的亮度要在800cd/m2以上，室外全彩屏的亮度要在1500 cd/m2以上，才能保证显示屏的正常工作，否则会因为亮度太低而看不清所显示的图像。

亮度的大小主要由LED管芯的好坏决定。

可视角度的大小直接决定的显示屏受众的多少，故而越大越好。

可视角度的大小主要由管芯的封装方式来决定。

3. 白平衡效果白平衡效果是显示屏最重要的指标之一。

色彩学上当红绿蓝三原色的比例为1：4.6：0.16时才会显示出纯正的白色，如果实际比例有一点偏差则会出现白平衡的偏差，一般要注意白色是否有偏蓝色，偏黄绿色现象。

白平衡的好坏主要由显示屏的控制系统来决定，管芯对色彩的还原性也有影响。

4. 色彩的还原性色彩的还原性是指显示屏对色彩的还原性，既显示屏显示的色彩要与播放源的色彩保持高度一致，这样才能保证图像的真实感。

5. 有无马赛克、死点现象马赛克是指显示屏上出现的常亮或常黑的小四方块，既模组坏死现象，其主要原因为显示屏所采用的接插件质量不过关。

死点是指显示屏上出现的常亮或常黑的单个点，死点的多少主要由管芯的好坏来决定。

6. 有无色块色块是指相邻模组之间存在较明显的色差，颜色的过渡以模块为单位了，引起色块现象主要是由控制系统较差，灰度等级不高，扫描频率较低造成的。

LED显示屏验收的行业标准文本1.范围本标准规定了LED显示屏的定义、分类、技术要求、检验方法、检验规则以及标志包装运输贮存要求。

本标准适用于LED显示屏产品。

它是LED显示屏产品设计、制造、安装、使用、质量检验和制订各种技术标准、技术文件的主要技术依据。

2.引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。

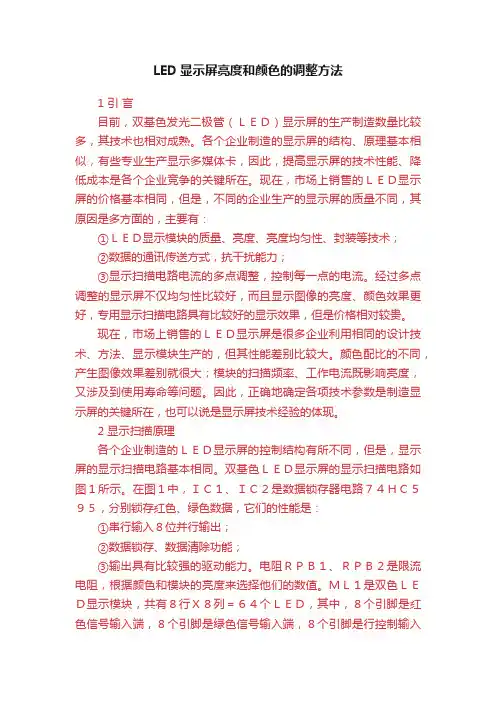

LED显示屏亮度和颜色的调整方法1 引言目前，双基色发光二极管（ＬＥＤ）显示屏的生产制造数量比较多，其技术也相对成熟。

各个企业制造的显示屏的结构、原理基本相似，有些专业生产显示多媒体卡，因此，提高显示屏的技术性能、降低成本是各个企业竞争的关键所在。

现在，市场上销售的ＬＥＤ显示屏的价格基本相同，但是，不同的企业生产的显示屏的质量不同，其原因是多方面的，主要有：①ＬＥＤ显示模块的质量、亮度、亮度均匀性、封装等技术；②数据的通讯传送方式，抗干扰能力；③显示扫描电路电流的多点调整，控制每一点的电流。

经过多点调整的显示屏不仅均匀性比较好，而且显示图像的亮度、颜色效果更好，专用显示扫描电路具有比较好的显示效果，但是价格相对较贵。

现在，市场上销售的ＬＥＤ显示屏是很多企业利用相同的设计技术、方法、显示模块生产的，但其性能差别比较大。

颜色配比的不同，产生图像效果差别就很大；模块的扫描频率、工作电流既影响亮度，又涉及到使用寿命等问题。

因此，正确地确定各项技术参数是制造显示屏的关键所在，也可以说是显示屏技术经验的体现。

2 显示扫描原理各个企业制造的ＬＥＤ显示屏的控制结构有所不同，但是，显示屏的显示扫描电路基本相同。

双基色ＬＥＤ显示屏的显示扫描电路如图１所示。

在图１中，ＩＣ１、ＩＣ２是数据锁存器电路７４ＨＣ５９５，分别锁存红色、绿色数据，它们的性能是：①串行输入８位并行输出；②数据锁存、数据清除功能；③输出具有比较强的驱动能力。

电阻ＲＰＢ１、ＲＰＢ２是限流电阻，根据颜色和模块的亮度来选择他们的数值。

ＭＬ１是双色ＬＥＤ显示模块，共有８行Ｘ８列＝６４个ＬＥＤ，其中，８个引脚是红色信号输入端，８个引脚是绿色信号输入端，８个引脚是行控制输入端，共有２４个引脚。

三极管Ｑ０，Ｑ２，…Ｑ７是行选通、驱动作用。

ＩＣ３是３－８地址译码电路７４ＨＣ１３８，８个选通输出端分别控制相应的行。

图中电路是显示屏的原理电路，其数据传送方式是数据传送与行信号异步进行：首先，同时传送８位红、绿颜色数据到电路ＩＣ１、ＩＣ２并将数据锁存，然后再传送行控制信号点亮一行ＬＥＤ，接下来重复上述操作，只是行信号移至下一行，依次到第八行为止，即是一次完整的扫描过程。

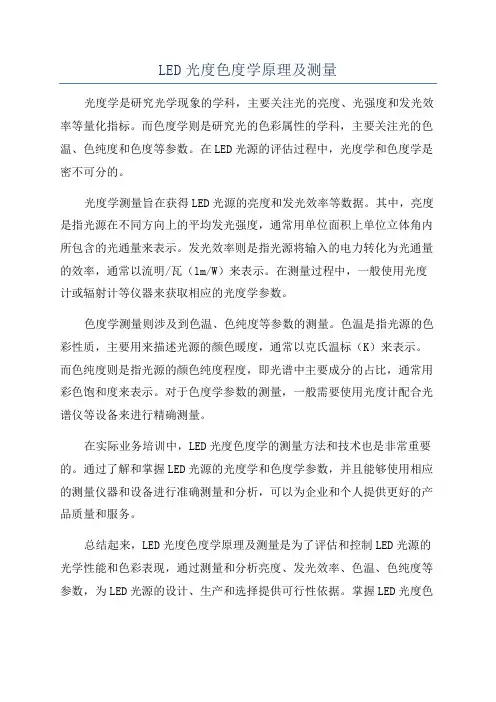

LED光度色度学原理及测量
光度学是研究光学现象的学科，主要关注光的亮度、光强度和发光效率等量化指标。

而色度学则是研究光的色彩属性的学科，主要关注光的色温、色纯度和色度等参数。

在LED光源的评估过程中，光度学和色度学是密不可分的。

光度学测量旨在获得LED光源的亮度和发光效率等数据。

其中，亮度是指光源在不同方向上的平均发光强度，通常用单位面积上单位立体角内所包含的光通量来表示。

发光效率则是指光源将输入的电力转化为光通量的效率，通常以流明/瓦（lm/W）来表示。

在测量过程中，一般使用光度计或辐射计等仪器来获取相应的光度学参数。

色度学测量则涉及到色温、色纯度等参数的测量。

色温是指光源的色彩性质，主要用来描述光源的颜色暖度，通常以克氏温标（K）来表示。

而色纯度则是指光源的颜色纯度程度，即光谱中主要成分的占比，通常用彩色饱和度来表示。

对于色度学参数的测量，一般需要使用光度计配合光谱仪等设备来进行精确测量。

在实际业务培训中，LED光度色度学的测量方法和技术也是非常重要的。

通过了解和掌握LED光源的光度学和色度学参数，并且能够使用相应的测量仪器和设备进行准确测量和分析，可以为企业和个人提供更好的产品质量和服务。

总结起来，LED光度色度学原理及测量是为了评估和控制LED光源的光学性能和色彩表现，通过测量和分析亮度、发光效率、色温、色纯度等参数，为LED光源的设计、生产和选择提供可行性依据。

掌握LED光度色
度学的测量方法和技术对于业务培训具有重要意义，可以提升企业和个人在LED照明领域的竞争力和市场认可度。

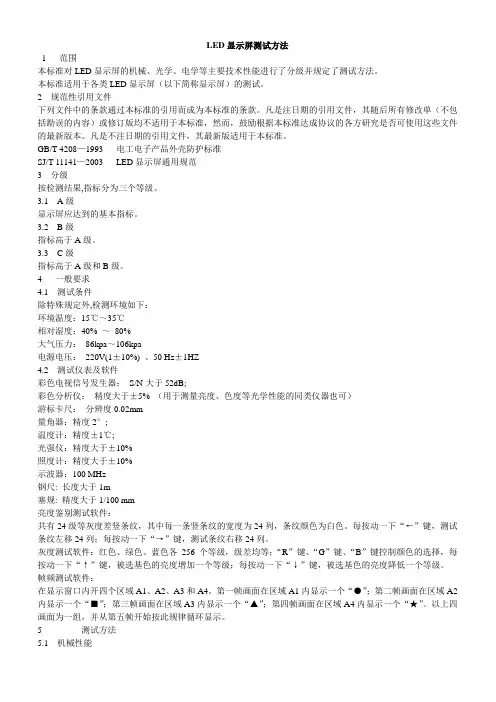

LED显示屏测试方法1 范围本标准对LED显示屏的机械、光学、电学等主要技术性能进行了分级并规定了测试方法。

本标准适用于各类LED显示屏（以下简称显示屏）的测试。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版适用于本标准。

GB/T 4208—1993 电工电子产品外壳防护标准SJ/T 11141—2003 LED显示屏通用规范3 分级按检测结果,指标分为三个等级。

3.1 A级显示屏应达到的基本指标。

3.2 B级指标高于A级。

3.3 C级指标高于A级和B级。

4 一般要求4.1 测试条件除特殊规定外,检测环境如下：环境温度：15℃～35℃相对湿度：40% ～80%大气压力：86kpa～106kpa电源电压：220V(1±10%) 、50 Hz±1HZ4.2 测试仪表及软件彩色电视信号发生器：S/N大于52dB;彩色分析仪：精度大于±5% （用于测量亮度、色度等光学性能的同类仪器也可）游标卡尺：分辨度0.02mm量角器：精度2°;温度计：精度±1℃;光强仪：精度大于±10%照度计：精度大于±10%示波器：100 MHz钢尺: 长度大于1m塞规: 精度大于1/100 mm亮度鉴别测试软件：共有24级等灰度差竖条纹，其中每一条竖条纹的宽度为24列，条纹颜色为白色。

每按动一下“←”键，测试条纹左移24列；每按动一下“→”键，测试条纹右移24列。

灰度测试软件：红色、绿色、蓝色各256个等级，级差均等；“R”键、“G”键、“B”键控制颜色的选择，每按动一下“↑”键，被选基色的亮度增加一个等级；每按动一下“↓”键，被选基色的亮度降低一个等级。

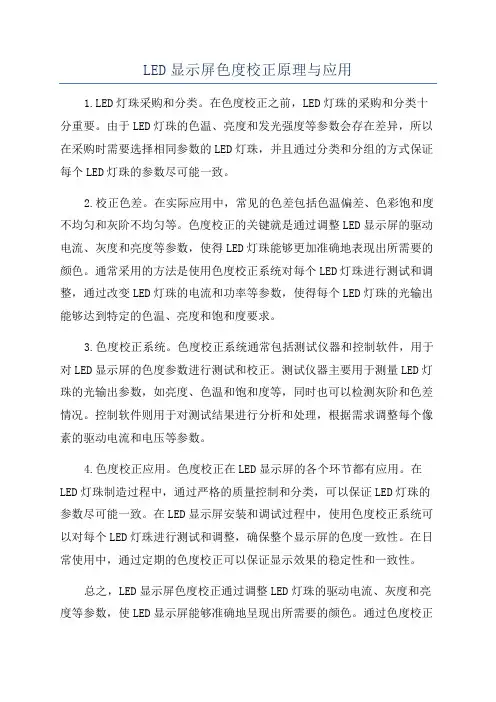

LED显示屏色度校正原理与应用1.LED灯珠采购和分类。

在色度校正之前，LED灯珠的采购和分类十分重要。

由于LED灯珠的色温、亮度和发光强度等参数会存在差异，所以在采购时需要选择相同参数的LED灯珠，并且通过分类和分组的方式保证每个LED灯珠的参数尽可能一致。

2.校正色差。

在实际应用中，常见的色差包括色温偏差、色彩饱和度不均匀和灰阶不均匀等。

色度校正的关键就是通过调整LED显示屏的驱动电流、灰度和亮度等参数，使得LED灯珠能够更加准确地表现出所需要的颜色。

通常采用的方法是使用色度校正系统对每个LED灯珠进行测试和调整，通过改变LED灯珠的电流和功率等参数，使得每个LED灯珠的光输出能够达到特定的色温、亮度和饱和度要求。

3.色度校正系统。

色度校正系统通常包括测试仪器和控制软件，用于对LED显示屏的色度参数进行测试和校正。

测试仪器主要用于测量LED灯珠的光输出参数，如亮度、色温和饱和度等，同时也可以检测灰阶和色差情况。

控制软件则用于对测试结果进行分析和处理，根据需求调整每个像素的驱动电流和电压等参数。

4.色度校正应用。

色度校正在LED显示屏的各个环节都有应用。

在LED灯珠制造过程中，通过严格的质量控制和分类，可以保证LED灯珠的参数尽可能一致。

在LED显示屏安装和调试过程中，使用色度校正系统可以对每个LED灯珠进行测试和调整，确保整个显示屏的色度一致性。

在日常使用中，通过定期的色度校正可以保证显示效果的稳定性和一致性。

总之，LED显示屏色度校正通过调整LED灯珠的驱动电流、灰度和亮度等参数，使LED显示屏能够准确地呈现出所需要的颜色。

通过色度校正系统的测试和调整，可以保证LED显示屏的色差和色温等参数在一定范围内，从而提高显示效果的稳定性和一致性。
