第四章 负反馈放大电路 习题

自测题5一、填空题1．图T5-1所示理想反馈模型的基本反馈方程是A f＝（）＝（）=（）。

2．图T5-1中开环增益A与反馈系数B的符号相同时为（）反馈，相反时为（）反馈。

3．图T5-1若满足条件（），称为深度负反馈，此时x f≈（）,A f≈（）。

4．根据图T5-1，试用电量x（电流或电压）表示出基本反馈方程中的各物理量：开环增益A=（），闭环增益A f＝（），反馈系数B=（），反馈深度F=（），环路传输函数T＝（）.图T5-15．负反馈的环路自动调节作用使得（）的变化受到制约。

6．负反馈以损失（）增益为代价，可以提高（）增益的稳定性；扩展（）的通频带和减小（）的非线性失真。

这些负反馈的效果的根本原因是（）。

7．反馈放大器使输入电阻增大还是减小与（）和（）有关，而与（）无关。

8．反馈放大器使输出电阻增大还是减小与（）和（）有关，而与（）无关。

9．电流求和负反馈使输入电阻（），电流取样负反馈使输出电阻（）。

10．若将发射结视为净输入端口，则射极输出器的反馈类型是（）负反馈，且反馈系数B＝（）。

解：1、，，2、负，正3、，，4、，，，，5、取样信号6、闭环、闭环、闭环增益、取样信号、负反馈环路的自动调节功能使取样信号的变化受到制约7、求和方式、反馈极性，取样方式8、取样方式、反馈极性，求和方式9、减小、增加10、电压串联、1二、单选题1．要使负载变化时，输出电压变化较小，且放大器吸收电压信号源的功率也较少，可以采用（）负反馈。

A. 电压串联B.电压并联C.电流串联D.电流并联2．某传感器产生的电压信号几乎没有带负载的能力（即不能向负载提供电流）。

要使经放大后产生输出电压与传感器产生的信号成正比。

放大电路宜用（）负反馈放大器。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联3．当放大器出现高频（或低频）自激时，自激振荡频率一定是（）。

A. 特征频率B. 高频截止频率C. 相位交叉频率 D 增益交叉频率解：1、A理由：电压取样负反馈使输出电阻减小，故负载变化时，输出电压变化会因此减小。

第4章 习题及答案第 四 章4.1（1）错误； （2）正确； （3）错误；（4）正确；（5）错误； （6）错误。

4.2（1）（ B ） （2）（B ）（3）（ C ） （4）（ C ） 4.3（a ）存在反馈，电压串联负反馈。

111fof =≈==uuuu uuFA U U F特点：提高了输入电阻，降低了输出电阻，稳定了输出电压。

（b ）无反馈。

（c ）存在反馈，电压并联负反馈。

1211i o i o 2i o 2o f 11 1 R 1-R R R F R I U U U AR FI U A U I F uuuiiu-=≈==-=≈===特点：降低了输入电阻，也降低了输出电阻，稳定了输出电压。

（d ）存在反馈，正反馈。

4.4 （a ）存在负反馈，交直流共存，电压并联负反馈。

分析反馈系数和放大倍数均在交流通路中进行，所以直流电源交流接地；输入虚断，流入T1管的基极电流为0，基极虚地。

s fss uufuiiuR R R F R I U U U AR FI U A U I F -=≈==-=≈===11 1 R 1-i o s o i o f o f特点：降低了输入电阻，也降低了输出电阻，稳定了输出电压。

（b ）存在负反馈，交直流共存，电流并联负反馈。

分析反馈系数和放大倍数均在交流通路中进行，所以直流电源交流接地；输出电流指三极管的射极电流、集电极电流与射极电流近似相等；输入虚断，流入T1管的基极电流为0，基极虚地。

s L s L s L uuiiiiR R R R R R F R I R R I U U AF I I A I I F )//(R R R )//(1)//( R R R 1R R R 42214i 4o i o 221i o 212of +=≈==+=≈=+==特点：降低了输入电阻，升高了输出电阻，稳定了输出电流。

4.5 存在负反馈，交流反馈，电流并联负反馈。

分析反馈系数和放大倍数均在交流通路中进行，所以直流电源交流接地；输出电流指三极管T2的集电极电流、射极电流与集电极电流近似相等；输入虚断，流入T1管的基极电流为0，基极虚地。

1、判断下列说法是否正确（1）在深度负反馈放大电路中，闭环放大倍数Af=1/F，它与反馈系数有关，而与放大电路开环时的放大倍数无关，因此基本放大电路的参数无实际意义。

（）（2）若放大电路的负载固定，为使其电压放大倍数稳定，可以引入电压负反馈也可以引入电流负反馈。

（）（3）负反馈只能改善反馈环路内的放大性能，对反馈环路之外无效。

（）（4）电压负反馈可以稳定输出电压，流过负载的电流也就必然稳定，因此电压负反馈和电流负反馈都可以稳定输出电流，在这一点上电压负反馈和电流负反馈没有区别。

（）（答案）2、电压反馈和电流反馈在什么条件下其效果相同，什么条件下效果不同？（答案）3、选择正确的答案填空。

（1）在放大电路中，为了稳定静态工作点，可以引入________；若要稳定放大倍数，应引入________；希望展宽频带，可以引入________；如要改变输入或输出电阻，可以引入________；为了抑制温漂，可以引入________。

（a.直流负反馈，b.交流负反馈，c.直流负反馈和交流负反馈）（2）如希望减小放大电路从信号源索取的电流，则可采用________；如希望取得较强的反馈作用而信号源内阻很大，则宜采用________；如希望负载变化时输出电流稳定，则应引入________；如希望负载变化时输出电压稳定，则应引入________。

（a.电压负反馈，b.电流负反馈，c.串联负反馈，d.并联负反馈）（答案与提示）4、电路如图所示，判断其反馈类型。

（a）（b）（答案与提示）5、某同学设计一电压放大电路如图所示。

试问电路是否正确？若不正确请在图中改正，并求出电路的增益（要求不增减元件）。

（答案）6、（1）一个单管共射放大电路如果通过电阻引入负反馈，则________。

a. 一定会产生高频自激；b. 可能产生高频自激；c. 一般不会产生高频自激；d. 一定不会产生高频自激。

（答案）7、判断图中的反馈类型和极性；若Vi＝1V，求Vo＝？假设集成运放是理想的。

一、填空题1、有一负反馈放大器，当输入电压为0.1V时，输出电压为2V，而在开环时，对于0.1V的输入电压其输出电压则有4V。

该反馈的深度等于_______，反馈系数等于________。

2、有一负反馈放大器，其开环增益A=100，反馈系数F=1/10，问它的反馈深度为____________；闭环增益为____________。

3、已知某两级放大电路中第一、第二级的对数增益分别为20dB和60dB, 则该放大电路总的对数增益为_______dB，总的电压放大倍数为____________。

4、使放大电路净输入信号减小的反馈称为__________ 反馈；使净输入信号增加的反馈称为__________反馈。

5、判别反馈极性的方法是 __________瞬时极性法。

6、放大电路中，引入直流负反馈，可以__________；引入交流负反馈，可以__________ 。

7、为了提高电路的输入电阻，可以引入_________ ；为了在负载变化时，稳定输出电流，可以引入__________ ；为了在负载变化时，稳定输出电压，可以引入__________。

8、负反馈对放大电路有下列几方面的影响：使放大倍数________，放大倍数的稳定性_________，输出波形的非线性失真________，通频带宽度________，并且改变了输入电阻和输出电阻。

9、对共射极电路来说，反馈信号引入到输入端三极管发射极上，与输入信号串联起来，称为________反馈；若反馈信号引入到输入端三极管的集极上，与输入信号并联起来，称为________反馈。

10、反馈放大电路是由________和________两部分组成。

反馈电路是跨接在________端和________端之间。

三、选择题1、若要提高放大器带负载能力，并对信号源的影响小，可采用的反馈组态为（）。

A. 电压串联负反馈B. 电流串联负反馈C. 电压并联负反馈D. 电流并联负反馈2、放大电路采用负反馈后，下列说法不正确的是( )。

第6章负反馈放大电路例题解析例6. 1试判断图6.1电路的反馈组态。

解：设运放A i 反相输入端电压 V 的瞬时极性为(+)，则A i 输出电压V o1为(-),A 2输出电 压V o 为(+)，通过R 1和R t 分压反馈电压V f 的瞬时极性为(+)， V f 与V j 反相串联在A 1输入 "7； ° +V CC R 2R i(+) *(+)_L 0 ----- + V i V o 图6.2端，使净输入电压V d 减小，为负反馈；反馈信号从运放的同相输入端接入， 输入信号从反相 输入端接入，因此为串联反馈；反馈电压V f 与输出电压V o成正比，比例系数为 尺/( R 1+ R 4)， o1*1*I fR 3 T iR fR 5若V o 为零，则V f也为零，因此为电压反馈；综上所述该电路为电压串联负反馈电路。

例6.2.双管直接耦合电路如图 6.2.所示，试判断该电路的反馈组态。

解：在图6.2电路中，反馈电阻 R f 从输出级的射极将部分输出信号反馈到输入级的基极， 因反馈信号和输入信号都从 T i 的基极接入，所以为并联反馈。

设输入信号在 极性为（+）,则放大后T i 集电极为（-）,T 2集电极为（+）, T 2发射极为（-）,因此通过R f 反馈到T i 基极的反馈信号瞬时极性为（-）,与输入信号的极性相反，所以为负反馈。

又因为 并联反馈电路的输入电阻很小， T i 基极可视为“虚地”，则反馈电流：若将输出端短路，使输出电压 V o = 0,但1。

丰0 , I f6.2电路为电流并联负反馈电路。

例6. 3分析图6.3中的四个放大电路中的反馈电路*止 ------------------- I o R5+R f（1） 每个电路存在几个反馈？（2） 反馈的极性是正反馈，还是负反馈 ？（3） 各个反馈电路在输出端的连接方式是电压反馈还是电流反馈 ？（4）各个反馈电路在输入端的连接方式是串联反馈还是并联反馈 ？解 反馈由本级的输出信号产生的，称为局部反馈；输出信号跨越一个以上的放大级向 输入端传送的称为环路反馈。

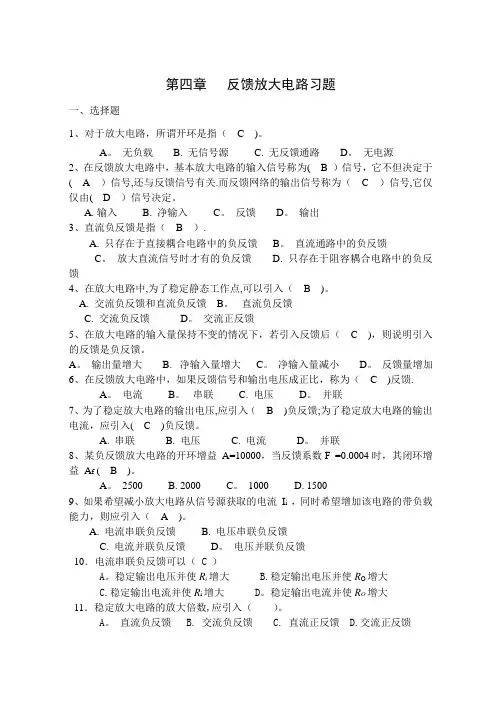

第四章反馈放大电路习题一、选择题1、对于放大电路，所谓开环是指（ C )。

A。

无负载 B. 无信号源 C. 无反馈通路D。

无电源2、在反馈放大电路中，基本放大电路的输入信号称为( B ）信号，它不但决定于( A ）信号,还与反馈信号有关.而反馈网络的输出信号称为（ C ）信号,它仅仅由( D ）信号决定。

A. 输入B. 净输入C。

反馈D。

输出3、直流负反馈是指（ B ）.A. 只存在于直接耦合电路中的负反馈B。

直流通路中的负反馈C。

放大直流信号时才有的负反馈 D. 只存在于阻容耦合电路中的负反馈4、在放大电路中,为了稳定静态工作点,可以引入（ B )。

A. 交流负反馈和直流负反馈B。

直流负反馈C. 交流负反馈D。

交流正反馈5、在放大电路的输入量保持不变的情况下，若引入反馈后（ C )，则说明引入的反馈是负反馈。

A。

输出量增大 B. 净输入量增大C。

净输入量减小D。

反馈量增加6、在反馈放大电路中，如果反馈信号和输出电压成正比，称为（ C )反馈.A。

电流B。

串联 C. 电压D。

并联7、为了稳定放大电路的输出电压,应引入（ B )负反馈;为了稳定放大电路的输出电流，应引入( C )负反馈。

A. 串联B. 电压C. 电流D。

并联8、某负反馈放大电路的开环增益A=10000，当反馈系数F =0.0004时，其闭环增益A f ( B )。

A。

2500 B. 2000 C。

1000 D. 15009、如果希望减小放大电路从信号源获取的电流I i ，同时希望增加该电路的带负载能力，则应引入（ A )。

A. 电流串联负反馈B. 电压串联负反馈C. 电流并联负反馈D。

电压并联负反馈10．电流串联负反馈可以（ C ）A。

稳定输出电压并使R i增大 B.稳定输出电压并使R O增大C.稳定输出电流并使R i增大 D。

稳定输出电流并使R O增大11．稳定放大电路的放大倍数,应引入（）。

A。

直流负反馈 B. 交流负反馈 C. 直流正反馈 D.交流正反馈二、指出图中都有何种反馈，并说出反馈类型1．V CCR C1C2 R b2R C2R b1C1C3LR e1C e1R e2R C2.三、已知如图，连出满足下列条件的反馈1．能稳定输出电流，并使输入电阻增大；2．直流的电流并联负反馈。

反馈及负反馈放大电路-习题解答负反馈典型例题6.4如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法(①和③、①和④、②和③、②和④相连)。

试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路6.5已知一个负反馈放大电路的A 105， F 2 103。

求：(1) A f = ？(2)若A的相对变化率为20%，则A f的相对变化率为多少？6.6电路如图T6.6所示。

试问：若以稳压管的稳定电压U Z作为输入电压，则当R2的滑动端位置变化时，输出电压U。

的调节范围是多少？+V cc-U O 图T 6.6 图角军T 6.6 (a) 图解T 6.6 (b)VD z2龙U z=6V□ RU I -----------R2R1R2+A出+R36.7在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是父流反馈?（f）有R5、R3: 级间反R5、R3 :交流反馈；反馈馈;R3: 本级反馈R3 :交直流反馈6.8在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？图P 6.8°+V CC(b)R3R2(a)R L++(c)R3I(e)【解6.4】简答①和③相连：电压并联组态，负反馈；①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈；②和④相连：电流串联组态，负反馈。

详解：（a）①和③相连：如图解T 6.4（a）,用瞬时极性法分析可知，从输入端来看：i id i i i f，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。

总之，①和③相连为电压并联负反馈。

（b）①和④相连：如图解T 6.4 （b），用瞬时极性法分析可知，输入端i id i i i f，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。

页脚 .第四章习题参考答案4-1 什么叫“虚短”和“虚断”？答 虚短：由于理想集成运放的开环电压放大倍数无穷大，使得两输入端之间的电压近似相等，即-+≈u u 。

虚断：由于理想集成运放的开环输入电阻无穷大，流入理想集成运放的两个输入端的电流近似等于零，即0≈=-+i i 。

4-2 理想运放工作在线性区和非线性区时各有什么特点？分析方法有何不同？答 理想运放工作在线性区，通常输出与输入之间引入深度负反馈，输入电压与输出电压成线性关系，且这种线性关系只取决于外部电路的连接，而与运放本身的参数没有直接关系。

此时，利用运放“虚短”和“虚断”的特点分析电路。

理想运放工作在非线性去（饱和区），放大器通常处于开环状态，两个输入端之间只要有很小的差值电压，输出电压就接近正、负电压饱和值，此时，运放仍具有“虚断”的特点。

4-3 要使运算放大器工作在线性区，为什么通常要引入负反馈？答 由于理想运放开环电压放大倍数∞=uo A ，只有引入深度负反馈，才能使闭环电压放大倍数FA 1u =，保证输出电压与输入电压成线性关系，即运放工作在线性区。

4-4 已知F007运算放大器的开环放大倍数dB A uo 100=，差模输入电阻Ω=M r id 2，最大输出电压V U sat o 12)(±=。

为了保证工作在线性区，试求：（1）+u 和-u 的最大允许值；（2）输入端电流的最大允许值。

解 （1）由运放的传输特性5o uo 1012===++u u u A 则V 102.1101245--+⨯===u u（2）输入端电流的最大允许值为A 106102102.11164id --+⨯=⨯⨯==r u I 4-5 图4-29所示电路，设集成运放为理想元件。

试计算电路的输出电压o u 和平衡电阻R 的值。

解 由图根据“虚地”特点可得0==+-u u图中各电流为601.01--=u i 305.02---=u i 180o f u u i -=- 由“虚断”得f 21i i i =+以上几式联立，可得V 7.2o =u平衡电阻为 Ω==k R 18180//60//30图4-29 题4-5图4-6 图4-30所示是一个电压放大倍数连续可调的电路，试问电压放大倍数uf A 的可调围是多少？图4-30 题4-6图解 设滑线变阻器P R 被分为x R 和x P R R -上下两部分。

负反馈练习题
1.为了稳定放大电路的输出电压，并降低其输入电阻，应在放大电路中引入什么类型的负反馈？答：（ D ）
（A）串联电压负反馈（B）并联电流负反馈（C）串联电流负反馈（D）并联电压负反馈
2. 为了稳定输出电压，并提高其输入电阻，下面哪个原理框图所引入的负反馈能够实现？答：（A ）
（A）（B）（C）（D）
3.（∨）在放大电路中引入负反馈，虽然降低了电路的放大倍数，但是放大倍数的稳定性却增强了。

4.判断图3-4所示的电路中，反馈电阻
f
R引入的反馈类型是：
(1)正反馈还是负反馈？答：负反馈
(2)是电流反馈还是电压反馈？答：电流反馈
(3)是串联反馈还是并联反馈？答：串联反馈
u i
u o
图3-4
5.判断图2-4所示的电路中，反馈电阻
f
R引入的反馈类型是：
(1)正反馈还是负反馈？答：负反馈
(2)是电流反馈还是电压反馈？答：电流反馈
(3)是串联反馈还是并联反馈？答：并联反馈
u o E
图2-4
R引入的反馈类型是：
6.判断图3-3所示的电路中，反馈电阻
f
(1)正反馈还是负反馈？答：负反馈
(2)是电流反馈还是电压反馈？答：电流反馈
(3)是串联反馈还是并联反馈？答：并联反馈
u i
图3-3
R引入的反馈类型是：
7.判断图3-2所示的电路中，反馈电阻
f
(1)正反馈还是负反馈？答：负反馈
(2)是电流反馈还是电压反馈？答：电流反馈
(3)是串联反馈还是并联反馈？答：串联反馈
R
u
o
图3-2。

第5章 负反馈放大电路习题解答1. 什么是反馈？为什么要引入反馈？ 【解题过程】在电子电路中，把放大电路的输出量（电压或电流）的一部分或者全部通过一定的网络返送回输入回路，以影响放大电路性能的措施，称为反馈。

负反馈可以大大提高增益乃至整个系统的稳定性、负反馈可以扩展通频带、负反馈可以改变输入输出阻抗，使系统更有利于推动后面的负载，所以要引入反馈。

2. 什么是正反馈和负反馈？如何判断电路中引入的是正反馈还是负反馈？ 【解题过程】当电路中引入反馈后，反馈信号能削弱输入信号的作用，称为负反馈。

相反，反馈信号加强了输入信号的作用，称为正反馈。

为了判断引入的是正反馈还是负反馈，通常采用的方法是“瞬时极性法”。

具体做法如下：(1)假定放大电路工作在中频信号频率范围，则电路中电抗元件的影响可以忽略； (2)假定电路输入信号在某个时刻的对地极性，在电路中用符号“＋”和“-”表示瞬时极性的正和负，并以此为依据，逐级推出电路中各相关点电流的流向和电位极性，从而得出输出信号的极性；(3)根据输出信号的极性判断出反馈信号的极性；(4)根据反馈信号和输入信号的极性及连接方式，判断净输入信号，若反馈信号使基本放大电路的净输入信号增强，则为正反馈；若反馈信号使基本放大电路的净输入信号削弱，则为负反馈。

3. 负反馈放大电路的一般表达式是什么？ 【解题过程】负反馈放大电路的一般表达式为F 1AA AF=+4. 负反馈放大电路有哪四种组态？如何判断？【解题过程】负反馈放大电路的四种组态为电压并联负反馈、电压串联负反馈，电流并联负反馈，电流串联负反馈，具体判断方法在正文中有详细描述。

5. 负反馈对电路性能产生什么影响？【解题过程】负反馈对电路性能产生如下影响：提高闭环增益的稳定性、扩展闭环增益的通频带、减小非线性失真、抑制放大电路内部的噪声。

6. 电路如题图 (a)、(b)所示。

（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。

负反馈典型例题6.4 如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法（①和③、①和④、②和③、②和④相连）。

试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路。

图T 6.46.5 已知一个负反馈放大电路的510=A ，3102⨯=F 。

求：(1) f A =？ (2) 若A 的相对变化率为20%，则f A 的相对变化率为多少？6.6 电路如图T6.6所示。

试问：若以稳压管的稳定电压Z U 作为输入电压，则当2R 的滑动端位置变化时，输出电压O U 的调节范围是多少？VD OVD OOVD图T 6.6 图解T 6.6 （a ） 图解T 6.6 （b ）6.7 在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是交流反馈？+_o+-u ou s(a) (b) (c)-u ou s oCC-o(d)(e) (f)6.8在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？(a) (b) (c)(d) (e)图P 6.8【解6.4】简答①和③相连：电压并联组态，负反馈； ①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈； ②和④相连：电流串联组态，负反馈。

详解：（a ）①和③相连：如图解T 6.4（a ），用瞬时极性法分析可知，从输入端来看：f i id i i i -=，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。

总之，①和③相连为电压并联负反馈。

（b ）①和④相连：如图解T 6.4（b ），用瞬时极性法分析可知，输入端f i id i i i +=，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。

第四章负反馈放大电路习题一、填空1.多级放大器的耦合方式有（）（）（）三种。

2.通常把放大器在放大倍数允许波动范围内所对应的频率范围称为（）。

3.反馈是指放大器的输出端把输出信号的（）或者全部通过一定方式送回到放大器的（）的过程。

4.反馈放大器是由（）和反馈网络两部分组成的，反馈网络是跨接在（）和（）之间的电路。

5.对共射极电路而言，反馈信号引入到输入端接三极管的发射极上，称作（）反馈，若反馈信号引入到输入端接在三极管的基极上称为（）反馈。

从输出端来看，反馈网络接在三极管的集电极上称为（）反馈。

反馈从三极管的发射极接出，称作（）反馈。

6.电压负反馈能稳定（），使放大器的输出电阻（）;电流反馈能稳定（），使放大器的输入电阻（）。

7.为了增大放大器的输入电阻，应引入（）负反馈，为了减小放大器的输入电阻应引入的是（）负反馈。

8.凡反馈信号使放大器的净输入信号（馈，凡是反馈信号使放大器的净输入信号（负反馈。

）称为正反）称为9.反馈放大电路的放大倍数只与（）有关，而与三极管的（）无关。

10.直流负反馈只能稳定放大器的（），交流负反馈才能（）放大器的性能。

11.射极输出器的特性归纳为：（1）电压放大倍数（）; （2）输出电压相位与输入电压相位（）；（3）输入电阻（）；（4）输出电阻（）;（5）具有一定（）放大能力和（）放大能力。

12.射极输出器作为输入级，是利用（）大的特性，放在输出级是利用它的（）小的特性。

二.判断1.多级放大器的通频带比组成它的每级放大器的通频带都窄。

（）2.共集电极电路它具有很高的输入电阻和很低的输出电阻。

（）3.两个单独使用的放大器，电压放大倍数分别为50、60,将这两个放大器组成一个两级放大器后总的电压放大倍数为3000。

（）4.多级放大电路常采用负反馈来提高放大器的电压放大倍数。

（）5.为了提高放大器的输入电阻，可采用电流反馈。

（）6.为了稳定放大器的输出电压，可以采用电压反馈。

反馈放大电路试题及答案一、选择题（每题2分，共10分）1. 反馈放大电路中，反馈网络的作用是（）。

A. 提高增益B. 降低增益C. 稳定工作点D. 减小非线性失真答案：C2. 在负反馈放大电路中，反馈信号的极性与输入信号的极性相反，这种反馈称为（）。

A. 正反馈B. 负反馈C. 无反馈D. 零反馈答案：B3. 反馈放大电路的反馈系数β越大，则放大电路的（）。

A. 增益越高B. 增益越低C. 稳定性越差D. 稳定性越好答案：B4. 反馈放大电路的稳定性可以通过（）来判断。

A. 波特图B. 相位裕度C. 增益裕度D. 以上都是答案：D5. 反馈放大电路中的环路增益AF等于（）。

A. 放大倍数AvB. 1/βC. Av - βD. Av/(1-AFβ)答案：D二、填空题（每题2分，共10分）1. 反馈放大电路中，反馈网络的类型有电压反馈和______反馈。

答案：电流2. 负反馈放大电路的增益表达式为Av = ______。

答案：A/(1+AFβ)3. 反馈放大电路的稳定性可以通过测量其______来判断。

答案：相位裕度4. 在反馈放大电路中，若反馈系数β为0.1，则反馈深度为______。

答案：10%5. 反馈放大电路的环路增益AF大于1时，电路会发生______。

答案：振荡三、简答题（每题5分，共20分）1. 简述负反馈放大电路的优点。

答案：负反馈放大电路的优点包括：增益稳定，输出波形失真小，输入阻抗增大，输出阻抗减小。

2. 反馈放大电路中，为何需要引入反馈网络？答案：引入反馈网络是为了利用反馈作用改善放大电路的性能，如提高增益稳定性、减小非线性失真、增加输入阻抗、减小输出阻抗等。

3. 反馈放大电路的稳定性如何影响电路的工作？答案：反馈放大电路的稳定性直接影响电路的输出波形和频率响应。

若稳定性差，电路可能产生振荡，导致输出波形失真。

4. 描述反馈放大电路中环路增益AF与放大倍数Av之间的关系。

答案：环路增益AF与放大倍数Av之间的关系可以通过公式Av =A/(1-AFβ)来描述，其中A是放大倍数，β是反馈系数，AF是环路增益。

典型例题和考研试题解析自测题及解答【解】1.√ 2. × 3. ①√ ②× 4.× 5.× 6. √ 7.× 8.× 9.× 10.×【解】1.电流串联负反馈 2.电压串联负反馈 3.电流并联负反馈 4.电压并联负反馈5.电压串联负反馈6.负反馈7.交流负反馈8.直流负反馈9. FA 1 10. 将放大电路的输出量（电压或电流）的全部或一部分，通过一定的电路（网络）送回输入回路，与输入量（电压或电流）进行比较。

选择题【解】1. B. 2. B. 3. B. 4. B. 、C 9. A 、C 、E如图所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法（①和③、①和④、②和③、②和④相连）。

试判断这4种接法各为何种组态的反馈是正反馈还是负反馈设各电容可视为交流短路。

图T【解】简答①和③相连：电压并联组态，负反馈； ①和④相连：电流并联组态，正反馈； ②和③相连：电压串联组态，正反馈； ②和④相连：电流串联组态，负反馈。

详解：（a ）①和③相连：如图解T （a ），用瞬时极性法分析可知，从输入端来看：f i id i i i ，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。

总之，①和③相连为电压并联负反馈。

（b ）①和④相连：如图解T （b ），用瞬时极性法分析可知，输入端f i id i i i ，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。

总之，①和④相连为电流并联正反馈；（c ）②和③相连：如图解T （c ），用瞬时极性法分析可知，从输入回路来看：f i id u u u ，净输入电压增加，反馈极性为正；反馈回来的信号与输入信号不在同一节点，表现为电压的形式，为串联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压成正比，为电压反馈。

模拟电子电路例题负反馈放大电路例题(共17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--模拟电子电路例题_负反馈放大电路例题:1. 1.电流并联负反馈可稳定放大器的输出____,这种负反馈放大器的输入电阻____，输出电阻____。

答案：电流，低，高2.要求多级放大器输入电阻低，输出电阻也低，应该在多级放大器间引入____负反馈。

答案：电压并联3.要求多级放大器输入电阻高，输出电压稳定，应该在多级放大器中引入____负反馈。

答案：电压串联4.直流负反馈只能影响放大器的____，交流负反馈只影响放大器的交流____。

答案：静态工作点，性能5.将放大电路的____的一部分或全部通过某种方式反送到____称作反馈。

答案：输出信号，输入端6.负反馈使放大电路____降低，但使____得以提高，改善了输出波形的____,展宽了放大电路的____。

答案：放大倍数，闭环放大倍数的稳定性，非线性失真，通频带7.串联负反馈使输入电阻____，而并联负反馈使输入电阻____。

答案：提高，降低8.电压负反馈使输出电阻____，而电流负反馈使输出电阻____。

答案：降低，提高9.反馈深度用____来表示，它体现了反馈量的大小。

答案：2. 电路如图示，试分别说明（1）为了使从引到T2基极的反馈为负反馈，图中运放的正反馈应如何标示。

（2）接成负反馈情况下，若,欲使，则R F=(3）在上述情况下，若运放A的A vo或电路中的RC值变化5％，问值也变化5％吗解：（1）电路按瞬时极性法可判断，若A上端标示为（＋）极时为电压串联负反馈，否则为正反馈。

可见上（＋）下（－）标示才正确。

（2）若为电压串联负反馈，因为，则成立。

由，可得（３）由于只决定于R F和R b2两个电阻的值，因而基本不变，所以值不会改变。

3. 下列电路中，判别哪些电路是负反馈放大电路属于何种负反馈类型那些属于直流反馈，起何作用答案：a:C2--R F1--R E1,交直流负反馈。

负反馈放大电路 4 练习题一、单选题(每题1分)1.在输入量不变的情况下，若引入反馈后（ D ），则说明引入的是负反馈。

A. 输入电阻增大B. 输出量增大C. 净输入量增大D. 净输入量减小2.需要一个阻抗变换电路，要求输入电阻大，输出电阻小，应选用（ A ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联3.为了将输入电流转换成与之成比例的输出电压，应引入深度（ B ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联4.放大电路引入负反馈是为了（ D ）。

A. 提高放大倍数B. 稳定输出电流C. 稳定输出电压D. 改善放大电路的性能5.构成反馈通路的元器件（ D ）。

A. 只能是电阻元件B. 只能是三极管、集成运放等有源器件C. 只能是无源器件D. 可以是无源器件，也可以是有源器件6.欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入（ D ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联7.理想集成运放具有以下特点：（ B ）。

A.开环差模增益A u d=∞，差模输入电阻R i d=∞，输出电阻R o=∞B. 开环差模增益A u d=∞，差模输入电阻R i d=∞，输出电阻R o=0C. 开环差模增益A u d=0，差模输入电阻R i d=∞，输出电阻R o=∞１D. 开环差模增益A ud=0，差模输入电阻R id=∞，输出电阻R o=08.为了增大放大电路的输入电阻，应引入（ C ）负反馈。

A. 直流B. 交流电流C. 交流串联D. 交流并联9.要求输入电阻大，输出电压稳定，应选用（ A ）负反馈。

A. 电压串联B. 电压并联C. 电流串联D. 电流并联10.为了减小放大电路的输出电阻，应引入（ C ）负反馈。

A. 直流B. 交流电流C. 交流电压D. 交流并联11.为了稳定放大倍数，应引入（ B ）负反馈。

A. 直流B. 交流C. 串联D. 并联12.欲将方波电压转换成三角波电压，应选用（C ）运算电路。
